Az Életmentő Védelmező: Az Áram-Védőkapcsoló (FI-relé) Titkai és Jelentősége
Az elektromos biztonság sokakat a „jó a biztosíték” gondolatával azonosítanak, ám ez a megközelítés félrevezető. A kismegszakító, bár nélkülözhetetlen, elsősorban a túlterhelés és a rövidzárlat ellen nyújt védelmet, nem pedig az emberi életet leginkább veszélyeztető áramütés ellen. Éppen ezért nem véletlen, hogy olyan gyakori kérdések merülnek fel, mint „FI-relé miért old le?”, „Mikor kötelező FI-relé?”, vagy éppen „FI-relé bekötés”. Az áram-védőkapcsoló, közismertebb nevén FI-relé, egy olyan létfontosságú biztonsági eszköz, amely akkor lép működésbe, ha szivárgó áramot érzékel. Ez a jelenség arra utal, hogy az elektromos áram nem a tervezett útvonalon tér vissza, hanem például egy hibás készülék burkolatán keresztül a föld felé távozik.
Az új építésű ingatlanoknál, illetve új mérőhelyek létesítésekor a FI-relé beépítése mára már alapelvárássá vált, hiszen a biztonság alapja. Míg a kismegszakító a rövidzárlat és túlterhelés ellen véd, addig a FI-relé a szivárgó áramok detektálásával nyújt létfontosságú védelmet. A FI-relé leoldása, bár néha bosszantó lehet, valójában pozitív jel: azt mutatja, hogy a védelem rendeltetésszerűen működik. Ilyen esetekben szakember bevonása javasolt, aki műszeres vizsgálattal deríti fel a hiba okát.
A FI-relé Története és Fejlődése
Régebben gyakran előfordult, hogy csupán egyetlen FI-relé biztosította a teljes lakás védelmét. Ez a megoldás azonban mára elavultnak számít, és a korszerű hálózatokban már körönkénti vagy zónánkénti (például a világítás és a konnektorok külön áramkörön) elhelyezés a jellemző, ami pontosabb és hatékonyabb védelmet garantál. Maga a készülék, bár a bekötése nem bonyolult, sokak számára kihívást jelenthet. A webáruházakban is könnyen beszerezhető FI-relék bekötésekor azonban számos kritikus tényezőre kell odafigyelni.
A gyakran felmerülő kérdések között szerepel a helyes bekötési irány meghatározása, a háromfázisú FI-relé egyfázisú hálózatra történő kötésének lehetőségei, valamint az áram-védőkapcsolók horizontális vagy vertikális szelektivitása. Utóbbi különösen fontos olyan rendszerek esetén, ahol több FI-relé is be van építve, és pontosan ismerni kell az érzékelt hibaáram fajtáját. A munka során kiemelten fontos a pólusok és a kapcsok azonosítása, mivel minden kapocs egyedi azonosítóval rendelkezik, amelyet a kapcsolási rajzon is feltüntetnek.
Például a Schneider Electric AC osztályú típusai kétpólusú változatok, amelyek bekötéséhez elengedhetetlen a kapcsok és az álló, illetve mozgó érintkezők ismerete, biztosítva a leválasztási képességet. Az FI-relé bekötésekor tisztázni kell a betáplálás irányát is, bár a legtöbb kivitel mind az alsó, mind a felső csatlakozó terminál felől táplálható.
Az FI-relé Működési Elve és Típusai

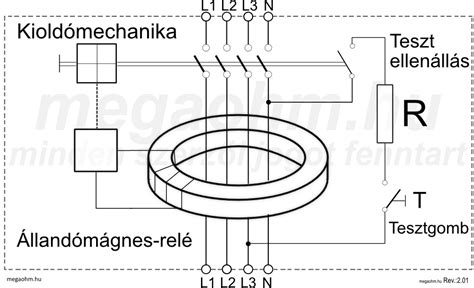

Az FI-relé, vagy más néven érintésvédelmi relé (angolul RCD - Residual Current Device), egy olyan elektromos kapcsolókészülék, amely lekapcsolja a mögötte lévő hálózatot, amennyiben szivárgó áramot észlel. Elnevezése nem a görög ábécé betűjeléből (fí), hanem a német "Fehler" (hiba) és az "I" (az SI mértékegységrendszer szerint az áramerősség jele) szavakból ered. Működése azon az egyszerű elven alapul, hogy a fázisvezetőben folyó áram értéke normál esetben megegyezik a nullavezetőben folyó árammal, csak iránya ellentétes. Amennyiben a fázisvezetőn folyó áram különbözik a nulla vezető áramától, akkor valahol szivárgás tapasztalható. Ez lehet egy testzárlatos fogyasztó, vagy akár egy olyan helyzet, amikor megérintünk egy feszültség alatt álló fémrészt (például egy sérült szigetelésű vezetéket), így az áram egy része nem a szabályos fogyasztói áramkörön, hanem azon kívül távozik. Az érintésvédelmi relé tehát a fázis- és a nulla vezetékekben kialakult aszimmetriát érzékeli. Ez a "különbség miatt feltételezett hiba" elve, amelynek alapján a relé nem ismeri az elfolyás pontos okát és helyét, csupán annak tényét észleli.
Lényeges különbség a normál biztosítók (olvadóbiztosító vagy kismegszakító) és az érintésvédelmi relé között, hogy az FI-relé 2-3 nagyságrenddel érzékenyebb a biztosítónál. Míg a kismegszakító csak az átfolyó túláram ellen véd, addig az FI-relé a szivárgó áramok ellen is védelmet nyújt, az átfolyó áram nagyságától függetlenül. Ez a leghatékonyabb leválasztási védelem, amely a kis megszakítóhoz képest azonnal, mindkét vezetőt megszakítja.
Az FI-relék különböző érzékenységgel léteznek. A személyvédelemre kizárólag a 10 mA vagy 30 mA érzékenységű típusok alkalmazhatók. Ezekből a készülékekből a piacon bőven találhatók megfelelő verziók. Az "AC" osztályú típusok például a váltakozó áramú hibákra reagálnak, míg az "A" osztályúak már az egyenáramú hibákat is érzékelik, ami bizonyos modern inverteres készülékek esetén lehet fontos.

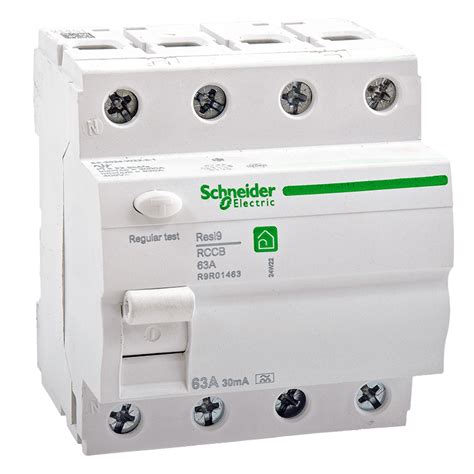

A FI-relén található "T" vagy "TEST" gomb rendeltetése a készülék rendszeres, havonta esedékes ellenőrzése. Ezzel a gombbal egy mesterséges hibaáramot hozunk létre, tesztelve ezzel a relé működőképességét.
Az FI-relé és a Hurok-impedancia: A Biztonság Két Pillére
A villamos hálózatok biztonságának egyik kulcsfontosságú eleme az áramütés elleni védelem, amely két fő típusa az indirekt és a direkt érintés. Az indirekt érintés valamilyen meghibásodás, szigetelési hiba következtében jön létre, amikor a berendezés olyan vezetőképes része kerül feszültség alá, ami üzemszerűen nem lehetne az. A direkt érintés pedig az elektromos hálózat vagy villamos szerkezet aktív, azaz üzemszerűen feszültség alatt lévő részeinek közvetlen megérintése. Mindkét típusú áramütés ellen védelmet nyújt a 10mA vagy 30mA névleges hibaáram-érzékenységgel rendelkező áram-védőkapcsoló (ÁVK).
A hibavédelem gyakorlati működésében kiemelkedő szerepet játszik a hurok-impedancia. Testzárlat esetén a föld felé akkora áramnak kell megindulnia, amekkora a kismegszakítót garantáltan ki fogja oldani. Például egy C13-as kismegszakítónak az időkorláton belüli garantált kioldásához 130A-nek kell megindulnia. Ahhoz, hogy ekkora áram biztosan meginduljon, igen alacsony hurokimpedanciára van szükség, ami egy C13-as védelmi eszköz esetén mindössze 1.76 Ohm. A hurok-impedancia értéke jelentősen korlátozhatja az alkalmazható túláramvédelmi készülékek névleges értékeit, ezáltal az alkalmazható fogyasztókészülékek teljesítményét is.
Azonban az FI-relé alkalmazásával jelentősen megnőhet a megengedhető hurok-impedancia. Egy 30mA névleges hibaáram-érzékenységű áram-védőkapcsoló alkalmazásával a hurok-impedancia akár 7666 Ohm is lehet egy TN nullázott rendszerben. Bár ekkora átmeneti ellenállás extrém helyzetet, súlyos folytonossági hibát jelent, megnyugtató a tudat, hogy a védelem még így is hatásos marad. Az FI-relé elsődleges feladata a közvetett, azaz indirekt meghibásodás következtében fellépő testzárlat elleni védelem. Ezt a rendszerből kilépő, a vasmagot megkerülő, a földpotenciál irányába elfolyó áramok érzékelésével látja el.
Az Áramütés Valós Veszélyei és az FI-relé Szerepe
Egy hibás elektromos készülék, mint például egy mosógép, szigetelési hiba következtében áramot szivárogtathat. Ha a készülék az I. érintésvédelmi osztályba tartozik, csatlakozik a berendezés védővezetőjéhez. Üzem közben a készülék jelentős áramot vesz fel, de ha valahol szigetelési probléma lép fel, az áram egy része nem a nullavezetőn, hanem a védővezetőn keresztül, vagy akár a föld felé távozik. Ez a megkerülő áram nem halad át az FI-relé vasmagján, így a fázis- és nullavezetőben folyó áramok vektoriális összege nem lesz nulla. Az üzemi vezetők között fellépő különbségre reagálva az FI-relé azonnal megszakítja a táplálást. A kismegszakító ekkora, milliamperes hibaáramra nem reagál.
Amennyiben nincs védővezető csatlakoztatva a készülék testéhez, testzárlat esetén megkerülő áram sem tud létre jönni, így az FI-relé sem szakítja meg a táplálást. Ilyenkor, áramütés esetén, az aktív részt érintő személyen keresztül áram indul meg a földpotenciál irányában. Ezek a balesetek könnyen végzetessé válhatnak FI-relé hiányában.
A szabványok az egészséges emberi test ellenállását szándékosan alábecsülve kb. 1 kOhm-nak veszik. Magyarországon a névleges fázisfeszültség földhöz képest 230V. Ebből a két értékből kiszámítható, hogy mekkora áram tud áthaladni az emberen. Ez az áramerősség már rendkívül veszélyes. 100mA feletti áthajtott áram gyakorlatilag biztosan végzetes az emberre nézve, ha nem történik meg kellően gyorsan a táplálás megszakítása. Az érintési feszültség és az emberi test ellenállása mellett rendkívül fontos tényező még a behatás ideje is.
Egy példa erre egy sérült csatlakozóvezetékű mikrohullámú sütő esete. Ha a fázisvezető szabadon érinthetővé válik, és az illető a másik kezével egy földpotenciálon lévő szerkezethez (például mosogató csaptelep) ér, akkor az emberi test ellenállásán keresztül áram indul meg a föld felé. Ekkora ellenálláson a fázisfeszültség jelentős áramot képes áthajtani, amely az emberen keresztül halad a földpotenciál felé. Az áramütés megtörténik, és csak az a kérdés, mennyi ideig tud ez az árammennyiség az emberen keresztül folyni. Szerencsére, ha a rendszerben FI-relé működik, az azonnal reagál erre a különbözeti áramra, és megszakítja a táplálást, megmentve ezzel az életet. Az emberen keresztül nem indul meg olyan áram, ami a túláramvédelmet (kismegszakítót) működésbe hozná, de a személyvédelemre szánt FI-relé kioldásához bőven elegendő.
A FI-relé Tesztelése: Az Életmentő Ellenőrzés
A FI-relé tesztelése egy roppant egyszerű, mégis szó szerint életmentő művelet. Ezzel a pár másodperces ellenőrzéssel győződhetünk meg arról, hogy otthonunk elsődleges védelmi vonala valóban működőképes-e, amikor a legnagyobb szükség van rá. A FI-relé, vagy hivatalos nevén áram-védőkapcsoló (RCD), egy csendes őrangyal az otthoni biztosítéktáblában. Fontos tisztázni, hogy az elsődleges feladata nem a vezetékek vagy a drága háztartási gépek védelme - erre valók a kismegszakítók. A FI-relé egyetlen, kiemelt célja az emberi élet védelme az áramütéssel szemben.
A beépített mechanizmusa folyamatosan méri a bejövő és kimenő áramok egyensúlyát. Amint a legkisebb eltérést is érzékeli - ami egy háztartásban jellemzően 30 milliamper (mA) -, kevesebb mint 40 milliszekundum alatt lekapcsolja az áramkört. Magyarországon évente sajnos sok ember hal meg áramütés következtében, és ezeknek jelentős része otthoni környezetben történik. A FI-relé tesztelése nem csupán egy javaslat, hanem felelősségteljes, proaktív lépés a családunk biztonságáért. Nem véletlen, hogy a hazai szabványok és műszaki előírások kötelezővé teszik a FI-relé beépítését minden új elektromos hálózatba, és erősen javasolják a rendszeres ellenőrzést a tesztgombbal.
A rendszeres FI-relé teszt elhagyása olyan, mintha évekig úgy vezetnénk az autót, hogy egyszer sem próbálnánk ki a féket. A tesztelésnek két alapvető módszere van: a bárki által elvégezhető próba a tesztgombbal, illetve a precíz műszereket és szakértelmet igénylő műszeres vizsgálat.
A legegyszerűbb, és mondhatni kötelező házi feladat a tesztgombos ellenőrzés. Minden FI-relén található egy apró gomb, jellemzően „T” vagy „Test” felirattal. Ezt megnyomva lényegében egy mesterséges hibaáramot hozunk létre a relé belsejében, tesztelve ezzel a leoldó szerkezet működőképességét. A gyártók javasolják, hogy ezt a gombot legalább félévente megnyomjuk. Ez a pár másodperces mozdulat segít megelőzni, hogy a mechanikus alkatrészek a hosszú évek alatt „letapadjanak”.
A professzionális FI-relé tesztelés egy speciális, erre a célra kifejlesztett érintésvédelmi műszerrel (RCD teszter) végzett mérés. A műszeres vizsgálat az egyetlen módja annak, hogy 100%-os bizonyossággal megállapítsuk: a FI-relé a megfelelő hibaáram-értéknél és az előírt, életmentő sebességgel old-e le. A szakember a mérés során olyan kritikus adatokat rögzít, mint a pontos kioldási áram (mA-ben) és a leoldási idő (milliszekundumban).
A FI-relé Bekötése és a Biztonsági Szabályok
Az FI-relé bekötése esetén négy alapszabályt kell betartani. Az egyik, hogy a PEN vezetőt az ÁVK-n átvezetni TILOS, előtte ugyanis mindig szét kell választani. A harmadik fontos szabály, hogy a személyvédelemre csak és kizárólag 10 mA vagy 30 mA érzékenységű típus alkalmazható. Ezekből a készülékekből a webáruházakban is bőven találhatók megfelelő verziók. Ami pedig a negyedik szabályt illeti, az pedig az, hogy az FI-relé nem nyújt védelmet a túláram ellen - erre továbbra is a kismegszakító szolgál.
A munka során talán az egyik legfontosabb, hogy azonosítsd a pólusokat és a kapcsokat, hiszen minden kapocs egyedi azonosítóval rendelkezik. Amikor a készüléket kialakítják, akkor a kapcsolási rajzon ezeket az egyedi azonosítókat feltüntetik, így könnyebben be lehet azokat azonosítani.

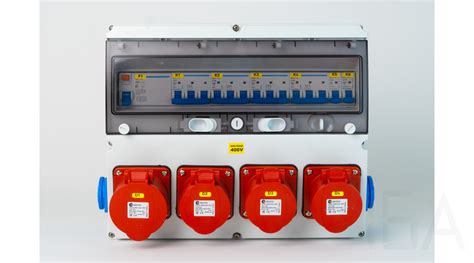

Villanyszerelés_1: A lakáselosztó bekötése / Connection of the housing distributor
Sose feledd el, hogy az elektronikával dolgozni veszélyes. Minden problémát és hibát, előírást komolyan kell venni, nem szabad őket figyelmen kívül hagyni. Ha szeretnéd biztosra venni, hogy az érintésvédelmi relé helyesen kerül beépítésre otthonodban, akkor érdemes szakértőt, például a villanymester.com szakembereit megbízni ezzel a feladattal, akik évtizedes tapasztalattal rendelkeznek az elektromos rendszerek terén.
Az áramvédő kapcsoló (FI-relé) ma már elengedhetetlen a modern villamos hálózatban. Ha még nincs ilyen otthonodban, érdemes beépíteni - és ha van, figyelj a tesztelésre, hibákra és a megfelelő kiválasztásra. A biztonság elsődleges, és ebben az FI-relé az egyik legnagyobb szövetségesed!
