A szolenoid tekercs önindukciós együtthatója: A mágneses tér és az elektromos áram kölcsönhatásának mértéke

Az elektromágnesesség egyik alaptörvénye, az indukció jelensége a modern technológia sarokköve. Ennek egyik legfontosabb megnyilvánulása az önindukció, amelynek mértékét az önindukciós tényező, vagy közismertebb nevén induktivitás írja le. Ez a fizikai mennyiség alapvető fontosságú az áramkörök tervezésében és működésének megértésében, hiszen meghatározza, hogy egy adott áramköri elem - leggyakrabban egy tekercs - mennyire képes ellenállni az áram változásának, illetve mennyi energiát képes tárolni mágneses tér formájában. Az önindukciós tényező megértése elengedhetetlen ahhoz, hogy mélyebben belelássunk az elektromos áramkörök dinamikus viselkedésébe.

Az indukció jelensége és az önindukció alapjai

Amikor egy vezetőben áram folyik, körülötte mágneses tér keletkezik. Ha ez az áram változik, a mágneses tér is változik vele együtt. A változó mágneses tér viszont a Faraday-féle indukciós törvény értelmében feszültséget indukál magában a vezetőben, amelynek iránya a Lenz-törvény szerint mindig az őt létrehozó áramváltozást igyekszik gátolni. Ez a jelenség az önindukció.

Az indukciós tér fluxusának fogalmát, amelyet az elektrosztatikában már használtunk az elektromos tér fluxusának megértéséhez, most az indukciós térre alkalmazzuk. Az indukciós tér fluxusa az indukciós tér és az infinitezimális felületelemhez tartozó vektor skalárszorzatának felületre való integrálásával kapható meg. Több kísérlet is azt mutatja, hogy az időben változó mágneses fluxus elektromos feszültséget indukál, amelyet elektromotoros erőnek (EMK) is nevezünk.

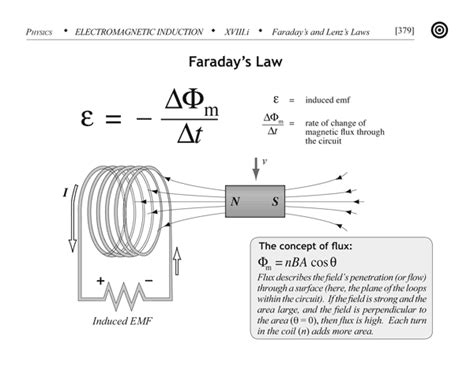

A Faraday-féle indukciós törvény szemléltetése

A jelenség vizsgálatához tekintsünk egy zárt hurkot. Ha ezen a hurokon áthaladó mágneses fluxus időben változik, akkor a hurokban feszültség keletkezik. Ha ezt a zárt hurkot egy létező vezetékdarab helyettesítené, akkor abban valóban áram folyna a változó fluxus hatására indukálódott elektromotoros erő miatt.

Felmerülhet a kérdés, hogy a zárt hurok által kifeszített lehetséges felületek közül melyikre kell a fluxust számítani. A válasz az, hogy bármelyik, a zárt hurok által határolt felület használható, mert a fluxus ugyanakkorának adódik mindegyikre. Amennyiben ez nem így lenne, akkor a két különböző fluxus-értéket adó felület által kialakított zárt térrész esetében a mágneses Gauss-törvény nem működne, ami mágneses monopólus létezését jelentené, ami pedig nem lehetséges.

A Lenz-törvény magyarázza a negatív előjel szerepét az indukció összefüggéseiben. Ez kimondja, hogy egy zárt körben indukált feszültség iránya olyan, hogy az általa keltett áram mágneses tere a fluxusváltozás, tehát az indukció ellen hat. Ez általában azt jelenti, hogy a rendszer igyekszik kitérni a hatás alól, vagyis negatív visszacsatolás történik.

Egy szemléletes példa erre egy fémrúd, amely két párhuzamos vezetőn mozog egy indukciós térben. Az indukcióval létrejött áram mágneses indukciós tere éppen ellenkező irányú az eredeti indukciós térrel, így a rúd mozgatása miatti fluxusnövekedést igyekszik a rendszer csökkenteni.

Néha nem is szükséges, hogy egy zárt hurokban változzon a fluxus. Az indukció jelenségének kialakulásához elegendő, ha egy viszonylag nagyméretű vezető darab mozog indukciós térben, esetleg bizonyos részein változik a mágneses fluxus. Ekkor örvényáramok jelennek meg az anyagon belül, melyek szintén a Lenz-törvénynek megfelelően negatív visszacsatolást jelentenek.

Átlátszó tudomány: Örvényáramok

Az örvényáramok megjelenése a Joule hő miatt melegítésre is használható. Ez az elv működik az indukciós főzőlapoknál is, ahol a fém serpenyőt melegíti fel az indukcióval létrehozott örvényáram, a főzőlapot magát nem. Az örvényáramok miatti energia-disszipáció gyakran a vezetőből készült test mozgásának fékeződésében jelentkezik. Az indukció jelenségén alapul az energiatakarékos autókba beépített indukciós fék is, amely fékezésnél a mozgási energia egy részét visszatáplálja az akkumulátorba.

Amennyiben egy fémvezető mozog indukciós térben, akkor kialakul az ún. mozgási indukció. Ennek magyarázatához tekintsünk egy pozitív töltést, amely a rúddal együtt mozog egy térben, és amelyre hat a Lorentz-erő.

Az indukció jelenségén alapuló berendezések közül az egyik legfontosabb a generátor, amely a mechanikai teljesítményt alakítja át elektromos teljesítménnyé. Az atomerőművek, a szénerőművek, a gázerőművek, valamint a szél- és vízi erőművek is generátorokat alkalmaznak.

Az önindukciós együttható (induktivitás)

Idáig olyan példákat vizsgáltunk, amelyeknél a külső mágneses tér fluxus-változása indukálta az elrendezésben kialakuló elektromotoros erőt. Most nézzük meg, hogy mi történik akkor, ha egy szolenoidon (tekercsen) átfolyó áram erőssége vagy iránya időfüggő.

Megmutattuk, hogy a szolenoidban kialakuló, csaknem homogén mágneses tér nagyságát hogyan lehet kiszámítani. A mágneses fluxus idő szerinti deriváltját azért kellett megszorozni a menetszámmal, mert az indukciós tér fluxusának deriváltjaként megjelenő elektromotoros erő a szolenoid minden egyes menetén indukálódik, és a tekercs menetei sorba vannak kötve.

Az önindukciós együttható, vagy induktivitás (jele: L, mértékegysége: Henry, H) mértékegysége a Vs/Am. Ez a fizikai mennyiség egy adott tekercs vagy vezető geometriai és anyagi jellemzőitől függ, és azt írja le, hogy az adott áramköri elem mennyire képes ellenállni az áram változásának.

Ahol:

$U_{ind}$ az indukált feszültség (V)
$L$ az önindukciós tényező (H)
$dI/dt$ az áram időbeli változásának sebessége (A/s)

Az önindukció jelensége abban az eszközben hoz létre indukált feszültséget, amelyben az áram változik. Azonban egy tekercsben vagy szolenoidban egy másik eszköz (egy másik tekercs, egy másik szolenoid, esetleg egy áramjárta vezető) indukciós tere által létrejövő változó mágneses fluxus is feszültséget indukálhat. Ezt a jelenséget kölcsönös indukciónak nevezzük.

A baloldali hurokban folyó áram hatására létrejövő indukciós tér, amennyiben ez nem állandó, hanem időfüggő, változó fluxust eredményez a másik hurokban, így abban feszültség indukálódhat. Be lehet bizonyítani, hogy a kölcsönös indukciós tényező (jele: M) csak az elrendezés geometriájától függ.

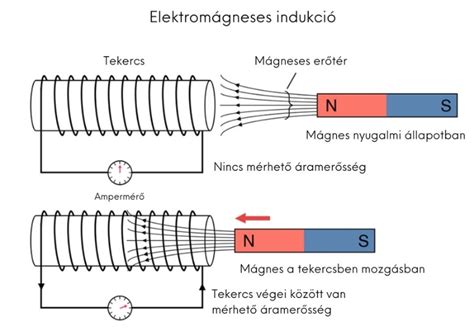

Kölcsönös indukció szemléltetése két tekercs között

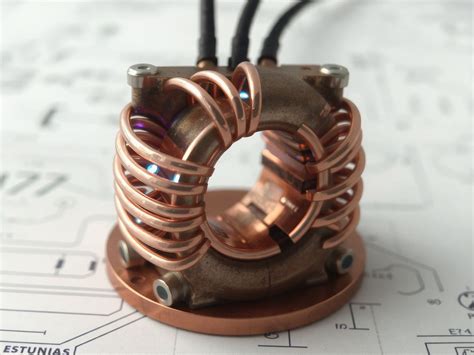

A kölcsönös indukció zavaró is lehet, hiszen az egymáshoz túl közel haladó kábelek között áthallás jöhet létre. Ez a jelenség az egyik fő oka annak, hogy az elektronikában vannak a miniatürizálásnak fizikai korlátai. Egy számítógép áramköreiben is szükséges lehet induktivitást alkalmazni, viszont egy szolenoid mágneses erőtérvonalai kívül záródnak; ez a kölcsönös indukció miatt zavart okozhat a berendezés más áramköreiben. Ennek kiküszöbölésére toroidot használnak, mert az indukciós tér az eszközön belül marad.

Az induktivitás számítása és tényezői

Az induktivitás (L) nem egy univerzális állandó, hanem az adott áramköri elem, jellemzően egy tekercs fizikai paramétereitől függ. A tekercs geometriája az egyik legfontosabb meghatározó tényező:

Menetszám (N): Az induktivitás a menetszám négyzetével arányos. Minél több menet van egy tekercsben, annál nagyobb az áram által létrehozott mágneses fluxus sűrűsége, és annál nagyobb az induktivitás.
Tekercs hossza (l): Egy adott menetszám és keresztmetszet esetén minél hosszabb a tekercs, annál kisebb az induktivitása.
Tekercs keresztmetszete (A): Az induktivitás egyenesen arányos a tekercs keresztmetszetével.

Egy hengeres szolenoid induktivitása vákuumban a következő képlettel közelíthető:

$L = \mu_0 \frac{N^2 A}{l}$

ahol:

$\mu_0$ a vákuum mágneses permeabilitása (kb. $4\pi \times 10^{-7}$ Vs/Am)
$N$ a menetszám
$A$ a tekercs keresztmetszetének területe (m²)
$l$ a tekercs hossza (m)

A tekercs belsejében lévő anyag, az úgynevezett maganyag, drámai mértékben befolyásolja az induktivitás értékét. Az anyag relatív mágneses permeabilitása ($\mu_r$) határozza meg ezt a hatást.

Légmagos tekercsek: A levegő relatív permeabilitása közelítőleg 1 ($\mu_r \approx 1$).
Vas- és acélmagos tekercsek: Az ilyen anyagok relatív permeabilitása rendkívül magas lehet, akár több ezer is ($\mu_r \gg 1$). Emiatt az induktivitásuk nagyságrendekkel nagyobb, mint a légmagos tekercseké. Ezeket gyakran használják transzformátorokban, fojtótekercsekben és relékben.
Ferritmagok: Ezek kerámia alapú mágneses anyagok, amelyek speciális összetételüknek köszönhetően nagy relatív permeabilitással rendelkeznek, és alkalmasak magas frekvenciás alkalmazásokra is.

A maganyag kiválasztása tehát kritikus fontosságú az induktivitás értékének beállításában és a tekercs működésének optimalizálásában.

Az induktivitás szerepe az áramkörökben és alkalmazásai

Az induktivitás nem csupán az áramváltozást gátló tulajdonság, hanem egyben egy energiatároló képesség is. Amikor áram folyik egy tekercsben, az áram által létrehozott mágneses térben energia raktározódik. Az ebben tárolt energia nagysága a következő képlettel adható meg:

$W_L = \frac{1}{2} L I^2$

ahol:

$W_L$ az induktorban tárolt energia (Joule)
$L$ az induktivitás (Henry)
$I$ az áram erőssége (Amper)

Ez az összefüggés rávilágít az induktorok analógiájára a kondenzátorokkal. Míg a kondenzátorok az elektromos térben tárolnak energiát ($W_C = \frac{1}{2} C U^2$), addig az induktorok a mágneses térben teszik ezt.

A szolenoidokban és más tekercsekben lévő induktivitás alapvető szerepet játszik számos elektromos és elektronikai eszköz működésében.

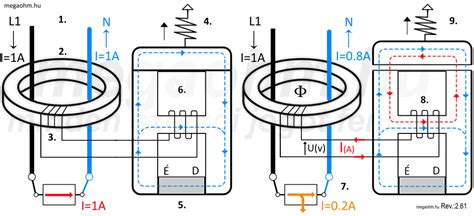

Transzformátorok: Az önindukció és a kölcsönös indukció elvén működnek. Két vagy több tekercsből állnak, amelyek közös mágneses térben vannak. A primer tekercsben folyó váltakozó áram változó mágneses fluxust hoz létre, amely a szekunder tekercsben feszültséget indukál. A menetszámok arányával lehet a feszültséget fel- vagy letranszformálni. A transzformátorok nélkülözhetetlenek a villamos energia távvezetékeken történő szállításához, ahol a feszültséget feltranszformálják a veszteségek csökkentése érdekében, majd a fogyasztók közelében letranszformálják a használható szintre.
Fojtótekercsek (induktorok): Ezeket az áramkörökben szűrőként használják. Mivel az induktorok gátolják az áram gyors változását, alkalmasak arra, hogy simítsák a pulzáló egyenáramot, vagy blokkolják a váltakozó áramú komponenseket, miközben az egyenáramot átengedik. Tápegységekben, egyenirányítás után az egyenáram még mindig tartalmazhat lüktető (ripple) komponenseket. Az induktorok kondenzátorokkal együtt LC áramköröket alkotnak, amelyek képesek adott frekvencián rezonálni.
Elektromágnesek: Az induktorok felhasználhatók mozgás, közelség, vagy anyagi tulajdonságok érzékelésére is. Az induktív érzékelők például egy fém tárgy közelségét érzékelik a tekercs induktivitásának megváltozása alapján. A relék és a mágnesszelepek is elektromágneses elven működnek, ahol a tekercsben folyó áram mágneses teret hoz létre, amely mechanikai mozgást idéz elő.
Induktív fűtés: Nagyfrekvenciás váltakozó áramot használ egy tekercsben, hogy intenzív mágneses teret hozzon létre. Ebbe a mezőbe helyezett vezető anyagokban örvényáramok indukálódnak, amelyek ellenállásuk miatt felmelegítik az anyagot.
Generátorok: Bár a generátorok működésének alapja a mozgási indukció, a tekercsek induktivitása fontos szerepet játszik a keletkező feszültség és az áramkör viselkedésének meghatározásában.

A szolenoid tekercs önindukciós együtthatója tehát egy alapvető fizikai mennyiség, amely kulcsfontosságú az elektromágneses jelenségek megértéséhez és számos modern technológia működésének alapját képezi. Az induktivitás pontos ismerete és kiszámítása elengedhetetlen az áramkörök tervezésében, a hatékonyság optimalizálásában és a nem kívánt jelenségek (mint a kölcsönös indukcióból adódó áthallás) elkerülésében.
