A Kéttekercses Induktív Kapcsolatok Világa: Az Alapoktól a Transzformátorokig
Az elektromágnesesség és az elektronika egyik alapvető eleme a tekercs, amelynek működési elve és alkalmazási területei rendkívül sokrétűek. Különösen érdekes jelenségeket figyelhetünk meg, amikor két tekercset egymás mágneses hatókörébe helyezünk, gyakran egy közös vasmag segítségével. Ez a konfiguráció teszi lehetővé a transzformátorok működését, amelyek nélkülözhetetlenek a villamos energia átalakításában és elosztásában. Ebben a cikkben mélyrehatóan vizsgáljuk meg a kéttekercses rendszerek működését, az induktivitás alapelveitől kezdve a különböző vasmagtípusokon át egészen a bonyolultabb alkalmazásokig.
Az Induktivitás Alapjai: Az Egyetlen Tekercs Működése
Amikor egy tekercs két kivezetése közé időben állandó (DC) áramforrást kapcsolunk, a rajta átfolyó elektromos áram mágneses mezőt hoz létre. Ez a mágneses mező a tekercs belsejében a legerősebb, mivel itt haladnak legsűrűbben az erővonalak. A mágneses mező bekapcsolás után fokozatosan erősödik, majd egy telítettségi szintet elérve már nem nő tovább, időben állandósul. Ez a folyamat az áram kikapcsolásakor megfordul: a mágneses mező szintén fokozatosan csökken, és csak egy bizonyos késleltetés után szűnik meg teljesen.
A tekercs induktivitása, amely azt a tulajdonságát írja le, hogy mennyire képes mágneses mező formájában energiát tárolni, növelhető a tekercs belsejébe helyezett ferromágneses anyaggal, mint például vasmag vagy ferrit mag. A vasmag anyaga egy úgynevezett permeabilitással jellemezhető, amit a $\mur$ szorzószám jelöl. Ez levegő esetén 1, de mágneses anyagok esetében jóval nagyobb is lehet. A permeabilitás és a vákuum permeabilitása ($\mu0$) szorzatából kapjuk a $\mu$ anyagjellemzőt: $\mu = \mu0 \mur$.
A tekercsek kapcsolásai hasonlóan értelmezhetők, mint az ellenállások vagy kondenzátorok esetében: léteznek soros és párhuzamos kapcsolások. Mivel az induktivitás működtetője az átfolyó áram, a számítás mind az induktivitás értékének, mind a járulékos ellenállás tekintetében teljesen megegyezik az ellenállások kapcsolásainak számításával. Az egyetlen tekercses induktivitást gyakran fojtótekercsnek nevezik. Ezeknek a fojtótekercseknek a kínálata igen változatos, az anyagtól és az alakjuktól függően. Lehetnek kicsik vagy nagyok, beültethetők (NYÁK-ba forrasztható furatszerelt vagy SMD) vagy csavarozhatók, légmagosak, ferritesek, szolenoid vagy toroid alakúak, sőt, még hangolható értékűek is.
A Kéttekercses Rendszerek: A Transzformátor Működési Elve
A transzformátor két, egymás mágneses hatáskörébe helyezett tekercsből áll, melyek általában egy közös vasmagra vannak feltekercselve. Ez a kialakítás teszi lehetővé, hogy az egyik tekercsre (primer tekercs) kapcsolt váltakozó feszültség a másik tekercsben (szekunder tekercs) a menetszámok arányának megfelelő feszültséget indukáljon.
A működés alapelve a következő: az átfolyó primer áram hatására mágneses mező épül fel a vasmagban. Ez a változó mágneses mező a szekunder tekercsben feszültséget indukál. Ez a technika a teljesítmény izolált formában történő átadásának és a feszültség átalakításának máig is széles körben, igen jó hatásfokkal alkalmazott módszere.
A transzformátorok hatásfokát csökkentő veszteségek két fő forrásból származnak: a vasban keletkező örvényáramokból, amelyek a vasmagban indukálódnak a változó mágneses mező hatására, valamint a tekercselésből „kibújó” mágneses erővonalakból, amelyek nem tudnak teljes mértékben a vasmagban maradni, így csatolási veszteséget okoznak.
Hogyan működik egy transzformátor - Működési elv villamosmérnöki

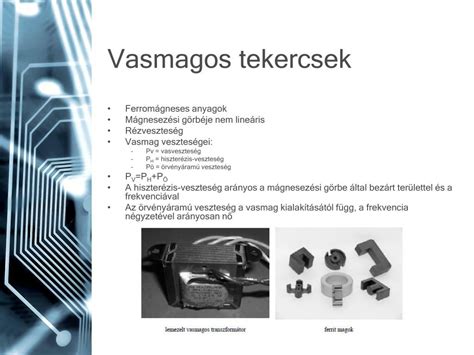

A Vasmagok Különböző Típusai és Felépítése
A vasmag anyaga és alakja kritikus szerepet játszik a transzformátorok és más induktív komponensek teljesítményében. Többféle vasmagtípust különböztetünk meg:

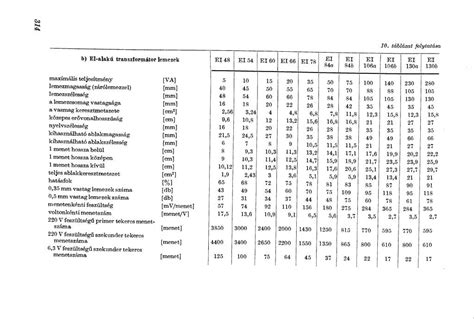

EI lemezelt vasmag: Ennél a típusnál a vasmagot vékonyra hengerelt, E és I betű alakúra vágott lágyvas lemezekből szerelik össze. Ez a kialakítás lehetővé teszi, hogy a vasmag két tekercselést fogjon közre. Bár ez egy korai típus, a könnyű megvalósítás és a kedvező ár miatt még ma is sok helyen alkalmazzák. Hátránya, hogy a vasmag lemezek a mágneses kölcsönhatásból eredő erőhatások hatására elmozdulhatnak, ami a transzformátor jellegzetes búgó, esetenként zizegő hangját okozza. Ezt a káros hatást a kész transzformátor impregnáló gyantával történő kiöntésével lehet csökkenteni.
Hiperszil (tekercselt vagy szalag vasmag): E technika szerint a vasmagot nem lemezdarabokból rakják össze, hanem egy lágyvas szalagból (ragasztó hozzáadásával) feszesen, „lóversenypálya” alakúra feltekercselik, majd kettévágják, hogy a tekercselést rá lehessen húzni. A vágott felületet finomra köszörülik és bilincsekkel egymáshoz szorítják. Ez a módszer jobb mágneses tulajdonságokat biztosíthat, mint a hagyományos lemezelt vasmag.

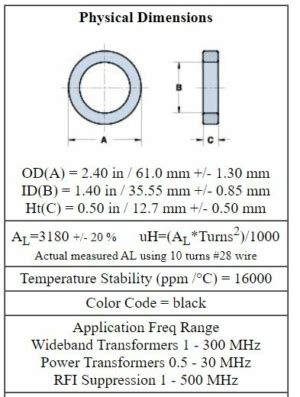

Toroid mag: Nevét a geometriából ismert tóruszról (népszerűbb nevén: úszógumi) kapta. Ennél a megoldásnál a magot teljesen körbeöleli a tekercselés, így minimalizálva az erővonal szóródásból eredő veszteséget. A toroid magok kiváló hatásfokkal rendelkeznek, és gyakran használják olyan alkalmazásokban, ahol fontos a kis méret és a jó árnyékolás.
Porvasmag: Ez tulajdonképpen a vasmag anyagára utaló kategória. Porkohászati úton ferrit porból és kötőanyagból sajtolással és kiégetéssel készül. Alakja igen változatos lehet. Legfőbb előnye a nagyobb frekvenciákon is alacsony vasveszteség, ezért a híradástechnika a legnagyobb felvevő piaca. Az ilyen magok ideálisak nagyfrekvenciás alkalmazásokhoz, ahol a hagyományos vasmagok már jelentős veszteségeket szenvednének.
Az Induktív Kapcsolatok További Alkalmazásai
A tekercsek és a mágneses mezők kölcsönhatása nem csupán a transzformátorok működésében játszik szerepet. A tekercsben folyó áram hatására kialakuló mágneses tér egy permanens (állandó) mágnessel is kölcsönhatásba tud lépni. A keletkező mágneses erőhatás műszerekben is felhasználható egy mutató kitérítésére. Az ilyen elven működő műszert, amelyet feltalálójáról Deprez-műszernek neveznek, előtét vagy sönt ellenállással a méréshatára kiterjeszthető. Átalakító áramkör közbeiktatásával más, nem villamos mennyiségek (pl. hőmérséklet, nyomás) is mérhetők.
A fent leírt mágneses kölcsönhatást egy henger palástja mentén elhelyezett és szakaszosan gerjesztett tekercsekkel kiaknázva motort kapunk, ami a betáplált elektromos energiából mechanikai (forgó) mozgást állít elő. Ez az eszköz visszafelé működtetve generátorként a forgó mozgásból állít elő villamos áramot. A motorok legegyszerűbb változata a kommutátoros (kefés) egyenáramú (DC) motor, melynek működtetéséhez csupán tápfeszültség szükséges. Persze léteznek ennél bonyolultabb, (egy- vagy többfázisú) váltóáramú motorok, sőt a működésükhöz komoly vezérlő elektronikát igénylő speciális motorok is, mint például a szervo- és léptetőmotorok. A motor mechanikai nyomatékának növelése érdekében áttétellel is készítenek ilyen gépeket.
A Gyújtótekercs: Egy Speciális Transzformátor
Az autóiparban a gyújtótekercs egy speciális transzformátor, amely az alacsony feszültségű (általában 12V) akkumulátoros rendszert nagyfeszültségűvé alakítja a gyújtógyertyák működtetéséhez. A gyújtótekercs felépítése hasonló egy átlagos transzformátorhoz: egy primer és egy szekunder tekercsből áll, amelyek egy vasmagra vannak feltekercselve. A primer tekercs vastagabb zománcozott huzalból készül, általában 200-500 menet körüli, míg a szekunder tekercs vékonyabb zománcozott huzalból, rengeteg, 15000-25000 menet körüli menetszámmal.
A primer tekercs egyik vége a jármű alacsony feszültségű tápegységéhez csatlakozik, a másik vége pedig a kapcsolókészülékhez (megszakítóhoz). A szekunder tekercs egyik vége az elsődleges tekercshez van csatlakoztatva, a másik vége pedig a nagyfeszültségű vezeték kimeneti végéhez van kötve.
A gyújtótekercs működési módja eltér a szokásos transzformátorokétól. Míg a hagyományos transzformátorok 50 Hz-es energiafrekvencián működnek, a gyújtótekercs impulzus formájában, impulzus transzformátorként funkcionál. Amikor a primer tekercs csatlakozik az áramellátáshoz, akkor az áram körül erős mágneses mező jön létre, és a vasmag tárolja a mágneses mező energiáját. Amikor a kapcsolókészülék megszakítja a primer tekercs áramkörét, a mágneses tere gyorsan meggyengül, és a szekunder tekercsben magas feszültséget indukál. Minél gyorsabban tűnik el a primer tekercs mágneses mezője, annál nagyobb az áram leválasztásakor, és minél nagyobb a két tekercs fordulási aránya, annál nagyobb a szekunder tekercs által indukált feszültség.
A gyújtótekercsek mágneses áramkörük szerint két típusra oszthatók: nyitott mágneses és zárt mágneses. A hagyományos gyújtótekercsek nyitott mágneses típusúak, míg az elektronikus gyújtórendszerek általában zárt mágneses gyújtótekercseket használnak, amelyeknek kevesebb a mágneses szivárgása, kisebb az energiavesztesége és kisebb a mérete.
Az Összetett Induktív Jelenségek és Törvényszerűségek
Az egyenáramú áramkörökben a tekercsek viselkedése viszonylag egyszerű, azonban váltakozó áramú (AC) áramkörökben a jelenségek sokkal összetettebbé válnak. A tekercsben folyó áram és a rajta eső feszültség közötti fáziseltolódás a kulcsfontosságú tényező. Ideális induktív tekercs esetén ez a fáziseltolódás 90°, azaz az áram késik a feszültséghez képest. Ez szükséges ahhoz, hogy olyan változó mágneses mezőt hozzunk létre, melynek változása a feszültségforrással ellentétes fázisú, de egyenlő nagyságú feszültséget hoz létre a tekercsben.
A valóságban azonban a vasmagos tekercseken keresztülfolyó áram nem tökéletesen szinusz hullám alakú, a vasmag nemlineáris B/H görbéje miatt. Ha a tekercs olcsó, kevés vasat tartalmaz, akkor a mágneses fluxus sűrűsége magas szintet érhet el, azaz telítődik. Ekkor a mágneses fluxus növeléséhez sokkal nagyobb mágneses gerjesztőerőre (MME) van szükség. Mivel az MME arányos a tekercsben folyó árammal (MME = N * I), ezért ekkor már jóval nagyobb áram szükséges a kívánt fluxus növekedés eléréséhez.
A helyzetet tovább komplikálják a vasmagban jelentkező veszteségek, mint a hiszterézis és az örvényáramok. Ezek tovább torzítják az áram alakját, ami még kevésbé lesz szinusz alakú, sőt, még a feszültséghez képesti késése is valamivel kevesebb lesz 90°-nál. Ezt a torzított áramot, mely az összes mágneses hatás eredménye, gerjesztett áramnak nevezzük. A gerjesztett áram torzításai minimalizálhatók, ha megfelelően tervezzük meg a tekercset és a vasmagot, alacsony mágneses erővonalsűrűséget elérve. Ez általában nagy vasmag keresztmetszetet igényel, ami viszont a tekercset naggyá és drágává teszi.
A tekercsben az áram és a feszültség közötti 90°-os eltérés olyan feltételeket teremt, amikor a teljesítmény váltakozva elnyelődik, majd pedig visszajut a tekercs áramkörébe. Ha egy második, azonos tekercset tekerünk ugyanarra a vasmagra, és a szekunder tekercsen ugyanakkora mágneses fluxus halad át, mint a primeren, akkor a két tekercs menetszáma megegyezik, a primer tekerccsel fázisban és amplitúdóban megegyező feszültség indukálódik a szekunder tekercsben. Ezt a hatást kölcsönös induktivitásnak nevezzük. Ha a szekunder tekercs egy nyitott áramkör, nem folyik benne áram. Azonban a szekunder tekercsben lévő mágneses gerjesztőerő (MME) hatására a primer tekercsben ellentétes irányú MME generálódik, amely kompenzálja a szekunder oldali hatást.
Összefoglalva, amikor a primer tekercsre váltakozó áramú feszültségforrást kötünk, az mágneses fluxust hoz létre a vasmagban, mely a primer feszültség fázisával megegyező váltakozó feszültséget indukál a szekunder tekercsben. A transzformátor lényegében lehetővé teszi, hogy az energia a szekunder tekercsen keresztül a terhelésbe jusson, így a forrás közvetlenül táplálja a terhelést.
A Tekercsek Élettani Vonzatai: Az Elektromágnesesség és a Mozgás Kapcsolata
Az elektromágneses jelenségeknek mélyreható hatása van a mindennapi életünkre, különösen a mechanikai mozgások létrehozásában. Ahogy korábban említettük, a tekercsekben folyó áram által keltett mágneses mező képes kölcsönhatásba lépni más mágneses mezőkkel, beleértve a permanens mágnesekét is. Ezt az elvet használják ki a villanymotorok.
A motor mechanikai nyomatékának növelése érdekében gyakran alkalmaznak áttételt. A motorok legkülönfélébb típusai léteznek, a legegyszerűbb kommutátoros egyenáramú motoroktól kezdve a bonyolultabb egy- vagy többfázisú váltóáramú motorokon át egészen a speciális szervo- és léptetőmotorokig, amelyek precíz vezérlést igényelnek.
Az elektromágnesesség és a mechanikai mozgás kapcsolata visszafelé is működik: generátorok segítségével a forgó mozgásból villamos áramot állíthatunk elő. Ez a kettősség (motor-generátor működés) teszi lehetővé az elektromos energia sokoldalú felhasználását és átalakítását.
A tekercsek és mágneses mezők közötti kölcsönhatások megértése kulcsfontosságú az elektronika és az elektrotechnika számos területén, az egyszerű áramköröktől a komplex gépekig. A különböző vasmagtípusok, a tekercselési technikák és a kapcsolási módok mind hozzájárulnak a rendszerek hatékonyságához és specifikus funkcióihoz.
