A transzformátorok kulcsfontosságú elemei szinte minden elektronikus és elektromos rendszernek, feladatuk az elektromos energia átalakítása az egyik feszültségszintről a másikra. A megfelelő transzformátor kiválasztása vagy megtervezése azonban összetett feladat, különösen akkor, ha egy meglévő, specifikus célra tervezett egységet szeretnénk új célra adaptálni. Az alábbi cikk egy konkrét problémát jár körül: egy 450 VA-es szünetmentes tápegységből (UPS) származó transzformátor menetszámának kiszámítását és adaptálását egy Technics SU-V500 erősítőhöz. Ez a feladat rávilágít a transzformátorok méretezésének, teljesítményének és működésének számos aspektusára, valamint a gyakorlati megfontolásokra a házilag történő tekercselés vagy egyedi gyártatás során.
Bevezetés: A Szünetmentes Tápegységek Trafóinak Új Élete - A Technics SU-V500 Esetében
Amikor egy Technics SU-V500 erősítő gyári transzformátora megadja magát, és minden szekunder körnek van ugyan ellenállása, de feszültség nem mérhető rajtuk, valószínűleg átégett benne a schell lakk, ami belső zárlatokhoz vezethet. Ilyenkor a cserére szoruló alkatrész pótlása elkerülhetetlenné válik. Sokan megpróbálkoznak egy meglévő, más célra szánt transzformátor adaptálásával, például egy szünetmentes tápegységből származó, névlegesen 450 VA-es példánnyal. Ez a megközelítés költséghatékony lehet, azonban számos technikai kihívással és félreértéssel járhat, amelyek tisztázása elengedhetetlen a sikeres átalakításhoz. Mielőtt belemerülnénk a menetszámok és huzalvastagságok rejtelmeibe, tekintsük át az UPS transzformátorok különleges természetét és a teljesítmény fogalmának pontos értelmezését.
1. A Szünetmentes Tápegységek Transzformátorainak Valódi Természete és Teljesítménye
A szünetmentes tápegységek (UPS) transzformátorai speciális célt szolgálnak, és a róluk gyakran elhangzó tévhitek tisztázása kulcsfontosságú. Sokakban él az a tévhit, hogy ezek a trafók csupán az akkut töltötték. Ez azonban tévedés. Ahogy a tapasztalat is mutatja, évtizedek óta javítanak ilyesmit szakemberek, és higgyék el, a szünetmentesben nem ez töltötte az akkut. Amelyikben mégis, ott soros ellenállást vagy fojtót kapcsoltak a primer elé, de ez már a ritkább változatok közé tartozik.
1.1. Nem Akkutöltésre Valók, Hanem Fordítva
Az UPS transzformátorok alapvető funkciója éppen az ellenkezője: amikor a készülék akkumulátoros üzemmódra vált áramszünet esetén, ezen a trafón keresztül nyomja ki a 230 V effektív értékű négyszögjelet (vagy trapéz, kváziszinusz, esetleg Smart-UPS-ekben valódi szinuszjelet, amely szebbet adhat, mint amit a hálózaton látsz) a fogyasztók felé. Ez a funkció alapvetően meghatározza a transzformátor tervezését és korlátait.
Mi az a UPS és hogyan működik?
1.2. A 450 VA Érték Értelmezése és az "Alulméretezés"
A 450 VA névleges érték, amely egy ilyen transzformátoron szerepel, nem egyenlő 450 W folyamatos leadható teljesítménnyel. Eredetileg 450 VA-ra (nem 450 W) készült, és egész nyugodtan ki lehet venni belőle a 300 VA-t is. A szünetmentes tápegységekben alkalmazott transzformátorok gyakran "alulméretezettnek" tűnhetnek a folyamatos üzemű hálózati transzformátorokhoz képest. Ennek oka, hogy ezek a szünetmentesek pár percig bírják csak maximális terhelésen, utána vagy visszajön az áram, vagy lemerül az akku. Ezért a gyártók rövidebb üzemidőre optimalizálják őket, ami kisebb (és olcsóbb) vasmagot és vékonyabb huzalokat tesz lehetővé, mint amit egy folyamatos 450W-os terhelésre tervezett trafó igényelne. Ha tőlem rendelnek egy 300 VA-es trafót erősítőbe, akkor én 300 VA-est fogok csinálni, nem mondhatom azt, hogy jó oda ez a 100 VA-es is. Sok amatőr építő nem engedheti meg magának, hogy kiadjon 9-10 ezer forintot egy 300 VA-es toroidra, így hát kompromisszumot köt, beleteszi azt, amit talál, vagy kap - persze kisebbet mindég. Ez azonban kockázatos lehet a készülék élettartama és a teljesítmény szempontjából.
2. Teljesítmény, VA és Watt: Az Alapfogalmak Tisztázása
A transzformátorok teljesítményének megértéséhez elengedhetetlen a látszólagos teljesítmény (VA) és a valós teljesítmény (Watt) közötti különbség tisztázása. A trafók teljesítményét maximális, látszólagos, primer teljesítményként adják meg. Valójában ez egyszerűen egy primer áram effektív értékét jelenti, ami a trafót folyamatos üzem mellett nem melegíti túl. Aztán ugyanekkora primer áram mellett a szekunder teljesítmény lehet szinte akármennyi (akár negatív is), amit elsősorban a terhelés jellege határoz meg.
2.1. A Látszólagos (VA) és a Valós (W) Teljesítmény
- VA (Voltamper): A látszólagos teljesítmény a feszültség effektív értékének és az áramerősség effektív értékének szorzata (Ueff x Ieff). Ez az érték megmutatja, hogy a transzformátor mekkora "elektromos terhet" cipel, függetlenül attól, hogy ez a terhelés hasznos munkát végez-e. A transzformátor méretezésénél a VA a döntő, mivel ez határozza meg a tekercsek és a vasmag hőterhelését.
- W (Watt): A valós teljesítmény az az energia, ami ténylegesen hasznos munkává alakul (pl. hő, mozgás). A valós teljesítmény és a látszólagos teljesítmény aránya a teljesítménytényező (cos φ). Ohmos terhelés (pl. fűtőszál) esetén a VA és a W érték közel azonos, mivel a feszültség és az áram azonos fázisban van, így a cos φ közel 1. Induktív vagy kapacitív terhelés (pl. motorok, tápegységek szűrőkondenzátorai) esetén azonban fáziseltolódás lép fel, és a cos φ értéke kisebb 1-nél, így a VA nagyobb lesz, mint a W.
2.2. A Formafaktor és a Nem Szinuszos Áramok
A VA és W közti különbséget nem csak a fázistényező (cos φ) okozza, hanem az úgynevezett formafaktor is. Ha az áram nem színuszos, hanem például impulzusokban folyik, mint egy pufferelt DC táp esetén, akkor a VA érték nagyobb, mert az áram effektív értékét a felharmonikusok is növelik, míg a hatásos teljesítményt csak az alapharmonikus hozza létre. A kapcsolóüzemű tápegység bemeneti kapcsa általában egy egyenirányító és szűrő áramkört használ, amely egyenirányító diódákból és szűrőkondenzátorokból áll. Az egyenirányító diódákból és szűrőkondenzátorokból álló egyenirányító és szűrő áramkör azonban nemlineáris elemek és energiatároló elemek kombinációja, ami erősen nem szinuszos áramfelvételhez vezethet, tovább növelve a VA értéket a W-hoz képest.

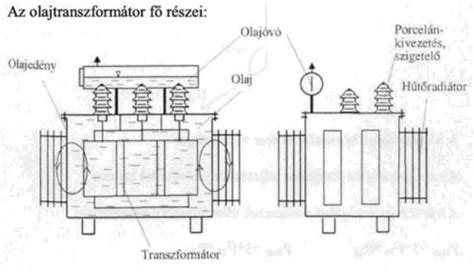

2.3. Transzformátor belső elemei és veszteségei
Ha a terhelés ohmos, akkor a primer áram is körülbelül ohmos, de azért a trafó hozzáad egyrészt egy soros induktív elemet (szórási induktivitás), másrészt egy párhuzamos induktív elemet (mágnesezési induktivitás), harmadrészt egy ohmos elemet (rézveszteség).
- Szórási induktivitás: Az a mágneses fluxus, amely nem kapcsolódik mindkét tekercsre. Ez okozza a feszültségesést terhelés alatt. Szórótrafóknál (hegesztő, neontrafó, mikrohullámú trafója) a soros induktivitás olyan nagy, hogy zárlatban sem folyik a trafót azonnal tönkretevő áram. Toroid trafónál a soros induktivitás elhanyagolhatóan kicsi, ami kiváló hatásfokot és kis feszültségesést eredményez.
- Mágnesezési induktivitás: Az a fluxus, amely a vasmagban kering, és az üresjárási áramért felelős. Toroid trafónál ez igen nagy, ezért az sem okoz jelentős fázishibát.
- Rézveszteség: A tekercsek ellenállásán fellépő hőtermelés az átfolyó áram hatására ($I^2R$).
3. A Transzformátor Alapegyenlete és a Menetszám Számításának Elmélete
A transzformátor tervezésének alapja a feszültségek és menetszámok közötti arány, valamint a vasmag fizikai tulajdonságai.
3.1. Az Ideális Transzformátor Menetszám-aránya
Terheletlen transzformátornál a primer és szekunder tekercsek menetszámainak aránya akkora, amekkora a primer és szekunder feszültségek aránya:$$\frac{N{\mathrm{sz}}}{N{\mathrm{p}}}=\frac{U{\mathrm{sz}}}{U{\mathrm{p}}}$$Ahol $N{\mathrm{sz}}$ a szekunder menetszám, $N{\mathrm{p}}$ a primer menetszám, $U{\mathrm{sz}}$ a szekunder feszültség és $U{\mathrm{p}}$ a primer feszültség. Terhelés (leadott szekunder áram és teljesítmény esetén) van valamekkora szekunder oldali feszültségesés, de egy jól méretezett transzformátornál (ahol a vasmag felmágnesezése nem nyúlik bele a telítési tartományba) ez minimális. Tehát ha a hálózati $230\ \mathrm{V}$ feszültséget szeretnénk mondjuk $12\ \mathrm{V}$-ra letranszformálni, akkor:$$\frac{N{\mathrm{sz}}}{N{\mathrm{p}}}=\frac{12}{230}$$Azonban ebből sem a primer, sem a szekunder menetszám nem derül ki. Ehhez szükségünk van a vasmag paramétereire.
3.2. A Voltonkénti Menetszám Meghatározása és Az Alapvető Transzformátor Egyenlet
A vasmag méretezése és a menetszám számításának alapja a transzformátor alapegyenlete, amely a gerjesztett feszültség, a frekvencia, a maximális mágneses indukció és a vasmag keresztmetszet közötti kapcsolatot írja le. Az egyetlen menetre jutó effektív feszültség ($U/N$) a következő képlettel adható meg (szinuszos feszültség esetén):$$U{\mathrm{menet}} = 4.44 \cdot f \cdot B{\mathrm{max}} \cdot A$$Ahol $f$ a frekvencia (európai hálózatban $50\ \mathrm{Hz}$), $B{\mathrm{max}}$ a vasmag maximális indukciója (Tesla), és $A$ a vasmag keresztmetszete ($\mathrm{m^2}$). Ebből a voltonkénti menetszám ($N/U$) kiszámítható:$$\frac{N}{U}=\frac{1}{4.44 \cdot f \cdot B{\mathrm{max}} \cdot A}$$Ha a vasmag keresztmetszetét $\mathrm{cm^2}$-ben adjuk meg, akkor a képlet kissé módosul:$$\frac{N}{U}=\frac{10^4}{4.44 \cdot f \cdot B{\mathrm{max}} \cdot A{\mathrm{cm^2}}}$$A felhasználó által megadott egyenletben, $\frac{N}{U}=\frac{f}{A\ [\mathrm{cm^2}]}$, szerepel egy konkrét példa: $\frac{N}{U}=\frac{50}{2,9}$, ami $\frac{N}{U}=17,24$-et eredményez. Ez a konkrét számítás $2,9\ \mathrm{cm^2}$ vasmag keresztmetszet esetén egy körülbelül $0,9\ \mathrm{Tesla}$ maximális indukciót feltételez (ami tipikus szilíciumacél lemezekre jellemző, és a $4,44$-es konstanssal számolva szinuszos jelet feltételez). Érdemes tudni, hogy az NDK-ban a '70-es évek elején készült trafóknak akár 1,8 T-ig fel lehetett vinni a gerjesztését, tehát a vasmag anyaga és minősége alapvetően befolyásolja ezt az értéket.
3.3. Példa szekunder menetszám számításra
Ha az erősítőhöz $U{\mathrm{sz}}=2 \cdot 30\ \mathrm{V}$-os szekunder feszültségre van szükségünk, akkor az előzőekben meghatározott voltonkénti menetszámmal (példánkban $17,24\ \mathrm{menet/V}$) számolva egy 30V-os tekercshez a menetszám:$$N{\mathrm{sz}}=30\ \mathrm{V}\cdot 17,24\ \mathrm{menet/V}\approx 517\ \mathrm{menet}$$Mivel szimmetrikus tápegységre van szükség, két ilyen 30V-os tekercset kell készíteni, ami összesen kb. $2 \cdot 517 = 1034$ menetet jelent. Ha teljesen egyformák, fesz és terhelhetőség szempontjából, akkor sorba is kötheted őket és szimmetrikus, azaz 2x24V-ot kaphatsz belőle, ehhez azonos módon kell számolni, csak a kívánt feszültséget kell behelyettesíteni.
4. A Vasmag Típusok és Kiválasztásuk a Gyakorlatban
A transzformátor vasmagjának típusa alapvetően befolyásolja annak teljesítményét, hatásfokát és fizikai jellemzőit. Az M, EI, UU/LL esetleg I-kből összerakott tekercselt, vagy toroid magok mindegyike eltérő tulajdonságokkal rendelkezik.
4.1. Különböző Vasmag Típusok Jellemzői
- EI, M, UU/LL, I lemezes magok: Ezek a leggyakoribb transzformátor magok, amelyek laminált szilíciumacél lemezekből épülnek fel. Könnyen szerelhetők, és jó hatásfokkal rendelkeznek. Az EI magok például elterjedtek a hálózati transzformátorokban. A lemezelt felépítés csökkenti az örvényáramú veszteségeket.
- Tekercselt (C-mag) transzformátorok: Ezekben a magokban a szilíciumacél szalagot szorosan feltekercselik, majd impregnálják. Előnyük a jobb mágneses tulajdonságok és a kisebb szórási induktivitás az azonos méretű lemezes magokhoz képest.
- Toroid magok: A toroid transzformátorok gyűrű alakú maggal rendelkeznek, amelyre egyenletesen tekercselik a primer és szekunder tekercseket. Kiemelkedő előnyük a rendkívül alacsony szórási induktivitás és a magas mágnesezési induktivitás, ami minimális üresjárási áramot és kiváló hatásfokot eredményez. Emellett kompaktak és kevésbé szórnak elektromágneses teret. Ha tőlem rendelnek egy 300 VA-es toroidot erősítőbe, akkor én 300 VA-est fogok csinálni, ami sokkal megbízhatóbb, mint egy kompromisszumos megoldás. A toroidnál a 3,5 A/mm² áramsűrűség is alkalmazható, ami hagyományos magoknál már soknak számít.
4.2. A Vasmag Anyaga és a Gerjesztés
A vasmag anyaga alapvető fontosságú. A lágymágneses anyagok, mint a szilíciumacél, alacsony hiszterézis-veszteséggel rendelkeznek, ami azt jelenti, hogy könnyen mágnesezhetők és lemágnesezhetők. Az anyag telítési pontja (ahol $B_{\mathrm{max}}$ elérhető) befolyásolja, hogy mekkora gerjesztést lehet felvinni a magra. Korábban már hoztam fényképeket NDK-ban a '70-es évek elején készült trafókról, amiknek akár 1,8 T-ig fel lehetett vinni a gerjesztését. Fontos kérdés, hogy a konkrét vasad tudja-e ezt az értéket. A betonacél vagy a drótkötél nem lágymágneses és nem is lemezelt, így bár működhet rajtuk transzformátor, a hatásfokuk rendkívül rossz lenne, és nem lennének gazdaságosak. "Szitával is lehet vizet meríteni…" - de milyen hatásfokkal?
5. Huzalméretezés és Áramsűrűség: A Hőtermelés és Terhelhetőség Szabályai
A transzformátor megbízható és hatékony működéséhez elengedhetetlen a megfelelő huzalvastagság kiválasztása. Ez közvetlenül befolyásolja a tekercsek ellenállását, a hőtermelést és a maximális áramterhelhetőséget.
5.1. A Megengedett Áramsűrűség Szerepe
A huzalvastagság és a terhelhetőség közötti kapcsolatot az áramsűrűség ($\mathrm{A/mm^2}$) írja le. Ez az érték megmutatja, hogy egy adott keresztmetszetű huzalon mekkora áram folyhat át anélkül, hogy az túlzottan felmelegedne. A megengedett áramsűrűség 2,5 - 5 A/mm² között szokott lenni rézhuzal esetén. Toroid trafónál a 3,5 A/mm² is megengedett. Ez a tartomány függ a tekercselés módjától, a hűtési viszonyoktól és a megengedett hőmérséklet-emelkedéstől. Minél nagyobb az áramsűrűség, annál nagyobb a rézveszteség és a hőtermelés.

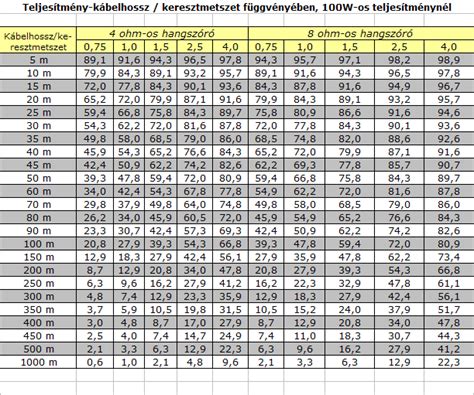

5.2. Huzalvastagság Kiszámítása és a Tekercselési Ablak
A huzalátmérőt megmérve és a keresztmetszetét kiszámolva becsülhető a megengedett áram. A huzal keresztmetszetét ($Ah$) a következő képlettel kaphatjuk meg egy $d$ átmérőjű huzal esetén:$$Ah = \frac{d^2 \cdot \pi}{4}$$Ebből az $I$ áramhoz szükséges keresztmetszet ($Ah$) az áramsűrűség ($J$) alapján:$$Ah = \frac{I}{J}$$Ha az erősítőhöz egy $2 \cdot 30\ \mathrm{V}$-os szekunderre van szükség, amelynek mondjuk $5\ \mathrm{A}$-es áramot kell leadnia (ami egy 300 VA-es transzformátorra utal), akkor $J=3,5\ \mathrm{A/mm^2}$ áramsűrűséggel számolva a szekunder huzal keresztmetszete:$$Ah = \frac{5\ \mathrm{A}}{3,5\ \mathrm{A/mm^2}} \approx 1,43\ \mathrm{mm^2}$$Ebből a huzalátmérő:$$d = \sqrt{\frac{4 \cdot Ah}{\pi}} = \sqrt{\frac{4 \cdot 1,43\ \mathrm{mm^2}}{\pi}} \approx 1,35\ \mathrm{mm}$$Tehát a szekunder tekercshez körülbelül $1,35\ \mathrm{mm}$ átmérőjű huzalra lenne szükség. A primer tekercs keresztmetszete a névleges 230 V-os áramból számítható, figyelembe véve a transzformátor teljesítményét. A számolt menetszámokkal 2 szál ~0,5-ös huzalból a primer, 3 szál 1-es huzalból a szekunder (ezek az értékek a felhasználó adataiból származnak). Ez a keresztmetszet el fogja bírni a terhelést, de lehet, a vas kissé melegedni fog. Fontos, hogy beleférjen az ablakba; számold ki, mielőtt nekiállsz! A vaskeresztmetszetből önmagában nem becsülhető a teljesítmény, a huzalvastagság azonban már jobb kiindulási pont.
5.3. Feszültségesés Terhelés Alatt
A transzformátoron terhelés alatt feszültségesés lép fel. Azt már említettük, hogy a terheletlen transzformátornál a primer és szekunder tekercsek menetszámainak aránya akkora, amekkora a primer és szekunder feszültségek aránya. Ez az átfolyó árammal arányos feszültséget vonja ki a szekunder oldalon a kapocsfeszültségből. Ha nincs terhelés, semmit nem von ki, ha rövidzár a terhelés, akkor mind a 30 V-ot kivonja, mint a két szélsőséges esetben. Ezért egy erősítőhöz szükséges transzformátornál fontos a megfelelő méretezés, hogy a feszültségesés ne legyen túl nagy.
6. Meglévő Transzformátorok Vizsgálata és Áttekercselése: Lépésről Lépésre
Ha egy meglévő transzformátort szeretnénk áttekercselni vagy adaptálni, bizonyos lépéseket be kell tartanunk a biztonságos és pontos munka érdekében.
6.1. A Primer Tekercs Tesztelése és a N/U Arány Meghatározása
- Biztonsági teszt izzóval: Ha szünetmentes tápban volt a trafó, akkor a 230V-os oldalt kösd rá egy izzón (>100W) keresztül a hálózatra. Ekkor a szekunder feszültséget tudod mérni közelítően, az izzón pedig látod, hogy körülbelül mekkora áramot vesz fel, illetve ha hibás, megakadályozza a zárlatot. Ha eddig jó, akkor izzó nélkül is ki lehet próbálni. Várhatóan az akku feszültségnél valamivel kevesebb lesz a kimenő feszültsége. Ha nem vesz fel túl sok áramot, akkor a primer már jó is.
- Üresjárási áram mérése: Mérd meg a vékony tekercs (primer) áramfelvételét a 230 V-ról! Ha üresjárásban több 0,5 A-nél, akkor hozzá kell tekerni néhány menetet, mert a vasmag túlgerjesztett.
- Primer ellenállás mérése: Én megmérném a primer tekercsek ellenállásait, illetve, hogy sok vég közül melyik, melyik tekercshez tartozik. Ebből elég jól megbecsülhető a teljesítmény, körülbelül P = 2000/R (hol P wattban, R ohmban).
- Szekunder feszültség mérése: Mérd meg a szekunder által leadott feszültséget!
6.2. A Szekunder Tekercs Menetszámának Meghatározása és Áttekercselése
- Menetszám visszaszámlálás: Számold le a jelenlegi szekundereket! Ehhez szét kell szedni a trafót, ami impregnálás miatt nem egyszerű, különösen kétoszlopos kivitel esetén. Letekercselés közben pontosan számold a meneteket.
- Voltonkénti menetszám kiszámítása: Oszd el a letkerelt szekunder feszültségét a megszámolt menetszámmal. Ezzel megkapod a voltonkénti menetszámot ($N/U$).
- Kívánt menetszám kiszámítása: A kívánt új feszültséget szorozd meg ezzel a kapott számmal, és megvan, hány menetet kell visszatekerned. Add hozzá annyit, amennyit a primer/szekunder feszültség aránya szerint kell, a rátekert menetszám miatt.
- Primer megőrzése: Ha hálózati trafó volt, a primert nem kell bántanod, az maradhat. Ha leválasztó (biztonsági) trafó volt, akkor kisebb gerjesztéssel számolták, tehát nagyobb menetszámok vannak rajta, és nem a maximum.
- Sorba kötés: Ha teljesen egyformák a szekunder tekercsek feszültség és terhelhetőség szempontjából, akkor sorba is kötheted őket és szimmetrikus, azaz 2x24V-ot kaphatsz belőle.
Mi az a UPS és hogyan működik?
7. Hol és Hogyan Készíttessünk vagy Tekercseljünk Transzformátort?
A transzformátor tekercselés egy speciális szakma, és nem mindenki rendelkezik otthon a szükséges eszközökkel vagy tapasztalattal. Két fő opció áll rendelkezésre: professzionális gyártás vagy otthoni tekercselés.
7.1. Professzionális Tekercselő Műhelyek
A legjobb minőség és megbízhatóság érdekében érdemes szakosodott műhelyt felkeresni. Budapesten és környékén szerencsére még mindig vannak olyan helyek, ahová bemegy az ember, ha készíttetni szeretne néhány tekercset és transzformátort. Magával viszi a csévetestről készített rajzot a pontos adatokkal, megmondja, hogy milyen huzalokból szeretné elkészíttetni a munkadarabot, és ott legyártják a csévetesteket és rá is tekercselik a vezetéket. Ez biztos, hogy sokkal jobb, mint az otthon összetákolt tekercselőgépen elkészített akármilyen tekercs. Az árak változhatnak, de az eredmény garantáltan a kívánt specifikációknak megfelelő lesz.
7.2. Otthoni Tekercselés Kihívásai és Megoldásai
Ha nincs más megoldás, akkor otthoni tekercselésre is sor kerülhet. Ehhez azonban számos kihívással kell szembenézni:
- Csévetest gyártása/beszerzése: Ez okozza a legnagyobb problémát. Kevés embernek van otthon esztergagépe, hogy például azt a megfelelő átmérőjű fa hengert leesztergálja, amire majd a csévetestet ráhúzza tekercselés közben. Hasáb esetén meg a faesztergályoshoz kell bemenni a méretekkel.
- Tekercselőgép elkészítése: Bár otthon összetákolt gépeken is lehet tekercselni (például fúrógéppel, kézzel), ezek pontossága és hatékonysága elmarad a gyári megoldásoktól. Régebben én is tekertem sok trafót: kézzel, vagy fúrógéppel. Nem lettek rosszabbak mint a gyáriak, bár a morgással néha meg kellett küzdeni.
- Tekercselőhuzal beszerzése: A megfelelő átmérőjű zománcozott rézhuzal beszerzése is problémás lehet kisebb mennyiségben.
Az otthoni tekercselés során a precizitás és a türelem kulcsfontosságú. A tekercsek egyenletes elhelyezése, a rétegek közötti megfelelő szigetelés és a huzalfeszítés mind hozzájárulnak a jó minőségű és megbízható transzformátor elkészítéséhez.
8. Transzformátor Hibák és Elhárításuk: Tanulságok a Gyakorlatból
A transzformátorok, mint minden elektromos alkatrész, meghibásodhatnak. A hibák felismerése és a biztonságos elhárítás alapvető fontosságú.
8.1. Meghibásodott Erősítő Trafó Diagnózisa
Ahogy a Technics SU-V500 erősítő esetében is látható, a trafó meghibásodhat úgy, hogy minden szekunder körnek van ellenállása, de feszültség nem mérhető rajtuk. Valószínűleg átégett a schell lakk benne, és talán ezért van mérhető ellenállás, de nem vezet áramot. Ilyenkor a tekercsek közötti szigetelés megsérül, ami menetzárlatokhoz vagy szakadáshoz vezethet. Az üresjárási áram mérése segíthet diagnosztizálni a problémát. Ha a primer túl sok áramot vesz fel terhelés nélkül, az menetzárlatra utalhat.
8.2. Rövidzárlat elleni Védelem és Óvintézkedések
Egy kis hangfalban volt egy 2x12V-os trafó, 1.25A-es, ami elfüstölt, mert nem bírta a rövidzárlatot. Ez rávilágít arra, hogy a transzformátorokat védeni kell a rövidzárlattól. A primer oldalon elhelyezett olvadóbiztosítékok és termikus megszakítók kritikus fontosságúak a transzformátor és a csatlakoztatott eszközök védelmében. Amikor transzformátorokkal dolgozunk, mindig a biztonság az első. Ne feledjük, hogy a hálózati feszültség életveszélyes lehet. Mindig húzzuk ki a transzformátort a hálózati aljzatból, mielőtt bármilyen mérést vagy beavatkozást végrehajtunk! Az izzóval való tesztelés is egy jó védelmi intézkedés.
9. Gyakori Tévedések és Félreértések a Transzformátorokról
Számos tévhit kering a transzformátorokról, amelyek megnehezíthetik a helyes méretezést és a hibaelhárítást.
9.1. A Súly nem Egyenlő a Teljesítménnyel
Egy régi iskolatársam kérdése: "Egy 20 kg-os trafó mit tudhat?" A válasz: semmi! Nincs ilyen összefüggés. A transzformátorok méretezése elég bonyolult, sok változót kell figyelembe venni, és optimalizálni a kívánt felhasználás függvényében. Ugyanolyan vaskeresztmetszetű, ugyanolyan anyagú mag és köpeny típusú trafók nagyon eltérő teljesítményűek lehetnek, a mag típusúak sokkal nagyobbak. A súly a felhasznált anyagok mennyiségére utal, de önmagában nem mond semmit a leadható teljesítményről vagy a hatásfokról.
9.2. A "Különleges Vas" Mítosza és a Vasmag Fontossága
"Ez akkor nagyon különleges vas, vagy nagyobb frekin ment?" Kérdés merülhet fel, ha egy adott teljesítményű transzformátor szokatlanul kicsinek tűnik. A vasmag anyaga és felépítése azonban döntő. A betonacél nem lágymágneses és nem is lemezelt. Ha az lenne, akkor lehetne rá tetszőleges teljesítményű trafót tekerni, csak nem lenne gazdaságos. Egy tekercs drótkötélre tekert kétcsévés trafó, ahol a kötél volt a vasmag, működött, pedig nem lemezelt és nem is lágy, hanem igencsak acélos. De milyen hatásfokkal? Nem lemezelt, de keresztirányban mégis sokkal nagyobb az ellenállása, mint egy tömör rúdnak. A legelső energetikai trafók magjai is huzalból voltak tekercselve. Én meg kapupánt csavarra készítettem életem első trafóját. De most nem a működés volt kérdéses, hanem a teljesítmény/keresztmetszet. Mondjuk igazából vas sem kell feltétlenül egy trafóba, de akkor hol van teljesítmény? A fluxus ($Fi$) pedig $A \cdot B$, ahol $A$ a vaskeresztmetszet, $B$ pedig az indukció amplitúdója. Szóval mégiscsak szerepel benne a vasmag keresztmetszete a teljesítmény meghatározásában.
A transzformátorok világa tele van érdekességekkel és árnyalatokkal. A sikeres adaptáció vagy tervezés a mélyreható elméleti tudás és a gyakorlati tapasztalat ötvözésén múlik. Az itt bemutatott információk remélhetőleg segítséget nyújtanak azoknak, akik hasonló kihívásokkal szembesülnek.
