A modern gépjárművek alapvető elemei közé tartoznak a rugók, amelyek kulcsszerepet játszanak a biztonságos és kényelmes közlekedésben. Az autó spirálrugója, angolul "coil spring", a felfüggesztési rendszer egyik legfontosabb alkotóeleme, amely segít elnyelni az útegyenetlenségekből származó ütéseket és rázkódásokat, biztosítva ezzel a jármű stabilitását és a vezetési komfortot. Ez a tekercs alakú rugó felelős az úthibák tompításáért, a menetkomfort növeléséért és a jármű stabilitásáért. Ha meghibásodik, nemcsak az utazás kényelme csökkenhet jelentősen, hanem komoly biztonsági kockázatot is jelenthet. A spirálrugó hiba nem mindig jár azonnal észlelhető tünetekkel, ezért fontos felismerni az árulkodó jeleket és mielőbb szakemberhez fordulni.
A Rugózás Alapvető Szerepe a Gépjárművekben
A rugózás az autók felfüggesztésének egyik fő alkotóeleme. Az autók felfüggesztésének az a feladata, hogy maximalizálja a tapadást az autó kerekei és az úttest között, a haladó gépjármű könnyen kormányozható maradjon, mindezt úgy, hogy a benne utazók komfortérzete is megfelelően legyen kiszolgálva. Ha az úttest mindenütt egyformán lapos lenne - mindenféle úthiba nélkül - akkor nem is lenne szükség felfüggesztésre. Azonban ez nem így van, és ezt mi, magyar utakat használók sajnos jól tudjuk, érezzük. Az úthibákon a kerekek különböző mértékben elemelkednek, majd a gravitáció következtében a kocsiszekrénnyel visszatérnek az útfelületre. Lengéscsillapítás, felfüggesztés nélkül az úthibák által közvetített energiát mind a kocsiszekrénynek adná át a forgó kerék, akkor is, amikor az útegyenetlenség miatt felfelé mozdul el, és akkor is, amikor megpróbál visszatérni előző állapotához. Szükség van tehát egy rendszerre, ami elnyeli a felesleges energiákat, megóvva a segédkeretet és vele a kocsiszekrényt, gondtalanná téve az utazást, és megoldva az út felületének lekövetését a kerekek által.
A kemény rugójú autó rendszerint sportosabb és rázósabb, míg a puhább rugózású pedig imbolygósabb és kényelmesebb utazást biztosít. Ez a rugózási karakterisztika jelentősen befolyásolja a jármű menettulajdonságait és a vezetői élményt. A rugózás mit sem ér csillapítás nélkül, ezért elengedhetetlen a lengéscsillapítókkal való összehangolt működés.
A Gépjárművek Rugózásának Főbb Típusai
A gépjárművek rugózását napjainkban három fő módszerrel (rugós taggal) oldják meg.
1. Csavarrugók (Spirálrugók)
Ez a legelterjedtebb rugózási típus a személyautókban és számos kisteherautóban. A spirálrugó egy hosszú, rugalmas anyagból (általában acélból) készült tekercs. Lényegében egy feltekert rugalmas acélrúd, ami erő hatására összenyomódik, majd visszaugrik eredeti állapotára. A tekercsrugók rugósáv acélból készülnek, és az arkhimédészi spirál síkjában tekerjük fel őket. A tekercsek közötti állandó távolság megakadályozza az egyes tekercsek érintését, és biztosítja, hogy a rugó kis súrlódással működjön. Lineáris rugókarakterisztikával rendelkezik, ami azt jelenti, hogy a deformáció arányos az alkalmazott erővel.
- Előnye: Kis helyen elfér és így könnyen integrálható a számos felfüggesztési megoldásba.
- Hátránya: Csak hosszirányú rugóerő (nyomóerő) felvételére alkalmas, emiatt a jármű felfüggesztésében sok egyéb alkatrészekre (pl. lengőkarok) is szükség van.
2. Laprugók
A laprugóban ívelt acéllapok vannak párhuzamosan kötegelve egy rugókötegben, vagy újabban már akár csak egy rugólap is előfordulhat.
- Előnye: Oldalirányú erők és nyomatékok felvételére is alkalmas, emiatt a laprugó nem csak rugóként szolgál, hanem rögzíti is a jármű tengelyét (hídját) az alvázhoz. Így ez az egyik legköltséghatékonyabb megoldás, és lineáris rugókarakterisztikával rendelkezik.
- Hátránya: Nagy, hosszirányú helyigény a csavarrugókhoz képest.
3. Légrugók
A légrugóba egy kompresszor segítségével (ami lehet a járművön) vagy valamilyen külső egység (pl. benzinkúton, szervizben található kompresszor) juttatnak levegőt.
- Előnye: A rugóerő a levegő nyomásának változtatásával az adott terheléshez állítható, így a rugóerő változtatható. Progresszív rugókarakterisztikával rendelkezik, ami azt jelenti, hogy a rugó ellenállása a terhelés növekedésével aránytalanul nő.
- Hátránya: Költséges és egyben komplex megoldás. Karbantartást igényel.
- Segédlégrugós rendszerek: A légrugó valamilyen más rugóval párhuzamosan (pl. laprugó) veszi fel a jármű terhelését. Ilyen esetekben a segédlégrugót hívják tehermentesítő légrugónak is, mivel bizonyos terhelésnél részben tehermentesíti a laprugókat a terheléstől.
A Lengéscsillapító: A Rugózás Elengedhetetlen Kiegészítője
A rugózás mit sem ér csillapítás nélkül. A lengéscsillapítók anélkül csillapítják a rugózás ártalmas lengéseit, hogy megakadályoznák a rugók szabályos működését. Elnyelik a rugók, illetve a gumiabroncsok által gerjesztett többletenergiát, így a kerekek nem pattognak az úton.
Ha elhasználódott lengéscsillapítókkal autózunk, csökken a gumiabroncsok tapadása a kanyarokban, nehezebb a járművet kormányozni, valamint megnő a vízen siklás veszélye. Nem megfelelő állapotú lengéscsillapítókkal veszélyes mértékben megnő a féktávolság. Továbbá számos alkatrész idő előtti elhasználódásához vezetnek, különös tekintettel a gumiabroncsokra. Ha nem megfelelő állapotú lengéscsillapítókkal autózunk, fékezéskor az autó „bólint”, gyorsulás közben megemelkedik, a kanyarokban pedig könnyebben kisodródik. A lengéscsillapítók biztosítják a kerekek megfelelő tapadását, bármilyen egyenetlen is legyen az út. Így nem csak kiváló úttartást biztosítanak, hanem a hatékony fékezést is elősegítik.
A lengéscsillapítót a műszaki nyelvben „kettős hatású” hidraulikus csillapítóteleszkópnak nevezik, mivel a húzó és a nyomó terhelésekre csillapítólag hat. A hidraulikus csillapítóteleszkópban a be- és kirugózáskor egy dugattyúrúdon (szár) vezetett dugattyú mozog fel- és le egy olajjal, gázzal vagy olajjal és gázzal töltött hengerben. Utóbbi esetben a gázt az olaj hűtésére használják a hatékonyság növelése miatt. A hengerben a dugattyú be- és kifelé történő mozgásakor az olaj szűk csatornákon és szelepeken áramlik keresztül a dugattyú egyik oldaláról a másik felé. A szelepek átmérőjével szabályozható az áramlás sebessége, így a lengéscsillapító (gátló) keménysége. Minél lassabban áramlik át az olaj, annál keményebb a gátló. Minél nagyobb nyomás érkezik a karosszériától és a kerékfelfüggesztéstől a lengéscsillapítóhoz, annál nagyobb a dugattyú mozgásának sebessége. Ezzel megnő az olaj áramlási ellenállása, és így a csillapító hatás.
Az autógyártás fejlődésével együtt a lengéscsillapítás is új utakat talált magának, a ma használt legkomplexebb rendszert az adaptív felfüggesztés képviseli. Az adaptív lengéscsillapítás során a ki- és berugózást beépített elektromágnes szelepekkel elektronikus vezérléssel befolyásolják, valós időben alkalmazkodva az útviszonyokhoz és a vezetési stílushoz.
A lengéscsillapító kopásának 5 jele | AUTODOC
Gépjármű-Felfüggesztési Rendszerek Áttekintése
A fenti háromféle rugóstag segítségével rengeteg különböző típusú gépjármű felfüggesztés létezik, melyek nagyon sokféleképpen csoportosíthatók.
Merev Tengelyes Felfüggesztés
Az azonos tengelyen lévő kerekeket egy merev tengely (híd) köti össze. A hidat az alvázhoz a laprugó rögzíti (egyéb elemekkel együtt: lengéscsillapító és egyes esetekben stabilizátor rúd). Ilyen hátsó felfüggesztéssel rendelkeznek napjainkban a legelterjedtebb európai kistehergépjárművek és a legtöbb nehéztehergépjármű is. Személygépkocsikban hátsó tengelyként alkalmaznak merev tengelyeket, mert első tengelyként nem férnének el a motor alatt. Nagy terhelhetősége miatt teherautóknál mindkét tengelyen elfogadott építési mód.
- Bendzsó-tengely: Háza két, egymással összehegesztett acéllemezből áll. Általában laprugókkal rögzített a kocsiszekrényen.
Független Kerékfelfüggesztések
A független kerékfelfüggesztés kisebb helyet foglal és kisebb a rugózatlan tömeg, ami javítja a rugózási komfortot és a tapadást.
Hossz-/Keresztlengőkaros Felfüggesztés Csavarrugókkal: Ennél a megoldásnál a csavarrugók alsó része a lengőkarokon kerül rögzítésre, míg a csavarrugók felsőrésze pedig az alvázhoz kapcsolódik. Ilyen hátsó felfüggesztéssel rendelkeznek napjainkban a legelterjedtebb európai 2,5 - 3,5 tonna össztömeg közötti (kisebb méretű) kistehergépjárművek, de nagyon sok közép- és alacsony árkategóriájú személyautó is.
McPherson Felfüggesztés: A legtöbb kistehergépjármű esetén a kormányzott keréknél, valamint számos személyautó első tengelyénél ún. McPherson vagy ahhoz hasonló felfüggesztéssel találkozunk. Ennél a megoldásnál a csavarrugó belsejében fut a lengéscsillapító, ami egyben egy lengőkar szerepét is ellátja, és ami az ún. toronyban csatlakozik az alvázhoz. Ez egy önhordó felépítésű kocsiszekrénynél alkalmazott megoldás, melynél egyes részegységeket, a hajtáslánc és a futómű elemeit különálló vázhoz rögzítik. A McPherson-felfüggesztés a kettős keresztlengőkaros felfüggesztés módosulata, a felső lengőkar hiányával.
- Példa: RENAULT SCENIC 2 (JM) első spirálrugó csere [ÚTMUTATÓ AUTODOC] (ez a típus valószínűleg McPherson-elven alapuló első felfüggesztéssel rendelkezik, ahol a spirálrugó a lengéscsillapítóval egy egységet alkot).
Keresztirányú Laprugó a Motor Alatt: Ennél az egyedi megoldásnál egy laprugó a jármű motorja alatt kerül beépítésre, és a laprugó két vége a jobb- és baloldali tengelycsonkon van rögzítve. Kevés gyártó alkalmazza.
Kettős Keresztlengőkaros Felfüggesztés (Dupla-A lengőkaros): Ismert még dupla-A lengőkaros felfüggesztésként is, utalva az alsó- és felső lengőkarok formájára, ami valójában két-két háromszöget zár be. Az alsó keresztlengőkarra támaszkodó rugós tag biztosítja a szükséges függőleges irányú tartást. Ezt a fajta kerékfelfüggesztést kis szerkezeti magasság és nagy rakodási szélesség jellemzi, ami olyan felfüggesztés alkalmazását teszi lehetővé, amely különösen kedvező a futómű sportos beállítása szempontjából. A Forma 1-es autók építésénél például a mai napig ez az egyetlen változatlan formában alkalmazott megoldás. A kettős keresztlengőkaron felfüggesztve rugózáskor egyáltalán nem, vagy csak nagyon kis kerékösszetartás-, ill. dőlésszög-változás következik be. Azonos hosszúságú keresztlengőkarokat alkalmazva rugózáskor a kerekek dőlésszöge nem, csak összetartása változik. Különböző hosszúságú keresztlengőkarokat felhasználva az összetartás és a dőlés is csak minimális mértékben változik.
Kapcsolt Lengőkaros Tengely: Ebben az esetben két hosszlengőkar egy U alakú acél tengelytartóval van összehegesztve. A hegesztés helye nem a lengőkarok végénél található - mint a kapcsolt lengőkaros tengelynél -, hanem nagyjából a hosszlengőkarok közepén. A hátsó tengely oldalirányú vezetésére két, közbenső emelőhöz kapcsolódó, harántirányú rudat (Watt-rudazat) alkalmaznak, amelyek a kerekeket kanyarban haladva is az úttestre merőlegesen tartják. A rugózatlan tömegek csökkentésére a tengelyhajtást elválasztják a tengelytől és a felépítményen rögzítik. Az erőátvitelt két-két csuklóval és hosszkiegyenlítővel felszerelt tengelyek végzik.
Többlengőkaros Felfüggesztés (Multilink): Ennél a kerékfelfüggesztésnél a kerék közepe alatt elhelyezett keresztlengőkar (többnyire háromszög alakú lengőkar), a rugóstag és a nyomtávrúd biztosítja a kerékvezetést. A keresztlengőkar két darab gumi-fém tartóval kapcsolódik a segédkerethez. A hosszirányú (első tartó) és harántirányú (hátsó tartó) erők funkcionális különválasztása optimális agilitást, menetbiztonságot és komfortot tesz lehetővé anélkül, hogy a két erő kedvezőtlenül hatna egymásra. A felső keresztlengőkart lengéscsillapítóval helyettesítették, amelyre a tengelycsonk van rögzítve. A lengéscsillapító rugalmas gumiágyazással (toronycsapágy) kapcsolódik a kocsiszekrényhez. E rögzítési pont és a lengéscsillapítón levő rugótányér között csavarrugó van.

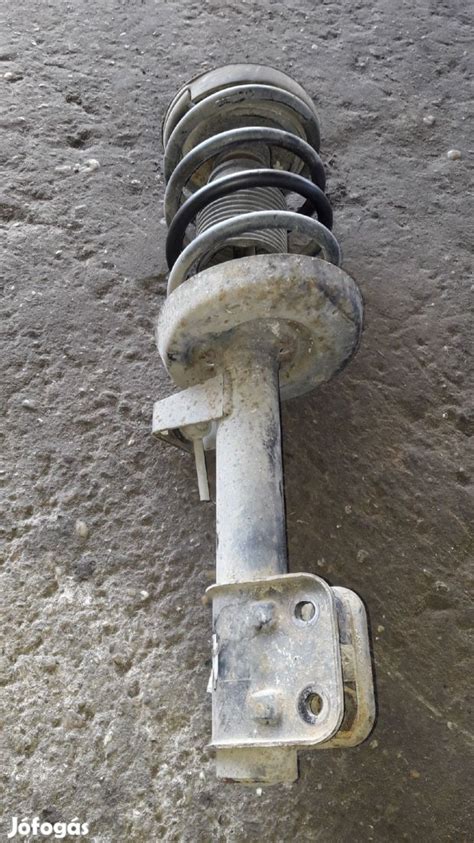

A Spirálrugó (Tekercsrugó) Működése és Jelentősége az Autóban
A spirálrugó az autó futóművének egyik alapvető, mégis gyakran háttérbe szorított alkatrésze, pedig szerepe kulcsfontosságú a biztonságos és kényelmes közlekedésben. Mire jó a spirálrugó? Összeszedtünk pár tényt az autórugóról. A rugó (spirálrugó) minden autóban megtalálható alkatrész. Főként az autó súlyának megtartásáért és a lengések csillapításáért felel. A spirálrugók támasztják alá a gépjármű súlyát, így megfelelő magasságban tartják a karosszériát az úttesthez képest. A spirálrugó eközben még az úttest egyenetlenségeiből adódó hatásokat is csillapítja. A lengéscsillapítóval együttműködve biztosítja, hogy az autó egyenetlen útfelületen is stabilan és kényelmesen haladjon. Működése során a rugó elnyeli az úthibákból származó energiát, majd visszanyeri eredeti formáját, ezzel megakadályozva, hogy a jármű túlzottan rázkódjon. Ez a feltekert acélrúd, ami erő hatására összenyomódik, majd visszaugrik eredeti állapotára.
Ha a spirálrugó elgyengül, eltörik vagy eldeformálódik, az komoly kihatással lehet a futómű működésére és az autó vezethetőségére. Ez különösen fontos nagy sebességnél vagy éles kanyarokban, ahol a stabilitás kulcsfontosságú.
A Spirálrugó Meghibásodásának Okai és Tünetei
Mint minden alkatrész, a spirálrugó is idővel elhasználódik. Az elhasználódás nagyon szembetűnő, hiszen ilyenkor az autó vezetési élménye romlik. A mindennapos használata közben a rugó veszít a rugalmasságából, nyúlni fog. Kopás és elhasználódás: Az idővel és használattal a spirálrugók veszíthetnek rugalmasságukból és hatékonyságukból. Törés: A spirálrugók törhetnek, különösen nagy terhelés vagy korrózió hatására.
A Meghibásodás Okai
A spirálrugó hibája leggyakrabban az anyagfáradás és korrózió következménye. Az időjárási viszontagságok, mint a sózott utak vagy a nedvesség, komoly károkat okozhatnak a rugó felületén. Az apróbb repedésekből idővel törések alakulhatnak ki, különösen akkor, ha az autót rendszeresen nagy terhelés éri. Az erőteljes vezetési stílus, például gyors kanyarvétel vagy hirtelen fékezés, szintén megrövidítheti a rugó élettartamát. Nem megfelelő szerelés vagy silány minőségű alkatrészek alkalmazása szintén hozzájárulhat a korai hibákhoz.
A Meghibásodás Tünetei
A spirálrugó hibája többféle tünettel jelentkezhet, de ezek gyakran fokozatosan, lassan alakulnak ki. Fontos felismerni az árulkodó jeleket:
- A jármű egyik oldalának lesüllyedése: Ez az egyik legjellemzőbb jel, ami főleg parkoláskor válik szembetűnővé.
- Kellemetlen, pattogó vagy fémes zaj: Főleg bukkanók, kátyúk esetén hallható.
- Egyenetlen gumikopás: Utalhat arra, hogy a rugó már nem tartja megfelelően a jármű súlyát, ami helytelen kerékállást eredményez.
- Instabil jármű, dőlés kanyarodáskor: A jármű instabillá válhat, kanyarodáskor túlságosan dőlhet.
- Túlzott előrebukás fékezéskor: A rugó hibája miatt az autó orra jelentősen lesüllyedhet fékezéskor.
- Törött rugódarab láthatósága: Egyes esetekben a rugó törött darabja láthatóvá válik a kerékjárati ívben, vagy akár ki is eshet az alkatrészből. Akkor sem érdemes kockáztatni, amikor kis darab törik le az autórugóból. Maximum a szerelőig óvatosan el tudsz vele gurulni, de ezt sem javasoljuk.
A Spirálrugó Meghibásodásának Diagnosztizálása és Cseréje
A spirálrugó hibájának pontos megállapítása leginkább műhelyi körülmények között, emelő segítségével történik.
Diagnosztizálás
A szakember ilyenkor megvizsgálja a rugó teljes hosszát, repedések, törések, deformációk után kutatva. Vizsgálják továbbá a rugó állását, valamint összevetik a bal és jobb oldali rugók hosszát és állapotát. Ha az autó egyik oldala látványosan alacsonyabb, az erősen gyanús jel. A próbaút során a szerelő figyeli az autó viselkedését, különösen az úthibákon áthaladva.
Csere
A spirálrugók rendszeres ellenőrzése és karbantartása elengedhetetlen a jármű biztonságos és kényelmes működéséhez. Ha bármilyen szokatlan zajt, egyenetlen járműmagasságot vagy egyéb problémát tapasztalunk, fontos, hogy szakemberhez forduljunk a spirálrugók ellenőrzése és szükség esetén cseréje érdekében.
- Páros Csere: A spirálrugó cseréje jellemzően párban történik, vagyis ha az egyik oldalon tönkremegy, a másik oldalt is cserélni szokták. Ez biztosítja az autó egyensúlyát és a felfüggesztés megfelelő működését. Abban az esetben, ha egy ugyanolyan használtsági fokú, méreteiben megegyező rugó kerül felhasználásra, akkor elvileg nem muszáj mindkét rugó cseréje, de a szakértők azt ajánlják, hogy célszerű mindkét rugó egyidejűleg cserélni.
- Szakértelem és Célszerszámok: Rugók és lengéscsillapítók cseréjéhez célszerszámok szükségesek, melyek megléte esetén is veszélyes művelet, mivel a rugókat összehúzott állapotban lehet szerelni. Az összehúzott spirálrugóban hatalmas energia raktározódik, mely komoly sérüléseket tud okozni, ha elszabadul. A lengéscsillapító szerelése nem egyszerű feladatok közé tartozik, főleg a nagy erejű rugó biztonságos eltávolítása. Egy megfelelő rugóösszehúzó megkönnyíti és meggyorsítja a lengéscsillapító szerelését.
- Helyes Beszerelés: A beszerelés során fontos, hogy a szétszerelés előtt a szerelő megjegyezze a rugónak a rugótányérokhoz viszonyított helyzetét. Míg az össze nem nyomott oldalterheléses rugók banán alakúak, a szereléskori terhelés alatt kiegyenesednek, feltéve, hogy helyesen történt a beszerelés. Helytelen beszerelés esetében azonban a felső rögzítés sérülhet, és a rugó elhajolva maradhat.
- Utólagos Ellenőrzések: A csere során a futómű többi elemét is ellenőrizni szokták, hogy kizárjanak más rejtett hibákat. Az új rugók beszerelését követően futóműbeállításra is szükség lehet, hogy az autó visszanyerje optimális menettulajdonságait.
- Figyelem! - Amatőr Javítások: Bár vannak olyan vállalkozások, akik azt ígérik, hogy meg tudják javítani, de általában egy új „autórugó” ára kedvező, így nem érdemes ezen spórolni. Sajnos láttunk már olyat is, hogy valaki az eltört spirálrugóját otthon meghegesztette. Egy pár méterig valóban működhet ez a megoldás is, de ez borzalmasan balesetveszélyes, hiszen el fog törni. Kb. 70 km/óra környékén szinte borítékolható a tragédia. Ez tényleg csak egy pár ezer forintos alkatrész, amin nem szabad garasoskodni. Vannak szakik, akik otthon próbálkoznak meg az alkatrész cseréjével, de ha nincs megfelelő rutinjuk és eszközük, akkor kétségbevonhatatlan, hogy baleset lesz, hiszen a rugót össze kell húzni. Sokszor bontott autórugót szeretne a tulajdonos beszereltetni, költségoptimalizálás miatt. Ezzel nincs semmi gond, de ha 1 év múlva cserélni kell, akkor többet veszített az autós, mint amennyit nyert.
A Spirálrugók Élettartamának Meghosszabbítása: Megelőzés és Karbantartás
A spirálrugó hiba nemcsak a kényelmet csökkenti, hanem komoly biztonsági kockázatot is jelent. A futómű stabilitása, az autó irányíthatósága és a fékút hossza is függ a rugó állapotától. A megelőzés olcsóbb és biztonságosabb megoldás, mint a késői javítás, ami akár több tízezer forintos kiadást is eredményezhet. Aki időben felismeri a spirálrugó hibáját, sok kellemetlenségtől és felesleges költségtől kímélheti meg magát.
Megelőzési Tippek
- Rendszeres Műszaki Ellenőrzés: A megelőzés egyik alapja a rendszeres műszaki ellenőrzés, különösen idősebb autók esetében. Ajánlott évente legalább egyszer, futómű átvizsgálással egybekötve ellenőriztetni a rugók állapotát.
- Alváz Mosása: A sózott utak használata után fontos az alváz mosása, mivel a sós lé gyorsan korróziót okoz a rugók felületén, ami az anyagfáradás mellett a törések egyik fő oka.
- Kerüljük a Túlterhelést: Az autó túlterhelése indokolatlanul nagy igénybevételnek teszi ki a rugókat, ami megrövidítheti azok élettartamát és növelheti a meghibásodás kockázatát.
- Egyenletes Vezetési Stílus: Próbáljunk meg egyenletes vezetési stílust kialakítani, kerülve a hirtelen fékezéseket, gyorsításokat és a kátyúkba való nagy sebességgel való behajtást. Ezek mind extra stresszt jelentenek a felfüggesztési rendszer számára.
Rugótekercselő Gépek: A Rugógyártás Alapjai

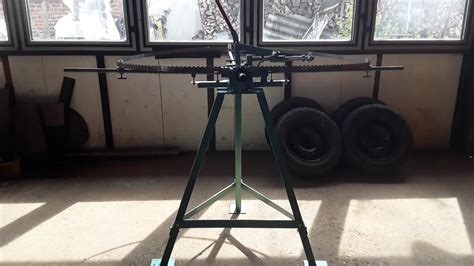

A spirálrugók és más rugótípusok gyártása speciális gépeket igényel. A rugós tekercs egy mechanikus gép, amely lehetővé teszi különböző típusú rugók tekercsgyártását. Széles körben használják különféle iparágakban és gyártóegységekben. A gép különféle típusú rugókat tud tekercselni, beleértve a feszítőrugókat, nyomórugókat, torziós rugókat és a huzalformákat.
A Rugótekercselő Gép Felépítése és Működése
A gépet különféle alkatrészekkel tervezték, beleértve az adagoló egységeket, a tekercselő állomásokat és a huzalvezető elemeket. A rugótekercs különféle funkciókkal és képességekkel rendelkezik, amelyek biztosítják, hogy hatékonyan és eredményesen tudjon kiváló minőségű rugókat előállítani.
Huzaladagoló Mechanizmus
A huzaladagoló mechanizmus a rugós tekercsgép kulcsfontosságú eleme. Biztosítja, hogy a nyersanyag-adagoló huzal folyamatos, megszakítás nélküli betáplálása történjen. A huzaladagoló mechanizmus tartalmaz egy tekercset, amely a huzalt tartja, és egy vezetőrendszert, amely a huzalt a tekercselő állomás felé irányítja. Az orsó egy orsót tartalmaz, amely a huzalt tartja. Egy motor vagy egy tárcsarendszer hajtja meg az orsót, hogy folyamatosan táplálja a huzalt. A vezetőrendszer egy huzalvezető csőből és egy görgőkészletből áll. A huzalvezető cső a huzalt a tekercselő állomás felé irányítja, miközben a görgők biztosítják a huzal egyenletes betáplálását.
Tekercselő Rendszer
A tekercselő rendszer felelős a huzal kívánt rugóformájának kialakításáért. A tekercselő rendszer egy tüskéből vagy bütyökből, egy rugóvezetőből és egy sor gallérból áll. A tüske egy fémrúd, amely köré a huzal tekercselve van. A rugóvezető segít elérni a kívánt precizitást és pontosságot a rugó tekercselése közben. A gallérokat a rugó mindkét oldalán helyezik el a tekercselés során, ami biztosítja a konzisztens és egyenletes rugóformát. A tekercselési folyamat során a huzalt a tüske köré tekerik a rugó szükséges átmérőjének és menetemelkedésének megfelelően. A rugóvezető és a gallérok segítenek a rugó egységes alakjának kialakításában a tekercselési folyamat során.
Vágórendszer
A vágórendszer feladata, hogy a tekercses rugót a kívánt hosszúságra vágja. A vágórendszer egy vágópengéből, egy tüskeeltávolító rendszerből és egy szorítórendszerből áll. A vágópenge pontosan úgy van elhelyezve, hogy a rugót a kívánt hosszúságra vágja. A tüskeeltávolító rendszer segít a tüske eltávolításában a rugó levágása után. A szorítórendszer a rugót a helyén tartja a vágási folyamat során.
Programozási és Vezérlőrendszer
A rugós tekercsgép automatizálásáért a programozási és vezérlőrendszer a felelős. A rendszer lehetővé teszi a felhasználó számára, hogy beprogramozza a gépet különböző méretű és alakú rugók előállítására. A programozási és vezérlőrendszer egy számítógépből vagy egy mikrokontrollerből áll, amely a gép funkcióit működteti. A felhasználó megadhatja a szükséges specifikációkat, többek között a huzalátmérőt, a rugóátmérőt, a menetemelkedést és a rugófordulatok számát. Miután a felhasználó megadta az összes szükséges specifikációt, automatikusan elindul és lefut többek között a gépi tekercselési és vágási folyamat.
Különleges Rugótípusok: Erőforrások és Spirálrugók
A spirálrugókat az alkatrészben úgy használják, hogy az egyik vég tengelyhez, a másik a házhoz csatlakozzon. Spirálformájuk miatt ideálisak kompenzáló rugókként kisebb 360°-os elfordulási szögekhez. A tárolt erő kompenzációként vagy helyreállító nyomatékként szolgál.
Az erőforrások olyan spirálrugók, amelyek tekercsek közötti távolság nélkül készülnek. Bár a fordulatok között is van hely, ha nincsenek megfeszítve, a kanyarok között nincs külön kiemelés. Az erőforrásokat többnyire nagy forgásszögeknél használják, legfeljebb 20 fordulatig. A terhelési profiltól függően kisebb-nagyobb súrlódást generálnak, és általában egy házba vannak beépítve. Ezt a fajta tekercsrugót rozsdamentes acélszalagból (301-es típus) készítik, és a teljes tartományában állandó erőt fejt ki. Az erő eltér attól függően, hogy a szalag kifelé vagy befelé irányuló mozgása során mérik. Ezt a fajta tekercsrugót rozsdamentes szalagból (301-es típus) készítik, és meghúzása esetén a rugó a teljes tartományában állandó húzóerőt fejt ki. Az erő eltér attól függően, hogy a szalag kifelé vagy befelé irányuló mozgása során mérik. DI belső átmérő: +/- 15%, DE külső átmérő: +/- 15%, FN max.
Alkalmazási Területek
A rugós tekercselő gépet széles körben használják a rugókat gyártó különféle iparágakban és gyártóegységekben. Ezek az iparágak közé tartozik az autóipar, a repülőgépipar, az építőipar, az egészségügy és sok más. A gép különféle típusú rugók gyártására képes, amelyeket különféle alkalmazásokban használnak, beleértve a felfüggesztési rendszereket, elektronikát, ajtózárakat és különféle egyéb mechanikai eszközöket.
