A Behúzó Tekercs Rajzának Magyarázata és a Kapcsolási Rajzok Átfogó Világa

A modern technológia alapjaiban határozza meg mindennapjainkat, legyen szó háztartási gépekről, telekommunikációs eszközökről vagy komplex ipari rendszerekről. Ezen eszközök működésének megértéséhez, tervezéséhez, karbantartásához és hibaelhárításához elengedhetetlen egy univerzális nyelv ismerete: a kapcsolási rajz. Ez a vizuális ábrázolási forma az elektromos és elektronikai áramkörök felépítését, működését és az alkatrészek közötti összefüggéseket mutatja be szabványosított szimbólumok és jelölések segítségével. A kapcsolási rajzra úgy is gondolhatunk, mint az elektronika tervrajzára, a rajzjelek pedig ennek a tervrajznak az ábécéje. Képzeljünk el egy bonyolult rendszert, amiben több száz, vagy akár több ezer alkatrész dolgozik együtt. Ezt szövegesen leírni nemcsak nehézkes, de szinte garantáltan pontatlan is lenne. Ez a vizuális nyelv garantálja, hogy egy áramkör minden eleme - legyen szó egy ellenállásról, egy tranzisztorról vagy akár egy egyszerű vezetékről - pontosan azonosítható legyen.

A Kapcsolási Rajzok Jelentősége és Története

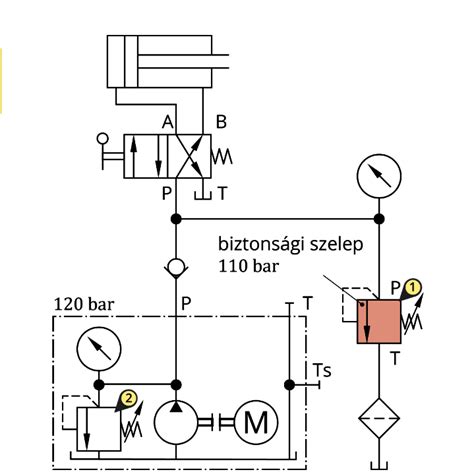

A kapcsolási rajz egy olyan műszaki dokumentum, amely grafikus szimbólumok és vonalak segítségével ábrázolja egy elektromos vagy elektronikus rendszer, áramkör vagy berendezés alkotóelemeit és azok közötti kapcsolatokat. Célja, hogy egyértelmű és szabványosított módon mutassa be az áramkör felépítését, függetlenül a fizikai elrendezéstől.

A kapcsolási rajzok jelentősége túlmutat a puszta információközlésen. Egyrészt segítségével tervezhetők meg az új rendszerek, optimalizálhatók a meglévők, és ellenőrizhető a funkcionális megfelelőség még a fizikai prototípus elkészítése előtt. Másrészt a gyártási folyamatok során a rajzok biztosítják a konzisztenciát és a pontosságot, lehetővé téve a tömeggyártást és a minőségellenőrzést. Harmadrészt, a karbantartás és hibaelhárítás során a kapcsolási rajz a legfontosabb eszköz a probléma okának azonosítására és a javítás elvégzésére.

Az elektromosság felfedezése és az első gyakorlati alkalmazások megjelenése óta az emberiség igyekezett valamilyen módon dokumentálni az elektromos rendszereket. Kezdetben ez meglehetősen kezdetleges módon, egyszerű vázlatokkal és leírásokkal történt, amelyek gyakran csak az adott alkotó számára voltak érthetőek. A 19. század végén, a villamos energia széles körű elterjedésével, valamint a távíró- és telefonhálózatok kiépítésével vált sürgetővé a kapcsolási rajzok egységesítése. Az első „modern” kapcsolási rajzok a távíró- és telefonközpontok bonyolult kapcsolási elrendezéseit igyekeztek vizuálisan megjeleníteni. Ezek a korai rajzok már tartalmaztak egyszerűsített szimbólumokat a kapcsolókra, tekercsekre és más alapvető komponensekre. A 20. század elejére a rádiózás fejlődésével és az elektronika térhódításával a kapcsolási rajzok komplexitása és fontossága is jelentősen megnőtt.

A második világháború és az azt követő technológiai robbanás, különösen a félvezető technológia (tranzisztorok, integrált áramkörök) megjelenése gyökeresen átalakította az elektronikai ipart. Ez a változás új szimbólumok bevezetését tette szükségessé, és a kapcsolási rajzok váltak az elektronikai tervezés és gyártás alappillérévé. A nemzetközi szabványügyi szervezetek, mint az IEC (International Electrotechnical Commission) és az ANSI (American National Standards Institute), kulcsszerepet játszottak abban, hogy a szimbólumok és jelölések világszerte egységessé váljanak. Magyarországon már az 1960-as évektől léteztek MSZ szabványok, amelyek iránymutatást adtak a rajzjelekre, és nagyrészt igazodtak a nemzetközi trendekhez. Ennek a következetes munkának köszönhető, hogy ma már az iparban és az oktatásban használt kapcsolási rajz jelölések közel 90%-ban egységesek.

A digitális korszakban a kézi rajzolást felváltották a számítógépes tervezőprogramok (CAD/CAE - Computer-Aided Design/Engineering), amelyek óriási mértékben felgyorsították és pontosabbá tették a rajzok készítését. Ezek a szoftverek nem csupán rajzolóeszközök, hanem komplex tervezési és szimulációs platformok is, amelyek képesek ellenőrizni a rajzok logikai helyességét, szimulálni az áramkörök működését, és akár automatikusan generálni a nyomtatott áramköri lapok (PCB) elrendezését is.

Miért Fontos a Kapcsolási Rajzok Ismerete?

A kapcsolási rajzok ismerete nem csupán egy hasznos képesség, hanem számos szakmában alapvető követelmény. Az egyik legfontosabb ok a tervezés és fejlesztés területén mutatkozik meg. Amikor egy új elektronikai eszközt vagy rendszert hoznak létre, a kapcsolási rajz az első lépés a koncepció megvalósításában. Segítségével a tervezők vizuálisan összeállíthatják az áramkört, kiválaszthatják a megfelelő alkatrészeket, és ellenőrizhetik a logikai működést, mielőtt egyetlen fizikai komponenst is beforrasztanának.

A gyártás és telepítés során is kritikus a kapcsolási rajzok szerepe. A gyártósoron dolgozó technikusok ezek alapján szerelik össze az alkatrészeket, forrasztják a vezetékeket, és ellenőrzik a bekötéseket. A telepítő szakemberek pedig a rajzok segítségével csatlakoztatják a rendszereket a hálózathoz, vagy integrálják azokat nagyobb egységekbe.

Talán a legszembetűnőbb előny a hibaelhárítás és karbantartás területén jelentkezik. Amikor egy eszköz meghibásodik, a kapcsolási rajz a legfontosabb diagnosztikai eszköz. A rajz segítségével a technikus nyomon követheti az áramkör különböző pontjait, mérheti a feszültségeket és áramokat, és azonosíthatja a hibás alkatrészt vagy megszakadt kapcsolatot.

Emellett a kapcsolási rajzok az oktatásban és képzésben is alapvetőek. Segítségükkel a diákok és a kezdő szakemberek megérthetik az elektromos elveket, az áramkörök működését és az alkatrészek funkcióit. A rajzok vizuális jellege megkönnyíti a komplex fogalmak elsajátítását és a gyakorlati készségek fejlesztését. Az egységes jelrendszer tehát nemcsak kényelmi, hanem alapvető biztonsági és gazdaságossági kérdés is az elektronikában.

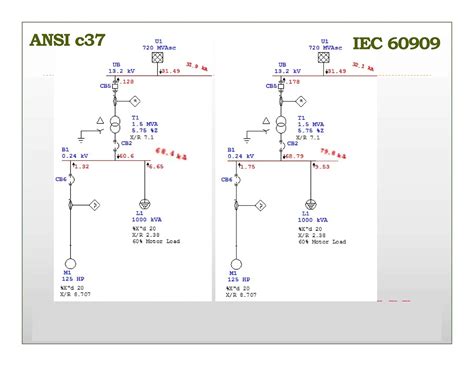

Szabványok a Kapcsolási Rajzokon: IEC vs. ANSI

Ahhoz, hogy a kapcsolási rajzok univerzális nyelvet jelentsenek, elengedhetetlen a szabványosítás. A különböző országokban és iparágakban kialakult eltérő jelölések és ábrázolási módok hihetetlenül megnehezítenék a nemzetközi együttműködést és a termékek globális forgalmazását. A két legfontosabb nemzetközi szabványügyi szervezet az IEC (International Electrotechnical Commission) és az ANSI (American National Standards Institute). Az IEC, amit Európában és a világ legtöbb országában használnak, az európai és számos más országban elterjedt szabványokat dolgozza ki, míg az ANSI elsősorban Észak-Amerikában domináns.

Az IEC 60617 szabvány egy hatalmas, nemzetközileg elfogadott gyűjtemény, ami Magyarországon is irányadó. Az IEC jelölések általában nagyon letisztultak, logikusak és geometrikusak, gyakran építenek téglalapokra és egyszerű vonalakra. Vegyünk egy egyszerű példát: a fix ellenállást az IEC egy sima, üres téglalappal jelöli. Ennyi, semmi több. Az IEC szimbólumok gyakran absztraktabbak, geometriai formákra épülnek, és igyekeznek a komponens funkcióját jelölni. Például egy ellenállást általában egy téglalap jelöl, míg egy kondenzátort két párhuzamos vonal.

Ezzel szemben az ANSI - és az általa felügyelt IEEE (Institute of Electrical and Electronics Engineers) szabvány - sokszor más úton jár. Az ANSI szabványok, különösen az ANSI Y32.2 és IEEE Std 315, az Egyesült Államokban és Kanadában a legelterjedtebbek. Az ANSI szimbólumok gyakran „valósághűbbek”, vagyis stilizáltan utalnak a komponens fizikai megjelenésére. A legismertebb különbség itt is az ellenállás. Míg az IEC beéri egy téglalappal, az ANSI egy cikkcakkos vonalat használ. Ez a forma a régi huzalellenállások fizikai felépítésére utal.

Magyarországon az MSZ EN szabványok, amelyek az európai normák (EN) magyar fordításai és átvételei, az érvényesek. Mivel az EN szabványok az IEC szabványokon alapulnak, a magyar kapcsolási rajzokon általában az IEC jelöléseket használják. Ez biztosítja, hogy a magyar szakemberek által készített rajzok kompatibilisek legyenek az európai és sok más nemzetközi partner rajzaival. A szabványok ismerete és követése nem csupán a jogi előírásoknak való megfelelés miatt fontos, hanem a kommunikáció hatékonysága, a hibák elkerülése és a biztonság garantálása szempontjából is kulcsfontosságú. Egy nem szabványos rajz félreértésekhez, hibás bekötésekhez, sőt akár balesetekhez is vezethet.

A legfontosabb tanulság tehát az, hogy mielőtt nekiállsz egy kapcsolási rajz értelmezésének, az első dolgod mindig a jelölésrendszer azonosítása legyen. Ezt általában feltüntetik a dokumentáció elején vagy a rajz szélén egy jelmagyarázatban.

Alapvető Alkatrészek és Jelöléseik

Bármilyen bonyolultnak is tűnik egy áramkör, az alapvetően két fő alkatrésztípusból épül fel: passzív és aktív elemekből. A passzív alkatrészeknek nincs szükségük külső áramforrásra a működéshez, és nem is tudnak jelet erősíteni - ők „csupán” irányítják, befolyásolják az áram útját. Az aktív alkatrészekkel lép szintet az elektronika, ők képesek jelet erősíteni vagy kapcsolóként funkcionálni. A kapcsolási rajzok ABC-je az alkatrészek szimbólumaiból áll. Ezek a szimbólumok a komponensek típusát, funkcióját és gyakran a polaritását is jelzik.

Passzív Alkatrészek

A passzív elemek adják az áramkörök csontvázát. Ők felelnek az áram és a feszültség alapvető viszonyainak beállításáért.

Ellenállások (R)Az ellenállás feladata, ahogy a neve is mutatja, hogy korlátozza az áram erősségét. Ez az Ohm-törvény alapján működő apró alkatrész szinte minden kapcsolásban ott van.

• Fix ellenállás: A legelterjedtebb típus, az értéke nem változik. (Jelölés: téglalap vagy cikkcakkos vonal)
• Változtatható ellenállás (Potenciométer): Az értékét kézzel lehet állítani, pont mint egy hangerőszabályzót. (Jelölés: téglalap/cikkcakkos vonal nyíllal)
• Fotóellenállás (LDR): Az ellenállása a rá eső fény mennyiségétől függ. (Jelölés: téglalap/cikkcakkos vonal, két nyíllal befelé)

Kondenzátorok (C)A kondenzátorok elektromos töltést képesek tárolni. Emiatt használják őket szűrőként, időzítőként vagy épp feszültségszintek stabilizálására.

• Nem polarizált kondenzátor: Két párhuzamos, egyforma vonal. Elektromos töltést tárol.
• Polarizált (elektrolit) kondenzátor: Itt már figyelni kell. A jele egy egyenes és egy görbe vonal, vagy egy pluszjel (+) mutatja a pozitív pólust. Egy fordítva bekötött polarizált kondenzátor könnyen túlmelegszik, sőt, akár fel is robbanhat. Töltést tárol, de polaritása van (+/-).

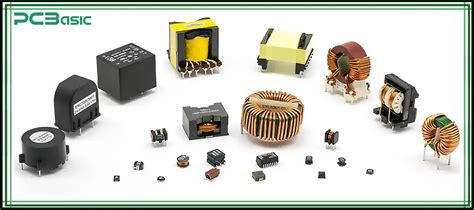

Tekercsek (L) / InduktivitásokA tekercs (vagy induktivitás) mágneses mező formájában tárol energiát, amikor áram halad át rajta. Leginkább szűrőkben és transzformátorokban találkozhatunk vele. (Jelölés: hurkolt vonal vagy stilizált tekercs). Mágneses energiát tárol.

TranszformátorokFeszültséget alakít át mágneses indukcióval. (Jelölés: két tekercs szimbólum egymás mellett, esetleg közte vasmagot jelölő vonalak).

Aktív Alkatrészek

Az aktív alkatrészekkel lép szintet az elektronika.

Diódák (D)A dióda egy félvezető, ami az áramot lényegében csak egy irányba engedi át.

• Standard dióda: A jele egy háromszög (nyíl), ami egy vonalnak ütközik. Az áramot csak egy irányba engedi át.
• LED (Light Emitting Diode): Vagyis a fénykibocsátó dióda. Fényt bocsát ki, ha áram folyik rajta.
• Zener dióda: Egy különleges dióda, ami záróirányban is képes vezetni, ha eléri a rá jellemző Zener-feszültséget. Fordított irányban, egy bizonyos feszültség felett vezet.

Tranzisztorok (Q)A tranzisztor a modern elektronika lelke. Használhatjuk erősítőként vagy szupergyors kapcsolóként is. Erősítésre vagy kapcsolásra használatos.

• Bipoláris tranzisztor (BJT): Két alverziója van, az NPN és a PNP. A jelük nagyon hasonló: egy kör, benne egy alap (Bázis) és két kivezetés (Kollektor, Emitter). Három kivezetése van: bázis, emitter, kollektor. Az NPN jelölésénél az emitter nyíl kifelé, a PNP-nél befelé mutat. Az NPN ellentéte.
• Térvezérlésű tranzisztor (FET): Bár más elven működik, a feladata hasonló. Feszültséggel vezérelt kapcsoló vagy erősítő.

Integrált Áramkörök (IC)Analóg jelfeldolgozásra szolgáló integrált áramkör. (Jelölés: téglalap, benne a funkciót vagy típusazonosítót jelző felirat).

Tápellátás, Vezetékek és Földelés Jelölései

Egy kapcsolási rajz nem csupán alkatrészek halmaza. A valódi lényegét az a hálózat adja, ami ezeket az elemeket összeköti és működésre bírja. Ezek a kapcsolási rajz jelölések a legelső dolgok, amiket meg kell tanulnunk. Lényegében ezek mutatják meg az áram útját a tápforrástól a fogyasztókon át egészen a közös pontig, a földelésig.

Tápforrások

Minden áramkörnek kell valamilyen táplálás, legyen az egy ceruzaelem vagy a 230 V-os hálózat.

• Egyenáramú (DC) forrás: A leggyakoribb jelölése egy elem szimbóluma, amit egy hosszabb és egy rövidebb párhuzamos vonal alkot. Itt aranyszabály, hogy a hosszabb vonal mindig a pozitív (+) pólus, a rövidebb pedig a negatív (-). Ha több cellából álló telepet (pl. 9V-os elem) ábrázolunk, akkor több ilyen párhuzamos vonalpár követi egymást.
• Váltakozó áramú (AC) forrás: Ezt egy körben lévő szinuszhullámmal ábrázolják.
• Általános feszültségforrás: Időnként egy egyszerű körrel találkozunk, benne plusz és mínusz jellel.

Vezetékek és Csatlakozások

A rajzon a vezetékek egyszerű vonalak, amelyek összekötik az alkatrészeket. Ezek a vonalak az elektromos áram útját mutatják az alkatrészek között.

• Csatlakozás/Csomópont: Amikor két vagy több vezeték összekapcsolódik, ezt egy vastag fekete ponttal jelölik a metszéspontban.
• Kereszteződés (nincs csatlakozás): Ha két vezeték keresztezi egymást anélkül, hogy elektromosan össze lennének kötve, akkor a vonalak egyszerűen keresztezik egymást pont nélkül. Régebbi vagy egyes ANSI szabványoknál egy kis félkörívvel is jelölhetik az egyik vezeték felett, jelezve, hogy az „átugrik” a másikon.

Földelés

A földelés szimbóluma talán az egyik legfontosabb az egész rajzon. Ez jelöli ki az áramkör közös referenciapontját, a 0 Voltot. Minden más feszültséget az áramkörben ehhez a ponthoz képest mérünk. Bár mindegyik földelés egy 0V referenciapontot jelöl, a funkciójuk gyökeresen eltérhet, amit a kapcsolási rajz jelölések precízen tükröznek is.

• Védőföldelés (PE - Protective Earth): Ezt a lefelé mutató, egyre rövidebb vízszintes vonalakból álló jelöli. Ez az a jel, ami egyre rövidebb vízszintes vonalakból áll. A készülék fém házára van kötve, és az elsődleges feladata az áramütés elleni védelem.
• Vázföldelés (Chassis Ground): Egy stilizált gereblyére emlékeztető szimbólum.
• Jelföldelés vagy analóg föld (Signal Ground): Egy lefelé mutató, üres háromszög jelöli. Az érzékeny analóg áramkörök közös referenciapontját jelöli.

A csomópontok helyes értelmezése kritikus. A földelés szimbóluma talán az egyik legfontosabb az egész rajzon.

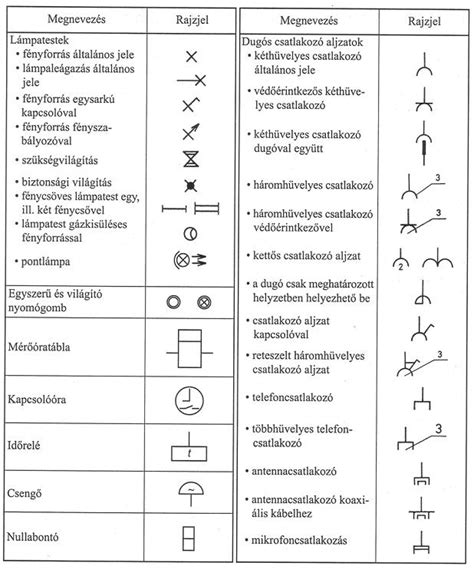

Vezérlő- és Védelmi Elemek

Egy áramkör persze nem csak passzív és aktív alkatrészek halmaza. Szükség van olyan elemekre is, amik az áram útját irányítják, vagy épp megvédik a rendszert, ha valami balul sül el. A kapcsolási rajz jelölések itt különösen kritikusak. Elég csak egy kapcsoló vagy egy relé állapotát félreérteni, és máris borul az egész áramkör logikája.

Kapcsolók

A kapcsoló a legegyszerűbb vezérlőelem, amivel kézzel tudunk egy áramkört zárni vagy megszakítani. A jelölése legtöbbször egy vonalmegszakítást mutat egy mozgó érintkezővel.

• Egyszerű kapcsoló (SPST - Single Pole, Single Throw): A legáltalánosabb típus, ami egyetlen áramkört nyit vagy zár.
• Váltókapcsoló (SPDT - Single Pole, Double Throw): Egy bemenetet képes két lehetséges kimenet között átkapcsolni.
• Nyomógomb: Ez lényegében egy pillanatkapcsoló. Csak addig változtatja meg az állapotát, amíg lenyomva tartjuk.

Relék

A relé nem más, mint egy elektromágneses elven működő kapcsoló. A lényege, hogy egy apró vezérlőárammal egy jóval nagyobb teljesítményű áramkört tudunk biztonságosan kapcsolgatni, miközben a két oldal galvanikusan le van választva egymásról.

• Tekercs: A tekercset egy téglalap vagy egy stilizált tekercs szimbóluma jelöli. Ez az a rész, ami a vezérlőfeszültség hatására létrehozza a mágneses mezőt.
• Érintkezők: Az érintkezők pedig pont úgy néznek ki, mint a hagyományos kapcsolók szimbólumai. A vezérléstechnikában kulcsfontosságú, hogy meg tudjuk különböztetni a normálisan nyitott (NO - Normally Open) és a normálisan zárt (NC - Normally Closed) érintkezőket. Az NO érintkező alapból nyitott, és a relé meghúzásakor zár.

Védelmi Elemek

A védelmi elemeknek egyetlen feladatuk van: megakadályozni, hogy a túláram vagy a túlfeszültség kárt tegyen a berendezésben.

• Biztosíték: A legelterjedtebb túláramvédelmi eszköz. A jele egy téglalap, amin egy vonal fut végig, vagy egy kör két bekötéssel és egy áthúzott vonallal.
• Megszakító: Tekinthetünk rá úgy, mint egy "újrahasznosítható" biztosítékra. Túláram esetén lekapcsol, de nem kell cserélni, elég egy karral visszakapcsolni, és máris újra üzemképes.
• Motorok és csatlakozók: Habár nem klasszikus védelmi elemek, a motorokat (egy körben M betű) és a különféle csatlakozókat (dugók és aljzatok szimbólumai) is érdemes itt megemlíteni.

Kereszthivatkozások és Funkcionális Blokkok

Az alkatrészek szimbólumai mellett a kapcsolási rajzok kulcsfontosságú elemei a vezetékek és a csatlakozások, amelyek bemutatják, hogyan kapcsolódnak egymáshoz az egyes komponensek. A kapcsolási rajzokon nem elegendő pusztán a szimbólumok és vonalak ismerete. Az alkatrészek egyedi azonosítására és paramétereik megadására is szükség van.

• Referencia jelölések (Designators): Minden alkatrész kap egy egyedi azonosítót, amely betűből és számból áll (pl. R1, C2, D3, IC4). A betű a komponens típusát jelöli (R=ellenállás, C=kondenzátor, D=dióda, IC=integrált áramkör), a szám pedig az adott típuson belüli sorszámot.
• Értékek és paraméterek: Az alkatrészek referencia jelölése mellett gyakran feltüntetik azok értékét és egyéb fontos paramétereit (pl. R1 = 10kΩ, C2 = 100nF, D3 = 1N4148, IC4 = NE555).
• Feszültség és áram jelölések: A rajzon gyakran szerepelnek a feszültség szintek (pl. +5V, -12V, GND) és az áramirányt jelző nyilak is.
• Címkék és megjegyzések: Komplexebb áramkörök esetén a rajzon további szöveges címkék, megjegyzések vagy magyarázatok is szerepelhetnek, amelyek segítenek az áramkör egyes részeinek funkciójának, vagy speciális bekötési utasításoknak a megértésében.

Nagyobb, több oldalas kapcsolási rajzok esetén a kereszthivatkozások elengedhetetlenek. Ezek jelzik, hogy egy vezeték vagy jel hol folytatódik egy másik oldalon, vagy egy másik blokkban. Gyakran egy nyíl és egy oldalszám vagy blokk azonosító jelöli ezt. A szaggatott vonalas keret szinte mindig egy moduláris egységet, egyfajta funkcionális blokkot jelöl. A szaggatott vonal tehát nem egy fizikai alkatrészt ábrázol, hanem egy logikai csoportosítást. A kapcsolási rajzokat gyakran funkcionális blokkokra osztják, amelyek egy-egy logikai egységet (pl. tápegység, mikrovezérlő, audio erősítő) képviselnek. Ezeket a blokkokat gyakran szaggatott vonallal veszik körül, és egy címmel látják el, ami segít az áramkör felépítésének átfogó megértésében és a hierarchikus struktúra vizualizálásában. A vezetékek, csomópontok, jelölések és feliratok alapos ismerete nélkülözhetetlen a kapcsolási rajzok pontos és hatékony olvasásához.

Különböző Típusú Kapcsolási Rajzok

A „kapcsolási rajz” kifejezés egy gyűjtőfogalom, amely többféle ábrázolási módot takarhat, mindegyiknek megvan a maga specifikus célja és felhasználási területe.

• Blokkdiagram: A legmagasabb szintű absztrakciót nyújtja. Nem mutatja az egyes alkatrészeket, hanem a rendszer fő funkcionális egységeit, az úgynevezett „blokkokat” ábrázolja, és a köztük lévő adat- vagy jelfolyamot nyilakkal jelöli. Célja, hogy egy gyors, átfogó képet adjon a rendszer felépítéséről és működési elvéről, anélkül, hogy belemerülne az elektronikai részletekbe.
• Elvi kapcsolási rajz (Schematic Diagram): Vagy egyszerűen csak „kapcsolási rajz”, a leggyakoribb és legfontosabb típus. Ez mutatja be az áramkör összes egyedi alkatrészét szabványos szimbólumokkal, és a köztük lévő elektromos kapcsolatokat vonalakkal. A fő hangsúly az áramkör logikai és funkcionális működésén van, nem pedig az alkatrészek fizikai elhelyezkedésén. Ez a típusú rajz elengedhetetlen a tervezéshez, elemzéshez, szimulációhoz, hibakereséshez és javításhoz. Tartalmazza az összes referencia jelölést (R1, C2, U3 stb.), értékeket (10kΩ, 100nF), és gyakran feszültségpontokat is.
• Huzalozási vagy bekötési rajz (Wiring Diagram): A fizikai elrendezésre és a vezetékek tényleges útjára fókuszál. Ez a rajztípus nem feltétlenül használ absztrakt szimbólumokat, hanem gyakran az alkatrészek valósághűbb ábrázolását mutatja, és a vezetékeket a tényleges útvonalukon vezeti. Gyakran használják gépjárművek, háztartási gépek, ipari vezérlőpanelek és épületvillamossági rendszerek telepítésekor és karbantartásakor. A huzalozási rajzok színekkel, vastagsággal és egyéb jelölésekkel is kiegészíthetők a vezetékek azonosítására.
• Elrendezési rajz (Layout Diagram vagy PCB Layout): Az elektronikai alkatrészek fizikai elhelyezkedését és a nyomtatott áramköri lap (PCB) vezetősávjainak elrendezését mutatja be. Ez a rajz nem szimbólumokat használ, hanem az alkatrészek lábnyomait (footprintjeit) és a rézvezetékek (trace-ek) útvonalait a lapon. Bár nem „kapcsolási rajz” a szó szoros értelmében, szorosan kapcsolódik hozzá, hiszen az elvi kapcsolási rajz az alapja a PCB elrendezésének.

Kapcsolási Rajzok Olvasása és Értelmezése

Egy kapcsolási rajz olvasása kezdetben ijesztőnek tűnhet a rengeteg szimbólum és vonal miatt, de egy strukturált megközelítéssel bárki elsajátíthatja ezt a kulcsfontosságú képességet. Az elmélet önmagában kevés - az igazi tudás akkor születik, amikor a gyakorlatban is boldogulunk vele. Miután megismertük a különféle kapcsolási rajz jelöléseket, ideje megnézni, hogyan állnak össze egy teljes, működő áramkörré. Ez a fajta elemzés segít, hogy a jelölések ne csak absztrakt szimbólumok legyenek, hanem élő, funkcióval bíró alkatrészekké váljanak a fejünkben.

1. Az Áramkör Általános Megértése: Mielőtt belemerülnénk a részletekbe, próbáljuk megérteni az áramkör általános funkcióját és felépítését. Ha rendelkezésre áll blokkdiagram, kezdjük azzal. Ez segít azonosítani a fő funkcionális egységeket (pl. tápegység, vezérlő, erősítő). Ezután térjünk át az elvi kapcsolási rajzra. Keressük meg a fő bemeneteket és kimeneteket, a tápellátási pontokat (pl. VCC, GND). Próbáljuk meg azonosítani az áramkör fő részeit, mint például az erősítő fokozatokat, szűrőket vagy digitális logikai egységeket. A rajz elején vagy végén gyakran található egy jegyzék (legend), amely magyarázza a speciális szimbólumokat, rövidítéseket és jelöléseket. A legárulkodóbb jeleket általában a passzív alkatrészeknél, például az ellenállásoknál kell keresni. Ha a rajzon egy egyszerű téglalap jelöli az ellenállást, szinte biztos, hogy IEC (európai) szabványú rajzot tartasz a kezedben. Persze a legtisztább módszer mindig az, ha megnézed a dokumentációt.

2. A Jelfolyam Követése: A legtöbb kapcsolási rajzot úgy tervezik, hogy a jelfolyam (vagy energiafolyam) balról jobbra haladjon. Kezdjük a bemenetnél (pl. szenzor, audio bemenet, tápegység) és kövessük a jelet az áramkörön keresztül a kimenetig (pl. aktuátor, hangszóró, kijelző). Figyeljük meg a vezetékeket. A vastagabb vonalak gyakran a tápellátási vezetékeket jelölik, míg a vékonyabbak a jelszálakat.

3. Alkatrészek Azonosítása és Funkciója: Minden egyes alkatrész szimbólumot azonosítsunk. A már korábban tárgyalt alapvető szimbólumok ismerete itt kulcsfontosságú. Olvassuk le az alkatrészek referencia jelölését (pl. R1, C5, U2) és az értéküket (pl. 1kΩ, 10µF, NE555). Gondoljuk át, hogy az adott alkatrész (pl. ellenállás, kondenzátor, tranzisztor) milyen funkciót tölt be az áramkör adott pontján. Például egy ellenállás lehet áramkorlátozó, feszültségosztó, vagy felhúzó ellenállás. Egy kondenzátor lehet szűrő, csatoló, vagy időzítő elem.

4. Tápellátás és Földelés Megértése: Keressük meg a tápegység csatlakozási pontjait (pl. +VCC, -VEE, GND). Ezek a referencia pontok, amelyekhez képest az összes feszültséget mérjük. Gondoljuk át, hogy az áram hogyan folyik az áramkörben. Emlékezzünk arra, hogy az áram a magasabb potenciáltól az alacsonyabb potenciál felé folyik (konvencionális áramirány). Keresse a feszültségeséseket az ellenállásokon és a diódákon, valamint az áramokat az áramkör különböző ágaiban.

5. Kereszthivatkozások és Megjegyzések: Nagyobb, több oldalas rajzok esetén figyeljünk a kereszthivatkozásokra. Ezek a jelölések (gyakran egy nyíl és egy oldalszám) mutatják, hogy egy adott vezeték vagy jel hol folytatódik egy másik lapon. Olvassuk el az összes megjegyzést és lábjegyzetet, amelyek további fontos információkat tartalmazhatnak a speciális működési feltételekről, kalibrációs utasításokról, vagy kritikus alkatrészekről.

6. Gyakorlás és Szimuláció: A kapcsolási rajzok olvasása egy készség, amely folyamatos gyakorlással fejleszthető. Kezdjünk egyszerű áramkörökkel, és fokozatosan haladjunk a komplexebbek felé. Használjunk szimulációs szoftvereket (pl. LTSpice, Proteus), amelyek lehetővé teszik az áramkörök viselkedésének valós idejű megfigyelését és a tervezés ellenőrzését.

Példák Áramkörök Értelmezésére

LED-es Világítási Áramkör

Ez az egyik legalapabb áramkör, amivel szinte biztosan találkozik bárki, aki elektronikával foglalkozik. A feladata mindössze annyi, hogy egy LED-et működésre bírjon, amikor áramot kap.

• Áramforrás (V1): Ezt az elem klasszikus szimbóluma jelöli (egy hosszú és egy rövid párhuzamos vonal). Ez egy egyenáramú (DC) forrás.
• Ellenállás (R1): A LED-del sorba van kötve, a szimbóluma egy egyszerű téglalap.
• LED (D1): A fénykibocsátó dióda. A szimbóluma olyan, mint egy sima dióda (háromszög és egy vonal), de két kis nyíl is mutat kifelé belőle, jelezve a fénykibocsátást.
• Vezetékek és földelés: A vonalak a fizikai összeköttetéseket mutatják.

Hogyan működik?Amikor feszültséget kapcsolunk az áramkörre, az áram a pozitív pólustól elindul, átküzdi magát az R1 ellenálláson, majd a D1 LED-en keresztül a föld felé távozik. Ez az apró kapcsolás tökéletes példa az Ohm-törvény gyakorlati alkalmazására. Az R1 ellenállás értékét nem hasraütésszerűen választjuk ki, hanem pontosan ki kell számolni a tápfeszültség, a LED nyitófeszültsége és a kívánt áramerősség alapján.

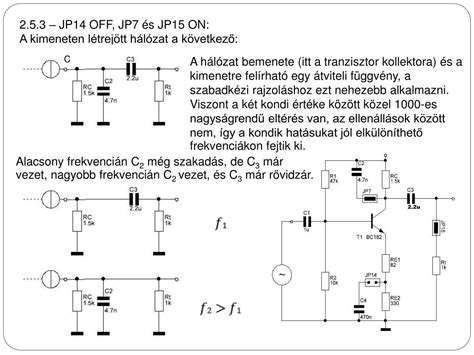

Egyszerű Tranzisztoros Erősítő

Most pedig ugorjunk egy szintet egy egyszerű, közös emitteres NPN tranzisztoros erősítővel.

• Tranzisztor (Q1): Egy NPN bipoláris tranzisztor. Az emitterén lévő nyíl kifelé mutat, ez árulja el a típusát.
• Munkaponti ellenállások (R1, R2, RC, RE): Az R1 és R2 egy feszültségosztót képeznek, ami beállítja a tranzisztor bázisának előfeszítését, azaz a munkapontját. Az RC a kollektor ellenállás, az RE pedig az emitter ellenállás, amely a munkapont stabilitását segíti.
• Csatoló kondenzátorok (C1, C2): A C1 a bemeneti jelet „csatolja” a tranzisztor bázisára, a C2 pedig a felerősített jelet a kimenetre. Ezek a kondenzátorok megakadályozzák, hogy DC komponens kerüljön a bemenetre vagy a kimenetre. Az Re és Ce a munkapontot stabilizálja.

Az áramkör működése dióhéjban:A gyenge bemeneti AC jel a C1 kondin keresztül megérkezik a tranzisztor bázisára. Ez a kis feszültségváltozás egy apró bázisáram-változást okoz, ami egy sokkal nagyobb kollektoráram-változást vezérel. Ez a felerősített áramváltozás az RC ellenálláson már jelentős feszültségesést hoz létre, ami a kimeneti feszültségként jelenik meg - immár felerősítve.

A tranzisztoros erősítők osztályozása a bemenő szinusz jel egyetlen periódusára vonatkozik, és a bemenő jelalak az erősítő alsó és felső feszültséghatárai közé van centrálva. A tranzisztoros erősítőkben a munkapont jelöli a tranzisztor DC (nullátmeneti) üzemfeszültségét. Az erősítő osztályok az erősítők működési jellemzőit, a hatásfokot, a torzítást, valamint a kimeneti teljesítményt és a bemeneti jel viszonyát határozzák meg.

• „A” osztályú erősítő: Ez a típus lineáris kapcsolatban áll a bemenő jel amplitúdójával és fázisával. Ebben az erősítőosztályban a tranzisztor sosem kapcsol ki, a bemenet hiányában sem. A kimeneti karakterisztikán kb. ugyanaz a szakasz az aktív tartomány, azaz a tranzisztornak az aktív tartományban kell működnie, hiszen ekkor funkcionál erősítőként. Ideális esetben az üresjárati áram egyenlő a legnagyobb kimeneti jelhez tartozó árammal. A „A” osztályú erősítő működési elve, hogy a bemenő jel teljes periódusát (360 fokát) felerősíti. A kimeneti karakterisztika munkapontja az aktív tartomány közepén van, a tápfeszültség fele fog esni (itt: 6V). A legnagyobb terhelés ebben a tartományban vehető fel, hiszen a terhelési ellenállás korlátozza. Az ideális terhelési egyenes a nyitott tranzisztor, a teljesen zárva van (vágási tartomány) pontot összekötő egyenes mentén vehető fel a munkapont. A meredeksége a terhelés nagyságától függ: minél kisebb a terhelés, annál meredekebb az egyenes. A veszteségek nagy része a fázisbeli eltérések miatt van, az elfogyasztott áramnak kb. 20%-ot tesz ki.

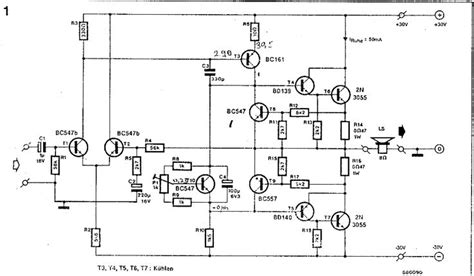

• „B” osztályú erősítő: A „B” osztályú erősítő a „A” osztály hátrányát hivatott kiküszöbölni, viszont meg lehet közelíteni az ideális formát. A „B” osztály azt az elgondolást követi, hogy a tranzisztor csak a bemeneti jel félhullámát erősíti. A megoldást a „B” osztály nyújtja. Itt két tranzisztor dolgozik, és mindig csak az egyik tranzisztor kapcsol be, míg párja kikapcsolt állapotban van. Munkapontja a vágási tartományban van (nincs DC feszültséggel előfeszítve), ami kb. 0,7V. A probléma a null-átmeneti torzítás: a pozitív félhullámot kapcsoló tranzisztor csak +0,7V felett fog bekapcsolni, a negatív félhullámot kapcsoló tranzisztor csak -0,7V alatt fog bekapcsolni. A hatásfok magasabb, mint az „A” osztályé (eléri a 78,5%-ot), de a torzítás jelentős.



• „AB” osztályú erősítő: Az „AB” osztály nyújt megoldást a „B” osztály null-átmeneti torzításának problémájára. A tranzisztorok nem teljesen a vágási tartományban, hanem kicsit az aktív tartományba esnek. Ezzel megszűnik a torzítás. Az előfeszítést általában két sorba kapcsolt diódák adják, melyeket az R ellenállások feszítenek elő. A diódák feszültségesése biztosítja, hogy a tranzisztor nyitva maradjon. Például a pozitív félhullámot erősítő tranzisztor +0.7V-tal hamarabb kezdje a pozitív félhullámot erősíteni, a másik pedig -0.7V-tal a jelszint alá. A hatásfok kevesebb, mint a „B” osztályé (kb. 50-70%), de a hangminőség sokkal jobb.

• „C” osztályú erősítő: A „C” osztályú erősítőnek van a legnagyobb torzítása és legcsekélyebb linearitása. A bemenő jelnek kevesebb mint felét erősíti, kb. 90 fokot. Munkapontja messze a vágási tartományban van. Főként rádiófrekvenciás alkalmazásokban használják, ahol a kimeneti jelet egy kollektoron lévő LC rezgőkör segítségével szűrik ki, ami az alap frekvenciát, vagyis az első harmonikust hangolja. A hatásfok elérheti a 80%-ot.

• „D” osztályú erősítő: Ez az osztály a rádiófrekvenciás tartományban működik. A „D” osztályú erősítőknél a tranzisztorok a nem-lineáris tartományban dolgoznak, digitális jelekkel, impulzusszélesség-modulátor (PWM) vezérel. A bemenő jel egy impulzusszélesség-modulált változata, amit a tranzisztorok felerősítenek (PWM erősítőnek is nevezik). A kimeneten lévő LC szűrő állítja vissza az analóg jelet. A hatásfok elérheti a 90%-ot. A tranzisztorok vagy teljesen nyitva, vagy teljesen zárva vannak, így a veszteségek minimálisak. Főként audio rendszerekben, autórádiókban és hordozható eszközökben használják. A kritikus szempont a PWM jelet előállító tranzisztorok vezérlésének időzítése, nehogy rövidre zárják a tápfeszültség pólusait.



• „G” osztályú erősítő: A „G” osztály az audio tartományban működik, az „AB” osztályt hivatott túlszárnyalni. A lényege, hogy több, különböző feszültségszintű tápegységet használ. Amikor a kimeneti jel eléri vagy meghaladja az éppen használt tápforrás korlátait, akkor átkapcsol egy másikra. Ezzel csökkenthetőek a tranzisztorokon eső feszültségek, és növelhető a hatásfok.

• „H” osztályú erősítő: A „H” osztály a „G” osztály továbbfejlesztett változata. Itt a tápfeszültség nem fix, hanem dinamikusan szabályozott, követi a bemenő jel amplitúdóját. Ezzel még tovább csökkenthetőek a tranzisztorokon eső veszteségek, és még magasabb hatásfok érhető el (akár 90% felett).

• „I” osztályú erősítő: Az „I” osztály a „D” osztály elvén alapszik, de az impulzusszélesség-moduláció (PWM) helyett delta-szigma modulációt használ. Ez egy bonyolultabb módszer, ami még kisebb torzítást és még jobb hatásfokot ígér.

• „J” osztályú erősítő: Az „J” osztály a rádiófrekvenciás tartományban működik. Hasonlóan a „C” osztályhoz, de a tranzisztort unipoláris váltja fel. A rádiófrekvenciás jel kapcsolgatja be és ki.

• „K” osztályú erősítő: A „K” osztály egy olyan erősítő, amely a lineáris és a kapcsolóüzemű erősítők kombinációját használja. A kis jelszinteket egy lineáris (pl. AB osztályú) erősítő, a nagy jelszinteket pedig egy kapcsolóüzemű (pl. D osztályú) erősítő kezeli. Ezzel a megoldással jó hangminőség és magas hatásfok érhető el.

• „S” osztályú erősítő: Az „S” osztályú erősítők a kapcsolóüzemű rádiófrekvenciás erősítők közé tartoznak. Jellemzőjük, hogy a kapcsoló tranzisztorokon az áram és a feszültség sohasem egyszerre nagy. Az ideális esetben a kapcsoló tranzisztorokon eső feszültség nulla, amikor áram folyik rajtuk, és az áram nulla, amikor feszültség esik rajtuk.

• „T” osztályú erősítő: Az „T” osztály nem más, mint a Tripath technológia védjegye. Ez egy szabadalmaztatott digitális erősítő technológia, amely a „D” osztály elvén alapul, de egyedi modulációs eljárásokat használ a torzítás csökkentésére és a hangminőség javítására.
