Mélykúti Szivattyúk és a Csiga-Gumiharang Működési Elve: Átfogó Áttekintés

A modern vízellátásban, különösen azokon a területeken, ahol a felszíni vízforrások nem elérhetőek, vagy a vezetékes vízhálózat kiépítése nem gazdaságos, a mélykúti szivattyúk létfontosságú szerepet töltenek be. Ezeket az eszközöket, amelyeket gyakran egyszerűen csak búvárszivattyúként emlegetnek, arra tervezték, hogy mélyen a föld alatt, általában egy fúrt kútba merítve működjenek. A technológia fejlődésével a mélykút szivattyúk egyre hatékonyabbá, megbízhatóbbá és könnyebben kezelhetővé váltak, számos felhasználási területen biztosítva a vízellátást a háztartásoktól az ipari és mezőgazdasági nagyságrendű rendszerekig.

A Szivattyúk Alapvető Osztályozása és Működési Elvei

A szivattyúkat két nagy típusra lehet osztani: felszíni, vagy vízbe helyezendő (búvár). A kerti szivattyút, más nevén felszíni szivattyút a szilárd száraz talajon, jól szellőző, fénytől védett területen kell elhelyezni, nem a vízbe kell beengedni. Ez a szivattyú a vizet felszívja, majd azt továbbítja a cél felé, így összesen két csővel dolgozik, egy szívócsővel és egy nyomócsővel. Ha a tömlőt saját maga szereli össze, akkor nagyon fontos, hogy a legaljára egy szűrős lábszelep is kerüljön, ami segít felhozni a vizet és szűrni. A felszíni szivattyú önmagában nem képes a víz felszívására; az első beüzemelésnél a szívócsővel együtt a szivattyú házat is fel kell tölteni vízzel. Fontos, hogy a szívócső keményfalú cső legyen, ellenkező esetben levegő kerülhet a rendszerbe, ami meghibásodáshoz vezethet. Az üzemi vízszint határozza meg, hogy felszíni, vagy búvárszivattyút érdemes-e használni. Ha az üzemi vízszint kevesebb mint 8-9 méter, akkor felszíni szivattyú is elegendő lehet.

Ezzel szemben a búvárszivattyú vagy más néven merülőszivattyú egy légmentesen elzárt, a szivattyútesthez csatlakoztatott motorral rendelkező eszköz, amelyet a szivattyúzás ideje alatt teljesen lemerítenek a víz alá. Ennek az a legnagyobb előnye, hogy megelőzi a kavitációt, amelynek kiváltó oka a jellemzően túlságosan nagy emelési magasság, azaz a felszín és az üzemi vízszint közötti nagy eltérés, ami nyomásesést eredményez. A búvárszivattyúk a víz alá merülve, a víz nyomásának felhasználásával működnek, ami lehetővé teszi számukra, hogy sokkal nagyobb mélységből is vizet emeljenek ki, mint a felszíni társaik. A zárt géptesten belül két nagy rész található: a motor és a szivattyúkerék, vagy szivattyúlapát. A víz beáramlik a szívócsövön, a motor meghajtja a lapátokat, amelyek felfelé mozgatják a vizet. Fontos, hogy a szivattyú mindig teljesen a víz alá merüljön működés közben, különben fennáll a szárazon futás veszélye, ami a motor túlmelegedéséhez és károsodásához vezethet.

A legelterjedtebb mélykúti szivattyúk a járókerekes (centrifugális) szivattyúk, amelyek kiválóan alkalmasak tiszta vagy enyhén homokos víz szállítására. Léteznek azonban csavarszivattyúk (helikális szivattyúk) is, amelyek egy forgó csavar és egy álló stator segítségével szállítják a vizet. Ezen kívül membrános szivattyúk is léteznek, amelyek elektromágneses rezgésekkel mozgatnak egy membránt, ezzel pumpálva a vizet.

Az Excentrikus Csigaszivattyú Részletes Működési Elve

Az excentrikus csigaszivattyú a térfogat kiszorításos elven működő szivattyúk csoportjába tartozik, és rendkívül kíméletesen szállít, mivel a szállított anyagot sem centrifugális, sem turbulens erőhatások nem érik. Legfontosabb szerkezeti elemei az állórész (stator), mely egy rugalmas gumiból készült munkahenger, és a benne forgó fém csigadugattyú (rotor). A rotor egy kör szelvényű, egybekezdésű nagy menetemelkedésű orsó. A stator két bekezdésű belső csigaprofil, menetemelkedése az orsó menetemelkedésének kétszerese.

A gumihengerben forgó csigadugattyú kettős mozgást végez: a csiga a súlyponti tengelye körül forog, miközben a gumihenger belső falán legördül. E kettős mozgás eredményeképpen zárt kamrák jönnek létre a gumihenger és a csigadugattyú között, melyek folyamatosan haladnak előre a szívórésztől a nyomótér felé. A szállított folyadék a rotor forgása és a gumiból készült állórész, azaz gumiharang közötti, fix méretű üregekben halad előre. A rotor szorosan tömít az állórésszel szemben a forgás közben, mely ezáltal fix méretű üregeket képez egymás között. Az üregek mozognak, ahogy a rotor forog, de az alakjuk és térfogatuk nem változik a mozgás során.

Ez a szivattyúzási technika a „pozitív kiszorítás” elvén alapul, ami azt jelenti, hogy minden fordulattal egy meghatározott térfogatú folyadékot továbbít, függetlenül a nyomásviszonyoktól. Ezzel a szivattyú olyan alkalmazásoknál is használható, mint például adagolás, vagy nagyon sűrű anyagok, illetve nyírásra érzékeny folyadékok szállítása. Az állórészben lévő üregek végei átfedésben vannak egymás szomszédos üregeinek kezdésével, így általánosságban nincs pulzálás a folyadékban, melyek az üregek végénél keletkeznének. A rotor forgása egy univerzális csapos csatlakozással vagy más mechanizmussal kerül átvitelre a csigaszivattyúnál. A rotor hasonlóan viselkedik, mint a dugóhúzó, és ezt kombinálva nem központos forgó mozgással, mely ezáltal úgy hívják, hogy: excentrikus csavar szivattyú.

Üzemi Paraméterek és a Szivattyú Kiválasztása

A mélykúti szivattyú kiválasztásakor számos tényezőt kell figyelembe venni, hogy a kívánt szivattyúzási feladathoz a legjobban illeszkedő berendezést vásárolja.

Hőmérséklet: A szivattyúval szállítható folyadék maximális hőmérséklete a stator anyagától függ. A rendelkezésre álló elasztomerekkel maximálisan 250 °C hőmérsékletű anyagot tud szállítani. A magas hőmérsékletű folyadék szállítása a szivattyú egyéb szerkezeti elemeire (tengelytömítés, csapágyak) is hatással van.

Szívó-nyomó képesség: A csigaszivattyú önfelszívó, szívóképessége 20 °C víz esetén 7 méter. Nyomóképessége a stator menetszámától függ: egyfokozatú stator esetén 5 bar, kétfokozatú stator esetén 10 bar.

Viszkozitás: A szivattyú - figyelembe véve a stator anyagának kémiai és mechanikai hatásokkal szembeni ellenálló képességét - körülbelül maximum 200.000 c.p.s. viszkozitású (sűrű, pépes, szilárd szemcséket tartalmazó) anyag szállítására is képes. A viszkozitással a szivattyú fordulatszáma fordítottan arányos.

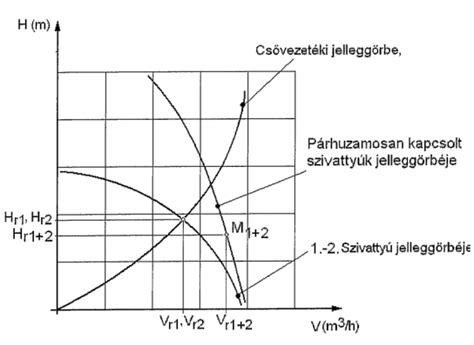

Szállítási teljesítmény: A szivattyú szállítási teljesítménye a fordulatszámmal egyenesen arányos. Mivel a csigaszivattyú volumetrikus szivattyú, az egy fordulatra jutó szállítási mennyiség állandó, ennek következtében az ilyen elven működő szivattyúk adagolási feladatra is kiválóan alkalmasak. A szivattyú szállítási iránya a rotor forgásirányának függvénye. A szivattyúk jelleggörbéje megmutatja, hogy adott mélységben mekkora vízszállításra képesek. Fontos tisztázni, hogy a vízszállításra megadott maximális liter mindig a 0 pontra vonatkozik. Ez azt jelenti, hogy egy szivattyú, ami a felszínen 60 liter víz szállítására képes, lent a mélyben (mondjuk 20-30 méter mélységben) már csak nagyjából 25-35 litert képes a felszínre hozni.

Homoktűrés: A víznyerő hely hozama rendkívül fontos. Ha a megengedett vízhozamot átlépik, akkor olyan sebességgel folyik a kútba a víz, hogy az már homokot is hoz magával. A szivattyúk „homoktűrése” eltérő. Általában 50g/m³-ben adják meg, ami azt jelenti, hogy 1m³ vízben 50g homok még nem okoz károsodást a szivattyúban, de az e fölötti érték már jelentős kopást és tönkremenetelt okoz. Sajnos a homok okozta meghibásodások nem garanciális hibák.

További szempontok:

1. Szállítási teljesítmény liter/perc-ben vagy m³/óra-ban.
2. Maximális üzemi nyomás.
3. A szállítandó anyag kémiai tulajdonságai.
4. A szállítandó anyag abrazív jellege.
5. Hőmérsékleti körülmények.
6. A rendelkezésre álló elektromos hálózat (egyfázisú vagy háromfázisú).
7. A kút átmérője.

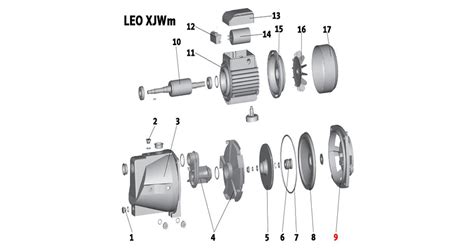

Műszaki Kialakítás és Alkatrészek

Az excentrikus csigaszivattyúk szerkezeti kialakítása garantálja a megbízható és hatékony működést.

Szivattyúház: Általában 1.4301 rozsdamentes acélból készült hegesztett szerkezet. Olyan anyagok szállítására, melyeknél a szállítási folyamat alatt az anyag kihűlését, megdermedését vagy túlmelegedését meg kell akadályozni (pl. csokoládé, ömlesztett sajt), duplafalú, fűthető vagy hűthető kialakítású lehet.

Csatlakozások: DIN 11851 szerinti zsinórmenetes csonkok tömlővéggel vagy anélkül, a megrendelővel egyeztetett méretben. Külön igény esetén csőmenetes vagy karimás csatlakozások is készülhetnek.

Állórészek (statorok): A stator anyaga a szállítandó anyag kémiai és fizikai tulajdonságaitól függ. A rendelkezésre álló elasztomerekből csaknem minden szivattyúzási feladathoz kiválasztható a megfelelő: NBR, NR-SBR, EPDM, Szilikongumi, Hőálló szilikongumi, VITON, PTFE. Kétfajta sztátor kialakítás terjedt el: az "egyforma falvastagságú" és "eltérő falvastagságú". Az utóbbinak nagyobb rugalmas falvastagsága van gödör csúcsoknál, lehetőséget adva nagyobb szárazanyag tartalmú folyadékok átfolyására, mert így növelni lehet az állórész torzítását a nagyobb nyomás fellépése hatására.

Csigadugattyú (rotor): A csigadugattyú anyaga általában 1.4301 rozsdamentes acél, de az igényeknek megfelelően készülhet 1.4435 korrózióálló acélból, 1.4034 edzett korrózióálló acélból, vagy különféle ötvözött, edzett szerszámacélokból. Specifikus kialakításnál a rotor acélból készül, kemény és sima bevonattal ellátva, normál esetben krómmal.

Billenő tengely: A szivattyú meghajtó tengelye és a csigadugattyú közötti kapcsolatot a kisebb típusoknál egy rugalmas gumiból készült elem, a többi típusnál csapos, csuklós kialakítású billenő tengely biztosítja. A csapágyház (mely a folyadék térben kell hogy elhelyezkedjen) engedi, hogy a rotor az állórészben körbe forogjon.

Tengelytömítés: Lehet tömszelencés tömítés - különböző anyagú, négyzet keresztmetszetű, fonatolt tömítőzsinórok felhasználásával - vagy csúszógyűrűs tömítés, mely anyagában és konstrukciójában a szállítandó anyaghoz és szivattyúzási paraméterekhez igazodik. A csúszógyűrűs tömítés lehet külső vagy belső beépítésű.

Meghajtás: A szivattyúk monoblokk kivitelűek. A modern mélykút szivattyúk motorjai speciálisan arra tervezettek, hogy a víz alatt, extrém körülmények között is megbízhatóan működjenek. Az olajhűtéses motorok belsejében egy speciális, élelmiszeripari minőségű olaj kering, amely elvezeti a hőt a motor tekercseiből, majd a burkolaton keresztül átadja azt a környező víznek. A vízhűtéses motoroknál maga a kútvíz áramlik át a motor burkolata és a stator között, közvetlenül hűtve a motort.

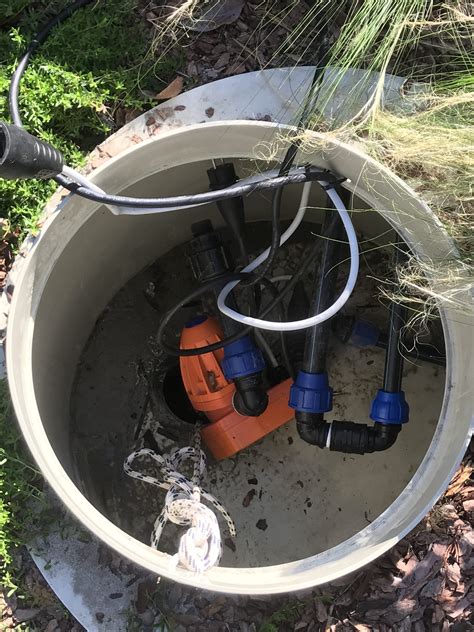

Telepítés és Első Üzembe Helyezés

A mélykút szivattyú telepítése egy komplex folyamat, amely precizitást, szakértelmet és a biztonsági előírások szigorú betartását igényli.

1. Kút felmérése: Mielőtt bármilyen lépést tennénk, alaposan fel kell mérni a kút állapotát és a vízigényt. Ez magában foglalja a kút mélységének, átmérőjének, a statikus és dinamikus vízszintnek, valamint a kút hozamának meghatározását. A kútvizsgálat során meg kell győződni arról, hogy a kút tiszta, nincs benne törmelék, és a béléscső ép.

2. Szivattyú és motor összeépítése: Ha a szivattyú és a motor külön egységként érkeztek, össze kell építeni őket. Fontos, hogy a csatlakozás tökéletesen illeszkedjen, és a gyártó utasításai szerint járjunk el.

3. Kábelhosszabbítás: A szivattyúk általában viszonylag rövid gyári kábellel érkeznek, amelyet meg kell hosszabbítani a kút mélységének megfelelően. Ehhez speciális, gyantával kiönthető vagy zsugorcsöves toldó készleteket kell használni.

4. Rögzítőkötél: A kábel toldása után a rozsdamentes acél rögzítőkötél rögzítése következik. Ez a kötél viseli a szivattyú súlyát, nem az elektromos kábel vagy a nyomócső!

5. Nyomócső csatlakoztatása: Ezután csatlakoztatjuk a nyomócsövet a szivattyú kimeneti csonkjához. Fontos, hogy a cső anyaga (pl. KPE cső) és átmérője megfeleljen a szivattyú teljesítményének és a vízigénynek. A nyomócsövet és az elektromos kábelt, valamint a rögzítőkötelet célszerű egymáshoz rögzíteni, például kábelkötegelőkkel, meghatározott távolságonként.

6. Szivattyú leengedése: A szivattyú leengedése a kútba óvatosan, egyenletesen és lassan történjen. Ügyelni kell arra, hogy a szivattyú ne ütközzön a kút falához, és ne akadjon el semmiben. A szivattyút a dinamikus vízszint alá kell engedni, de legalább 1-2 méterrel a kút alja fölé, hogy elkerüljük az iszap és homok felszívását.

7. Elektromos bekötés: Ezt kizárólag szakképzett villanyszerelő végezheti, a vonatkozó szabványok és előírások betartásával. A vezérlőegység (kapcsolószekrény) tartalmazza a motorindító kondenzátort (egyfázisú motorok esetén), a hővédelmet és gyakran a szárazon futás elleni védelmet is.

8. Első üzembe helyezés: Az összes mechanikai és elektromos bekötés elkészülte után következik az első üzembe helyezés. Először is, ellenőrizni kell az összes csatlakozást, hogy nincsenek-e szivárgások. Ezután rövid időre be kell kapcsolni a szivattyút, és figyelni kell a működését. A nyomáskapcsoló beállítását a kívánt üzemi nyomásnak megfelelően kell elvégezni. Általában egy alsó és egy felső nyomásértéket kell beállítani, amely között a szivattyú be- és kikapcsol. Az első üzem során érdemes figyelni a kút vízszintjének változását is, hogy megbizonyosodjunk arról, hogy a szivattyú nem meríti le a kutat túl gyorsan.

9. Frekvenciaváltós vezérlés: Egyre népszerűbb megoldás a mélykút szivattyúk esetében. Ez a technológia lehetővé teszi a szivattyú fordulatszámának és ezzel a vízhozamának szabályozását, állandó nyomást biztosítva a rendszerben, miközben jelentős energiamegtakarítást is eredményez.

Karbantartás és Hibaelhárítás

A mélykút szivattyúk rendkívül strapabíróak és hosszú élettartamúak lehetnek, feltéve, hogy megfelelően telepítették és rendszeresen karbantartják őket.

Megelőző karbantartás: Célja, hogy az apró problémákat még azelőtt azonosítsuk és orvosoljuk, mielőtt komolyabbá válnának. A rendszeres ellenőrzéseknek magukban kell foglalniuk a vízhozam, a nyomás és a szivattyú által kibocsátott hangok figyelését. A szivattyú vezérlőegységét és az elektromos bekötéseket is időnként ellenőrizni kell. Győződjünk meg arról, hogy nincsenek laza csatlakozások, korrózió vagy égésnyomok. A tágulási tartály levegőnyomását legalább évente egyszer ellenőrizni kell. Ha a nyomás túl alacsony, a szivattyú túl gyakran kapcsol be, ami megrövidíti az élettartamát.

Gyakori problémák és megoldásaik:

• A szivattyú nem indul el: Ellenőrizze az áramellátást, biztosítékot. Várja meg a motor lehűlését (ha túlmelegedett). Ellenőrizze a nyomáskapcsolót, és ha szükséges, a kút vízszintjét.
• Alacsony vízhozam vagy nyomás: Tisztítsa a szűrőt. Légtelenítse a rendszert. Ellenőrizze/állítsa be a nyomáskapcsolót. Ellenőrizze a csővezetékeket és szerelvényeket szivárgásokra vagy elzáródásokra.
• A szivattyú túl gyakran kapcsol be/ki: Ellenőrizze/cserélje a nyomáskapcsolót. Fújja fel a tágulási tartályt, vagy cserélje nagyobbra a tartályt, ha szükséges.
• Homok vagy iszap a vízben: Emelje meg a szivattyút a kút aljától. Szükség esetén a kút felújítása is szóba jöhet. A homok és iszap különösen nagy ellensége a mélykút szivattyúknak. Az abrazív részecskék koptatják a járókerekeket és a tömítéseket, csökkentve a szivattyú hatékonyságát és élettartamát. Ha a kút vize homokos, érdemes homokszűrőt beépíteni a rendszerbe, vagy olyan szivattyút választani, amely jobban ellenáll a homoknak (pl. csigaszivattyú).
• Vízkőlerakódások: Különösen kemény víz esetén fordulhat elő, hogy a vízkőlerakódások eltömítik a szivattyú járókerekeit és a csővezetékeket.

Sok esetben az egyszerű problémákat, mint például a tágulási tartály nyomásának beállítása vagy a nyomáskapcsoló ellenőrzése, a felhasználó is elvégezheti. Ne próbáljunk meg azonban olyan javításokat végezni, amelyek meghaladják a képességeinket, mert ez további károkat okozhat, és érvénytelenítheti a garanciát.

Alkalmazási Területek

A mélykút szivattyúk rendkívül sokoldalú eszközök, amelyek széles körben alkalmazhatók a vízellátás különböző területein. Az alkalmazási területek diverzitása a háztartási felhasználástól az ipari és mezőgazdasági nagyságrendű rendszerekig terjed. A mélykút szivattyúk előnye, hogy a kútba merülve működnek, így nem foglalnak helyet a felszínen, zajtalanul üzemelnek, és kevésbé érzékenyek a fagyra.

1. Háztartási vízellátás: Egy saját kút és egy megbízható mélykút szivattyú biztosítja a friss, tiszta ivóvizet, a fürdéshez és a háztartási célokra szükséges vizet. A rendszer általában egy mélykút szivattyúból, egy vezérlőegységből (gyakran nyomáskapcsolóval), egy tágulási tartályból és a szükséges csővezetékekből áll. A modern háztartási mélykút szivattyúk csendesek, energiatakarékosak és számos védelmi funkcióval rendelkeznek, mint például a szárazon futás elleni védelem. Átlagosan egy családi ház vízigénye nem lehet több 30-40 liter/percnél 2-2,5 bar nyomás mellett.

2. Öntözés: Az öntözés egy másik fő terület, ahol a mélykút szivattyúk kiválóan teljesítenek. A kerti öntözésnél a kisebb mélykút szivattyúk is elegendőek lehetnek, amelyek a kútból közvetlenül szolgáltatják a vizet a locsoláshoz vagy egy automata öntözőrendszerhez. Fontos figyelembe venni a kút hozamát is, hogy az öntözés ne merítse le a kutat túlságosan.

3. Ipari és mezőgazdasági felhasználás: Az ipari szektorban a mélykút szivattyúk számos területen használhatók, például hűtőrendszerek vízellátására, technológiai víz biztosítására gyártási folyamatokhoz, vagy akár tűzivíz-hálózatok kiegészítésére. Az állattartásban is elengedhetetlen a megfelelő minőségű és mennyiségű víz biztosítása. Ipari területeken az adatok a sokszorosára nőnek, nem ritka eset, hogy 1200 liter víz szállítására kell megoldást találni.

4. Közösségi vízellátás: Kisebb településeken, tanyákon vagy üdülőparkokban a mélykút szivattyúk biztosítják a lakosság ivóvízellátását.

5. Geotermikus rendszerek: Geotermikus rendszerek esetében a mélykút szivattyúk a hőszivattyúkhoz szükséges kútvíz keringetését végzik, amely a föld hőjét hasznosítja fűtésre és hűtésre.

6. Speciális alkalmazások: Egyes speciális alkalmazások közé tartozhat a kútvíz szellőztetése vagy levegőztetése, amennyiben a víz vastartalma magas, és oxidációra van szükség a vas kiválasztásához.

Minden alkalmazási területen a kulcs a megfelelő szivattyú kiválasztása, a precíz telepítés és a rendszeres karbantartás.
