A modern gépészetben a csigahajtások kulcsszerepet játszanak számos ipari alkalmazásban, ahol nagy áttételezésre és csendes működésre van szükség. Azonban a csigahajtások optimális működéséhez elengedhetetlen a precíz tervezés és beállítás, különös tekintettel a csigatengelyre és annak modul számítására. A csigatengely deformációja komoly problémákat okozhat, melyek nem csupán a hatásfokot rontják, hanem jelentősen csökkenthetik a hajtás élettartamát is.
A Csigatengely Deformációja és Okai
A csigatengely deformációja elsősorban a csigahajtás csigatengelyénél léphet fel. Ennek legfőbb oka a pontatlan illeszkedés, mely során a csiga és a csigakerék középvonalának egybeesése nem valósul meg tökéletesen. Ha ez nem történik meg, és a kapcsolódás nem pontos, akkor a csigatengelyen a hajlító igénybevétel hatására lehajlás következhet be. Ez a lehajlás súlyos következményekkel járhat. A fogak mozgása miatt jelentős károsodás léphet fel a fogak kapcsolódásánál, ami csökkenti a csigahajtás hatásfokát, élettartamát, és a csapágyakat is károsítja.
A csigatengely csapágyazása szintén kritikus fontosságú. A fellépő radiális és axiális terhelés miatt két kúpgörgős csapággyal kell megoldani a csapágyazást. Ennek hiánya, vagy nem megfelelő kivitelezése, szintén lehajláshoz vezethet, tovább súlyosbítva a problémát.

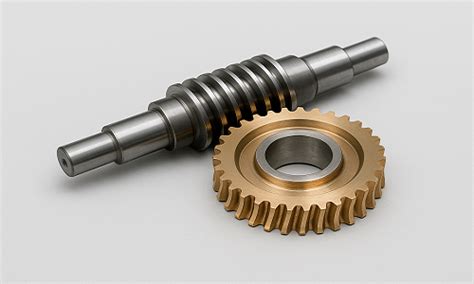

Csiga-Csigakerék hajtás
A Csigakerék Középsíkjának Beállítása
A csigahajtás precíz működésének alapja a csigakerék középsíkjának helyes beállítása. A csigakerék homlokfelületei között középen elhelyezkedő képzeletbeli sík, ami félbevágja a fogakat, és a homlokfelületekre merőleges (a csiga tengelyén is áthaladó) sík metszésvonala egy középvonal. A csigánál ugyanígy megtalálható ez a vonal.
A csigahajtás beállításánál elsődleges szempont, hogy a csiga és a csigakerék középvonala szigorúan, teljes mértékben egybeessen. Ha ez a két vonal nem esik egybe, akkor alapvető kapcsolódási feltételek fognak megszűnni, és következményként kialakulnak kapcsolódási hibák. Ezek a hibák nem csupán zajos működéshez, hanem jelentős kopáshoz és idő előtti meghibásodáshoz vezethetnek. A pontos beállítás garantálja az egyenletes terheléselosztást a fogakon, minimalizálva a stresszkoncentrációt és maximalizálva az élettartamot.
A Váltókerekek Szennyeződés Elleni Védelme
A csigahajtásokban, beleértve a váltókerekeket is, a szennyeződések több forrásból is bejuthatnak, komoly károkat okozva a rendszerben. Fontos megérteni, hogy honnan származhatnak ezek a szennyeződések, hogy hatékonyan védekezhessünk ellenük.
Külső Szennyeződések Forrásai
A hajtás házán kívülről bejuthat por, nedvesség, nedves levegő, folyadék (például víz), stb. Ezek az anyagok abrazív hatásúak lehetnek, koptatva a mozgó alkatrészeket, vagy korróziót okozva, ami a felületek romlásához vezet. A nedvesség, különösen a páralecsapódás, elősegítheti a rozsdásodást, ami szintén csökkenti a hajtás élettartamát és hatásfokát.
Kenőanyaggal Bejutó Szennyeződések
Szennyeződés bekerülhet a kenőanyaggal is, ha az nem elég jó minőségű, és szennyeződést tartalmaz. Ezért mindig ellenőrzött tisztaságú kenőanyagokat kell alkalmazni. A rossz minőségű kenőanyagok nemcsak szennyeződéseket tartalmazhatnak, hanem nem is biztosítanak megfelelő kenést, ami fokozott súrlódáshoz és hőtermelődéshez vezet. A kenőanyag rendszeres cseréje és minőségének ellenőrzése elengedhetetlen a hosszú élettartamhoz.
Szerelés Során Bejutó Szennyeződések
Szennyeződés kerülhet a rendszerbe szerelés során is, ha a feltételek (szerelési helyszín tisztasága) nem megfelelőek. Ennek elkerülésének érdekében mindig portalanított és lehetőleg alacsony páratartalmú helyiségben végezzük a szerelést. Emellett a szerelendő szerkezetet meg kell tisztítani a szennyeződésektől, hogy azok ne kerülhessenek a váltóba. Az alapos tisztítás és a megfelelő szerelési környezet biztosítása minimalizálja a szennyeződések bejutásának kockázatát.
Az Egyenletes Járás Normái
Az egyenletes járás normái (előírásai) alapvető fontosságúak a fogaskerekek, és így a csigahajtások megbízható és hatékony működéséhez. Ezek a normák szigorúan meghatározzák a fogaskerekek előfordulási szögének megengedett legnagyobb hibáját a kerék egy fogosztásnyi (szögosztásnyi) elfordulása alatt. Ez a paraméter alapvetően befolyásolja a hajtás pontosságát és a zajszintet. Egy kis eltérés is jelentős mértékben ronthatja a kapcsolódás minőségét, ami vibrációhoz és fokozott kopáshoz vezet.
A normák azon hibát is rögzítik, amely a kerék egy teljes körülfordulásán (vagy a fogaskerékpár relatív helyzetváltozásának teljes ciklusán) belül többször rendszeresen ismétlődik. Az ilyen periodikus hibák általában gyártási pontatlanságokból vagy összeszerelési hibákból adódnak, és hosszú távon jelentős károkat okozhatnak.
Ehhez tartozik még a fogak érintkezési pontosságának normái, melyek meghatározzák a kapcsolódó fogaskerekek működő fogfelületeinek érintkezését a fogaskerékhajtásban. Az érintkezési pontosság a fogaskerekek terhelhetőségének és élettartamának kulcsfontosságú mutatója. A nem megfelelő érintkezés koncentrált terheléshez vezethet, ami a fogfelületek gyors kopását vagy akár törését is okozhatja. Az egyenletes járás normáinak betartása biztosítja, hogy a hajtás a tervezett paramétereknek megfelelően működjön, maximalizálva a hatásfokot és a megbízhatóságot.
A Modul Számítás Jelentősége a Csigahajtásban
A csigatengely modul számítása elengedhetetlen a megfelelő kapcsolódás és a hajtás optimális működése érdekében. A modul a fogaskerekek méretét és geometriáját meghatározó alapvető paraméter. A csigahajtások esetében a modul határozza meg a csiga és a csigakerék fogainak méretét, osztását és profilját.
A Modul Definíciója és Szerepe
A modul (m) a fogaskerekeknél a fogosztás és a pí (π) aránya, vagyis m = p/π. Ez a paraméter alapvetően befolyásolja a fogak teherbírását és a hajtás áttételét. A csigahajtásokban a csiga tengelyirányú modulja megegyezik a csigakerék homlokirányú moduljával. A modul pontos meghatározása garantálja a fogak helyes illeszkedését és az egyenletes erőátvitelt. Amennyiben a modul nem megfelelő, a fogak nem illeszkednek pontosan, ami fokozott kopáshoz, zajhoz és a hajtás hatásfokának csökkenéséhez vezethet.
A Modul Számításának Menete
A modul számítása során figyelembe kell venni a hajtás tervezett áttételét, a terhelési viszonyokat, a bemenő és kimenő fordulatszámokat, valamint a rendelkezésre álló helyet. A modul kiválasztása során a szabványos modul értékek közül választunk, amelyek biztosítják a kompatibilitást és a könnyű beszerezhetőséget. A modul értékét a tervezési fázisban határozzák meg, figyelembe véve a csigahajtás teljesítményét és az alkalmazás speciális igényeit. A pontos modul kiválasztása kulcsfontosságú a hajtás hosszú élettartama és megbízhatósága szempontjából.
Modul és a Tengelydeformáció kapcsolata
A modul nem megfelelő megválasztása közvetve hozzájárulhat a csigatengely deformációjához. Ha a modul túl kicsi a terheléshez képest, a fogak túl nagy felületi nyomásnak lesznek kitéve, ami fokozott kopáshoz és a fogprofil eltorzulásához vezethet. Ez az eltorzulás pedig befolyásolja a kapcsolódás pontosságát, és elősegítheti a tengely lehajlását. Ezenkívül, ha a modul nem kompatibilis a többi hajtáselem geometriájával, az egyenetlen terheléseloszláshoz vezethet, ami szintén hozzájárul a tengely igénybevételéhez.
A megfelelő modul kiválasztása tehát nemcsak a fogak teherbírását biztosítja, hanem hozzájárul a tengely optimális terheléselosztásához és minimalizálja a deformáció kockázatát. A gondos tervezés és a modul precíz számítása alapvető fontosságú a csigahajtások hosszú távú, megbízható működése érdekében.
A Csigahajtás Precíz Beállításának Előnyei
A csigahajtás precíz beállítása és a modul pontos számítása számos előnnyel jár, amelyek közvetlenül befolyásolják a rendszer teljesítményét és élettartamát.
Fokozott Hatásfok
A pontosan illesztett és beállított csigahajtás minimális súrlódással működik, ami magasabb hatásfokot eredményez. A megfelelő modul kiválasztása és a középvonalak egybeesése garantálja a fogak optimális kapcsolódását, csökkentve az energiaveszteséget.
Hosszabb Élettartam
A csigatengely deformációjának elkerülése, a megfelelő csapágyazás és a szennyeződések elleni védelem mind hozzájárulnak a hajtás hosszabb élettartamához. A precíz beállítás minimalizálja a kopást és a meghibásodások kockázatát, így ritkábban van szükség karbantartásra és alkatrészcserére.
Csökkentett Zajszint és Vibráció
Az egyenletes járás normáinak betartása és a pontos fogkapcsolódás jelentősen csökkenti a hajtás zajszintjét és a vibrációt. Ez nemcsak a munkakörnyezet minőségét javítja, hanem csökkenti a kapcsolódó szerkezetekre ható terhelést is.
Magasabb Megbízhatóság
A gondos tervezés, a precíz beállítás és a rendszeres karbantartás garantálja a csigahajtás magasabb megbízhatóságát. Ez különösen fontos olyan ipari alkalmazásokban, ahol a leállások komoly termeléskiesést okozhatnak.
Csiga-Csigakerék hajtás
A csigatengely modul számítása és a hajtás precíz beállítása tehát nem csupán technikai követelmény, hanem befektetés a hosszú távú, hatékony és megbízható működésbe. A részletek iránti odafigyelés és a szigorú minőségellenőrzés elengedhetetlen a csigahajtások optimális teljesítményének biztosításához.
