A modern építőiparban az energiahatékonyság és a tartószerkezeti integritás kulcsfontosságú szempontok. Ennek megfelelően a hőhídmegszakítók alkalmazása egyre inkább előtérbe kerül a vasbeton szerkezetek, különösen a konzolos erkélylemezek kialakításánál. Az EBEA hőhídmegszakítók széles választékát kínálják, amelyek különböző műszaki paraméterekkel és kivitelezési megoldásokkal rendelkeznek, biztosítva a magas szintű hőszigetelést és statikai stabilitást. Ez a cikk részletesen bemutatja az EBEA hőhídmegszakító elemek főbb típusait, műszaki jellemzőit és alkalmazási lehetőségeit.
Az EBEA Hőhídmegszakítók Alapvető Funkciója és Előnyei
Az EBEA hőhídmegszakító elemek elsődleges célja, hogy megszüntessék a hőhidakat a vasbeton szerkezetek, például konzolos erkélylemezek és falak csatlakozásainál. Ezek a hőhidak jelentős hőveszteséget okozhatnak, ronthatják az épület energiahatékonyságát és páralecsapódáshoz vezethetnek, ami penészesedést és szerkezeti károsodást okozhat. Az EBEA elemek korszerű, hőhídmentes kapcsolatokat biztosítanak, amelyek kiemelkedően jó hőszigetelő képességű grafitos hőszigetelésen keresztül vezetett rozsdamentes acél elemeken keresztül valósulnak meg.
Az elemek kialakítása gyors és egyszerű, költséghatékony beépítést tesz lehetővé, alkalmazása nem igényel különleges ismereteket. A „V” jelű elemek elsődlegesen nyíróerők továbbítására alkalmazandók, korlátozottan alkalmasak falból, gerendából történő konzolos lemezek kialakítására. Az elem kialakítása szimmetrikus, ami tovább egyszerűsíti a beépítést.
Az EBEA Hőhídmegszakítók Kivitelei és Korróziós Osztályai
Az EBEA hőhídmegszakító elemek számos kivitelben elérhetők, hogy megfeleljenek a különböző környezeti feltételeknek és statikai követelményeknek. A korróziós osztályok jelzik az elemek ellenállását a korrózióval szemben, ami különösen fontos nedves vagy agresszív környezetben.
RS - Dörzshegesztett Kivitel
Az RS kivitelű hőhídmegszakítók dörzshegesztett technológiával készülnek, és korróziós osztályuk III (közepes). Ez a megoldás a nyírólemezes rendszerrel merevebb kapcsolatot biztosít a Z-kengyeles megoldáshoz (nyírási betonacél) képest. Ez a kivitel költséghatékony megoldást nyújt, ahol a korróziós terhelés nem extrém, de stabil és megbízható szerkezeti kapcsolat szükséges.
VE1 - Rozsdamentes Kivitel (III. Korróziós Osztály)
A VE1 kivitel rozsdamentes acélból készül, és a korróziós osztálya szintén III (közepes). Ez a típus ideális olyan alkalmazásokhoz, ahol a közepes korróziós ellenállás elegendő, de a rozsdamentes acél előnyei, mint például a hosszú élettartam és a karbantartásmentesség, fontosak. Ez a kivitel szintén nyírólemezes rendszerrel rendelkezik, amely merevebb kapcsolatot biztosít a Z-kengyeles megoldáshoz képest.
VE2 - Rozsdamentes Kivitel (IV. Korróziós Osztály)
A VE2 kivitel szintén rozsdamentes acélból készül, de korróziós osztálya IV (erős), ami a legmagasabb ellenállást biztosítja az agresszív környezeti hatásokkal szemben. Ez a típus kritikus alkalmazásokhoz ajánlott, ahol magas sótartalom, vegyi anyagoknak való kitettség vagy extrém nedvesség várható. A nyírólemezes rendszer itt is merevebb kapcsolatot biztosít a Z-kengyeles megoldáshoz képest.
HDG - Tűzihorganyzott Kivitel
Egyes elemtípusok, mint például az EBEA®-100 Hőhídmegszakító elemek költséghatékony alternatívájaként elérhetőek tűzihorganyzott kivitelben (HDG). Ezek az elemek 100 μm cink bevonattal készülnek, ami kiváló korrózióvédelmet biztosít. A tűzihorganyzott nyomatéki vasalással készült elemek ugyancsak a nyírólemezes rendszer előnyeit kínálják, merevebb kapcsolatot biztosítva a Z-kengyeles megoldáshoz képest. Ez a kivitel például az EBEA® E-100 és EBEA®-200 Hőhídmegszakító elemek költséghatékony alternatívája lehet.
Hőszigetelő Test Jellemzői és Variációi
A hőhídmegszakítók hatékonysága nagyban függ a beépített hőszigetelő test minőségétől és méreteitől. Az EBEA elemek esetében a hőszigetelő test magassága, hossza és vastagsága is változtatható, hogy a projekt specifikus igényeihez igazodjon.
Hőszigetelő Test Magassága
A hőszigetelő test magassága 20 mm-es lépcsőkben változtatható, ami rugalmasságot biztosít a tervezésben és a kivitelezésben. Bizonyos típusoknál, mint például a nyírási vasalással készült elemek esetében, a hőszigetelő test maximális magassága 440 mm is lehet, 5 mm-es lépésekben. Más elemeknél a maximális magasság elérheti a 470 mm-t is.
Hőhídmegszakító Hossza
A hőhídmegszakító hossza is változtatható, jellemzően 50 mm-es lépcsőkben. A legnagyobb elérhető hossz általában 1200 mm, de vannak olyan típusok, ahol a hossz 250 és 1200 mm között lehet, 150 mm-es lépcsőkben növelve. Lehetőség van egyedi hosszúságú elemek gyártására is, ebben az esetben az elemeket egyedileg szükséges méretezni. Az elem hossza általános kialakítás esetén 1000 milliméter.
Hőszigetelő Test Típusvastagsága
A hőszigetelő test típusvastagsága standard esetben 80 és 120 mm, de különleges igény esetén 60 és 100 mm vastagságban is elérhető. Bizonyos elemeknél, mint például a Z-kengyeles megoldású elemeknél, a hőszigetelő test típusvastagsága 80 mm, de különleges igény esetén 60 mm vastagságban is elérhető. A rendszerben alkalmazott hőszigetelés vastagsága a kívánt követelményeknek megfelelően 8 valamint 12 centiméter lehet.
Vasbetétek és Vasalási Rendszerek
A hőhídmegszakítók statikai teljesítményét nagyban befolyásolják a beépített vasbetétek és a vasalási rendszerek. Az EBEA számos lehetőséget kín, a standard megoldásoktól az egyedi igényekhez igazított vasalásokig.
Különleges Vasbetétek
Különleges igényekhez, kis elemszám esetén, Ø8, Ø12 és Ø16 átmérőjű vasbetétekkel ellátott elemek is elérhetők. Ezek a vasbetétek biztosítják a szükséges teherbírást és stabilitást az egyedi szerkezeti követelmények esetén.
Nyírólemezes Rendszer
A nyírólemezes rendszer merevebb kapcsolatot biztosít a Z-kengyeles megoldáshoz (nyírási betonacél) képest. Ez a merevség különösen fontos olyan szerkezeteknél, ahol a nyíróerők jelentősek, és a deformáció minimalizálása kulcsfontosságú. A nyírólemezes rendszer, mint például az EBEA®-700 esetében a vasalás S hossza meghatározza az elem méretét. A legfontosabb méretek a 21-es Táblázatban láthatók. Az EBEA®-700 egyedi méretekkel is készíthető, melyhez az alábbi szabályokat szükséges figyelembe venni: S11min (ISO60/100) = 110 mm; S11min (ISO80/120) = 100 mm; S11max (ISO60/80/100/120) = 430 mm.
Z-kengyeles Megoldás
A Z-kengyeles megoldás jobb hangszigetelést biztosít a nyírólemezes megoldáshoz képest. Ez a tulajdonság különösen előnyös olyan épületeknél, ahol a zajcsökkentés kiemelt fontosságú, például lakóépületek vagy kórházak esetében. A Z-kengyeles megoldású elemek, mint például az EBEA®-1100 és EBEA®-1200 hőhídmegszakító elemek, tűzihorganyzott nyomatéki vasalással készülnek, ami költséghatékony alternatívát jelent.
PVC Csövek a Folyamatos Vasaláshoz
Bizonyos elemtípusokba beépített PVC csövek lehetővé teszik a helyszíni vasalás megszakítás nélküli átvezetését az elemen. Ez a megoldás egyszerűsíti a kivitelezést és biztosítja a vasalás folytonosságát, ami kritikus a szerkezeti integritás szempontjából. Fontos megjegyezni, hogy ezeknél a típusoknál a nyomatéki vasalás nem az EBEA® Hőhídmegszakító része, azt külön meg kell rendelni, vagy a kivitelezésen biztosítani kell.
Műszaki Információk és Tervezési Szempontok
Az EBEA hőhídmegszakítók alkalmazása során számos részletes műszaki információt kell figyelembe venni. Ezek közé tartoznak a teherbírások, a szükséges kiegészítő vasalás, a betonminőség és az alkalmazási korlátozások.
Teherbírások és Betonminőség
Az elemek teherbírását az alkalmazott bordák száma határozza meg. Az elem a kívánt mechanikai ellenállóképesség eléréséhez öt és tíz közötti bordaszámmal készíthető. A hőhíd megszakító rendszer teherbírásáért két darab 1.4301-MSZ-EN10088-2:2015 szerinti anyagminőségű U acél elem biztosítja. Az átfogó termékinformációk tartalmazzák a részletes teherbírási adatokat, figyelembe véve a különböző betonminőségeket és vasalási konfigurációkat. A megfelelő betonminőség kiválasztása elengedhetetlen a szerkezeti stabilitás és a hőhídmegszakító hosszú élettartama szempontjából.
Kiegészítő Vasalás és Alkalmazási Korlátozások
Bizonyos esetekben kiegészítő vasalás szükséges az EBEA hőhídmegszakítók mellett a teljes szerkezeti integritás biztosításához. Az átfogó termékinformációk részletezik ezeket az igényeket, valamint az alkalmazási korlátozásokat, például a minimális betonfedést vagy a maximális terheléseket. Fontos, hogy a tervezők és kivitelezők pontosan kövessék ezeket az előírásokat a biztonságos és hatékony alkalmazás érdekében.
Tervezési Eszközök és Szoftverek
A Peikko számos megoldást kín a tervezők számára, beleértve a Peikko Designer® tervező és modellező szoftvert. A 2D-s és 3D-s eszközök, beépülő modulok és más megoldások segítenek a tervek exportálásában a Tekla, Revit vagy AutoCAD rendszerekbe. Ez megkönnyíti a hőhídmegszakítók integrálását a teljes épülettervezésbe, biztosítva a pontos méretezést és a hibamentes kivitelezést.
Alkalmazási Területek és Példák
Az EBEA hőhídmegszakítók széles körben alkalmazhatók különböző szerkezeti kapcsolatoknál, biztosítva az energiahatékonyságot és a tartósságot.
Erkély Kapcsolatok
A hőhídmegszakítók leggyakoribb alkalmazási területe a vasbeton szerkezetekhez kapcsolódó konzolos erkélylemezek hőhídmentes kapcsolatainak kialakítása. Ez megakadályozza a hőveszteséget az erkély és a belső tér között, hozzájárulva az épület energiahatékonyságához és a komfortérzet növeléséhez.
Fal Kapcsolatok
Az EBEA elemek alkalmazhatók fal kapcsolatoknál is, ahol a fal és más szerkezeti elemek közötti hőhidak megszüntetése szükséges. Ez különösen fontos passzívházak és alacsony energiafelhasználású épületek esetében, ahol a hőveszteség minimalizálása kulcsfontosságú.

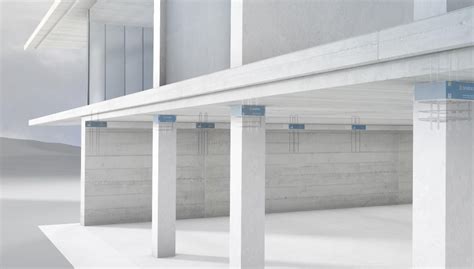

Gerenda és Pillér Kapcsolatok
Gerenda és pillér kapcsolatoknál is alkalmazhatók a hőhídmegszakítók, különösen, ha a szerkezeti elemek különböző hőmérsékleti zónák között helyezkednek el. Ez segít megőrizni a szerkezet integritását és elkerülni a hőmérséklet-ingadozások okozta károsodásokat.
Födém Áttörések
Födém áttörések esetén is hasznosak a hőhídmegszakítók, különösen, ha az áttörésen keresztül hőt továbbító elemek, például csövek vagy vezetékek haladnak át. Az EBEA elemek segítenek minimalizálni a hőveszteséget és biztosítani a födém hőszigetelő képességét.
Összefoglalás és Jövőbeli Kilátások
Az EBEA hőhídmegszakítók széles választéka, a különböző kivitelek, korróziós osztályok és méretezési lehetőségek biztosítják, hogy minden építési projekthez megtalálható legyen a megfelelő megoldás. A részletes műszaki információk, a tervezési eszközök és a szakértői támogatás segítik a tervezőket és kivitelezőket a hőhídmegszakítók hatékony és biztonságos alkalmazásában. Az energiahatékonysági előírások szigorodásával és a fenntartható építészet iránti igény növekedésével az EBEA hőhídmegszakítók szerepe várhatóan tovább fog nőni a jövőben. A folyamatos fejlesztések és innovációk biztosítják, hogy az EBEA továbbra is élen járjon a hőhídmentes szerkezeti kapcsolatok területén.
