A gépjárművek futóműveinek és fékrendszereinek részletes elemzése
A modern gépjárművek tervezésekor a biztonság, a menetkomfort és a hatékonyság kiemelten fontos szempontok. Ezek elérésében a futómű és a fékrendszer kulcsszerepet játszik. Ez a cikk mélyrehatóan vizsgálja ezen rendszerek szerkezeti felépítését, működését, fejlesztési irányait, valamint a hozzájuk kapcsolódó szabványokat és követelményeket, a kezdetektől napjaink intelligens megoldásaiig.
1. A Közúti Járművek Általános Szerkezeti Felépítése és Alapvető Rendszerei

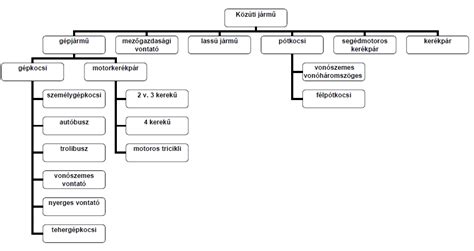

A közúti járművek definíciója és fajtái rendkívül sokrétűek, magukban foglalva személygépkocsikat, tehergépkocsikat, autóbuszokat és speciális céljárműveket egyaránt. A járművek története az elmúlt évszázadok technológiai fejlődését tükrözi, az első gőzhajtású kocsiktól egészen a modern, komplex rendszerekig.
A járművek szerkezeti felépítése alapvetően a vázszerkezetre, a karosszériára, a hajtásláncra, a futóműre és a vezérlőrendszerekre bontható. A hajtás, vagyis az erőátviteli rendszerek felelősek a motor által termelt energia hatékony továbbításáért a kerekekhez. Ez magában foglalhatja a tengelykapcsolót, a sebességváltót, a kardántengelyt és a differenciálművet, melyek feladata a sebesség és a nyomaték szabályozása, valamint a kerekek közötti sebességkülönbség kiegyenlítése kanyarodáskor.
A különböző hajtáskoncepciók, mint az orrmotor-hátsókerékhajtás (BMW, Mercedes), farmotor-hátsókerékhajtás (VW Bogár, Skoda, Porsche), középmotoros hátsókerékhajtás (versenyautók), orrmotoros elsőkerékhajtás (Audi), keresztmotoros elsőkerékhajtás, vagy keresztmotoros összkerékhajtás, mind más-más menettulajdonságokat és térkihasználást eredményeznek.
2. Futómű Rendszerek: Szerkezeti Tagolás és Alapvető Elemek
A futóműrendszer a jármű vázszerkezetét és a kerekeket köti össze, alapvető feladata a jármű stabilitásának biztosítása, a menetkomfort növelése, valamint az útviszonyokhoz való alkalmazkodás.
2.1. A Futómű Általános Szerkezeti Felépítése
A futómű általános szerkezeti felépítése számos elemből áll, melyek együttesen felelnek a jármű úttartásáért és a vezetési élményért. Ezek közé tartoznak a gumiabroncsok, a keréktárcsák, a kerékfelfüggesztés, a rugózás és a lengéscsillapítók.
2.2. A Futóművek Szerkezeti Leírása
2.2.1. Gumiabroncs
A gumiabroncs a jármű egyetlen érintkezési pontja az úttal, így kulcsfontosságú a tapadás, a fékezés, a kormányzás és a menetkomfort szempontjából.
2.2.1.1. Követelmények és Szerkezeti Felépítés

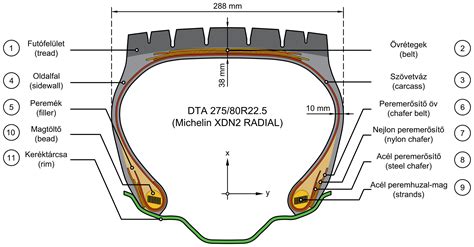

A gumiabroncsokkal szemben támasztott követelmények magukban foglalják a magas kopásállóságot, a jó tapadást különböző útviszonyok között (száraz, nedves, havas), az alacsony gördülési ellenállást az üzemanyag-hatékonyság érdekében, valamint a zajcsökkentést. A modern gumiabroncsok komplex szerkezettel rendelkeznek, melyek magukban foglalják a futófelületet, az oldalfalat, a peremet, a szövet- vagy drótvázszerkezetet, valamint az övet. A radiál abroncsok, eltérően a diagonál abroncsoktól, ahol a szövetrétegek egymásra merőlegesen helyezkednek el, a vázszálak az abroncs középvonalára merőlegesen futnak, és egy további, a futófelületet körbefogó acélszalag (öv) biztosítja a stabilitást.
2.2.1.2. A Gumiabroncsok Jellemző Adatai

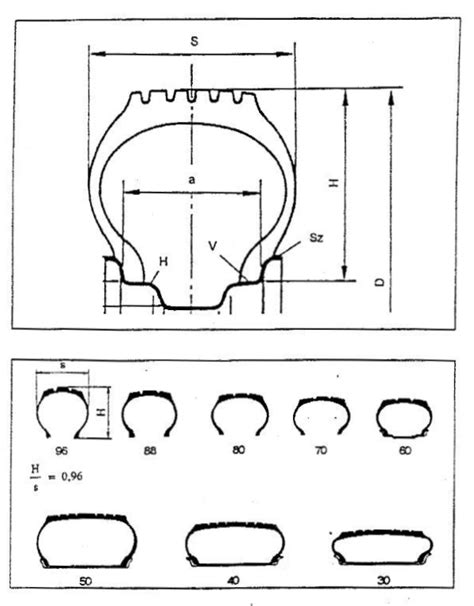

A gumiabroncsok jellemző adatait a gumiabroncs oldalfalán feltüntetett jelölések tartalmazzák, mint például a szélesség, az oldalfal magasságának aránya a szélességhez képest (perfil), a szerkezeti típus (radiál), a felni átmérője, a terhelési index (maximális megengedett terhelés) és a sebesség szimbólum (maximális megengedett sebesség). További fontos jellemzők a tapadási index (nedves úton), a zajszint és az üzemanyag-hatékonyság.
2.2.2. Keréktárcsa
A keréktárcsa tartja a gumiabroncsot, és biztosítja a kerék felfüggesztéséhez való csatlakozást. Anyagát tekintve lehet acél vagy könnyűfém (alumíniumötvözet). A könnyűfém tárcsák előnye a kisebb tömeg, ami csökkenti a rugózatlan tömeget, javítva ezzel a menetkomfortot és a dinamikus viselkedést.
2.2.2.1. Kerékpánt
A kerékpánt a keréktárcsa azon része, amelyre a gumiabroncs pereme felfekszik és tömít.
2.2.3. Kerékfelfüggesztés
A kerékfelfüggesztés feladata, hogy összekösse a kereket a jármű karosszériájával, miközben lehetővé teszi a függőleges irányú mozgást és elnyeli az út egyenetlenségeiből származó erőket.
2.2.3.1. Lengőkarok, Rudak
A lengőkarok és rudak a kerék helyzetét és mozgását határozzák meg a felfüggesztési geometrián belül. Különböző típusú felfüggesztések (pl. McPherson, több lengőkaros) eltérő számú és elrendezésű lengőkart és rudat használnak.
2.2.3.2. Gömbcsuklók
A gömbcsuklók rugalmas kapcsolatot biztosítanak a lengőkarok és a kerékagy között, lehetővé téve a kerék elfordulását kormányzáskor, valamint a felfüggesztés mozgását.
2.2.3.3. Gumiperselyek, Szilentblokkok
A gumiperselyek és szilentblokkok rezgés- és zajcsillapító elemként funkcionálnak a felfüggesztés különböző pontjain, elnyelve a menet közben keletkező rezgéseket és ütéseket.
2.2.3.4. A Felfüggesztés Állító Elemei
Bizonyos felfüggesztési rendszerek tartalmaznak állítható elemeket, amelyekkel a kerékgeometria (pl. kerékdőlés, kerékösszetartás) finomhangolható a jármű menettulajdonságainak optimalizálása érdekében.
2.2.4. Rugózás és Elemei
A rugózás feladata az út egyenetlenségeiből származó ütéseinek elnyelése, a jármű karosszériájának tehermentesítése és a menetkomfort biztosítása.
2.2.4.1. A Rugózási Rendszer Felépítése, Dinamikai Jellemzői
A rugózási rendszer dinamikai jellemzőit a rugóerő, a rugóút és a csillapítás határozza meg. A cél egy olyan optimális egyensúly megtalálása, amely biztosítja a jó úttartást és a kényelmes utazást.
2.2.4.2. A Rugózás Szerkezeti Elemei
- Laprugók: Hagyományos rugózási elem, mely több acéllemezből áll.
- Tekercsrugók: A legelterjedtebb rugózási elem, acélspirálból készül.
- Torziós rugó: Torsziós erővel működő rugó, gyakran tengelyként funkcionál.
- Hidropneumatikus gázrugó: Nyomással és gázzal működő rugózási rendszer, amely állítható rugóerőt és csillapítást tesz lehetővé.
- Légrugók: Sűrített levegővel működő rugózási elemek, amelyek kiváló menetkomfortot és állítható hasmagasságot biztosítanak.
- Gumirugók, Gumiütközők: Rugalmas gumielemek, melyek kisebb ütéseket nyelnek el, vagy végállás ütközőként funkcionálnak.
- Stabilizátorok: A karosszéria dőlését csökkentik kanyarodáskor, javítva az úttartást.
- Lengéscsillapítók: Elnyelik a rugók által felhalmozott energiát, megakadályozva a jármű kellemetlen "ringatózását".
3. A Futóművek Általános Feladatai és Követelményrendszere
A futóműveknek számos fontos feladatot kell ellátniuk a biztonságos és kényelmes közlekedés érdekében.
3.1. Erőhatások az Út és a Jármű között
Az út és a jármű között folyamatosan kölcsönhatások zajlanak, melyek a jármű mozgását, stabilitását és fékezését befolyásolják. Ezek az erőhatások magukban foglalják a tapadási, a gördülési és a lengési erőket.
3.2. A Kerekeket Leszorító Erő
A kerekeket leszorító erő (vagy függőleges erő) kulcsfontosságú a tapadás szempontjából. Minél nagyobb ez az erő, annál nagyobb fékező- vagy gyorsítóerő, illetve oldalirányú erő vihető át az útra.
3.3. Tapadási Tényező
A tapadási tényező (μ) a gumiabroncs és az útburkolat közötti súrlódás mértékét fejezi ki. Meghatározza, hogy mekkora erőátvitel lehetséges a kerekek és az út között. Különböző útviszonyok (száraz, nedves, jeges) drasztikusan befolyásolják ezt a tényezőt.
3.4. Lengéskényelem
A lengéskényelem a menetkomfort egyik legfontosabb mutatója. A rugózási és csillapítási rendszerek feladata a jármű karosszériájának rezgéseinek minimalizálása.
3.5. A Dinamikus Tényező
A dinamikus tényező a jármű mozgása során fellépő erőhatások és azoknak a futóműre gyakorolt hatásának összessége.
3.6. Futóművek Aktivitása, Önszabályozása
A modern futóművek egyre inkább "aktívvá" válnak, képesek az útviszonyokhoz és a vezetési helyzethez alkalmazkodni, ezáltal javítva a menetdinamikát és a biztonságot.
4. A Futóművek Jellemző Paraméterei
A futóművek viselkedését számos geometriai paraméter határozza meg.
4.1. Alapparaméterek
- Kerékdőlés (γ): A kerék függőleges síkjának a jármű hossztengelyére való dőlése.
- Kerékösszetartás: A jármű menetirányában nézve a kerekek egymáshoz való viszonya.
- Csapgeometria: A kerék forgástengelyének (gólyaláb) dőlése és utánfutása.
4.2. Leszármaztatott Paraméterek
Ezek a paraméterek az alapparaméterekből, valamint a felfüggesztés kinematikájából vezethetők le, és befolyásolják a jármű kormányozhatóságát és stabilitását. Ide tartozik a billenési és bólintási centrum, valamint a különböző paraméterek változása kanyarodáskor és rugózáskor.
5. Futóművek Korszerű Jellemző Típusai és Analízisük
Az elmúlt évtizedekben a futóművek fejlődése jelentős volt, újabb és hatékonyabb megoldások jelentek meg.
5.1. Merevhidas Futóművek
A merevhidas futóművekben a kerekek egy merev hídon keresztül kapcsolódnak egymáshoz. Elsősorban tehergépjárműveken és régebbi személyautókon találhatók meg.
- Laprugós merevhidas futóművek: Hagyományos, robusztus megoldás.
- Tekercsrugós merevhidas futóművek: Kényelmesebb rugózást biztosítanak.
- Légrugós merevhidas hátsó futóművek: Kiváló tehereloszlást és menetkomfortot nyújtanak.
5.2. Csatolt Hosszlengőkaros Futóművek
Ebben a típusban a kerekek hosszirányú lengőkarokon keresztül kapcsolódnak a vázszerkezethez.
5.3. Független Kerékfelfüggesztésű Futóművek
A független kerékfelfüggesztés lehetővé teszi, hogy az egyik kerék mozgása ne befolyásolja jelentősen a másikat, így javítva a menetkomfortot és az úttartást.
Hosszlengőkaros futóművek: Az egyik kerék mozgása befolyásolja a másikat.
Ferde tengelyű hosszlengőkaros futóművek: A lengőkarok ferdén helyezkednek el.
Háromszög - trapéz keresztlengőkaros futóművek: Két (vagy több) lengőkar biztosítja a kerék mozgását.

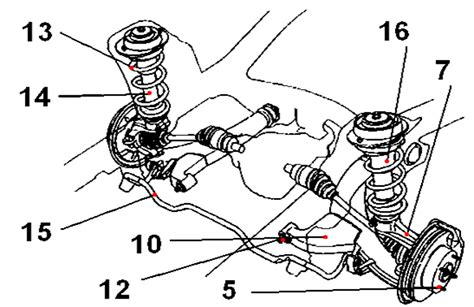

McPherson típusú futóművek: Egyszerű, kompakt és költséghatékony megoldás, ahol a lengéscsillapító és a rugó egy egységet képez.
Wiessach típusú futóművek: Speciális kialakítású felfüggesztés.
Multilink futóművek: Több lengőkarból álló rendszerek, amelyek kiváló rugalmasságot és precíz kerékmozgást tesznek lehetővé.
- Duplacsuklós futóművek: Két keresztezett lengőkarral.
- Többlengőrudas futóművek: Összetett, több elemből álló rendszerek.
6. Futóművek Fejlesztésének Irányai és Intelligens Megoldások
A futóművek fejlesztése napjainkban az intelligens, aktív rendszerek felé tolódik el.
6.1. A Futóművek Fejlesztésének Általános Kérdései
A fejlesztések célja a menetdinamika, a biztonság, a komfort és az üzemanyag-hatékonyság további javítása.
6.2. A Gépjármű Futóművek Járműmozgás Szabályzó Funkciója
Az intelligens futóművek aktívan részt vesznek a jármű mozgásának szabályozásában, befolyásolva a kormányzást, a gyorsítást és a fékezést.
6.3. Intelligens Kerék
Az intelligens kerék fogalma magában foglalja a gumiabroncsok nyomásának ellenőrzését és szabályozását.
- Gumiabroncs nyomás közvetett ellenőrzése: Az ABS szenzorok adatait használja fel a nyomás becslésére.
- Gumiabroncs nyomás közvetlen mérése: Szenzorok mérik a tényleges nyomást az abroncsban.
6.4. Intelligens Felfüggesztés
Az intelligens felfüggesztések képesek dinamikusan változtatni a rugózás és a csillapítás jellemzőit.
- Felfüggesztés önszabályozással: A rendszer önállóan alkalmazkodik a körülményekhez.
- Elmozdulás szabályozás: A karosszéria magasságát tartja állandóan.
- Erőszabályozás: A csillapítás erősségét szabályozza.
- Integrált szabályozás: Mindkét funkciót kombinálja.
- Felfüggesztés külső szabályozással: Különböző külső jelek (pl. GPS, kamerák) alapján állítódik.
6.5. Rugózás Intelligens Szabályozása
- Hidropneumatikus rugózás: Állítható rugóerőt és magasságot biztosít.
- Elektropneumatikus rugózás: Elektromos vezérlésű légrugózás.
6.6. Lengéscsillapító Intelligens Szabályozásai
- A felépítmény mozgásszabályozása: Aktívan csökkenti a karosszéria dőlését.
- ABC rendszer légrugózással: Aktív karosszériavezérlő rendszer.
6.7. Intelligens Stabilizátorok
- Félaktív stabilizátor: Szabályozható csillapítással.
- Aktív stabilizátorok: Képesek ellenállni a karosszéria dőlésének.
7. Közúti Járművek Kormányzásának Járműdinamikai Követelményei és Előírásai
A kormányzás a jármű irányításának alapvető eleme, melynek biztonságosnak és precíznek kell lennie.
7.1. Járművek Kormányzásával Szembeni Általános Követelmények
A kormányzásnak könnyűnek, pontosnak és stabilnak kell lennie, mind alacsony, mind magas sebességnél.
7.2. A Járművek Kormányzására Kanyarodására Vonatkozó Elírások
Számos teszt és előírás szabályozza a járművek kanyarodási képességeit, mint például a kanyarodási folyosószélesség, a farcsapás szélessége, vagy a kettős sávváltás teszt.
8. Különböző Kormányzási Rendszerek Geometriai, Dinamikai Elemzése
A kormányzási rendszerek kialakítása jelentősen befolyásolja a jármű viselkedését.
8.1. A Közúti Járművek Kormányzási Rendszereinek Altípusai, Általános Geometriai Jellemzők
A kormányzási rendszerek lehetnek tengelykormányzásúak, alvázkormányzásúak, tengelycsonk kormányzásúak, vagy több tengelyes járművek kormányzását szolgálók.
8.2. Különböző Kormányzási Rendszerek Elemzése
Az elemzés során figyelembe veszik a kormányzási geometria, a kormányzási áttétel és a kormányzási reakciók dinamikai tulajdonságait.
9. Közúti Járművek Kényszerkormányzási és Sajátkormányzási Tulajdonságai
Ezek a tulajdonságok a jármű viselkedését írják le kanyarodáskor és manőverezéskor.
9.1. A Különböző Kormányzási Tulajdonságok Elemzése
Vizsgálják a jármű stabilitását, az alulkormányzottságot és túlkormányzottságot, valamint a kormányzási hiszterézis jelenségét.
9.2. A Rugalmas Gumiabroncs Ferdefutása, Jellemző Paraméterek
A gumiabroncs ferdefutása a kerék oldalirányú elmozdulása a rá ható erő hatására, ami befolyásolja a kormányzási pontosságot.
9.3. A Kanyarodó Jármű Dinamikus Mozgásviszonyai
A kanyarodó jármű mozgását a centrifugális erő, a tapadás és a futóműgeometria együttes hatása határozza meg.
10. Kormányrendszerek Jellemző Szerkezeti Egységeinek Elemzése
A kormányrendszer számos mechanikai és hidraulikus/elektromechanikus elemből épül fel.
10.1. A Kormányrendszer Szerkezeti Felépítése, Jellemző Típusok
A hagyományos rendszerek fogaskerék-fogasléces, globoid csigás, vagy golyósoros csavarorsós kormánygépeket használnak.
10.2. A Kormányrendszer Geometriai Jellemzői
A kormánytrapéz geometriája, a kormányzási hibagörbe és a kinematikai áttétel alapvető fontosságúak a kormányzási pontosság szempontjából.
10.3. A Kormányrendszer Jellemző Szerkezeti Elemei
- Kormánykerék, kormánykerék tengely: A vezető által működtetett fő elem.
- Kormánygépek: A kormánykerék forgatását alakítják át a kerekek elfordításává.
- Fogasléces kormánygépek: Elterjedt, egyszerű és hatékony megoldás.
- Globoid csigás kormánygépek: Hosszabb élettartamúak.
- Golyósoros csavarorsós kormánygép: Magas hatásfokú, kis holtjátékú.
- Hidraulikus szervós kormánygépek: Segítségükkel csökkenthető a kormányzás erőigénye.
- Kormánymechanizmus rudazatai és csuklói: Összekötik a kormánygépet a kerékagyszal.
11. Intelligens Kormányrendszerek és Szerkezeti Elemeinek Analízise
Az intelligens kormányrendszerek a jármű dinamikai tulajdonságainak javítását célozzák.
11.1. Az Intelligens Kormányrendszerek Általános Funkciói
Ezek a rendszerek képesek az összkerék kormányzására, az additív kormányzásra, vagy akár az autonóm kormányzásra is.
11.2. Az Intelligens Kormányrendszerek Jellemző Típusai
- Összkerék kormányzású rendszerek: Minden tengely kormányozható, javítva a manőverezhetőséget.
- Additív kormányzás: Kiegészítő kormányzási funkciók.
- Autonóm kormányzás: Önvezető rendszerekhez kapcsolódik.
11.3. Az Intelligens Kormányrendszerek Új Műszaki Megoldásai
- Elektromechanikus félaktív szervókormányok: Kombinálják a hidraulikus és elektromos rendszereket.
- Elektromechanikus aktív kormányzás: Teljesen elektromos vezérlésű kormányzás.
- Elektromechanikus hullámhajtóműves hátsókerék kormányzás: Speciális hajtási mechanizmus.
12. Közúti Járművek Fékezése: Hazai és Nemzetközi Előírások, Követelmények
A fékrendszer a járművek biztonságának egyik legfontosabb eleme.
12.1. A Gépjárművek Fékezésére Vonatkozó Hazai és Nemzetközi Előírások és Követelmények
Számos szabvány és előírás szabályozza a fékrendszerek tervezését, gyártását és működését, biztosítva a megfelelő fékteljesítményt és stabilitást.
- Alapfogalmak és hazai fékezési előírások: Meghatározzák a fékhatás mértékét és a reakcióidőt.
- A gépkocsik fékezési folyamatát befolyásoló tényezők: Magukban foglalják a gumiabroncsok tapadását, a fékrendszer állapotát és a jármű tömegét.
- A fékrendszerekre vonatkozó nemzetközi előírások: Biztosítják a globális kompatibilitást és biztonsági szintet.
- A járművek fékvizsgálatára vonatkozó fontosabb tudnivalók: A fékrendszer hatékonyságának ellenőrzése.
- A kétkörös fékrendszer: Biztonsági okokból két külön körre bontott fékrendszer.
- A fékrendszerrel szemben támasztott követelmények: Megbízhatóság, hatékonyság, tartósság.
- Erők és nyomatékok fékezés közben: A fékrendszer által kifejtett erők elemzése.
- A fékrendszer működtetésének lehetőségei: Kézi és automatikus működtetés.
13. Fékrendszer Járműdinamikai Elemzése
A fékrendszer dinamikai elemzése feltárja a fékezés folyamatának részleteit.
13.1. A Fékezés Folyamata
- Reakció idő (tr): A fék aktiválásáig eltelt idő.
- Fékkésedelmi idő (t1): A fékhatás kialakulásának kezdete.
- A felnövekedési idő (t2): A fékhatás eléréséig tartó idő.
- A hatásos fékezés ideje (t3): A teljes fékezési folyamat időtartama.
13.2. A Fékrendszer Minősítése
A fékrendszerek teljesítményét különböző minősítési eljárásokkal értékelik.
13.3. A Gumiabroncs Tapadása és a Tapadás Kihasználása
A fékerő hatékonysága nagymértékben függ a gumiabroncs és az út közötti tapadástól. Az optimális fékezés érdekében a tapadást a lehető legnagyobb mértékben ki kell használni.
13.4. A Fékezett Kerék Mozgásegyenlete
A kerék mozgásegyenlete leírja a fékezés során fellépő erőket és azok hatását a kerék mozgására.
13.5. Fékerő Felosztás
A fékerő felosztása az első és hátsó tengely között kritikus a stabilitás szempontjából.
13.6. Ideális és Effektív Fajlagos Fékerő Eloszlás
Az ideális fékerő elosztás célja a blokkolás elkerülése és a legrövidebb féktávolság elérése.
13.7. Fékezési Stabilitás
A fékezési stabilitás biztosítja, hogy a jármű egyenes vonalban maradjon fékezés közben, még eltérő tapadási viszonyok esetén is.
14. Korszerű Hidraulikus Fékrendszerek Szerkezeti és Működési Analízise
A hidraulikus fékrendszerek a legelterjedtebbek a személyautókban.
14.1. A Hidraulikus Fékrendszer Részegységei
Magukban foglalják a főfékhengert, a fékrásegítőt, a fékvezetékeket, a fékfolyadékot, a fék munkahengereket és a fékbetéteket.
14.2. Vákuumos Fékrásegítők
A vákuumos fékrásegítők a motor vákuumát használják fel a fékpedál lenyomásához szükséges erő csökkentésére.
- Beépítése és működése: A motor szívócsövéhez csatlakozik.
- Két membrános tandem vákuumos fékrásegítő: Nagyobb fékerőt biztosít.
- Aktív vákuumos fékrásegítő: Elektronikusan vezérelt, nagyobb hatékonyságú.
14.3. Vákuumszivattyúk
Bizonyos motoroknál (pl. dízel) vákuumszivattyú szükséges a fékrásegítő működtetéséhez.
14.4. Hidraulikus Fékrásegítő
Elektromos vagy hidraulikus szivattyúval működő rendszerek.
14.5. „iBooster” az Elektromechanikus Fékrásegítő
Modern, elektromechanikus fékrásegítő, amely nagy rugalmasságot és precíz szabályozást tesz lehetővé.
14.6. Főfékhenger
A fékpedál által kifejtett erőt alakítja hidraulikus nyomássá.
14.7. A Hidraulikus Fékrendszer Munkaközege a Fékfolyadék
A fékfolyadék nem összenyomható közege a hidraulikus rendszernek, és fontos a megfelelő minőségű és viszkozitású folyadék használata.
14.8. Fékerő Módosítók
Ezek az eszközök szabályozzák a fékerőt az egyes tengelyeken, biztosítva a stabilitást.
- Elektronikus fékerő felosztás (EBD): Elektronikusan vezérelt fékerőelosztás.
14.9. Fék Munkahengerek
Átalakítják a hidraulikus nyomást mechanikai erővé a fékpofák vagy a fékbetétek mozgatásához.
14.10. Hidraulikus Működtetésű Dobfékek
A dobfékek belsejében elhelyezkedő fékpofák nyomódnak a forgó fékdobhoz.
- Szimplex, Duplex, Duo-duplex dobfék: Különböző kialakítású fékrendszerek.
- Szervofék, Duo-szervo dobfék: Fokozott fékerőt biztosító rendszerek.
14.11. Hidraulikus Működtetésű Tárcsafékek
A tárcsafékeknél a féknyeregben elhelyezkedő fékbetétek szorítják a forgó féktárcsát.
- Négy dugattyús fix nyerges tárcsafék: Nagy fékerőt biztosít.
- Úszónyerges tárcsafékek: Egyszerűbb és könnyebb konstrukció.
14.12. Korszerű Mechanikus és Elektromechanikus Rögzítő Fékek
- Hagyományos, mechanikus működtetésű rögzítőfékek: Kézi karral működtetett rendszerek.
- Elektromechanikus rögzítő fék (EPB): Gombnyomásra működő, elektronikus vezérlésű rögzítőfék.
15. Korszerű Légfékrendszerek Szerkezeti és Működési Analízise
A légfékrendszereket elsősorban haszonjárműveken alkalmazzák.
15.1. A Haszonjárművek Fékezésének Sajátosságai
A nagy tömegű járművek fékezése különleges követelményeket támaszt a fékrendszerekkel szemben.
15.2. Egy Haszonjármű Légfékrendszerének Részletei
Magukban foglalják a kompresszort, a légtartályokat, a szelepeket, a fékhengereket és a fékmechanizmusokat.
15.3. A Fékrendszerekre Vonatkozó ECE13 Nemzetközi Előírás Rövid Összefoglalása
Az ECE R13 előírás a haszonjárművek fékrendszereire vonatkozó nemzetközi szabvány.
15.4. Sűrített Levegő Rásegítésű, Hidraulikus Fékrendszer
Kombinált rendszer, ahol a hidraulikus fékrendszert sűrített levegő segíti.
15.5. Sűrített Levegővel Működtetett Hidraulikus Fékrendszer
A hidraulikus fékrendszer működtetése sűrített levegővel történik.
15.6. Sűrített Levegő Ellátó és Tároló Rendszer
- Kompresszorok: Sűrített levegő előállítása.
- Légszárító: A levegő nedvességtartalmának eltávolítása.
- Többkörös védőszelep: A rendszer biztonságos működését biztosítja.
- Légtartályok: A sűrített levegő tárolása.
15.7. Haszonjárművek Üzemi Fék Rendszere
A rendszer felelős a jármű fékezéséért menet közben.
- Pedálszelep: A fékpedál működtetését érzékeli.
- Fékerő módosítók: A fékerő szabályozása a terheléshez és a tengelyhez igazítva.
- Fékkamrák, fék munkahengerek: A hidraulikus nyomást mechanikai erővé alakítják.
15.8. Rögzítő Fék Rendszer
A jármű rögzítésére szolgál álló helyzetben.
- Rögzítő fék szelep: A rögzítőfék működtetése.
- Elektromechanikus rögzítő fék haszonjárművekhez: Modern, elektronikus vezérlésű megoldás.
15.9. A Pótkocsi Fékvezérlése
A pótkocsi fékrendszerének vezérlése a vontató járműről történik.
15.10. A Pótkocsi Légfékrendszer
A pótkocsik saját légfékrendszerrel rendelkeznek.
15.11. Haszonjárművek Kerékfékszerkezetei
- Dobfékek: Hagyományos, robusztus megoldások.
- Tárcsafékek: Nagyobb fékerőt és jobb hőelvezetést biztosítanak.
- Sűrített levegővel működtetett tárcsafékek: Elterjedtek haszonjárműveken.
- Villanymotorral működtetett tárcsafék: Újabb fejlesztésű rendszerek.
16. Intelligens Fékrendszerek Szerkezeti Elemeinek Analízise
Az intelligens fékrendszerek a jármű aktív biztonságát szolgálják.
16.1. Haszonjárművek Blokkolásgátló Rendszerei (ABS)
Az ABS megakadályozza a kerekek blokkolását fékezéskor, javítva a kormányozhatóságot és a stabilitást.
- ABS szabályzási módok: Különböző körülményekhez optimalizált szabályozás.
- Vontató gépkocsi ABS rendszerének részegységei: Szenzorok, vezérlőegység, hidraulikus modul.
- Pótkocsi ABS rendszer: A pótkocsik számára is elérhető blokkolásgátló.
16.2. Haszonjárművek Elektronikus Légfékrendszerei (EBS)
Az EBS integrált rendszereket foglal magában, mint az ABS, ASR és további vezérlési funkciók.
- Az EBS rendszer előnyei: Gyorsabb reakcióidő, jobb fékteljesítmény, fokozott stabilitás.
- Elektronikus légfékrendszerek adatátvitele a CAN hálózaton: Digitális kommunikáció a rendszer elemei között.
- Az EBS rendszer működésmódjai: Alapfunkciók, járműstabilitást támogató funkciók, fékbetét kopás csökkentése.
- Elektronikus stabilitás program (ESP): Megakadályozza a jármű megcsúszását.
- Az EBS rendszer részei: Központi elektronika, pedálmodul, nyomásmodulok.
16.3. Wabco EBS Rendszerek
A Wabco az egyik vezető gyártója az elektronikus légfékrendszereknek.
- Az EBS előnyös tulajdonságai: Gyorsabb és pontosabb fékerőszabályozás.
- Fékezési jeladó (pedálszelep): A vezető fékezési szándékát érzékeli.
- EBS központi elektronika: A rendszer agya.
- Arányos működésű relé szelep: A fékerő precíz szabályozása.
- Tengelymodulátor: A fékerő elosztása az egyes tengelyeken.
Ez a részletes elemzés bemutatja a gépjárművek futóműveinek és fékrendszereinek komplexitását, fejlődését és a modern technológia által kínált lehetőségeket a biztonság és a menetkomfort növelése érdekében. A jövőben várhatóan még intelligensebb és integráltabb rendszerek jelennek majd meg, amelyek tovább javítják a járművek teljesítményét és biztonságát.
tags: #ontveny #rud #jelolese #szabvanyos #jelolese
