A Rúd Tehetetlenségi Nyomatéka a Szélére: A Forgó Mozgás Rejtélyeinek Feltárása

Miért pörög gyorsabban egy műkorcsolyázó, ha behúzza a karját, vagy miért stabilabb egy bicikli mozgás közben, mint álló helyzetben? A válasz a tehetetlenségi nyomaték mélyebb megértésében rejlik, amely a forgómozgás világának egyik legfontosabb, mégis gyakran félreértett fogalma. Gondoljunk rá úgy, mint egy test „forgási ellenállására” a sebességváltozással szemben; minél nagyobb ez az érték, annál nehezebb elindítani, megállítani vagy megváltoztatni egy test forgását. A tehetetlenségi nyomaték megértése alapvető fontosságú a fizika, a mérnöki tudományok és számos mindennapi jelenség elemzéséhez. Segít megjósolni a bolygók mozgását, optimalizálni a turbinák teljesítményét, vagy éppen megérteni, miért olyan nehéz egy nehéz lendkereket felpörgetni. Ez a jegyzet a BME Hidrodinamikai Rendszerek Tanszékén íródott, és elsősorban a BME Gépészmérnöki Karán oktatott, azonos nevű tantárgy megtanulását hivatott segíteni. A tárgyalásmód viszonylag egyszerű, hiszen a kapcsolódó tantárgyat elsőéves hallgatók tanulják, így matematika és egyéb természettudományos előképzettségük nem teszi lehetővé bizonyos fogalmak és törvények elmélyültebb tárgyalását.

A Tehetetlenségi Nyomaték Alapjai: Forgó Tömeg és Távolság

A tehetetlenségi nyomaték forgó mozgás esetén a tömeg megfelelője, a tehetetlenség mértéke. Jele: $\Theta$ (theta) vagy $I$, mértékegysége $\text{kg} \cdot \text{m}^2$. Lineáris mozgás esetén egy test tehetetlenségét a tömege ($m$) jellemzi: minél nagyobb a tömeg, annál nehezebb megváltoztatni a test sebességét. Forgó mozgásnál azonban nem elegendő pusztán a tömeg. Képzeljünk el két azonos tömegű rudat. Az egyik rúd tömegét a tengely közelében koncentráljuk, a másikat pedig a tengelytől távolabb. Melyiket nehezebb felpörgetni? Ez a jelenség rávilágít a tehetetlenségi nyomaték alapvető tulajdonságára: nem csak a test tömegétől függ, hanem a tömegnek a forgástengelytől való eloszlásától is. Minél távolabb helyezkedik el a tömeg a forgástengelytől, annál nagyobb a tehetetlenségi nyomaték, és annál nagyobb nyomaték szükséges a forgási sebesség megváltoztatásához. A tehetetlenségi nyomaték tehát azt fejezi ki, hogy egy test milyen ellenállást fejt ki a forgási sebesség változásával szemben. Ez az analógia a tömeggel a lineáris dinamikában rendkívül hasznos a forgó mozgás megértéséhez.

Egy merev test valamely rögzített tengely körüli forgómozgásának alapegyenlete:$M = \Theta \beta$ahol $M$ a testre ható külső erők forgatónyomatéka az adott tengelyre vonatkoztatva, $\beta$ a test szöggyorsulása, $\Theta$ pedig a testnek az adott tengelyre vonatkoztatott tehetetlenségi nyomatéka. Látható, hogy $\Theta$ hasonló szerepet tölt be a forgómozgás leírásánál, mint az $F=ma$ mozgásegyenletben a tömeg.

Pontszerű Tömegpontok Tehetetlenségi Nyomatéka

A legegyszerűbb eset egyetlen, $m$ tömegű pontszerű test, amely $r$ távolságra van a forgástengelytől. Egy adott tengelytől $r$ távolságra lévő $m$ tömegű tömegpont tehetetlenségi nyomatéka definíció szerint $\Theta = mr^2$. Ez az alapképlet mutatja meg a távolság négyzetes függését, ami magyarázza, miért van olyan nagy hatása a tömeg eloszlásának a tehetetlenségi nyomatékra.

$N$ darab tömegpontból álló rendszer tehetetlenségi nyomatéka az egyes tömegpontok tehetetlenségi nyomatékainak az összege:$\Theta = m1r1^2 + m2r2^2 + … + mNrN^2 = \sum{i=1}^{N} miri^2$ahol $mi$ az $i$-edik tömegpont tömege, $r_i$ pedig a tengelytől mért távolsága. A fenti egyenletből következik, hogy több testből álló rendszer tehetetlenségi nyomatéka megegyezik az egyes testek tehetetlenségi nyomatékainak az összegével. Ez az ún. addíciós tétel.

Folytonos Tömegeloszlású Testek Tehetetlenségi Nyomatéka

A legtöbb valós test, mint például egy henger, egy gömb vagy egy rúd, folytonos tömegeloszlású. Ebben az esetben az összegezést integrálással kell elvégezni. Az integrál elvégzéséhez ismerni kell a test sűrűségeloszlását és geometriáját. Ez a módszer adja a különböző geometriai alakzatok (rúd, henger, gömb stb.) ismert tehetetlenségi nyomaték képleteit. Egy folytonos test tehetetlenségi nyomatéka egy tengelyre vonatkozóan, ahol $\rho$ a test sűrűsége, $r$ pedig a térfogatelem ($dV$) távolsága a tengelytől.

Mértékegységek

A tehetetlenségi nyomaték SI mértékegysége a kilogramm négyzetméter ($\text{kg} \cdot \text{m}^2$). Ez az egység közvetlenül levezethető az $m \cdot r^2$ képletből, ahol a tömeg kilogrammban ($\text{kg}$), a távolság pedig méterben ($\text{m}$) van megadva.

A Tehetetlenségi Nyomatékot Befolyásoló Tényezők

A tehetetlenségi nyomaték nem csupán a tömegtől függ, hanem a tömegnek a forgástengelytől való eloszlásától is. A tehetetlenségi nyomaték nem egy abszolút, testre jellemző állandó, mint a tömeg.

1. Tömeg ($m$): Ez a legegyértelműbb tényező. Minél nagyobb egy test tömege, annál nagyobb a tehetetlenségi nyomatéka, feltéve, hogy a tömeg eloszlása és a forgástengely helyzete változatlan.
2. A tömeg eloszlása a forgástengelytől ($r$): Ez a legjelentősebb és leginkább befolyásoló tényező. Amint azt az $r^2$ tag is mutatja a képletekben, a tömeg távolsága a forgástengelytől négyzetesen befolyásolja a tehetetlenségi nyomatékot. Ez azt jelenti, hogy ha a tömeget kétszeres távolságra helyezzük a tengelytől, a tehetetlenségi nyomaték négyszeresére nő.
3. A forgástengely helyzete: A tehetetlenségi nyomaték mindig egy adott forgástengelyre vonatkozik. Egy testnek végtelen sok tehetetlenségi nyomatéka lehet, attól függően, hogy melyik tengely körül forog. Például egy téglalap alakú lapnak más a tehetetlenségi nyomatéka, ha a lap síkjában fekvő élénél fogva forgatjuk, mint ha a lap síkjára merőleges, középpontján áthaladó tengely körül. A forgástengely megváltoztatása alapvetően módosítja a tömegeloszlás távolságait, így a tehetetlenségi nyomaték értékét is.
4. A test alakja és mérete: Bár közvetlenül nem szerepel a pontszerű test képletében, a test alakja és mérete alapvetően meghatározza, hogyan oszlik el a tömeg a térben, és ezáltal befolyásolja az $r$ értékeket a folytonos testek integráljában. Egy tömör hengernek más a tehetetlenségi nyomatéka, mint egy üreges hengernek, még ha azonos tömegűek és azonos külső átmérőjűek is. Az üreges henger tömege távolabb van a tengelytől, így nagyobb a tehetetlenségi nyomatéka.

Ezen tényezők ismerete nélkülözhetetlen a forgó rendszerek tervezésekor. Egy lendkerék tervezésénél például a cél a nagy tehetetlenségi nyomaték elérése a tömeg maximalizálása nélkül, ezért a lendkerekek tömegét gyakran a kerületükön koncentrálják.

Fontos Tételek a Tehetetlenségi Nyomatékkal Kapcsolatban

Az alábbiakban néhány, a tehetetlenségi nyomatékkal kapcsolatos tételt mutatunk be, és igazoljuk is azokat.

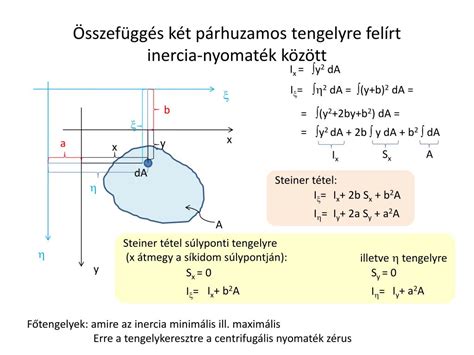

Steiner-tétel (Párhuzamos Tengelyek Tétele)

Gyakran előfordul, hogy egy test tehetetlenségi nyomatékát nem a tömegközépponton áthaladó tengelyre kell meghatározni, hanem egy ettől eltérő, de vele párhuzamos tengelyre. Ez a tétel rendkívül hasznos, mert a legtöbb standard geometriai alakzat tehetetlenségi nyomatékát a tömegközéppontjukra adják meg táblázatokban.

A Steiner-tétel (más néven párhuzamos tengelyek tétele) kimondja, hogy a tömegközépponton (TKP) átmenő tengellyel párhuzamos, attól $d$ távolságra lévő tengelyre vonatkozó tehetetlenségi nyomaték:$\ThetaA = \Theta{TKP} + md^2$ahol $m$ a test tömege, $\Theta_{TKP}$ a tömegközépponton átmenő tengelyre vonatkozó tehetetlenségi nyomaték.

Igazolás lapos testre:Tekintsünk először egy lapos testet! A tömegközépponton és az A ponton átmenő tengelyek legyenek merőlegesek a test síkjára (lásd a 3. ábrát!)

A testet kicsiny tömegpontokra bontva az $i$-edik tömegpontba mutató $ri$ és $r'i$ vektorok közötti kapcsolat $r'i = ri - d$. A tengelyek távolsága $|d|=d$. Az A ponton átmenő tengelyre vonatkozó tehetetlenségi nyomaték $\Theta(A) = \sum{i=1}^{N} mi{r'i}^2 = \sum{i=1}^{N} mi(ri-d)^2 = \sum{i=1}^{N} miri^2 - 2d(\sum{i=1}^{N} miri) + md^2 = \Theta(TKP) + md^2$, ahol kihasználtuk, hogy a tömegközéppont definíciója szerint $\sum{i=1}^{N} mir_i = 0$. Ezzel lapos testre beláttuk a Steiner-tételt.

Igazolás tetszőleges merev testre:Vizsgáljunk most egy tetszőleges (tehát nem lapos) merev testet! Osszuk fel a szóban forgó testet M darab lapos szeletre olyan síkokkal, amelyek merőlegesek egy ‐ a TKP-n átmenő ‐ tetszőlegesen kiválasztott tengelyre. A 4. ábrán a J-edik ilyen szelet látható, jelöljük ennek tömegét $mJ$-vel. (A nagybetűs index használata arra utal, hogy itt most nem tömegpontokról, hanem lapos szeletekről beszélünk.)

A merev test tömegközéppontján átmenő tengely a lapos szelet síkjának A pontján, egy vele párhuzamos másik tengely pedig a B pontján halad keresztül. A 4. ábrán a vizsgált szelet tömegközéppontját (TKP$J$) is feltüntettük. A szelet A és B pontján, valamint saját tömegközéppontján átmenő tengelyre vonatkozó tehetetlenségi nyomatékának kapcsolata a (6) összefüggés és a 4. ábra alapján:$\ThetaJ(A) = \ThetaJ(TKP) + mJ r{TKPJ}^2$$\ThetaJ(B) = \ThetaJ(TKP) + mJ(r{TKPJ}-d)^2 = \ThetaJ(TKP) + mJd^2 - 2d(mJ r{TKPJ}) + mJ r{TKPJ}^2$.A (7) és (8) összefüggésekből $\ThetaJ(B) = \ThetaJ(A) + mJd^2 - 2d(mJ r{TKPJ})$ adódik. Az addíciós tétel szerint a merev test tömegközéppontján átmenő tengelyre, illetve egy azzal párhuzamos, tőle $d$ távolságra levő tengelyre vonatkozó tehetetlenségi nyomatékok közötti összefüggés:$\Theta(B) = \sum{J=1}^{M} \ThetaJ(B) = \sum{J=1}^{M} [\ThetaJ(A) + mJd^2 - 2d(mJ r{TKPJ})] = \Theta(A) + md^2$.(Ismét kihasználtuk, hogy a tömegközéppont definíciója szerint $\sum{J=1}^{M} mJ r{TKPJ} = 0$.) Ezzel a Steiner-tételt általánosan igazoltuk.

Vegyünk egy $M$ tömegű, $L$ hosszúságú vékony rudat. A tömegközépponton áthaladó, rúdra merőleges tengelyre vonatkozó tehetetlenségi nyomatéka $\frac{1}{12}ML^2$. Most képzeljük el, hogy a rúd egyik végénél fogva szeretnénk forgatni, azaz a forgástengely a rúd egyik végpontján halad át, és továbbra is merőleges a rúdra. A Steiner-tétel szerint ekkor $\Theta{vég} = \Theta{TKP} + Md^2 = \frac{1}{12}ML^2 + M(\frac{L}{2})^2 = \frac{1}{12}ML^2 + \frac{1}{4}ML^2 = \frac{1}{3}ML^2$. Látható, hogy a rúd végpontján áthaladó tengelyre vonatkozó tehetetlenségi nyomaték nagyobb, mint a középpontján áthaladóra.

Merőleges Tengelyek Tétele (Poláris-ekvatoriális tétel)

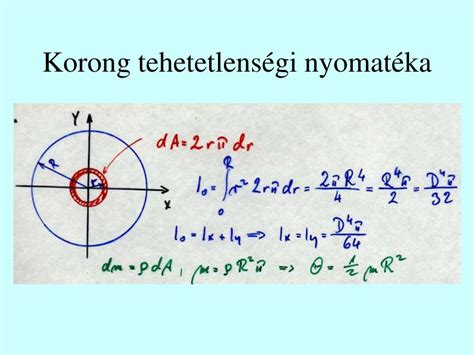

Ha egy lapos (síkbelinek tekinthető) test tehetetlenségi nyomatékát vizsgáljuk, érdekes megállapításra juthatunk. Tekintsük a testnek egy tetszőleges pontját! Vegyünk fel egy derékszögű koordináta-rendszert, melynek origója ez a kiválasztott pont, $z$ tengelye merőleges a lapos test síkjára, a másik két tengely pedig a 2. ábrán látható módon a síkban fekszik.

A $z$ tengelyre vonatkozó tehetetlenségi nyomaték az ábra jelöléseit és a (2) definíciót használva és mivel $ri^2 = xi^2 + yi^2$, fennáll $\Thetaz = \sum{i=1}^{N} mi(xi^2+yi^2) = \sum{i=1}^{N} mixi^2 + \sum{i=1}^{N} miyi^2$.Vegyük észre, hogy (4) jobb oldalának első tagja nem más, mint az $y$ tengelyre vonatkozó $\Thetay = \sum{i=1}^{N} mixi^2$, második tagja pedig az $x$ tengelyre vonatkozó $\Thetax = \sum{i=1}^{N} miyi^2$ tehetetlenségi nyomaték, hiszen az összegekben az egyes tömegpontok tömegének és az adott tengelytől mért távolság négyzetének szorzata szerepel. Lapos testekre érvényes tehát a $\Thetaz = \Thetax + \Theta_y$ összefüggés, azaz egy lapos testnek a lapjára merőleges, egyébként tetszőleges tengelyre vonatkozó tehetetlenségi nyomatéka megegyezik a tengelyt metsző, két egymásra merőleges, a síklapban fekvő tengelyre vonatkozó tehetetlenségi nyomaték összegével. Ezt a tételt poláris-ekvatoriális tételnek hívjuk.

Ez a megállapítás lapítási tétel néven ismert. Eszerint például egy homogén hengernek, egy lapos korongnak és egy (elméletileg végtelen vékony) körlapnak a körlapjukra merőleges tengelyre vonatkozó tehetetlenségi nyomatéka megegyezik, ha a testek tömege is és a sugara is ugyanakkora (1. ábra).

Fontos megjegyezni, hogy mindhárom tengelynek ugyanazon a ponton kell áthaladnia, és a $z$-tengelynek merőlegesnek kell lennie az $x$-$y$ síkra, amelyben a lemez fekszik. Tekintsünk egy $M$ tömegű, $a$ szélességű és $b$ hosszúságú vékony téglalap alakú lemezt. A lemez síkjában fekvő, középen átmenő tengelyekre vonatkozó tehetetlenségi nyomatékok $\Thetax = \frac{1}{12}Mb^2$ és $\Thetay = \frac{1}{12}Ma^2$. Ekkor a lemez síkjára merőleges, középen átmenő tengelyre vonatkozó tehetetlenségi nyomaték $\Thetaz = \Thetax + \Theta_y = \frac{1}{12}M(a^2+b^2)$.

Addíciós Tétel

A (2) egyenletből következik, hogy több testből álló rendszer tehetetlenségi nyomatéka megegyezik az egyes testek tehetetlenségi nyomatékainak az összegével. Ez az ún. addíciós tétel. Ez azt jelenti, hogy ha egy összetett test tehetetlenségi nyomatékát szeretnénk meghatározni, azt felbonthatjuk egyszerűbb geometriai részekre, kiszámolhatjuk azok tehetetlenségi nyomatékait, majd összeadhatjuk az eredményeket.

Példák a Tehetetlenségi Nyomaték Meghatározására

Az előző tételek ismerete lehetővé teszi, hogy bizonyos esetekben elemi módszerekkel is meghatározhassuk egy-egy test tehetetlenségi nyomatékát.

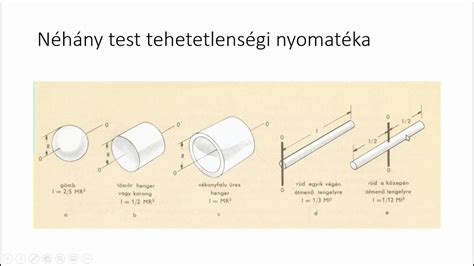

1. példa: Vékony rúd tehetetlenségi nyomatéka a hossztengelyére merőleges tömegközépponti tengelyre.Határozzuk meg egy $m$ tömegű, $L$ hosszúságú, homogén tömegeloszlású vékony rúd tehetetlenségi nyomatékát a hossztengelyére merőleges tömegközépponti tengelyre!Megoldás. Jelöljük a kérdéses tehetetlenségi nyomatékot $\Theta{m,L}$-lel, ahol az index a rúd tömegére és a hosszára utal. Hosszabbítsuk meg gondolatban a vizsgált rudat olymódon, hogy mindkét végéhez egy-egy, az eredetivel megegyező tömegű és hosszúságú rudat erősítünk (5. ábra). Ekkor egy $3m$ tömegű és $3L$ hosszúságú testet kapunk. Ennek tehetetlenségi nyomatéka az addíciós tétel és a Steiner-tétel felhasználásával így számítható:$\Theta{3m,3L} = \Theta{m,L} + 2(\Theta{m,L} + m(\frac{L}{2})^2)$.

Másrészt viszont (2) alapján nyilván igaz, hogy $\Theta{3m,3L} = 3 \cdot \Theta{m,3L}$ és $\Theta{m,3L} = 3^2 \cdot \Theta{m,L}$, vagyis (11) és (12) összevetéséből a vékony rúd tehetetlenségi nyomatékára adódik $\frac{1}{12}mL^2$.

2. példa: Vékonyfalú gömbhéj tehetetlenségi nyomatéka a középpontján átmenő tengelyre.Határozzuk meg egy $m$ tömegű, $R$ sugarú, homogén tömegeloszlású vékonyfalú gömbhéj (például egy pingponglabda) tehetetlenségi nyomatékát a középpontján átmenő tengelyre! (Felhasználhatjuk, hogy egy homogén, tömör gömb tehetetlenségi nyomatéka $\frac{2}{5}mR^2$.)Megoldás. Jelöljük a gömbhéj vastagságát $h$-val ($h \ll R$), és számítsuk ki a gömbhéj sűrűségét! Mivel a térfogata $V = \frac{4\pi}{3}R^3 - \frac{4\pi}{3}(R-h)^3 = 4\pi R^2h(1 - \frac{h}{R} + \frac{h^2}{3R^2}) \approx 4\pi R^2h$, a sűrűség jó közelítéssel $\rho = \frac{m}{4\pi R^2h}$.A gömbhéj keresett $\Theta$ tehetetlenségi nyomatékát az addíciós tétel felhasználásával határozhatjuk meg. A gömbhéj és egy $(R-h)$ sugarú tömör gömb együtt egy $R$ sugarú tömör gömböt képez, így fennáll $\Theta + \frac{2}{5}(R-h)^2 \cdot \frac{4\pi}{3}(R-h)^3\rho = \frac{2}{5}R^2 \cdot \frac{4\pi}{3}R^3\rho$, ahonnan (14) felhasználásával és algebrai átalakítások után kapjuk:$\Theta = \frac{8\pi}{15}\rho[R^5-(R-h)^5] \approx \frac{8\pi}{15} \cdot \frac{m}{4\pi R^2h} \cdot 5R^4h = \frac{2}{3}mR^2$.

3. példa: Cső tehetetlenségi nyomatéka a hossztengelyére merőleges tömegközépponti tengelyre.Határozzuk meg egy $m$ tömegű, $R$ külső és $r$ belső sugarú, $L$ hosszúságú, homogén tömegeloszlású egyenes cső tehetetlenségi nyomatékát a hossztengelyére merőleges tömegközépponti tengelyre! (Felhasználhatjuk az 1. példa végeredményét, valamint azt, hogy egy homogén, tömör rúd tehetetlenségi nyomatéka a szimmetriatengelyére vonatkoztatva $mR^2/2$.)Megoldás. Szeleteljük fel a testet a forgástengelyére merőlegesen sok vékony, $\Delta z$ vastagságú, külön-külön már laposnak tekinthető „körgyűrűre”. Egy-egy ilyen darabka tömege $\Delta m = \rho(R^2-r^2)\pi \Delta z$, a síkjára merőleges, tömegközépponti tengelyre vonatkozó $\Theta1$ tehetetlenségi nyomatéka pedig ‐ az addíciós tétel értelmében ‐ egy $R$ és egy $r$ sugarú tömör korong tehetetlenségi nyomatékának különbségeként áll elő. Mivel a test sűrűsége $\rho$, a körgyűrű-szelet tehetetlenségi nyomatéka$\Theta1 = \frac{1}{2}(\rho R^2 \pi \Delta z)R^2 - \frac{1}{2}(\rho r^2 \pi \Delta z)r^2$.Ez (16) és (17) felhaszanálásával így is felírható: $\Theta1 = \frac{1}{2}\Delta m(R^2+r^2)$.Minket azonban nem ez (a lapos test síkjára merőleges tengelyhez tartozó), hanem a test síkjában fekvő tömegközépponti tengelyre vonatkozó $\Theta2$ tehetetlenségi nyomaték érdekel. A poláris-ekvatoriális tétel és a forgási szimmetria felhasználásával $\Theta1 = \Theta2 + \Theta2$, azaz $\Theta2 = \frac{\Theta_1}{2} = \frac{1}{4}\Delta m(R^2+r^2)$.Az egyes körgyűrű-szeletek tehetetlenségi nyomatéka a cső középpontján átmenő (a szeletke síkjától $z$ távolságra fekvő) tengelyre vonatkoztatva a Steiner-tétel értelmében $\Delta\Theta = \frac{1}{4}\Delta m(R^2+r^2) + \Delta mz^2$.Az egész cső tehetetlenségi nyomatéka a kérdéses tengelyre az addíciós tétel alkalmazásával kapható meg: $\Theta = \sum\Delta\Theta = \sum\frac{1}{4}\Delta m(R^2+r^2) + \sum\Delta mz^2$. A jobb oldal utolsó tagja nem más, mint egy $m$ tömegű, $L$ hosszúságú rúd tehetetlenségi nyomatéka a rúdra merőleges tömegközépponti tengelyre, ami a (13) összefüggés szerint $\frac{1}{12}mL^2$.

A Tehetetlenségi Nyomaték a Forgó Mozgás Dinamikájában

A tehetetlenségi nyomaték nem csak egy elméleti fogalom, hanem a forgó mozgás dinamikájának alapköve. Hasonlóan ahhoz, ahogy a tömeg a lineáris mozgásban a második newtoni törvényben ($F=ma$) szerepel, a tehetetlenségi nyomaték a forgó mozgás megfelelő törvényeiben kap központi szerepet.

1. Forgó mozgás második newtoni törvénye: A lineáris mozgásban egy testet érő erő ($F$) okoz gyorsulást ($a$), ami a tömeg ($m$) ellenállásával találkozik ($F = m \cdot a$). Forgó mozgásban ennek analógja a nyomaték ($\tau$, tau), amely szöggyorsulást ($\alpha$, alfa) okoz.$\tau = \Theta \alpha$Ez a formula a forgómozgás második newtoni törvénye. Azt mondja ki, hogy egy testre ható nettó nyomaték egyenesen arányos a test tehetetlenségi nyomatékával és a szöggyorsulásával. Minél nagyobb a tehetetlenségi nyomaték, annál nagyobb nyomaték szükséges ugyanakkora szöggyorsulás eléréséhez.
2. Forgási mozgási energia: Egy mozgó testnek energiája van, amit mozgási energiának nevezünk. Lineáris mozgás esetén ez $Ek = \frac{1}{2}mv^2$. Forgó mozgásban az energiát a tehetetlenségi nyomaték és a szögsebesség ($\omega$) határozza meg:$Er = \frac{1}{2}\Theta\omega^2$Ez a képlet azt mutatja, hogy a tehetetlenségi nyomaték egyenesen arányos a tárolt forgási energiával.
3. Perdület (impulzusmomentum): A lineáris mozgásban a lendület (impulzus, $p = m \cdot v$) egy megmaradó mennyiség, ha nincs külső erő. A forgó mozgás analógja a perdület ($L$), amelyet a tehetetlenségi nyomaték és a szögsebesség szorzataként definiálunk:$L = \Theta\omega$A perdületmegmaradás elve: Ha egy forgó rendszerre nem hat külső nyomaték, akkor a rendszer perdülete állandó marad. Ez az elv magyarázza a műkorcsolyázó gyorsulását. Amikor behúzza a karját, csökkenti a tehetetlenségi nyomatékát ($\Theta$), és mivel a perdületnek ($L$) meg kell maradnia, a szögsebességének ($\omega$) növekednie kell, hogy az egyenlet egyensúlyban maradjon.

A tehetetlenségi nyomaték nélkülözhetetlen a forgó mozgás elemzéséhez.

Gyakorlati Alkalmazások és Jelentőség

A tehetetlenségi nyomaték fogalma nem csupán elméleti érdekesség; számos területen alapvető fontosságú a tervezésben, a működés megértésében és az optimalizálásban.

1. Mérnöki alkalmazások:
   • Lendkerekek: A lendkerekek célja az energia tárolása és a forgási sebesség ingadozásainak csökkentése. Ehhez nagy tehetetlenségi nyomatékra van szükségük. A tervezők ezért a tömegüket a peremükön koncentrálják (pl. vastag kerék, vékony küllők), így maximalizálva az $r^2$ tényezőt. Lendkerekeket használnak motorokban (pl. autóknál, stabil járást biztosítva), ipari gépekben, és megújuló energiaforrások (pl. szélturbinák) energiatárolására.
   • Turbinák és generátorok: A nagy turbinák és generátorok rotorjai hatalmas tömeggel és nagy sugárral rendelkeznek, ami rendkívül nagy tehetetlenségi nyomatékot eredményez. Ez stabilitást biztosít a forgásuknak és egyenletes energiaellátást tesz lehetővé még terhelésingadozások esetén is.
   • Robotika: A robotkarok és mozgó robotok tervezésénél a mérnökök igyekeznek minimalizálni a mozgó alkatrészek tehetetlenségi nyomatékát. Kisebb tehetetlenségi nyomaték kevesebb energiát igényel a gyorsuláshoz és lassuláshoz, ami gyorsabb, pontosabb és energiahatékonyabb mozgást tesz lehetővé.
   • Járműtervezés (kerekek, főtengely): Az autók és kerékpárok kerekeinek tehetetlenségi nyomatéka befolyásolja a gyorsulást és a fékezést. A könnyebb kerekek kisebb tehetetlenségi nyomatékkal rendelkeznek, ami jobb gyorsulást tesz lehetővé, míg a súlyozottabb kerekek segíthetnek a sebesség fenntartásában. A főtengely tehetetlenségi nyomatéka szintén kulcsfontosságú a motor működésében.
2. Sport és emberi mozgás:
   • Műkorcsolya és műugrás: Ahogy már említettük, a műkorcsolyázók a karjaik behúzásával csökkentik tehetetlenségi nyomatékukat, növelve ezzel forgási sebességüket (perdületmegmaradás elve). Hasonló elvet alkalmaznak a műugrók is, amikor összegömbölyödnek a levegőben.
   • Kerékpározás: A bicikli kerekeinek tehetetlenségi nyomatéka hozzájárul a kerékpár stabilitásához mozgás közben. A giroszkopikus hatás segít megakadályozni, hogy a bicikli felboruljon.
   • Golf, baseball, tenisz: A sporteszközök (ütők, botok) tehetetlenségi nyomatéka befolyásolja a „lendítési érzést” és az ütés erejét. Az optimális tehetetlenségi nyomatékú eszköz kiválasztása segíthet a sportolóknak a teljesítmény maximalizálásában.
   • Emberi test mozgása: Az izmok által kifejtett nyomatékok a végtagok (karok, lábak) tehetetlenségi nyomatékával kölcsönhatásban hozzák létre a mozgást. A sporttudományban a tehetetlenségi nyomatékot elemzik a mozgások optimalizálásához és a sérülések megelőzéséhez.
3. Csillagászat és űrkutatás:
   • Bolygók forgása: A bolygók tehetetlenségi nyomatéka befolyásolja forgási sebességüket. A Föld tehetetlenségi nyomatéka például nagy, ami hozzájárul a stabil forgásához és a napok hosszának viszonylagos állandóságához.
   • Műholdak és űrszondák stabilitása: Az űreszközök tervezésekor a tehetetlenségi nyomaték pontos ismerete elengedhetetlen a stabil pályán tartáshoz és a kívánt irányba történő tájoláshoz. A giroszkópok és reakciókerekek használata segít az űreszközök orientációjának szabályozásában.
   • Pulzárok: Ezek a gyorsan forgó neutroncsillagok rendkívül nagy sűrűségűek, és ennek ellenére is elképesztő sebességgel forognak. A tehetetlenségi nyomatékuk kulcsfontosságú a pulzárok kialakulásának és viselkedésének megértésében.
4. Hajózás és repülés:
   • Hajók és repülőgépek: A hajók stabilitása (billegés, dőlés) és a repülőgépek stabilitása (gurulás, bólintás) szorosan összefügg a tehetetlenségi nyomatékukkal a különböző tengelyek körül. A tervezők ezeket az értékeket figyelembe veszik a biztonságos és stabil működés érdekében.

A Tehetetlenségi Nyomaték Kísérleti Meghatározása

A tehetetlenségi nyomaték elméleti számítása folytonos testek esetén integrálással történik, ami bonyolult lehet, különösen szabálytalan alakú tárgyaknál. Gyakran sokkal praktikusabb a tehetetlenségi nyomatékot kísérleti úton meghatározni. Ahhoz, hogy egy rezgőmozgást végző rendszert felhasználhassunk ismeretlen minta tehetetlenségi nyomatékának meghatározásához, vagy a Steiner-tétel igazolásához, ismernünk kell rendszerünket és annak fizikai jellemzőit.

1. Fizikai Inga Módszer

Ez az egyik leggyakoribb módszer, különösen nagyobb, szabálytalan alakú tárgyak esetén. A módszer azon alapul, hogy egy fizikai inga lengésideje függ a tehetetlenségi nyomatékától. Ha megmérjük a lengésidőt ($T$), a test tömegét ($M$), a forgástengely és a tömegközéppont közötti távolságot ($d$), akkor a képletből kifejezhető az $I$ tehetetlenségi nyomaték. Ehhez először meg kell határozni a test tömegközéppontját, ami szabálytalan alakú testeknél szintén kísérleti úton történik (pl. felfüggesztési pontok metszete).

2. Torziós Inga Módszer

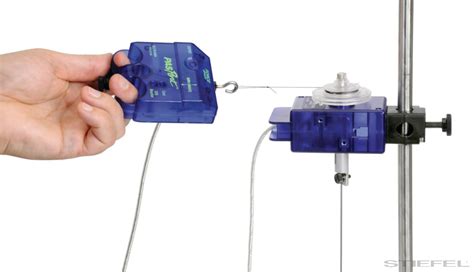

A torziós asztal egy forgási rezgéseket végző torziós asztal. A rendszer egyensúlyi helyzetét egyik végén a tengelyhez, a másik végén a kerethez rögzített spirálrugó biztosítja.

A fentiekben szereplő csillapítatlan forgási rezgés amplitúdója állandó. A gyakorlatban megvalósítható rezgéseknél a mindig jelen lévő súrlódás miatt az amplitúdó folyamatosan csökken.A torziós inga egy testből áll, amelyet egy vékony, rugalmas szálra függesztenek fel. Ha a testet elfordítjuk a szál körül, a szál torziós nyomatékot fejt ki, amely igyekszik visszafordítani a testet eredeti helyzetébe. A rendszer lengésideje ($T$) a torziós rugóállandótól ($D$) és a test tehetetlenségi nyomatékától ($\Theta$) függ: $T = 2\pi\sqrt{\frac{\Theta}{D}}$. Ennél a módszernél először meg kell határozni a torziós szál rugóállandóját, például egy ismert tehetetlenségi nyomatékú etalon test segítségével. Miután $D$ ismert, bármely más test tehetetlenségi nyomatéka meghatározható a lengésidejének mérésével.

A direkciós nyomaték meghatározásánál a (2) egyenletből indulhatunk ki. A mérés pontosságának növelése érdekében célszerű meghatározni a függvényt. A csillapítási tényező meghatározása az egyenlet felhasználásával lehetséges:$\Theta\frac{d^2\varphi}{dt^2} + k\frac{d\varphi}{dt} + D\varphi = 0$ahol $k$ a csillapítási tényező. A csillapítási tényező gyakorlati meghatározásánál célszerű a szélső helyzetek figyelembevétele. A csillapítási tényező ismeretében dönthető el, hogy a rendszer csillapítatlan vagy csillapított mozgást végzőnek tekinthető-e. Ha $k=0$, akkor a torziós asztal mozgása csillapítatlan mozgásnak tekinthető.

3. Giroszkópos Módszerek

Bár bonyolultabbak, léteznek giroszkópos alapú mérőeszközök is, amelyek a perdületmegmaradás elvén alapulnak. Ezek az eszközök különösen hasznosak lehetnek összetett, mozgó rendszerek (pl. repülőgépek, űrhajók) tehetetlenségi nyomatékának meghatározásához, ahol a hagyományos módszerek kivitelezhetetlenek.

4. CAD Szoftverek

A modern mérnöki tervezésben a tehetetlenségi nyomatékot gyakran nem méréssel, hanem számítógépes szimulációval határozzák meg. A CAD (Computer-Aided Design) szoftverek képesek egy 3D modell alapján automatikusan kiszámítani a test tömegközéppontját és a tehetetlenségi nyomatékát bármely tengelyre, feltéve, hogy a sűrűségeloszlás ismert.

Kísérleti Feladatok a Torziós Asztallal

1. A rugó direkciós nyomatékának meghatározása:A feladatot a (2) összefüggés felhasználásával oldja meg! A szögelfordulás az asztalon található fokbeosztás segítségével határozható meg.
2. A csillapítási tényező értékének meghatározása:Határozza meg a csillapítási tényező értékét a (7) összefüggés segítségével! A lengésidőt - itt, és a továbbiakban is - legalább 5-5 lengés idejét mérve maximum 180°-os amplitúdóval indulva legalább ötször mérje meg! Az így kapott lengésidők átlagát használja a továbbiakban! A lengési amplitúdó csökkenésének vizsgálatánál 90°-os kitérésből induljon és 20 lengés után mérje meg a lecsökkent amplitúdót! Feltételeztük, hogy a csillapítás nem változott. Ha a zárójelben lévő kifejezés második tagja nem éri el az első tag 0,01-ad részét, úgy az elhanyagolható és a lengés csillapítatlannak tekinthető.
3. A torziós asztal tehetetlenségi nyomatékának meghatározása:a) A $\Theta = \frac{1}{2}mR^2$ összefüggés alapján. Számítsa ki a tárcsa tehetetlenségi nyomatékát! A tárcsa anyaga alumínium ($\rho = 2700 \text{kgm}^{-3}$).b) A rúgó direkciós nyomatékának, a rendszer lengésidejének és csillapítási tényezőjének ismeretében.c) Ismert tehetetlenségi nyomatékú minta felhasználásával. Az ismert tehetetlenségi nyomatékú minta egy középen kis furattal ellátott korong. A korong tömege ismert (rá van írva), sugarát mérje meg és számítsa ki tehetetlenségi nyomatékát! Az ismert tehetetlenségi nyomatékú mintát a közepén lévő furat és egy csavar segítségével rögzítse az asztal közepére! A torziós asztal lengésidejét és csillapítási tényezőjét korábbról ismeri. A számítás során két egymáshoz közeli mennyiséget fog egymásból kivonni, ami nagyon megnöveli a hibát.
4. A Steiner-tétel igazolása és az ismeretlen minta tehetetlenségi nyomatékának meghatározása:Helyezzünk a torziós asztalra a 3. ábra szerint egy mintát, mely az asztal egy pontja körül (P) körbe forgatható. Az ábrán látható jelölésekkel a Steiner-tétel és a koszinusz tétel alkalmazásával a minta tehetetlenségi nyomatéka az O ponton átmenő tengelyre vonatkozóan $\ThetaO = \ThetaS + m d{PS}^2$, ahol $\ThetaS$ a minta súlypontján (S) átmenő, a rendszer forgástengelyével párhuzamos tengelyre vonatkozó tehetetlenségi nyomatéka, $m$ a tömege és $d{PS}$ a minta súlypontjának távolsága a P ponttól. Ha a mintát körbeforgatva mérjük a rezgésidőket, (14) alakú függvényt kapunk. A mérési pontokra görbét illesztve és értéke meghatározható, melyek ismeretében a (14)-ben szereplő két ismeretlen ($\ThetaS$ és $d{PS}$) is kiértékelhető. Belátható, hogy a minta forgatása közben a legnagyobb lengésidőt akkor kapjuk, amikor a súlypont a legmesszebb van az O forgástengelytől és a lengésidő akkor a legkisebb mikor a minta súlypontja a legközelebb van O-hoz. A $T{min}^2$ és $T{max}^2$ összefüggések adják meg, melyekből $\ThetaS$ és $d_{PS}$ szintén meghatározhatóak. A fenti eljárást a minta egy másik pontja körüli forgatásra megismételve, meghatározható a súlypont távolsága ettől a ponttól is.A mérőhelyen található mintát - amelynek tömegét ismeri (rá van írva) - rögzítse a torziós asztalra a mintán található furat és egy csavar segítségével! Melyik rögzítési pontot választja? Mérje meg a rendszer lengésidejét a mintának a rögzítési pont körüli elforgatása és 30°-onkénti rögzítése mellett. (Ilyen módon 12 különböző lengésidőt mérhet. Minden lehetséges rögzítési pont körül 30°-os szögbeosztás található.) Ábrázolja a mért lengési idők négyzetét az elforgatási szög függvényében! Illesszen a mért adatokra megfelelő függvényt, és az illesztett függvény adataiból határozza meg a tehetetlenségi nyomatékot és a minta súlypontjának távolságát a mintán található furattól! Ismételje meg a feladat első részét a mintán található másik furat felhasználásával! Ennek a mérésnek az elvégzése után megadhatja a súlypont helyét a mintán található furatoktól mérhető távolsága segítségével.
5. Fakultatív feladat: A Steiner-tétel ellenőrzése ismert mintával:Az ismert tehetetlenségi nyomatékú kis korongot rögzítse a torziós asztal tengelyétől különböző távolságban lévő rögzítési pontokhoz, és mérje meg a rögzítési pontokhoz tartozó lengési időket! Mérési eredményei alapján ábrázolja a függvényt! Mérési pontjaira illesszen egyenest! Az egyenes paramétereiből határozza meg a rendszer direkciós nyomatékát és tehetetlenségi nyomatékát!

A Tehetetlenségi Nyomaték Története

A tehetetlenségi nyomaték modern értelmezésének alapjait Christiaan Huygens (1629-1695) holland matematikus, fizikus és csillagász fektette le. Ő volt az első, aki részletes elemzést végzett a fizikai ingákról, és bevezette a „kompozit inga” (physical pendulum) fogalmát. Munkája során felismerte, hogy egy kiterjedt test forgási viselkedése nem csupán a tömegétől, hanem annak eloszlásától is függ a forgástengelyhez képest. Huygens 1673-ban megjelent Horologium Oscillatorium című művében tárgyalta részletesen a fizikai inga lengésidejét, és ebben a kontextusban jutott el a tehetetlenségi nyomaték korai formájához.

Bár Isaac Newton (1642-1727) a Philosophiæ Naturalis Principia Mathematica című alapművében elsősorban a lineáris mozgásról és a gravitációról értekezett, lefektette a mechanika alapjait, amelyekre a forgómozgás elmélete is épülhetett.

A tehetetlenségi nyomaték fogalmának matematikai formalizálása és általánosítása nagyrészt Leonhard Euler (1707-1783) svájci matematikus és fizikus nevéhez fűződik. Euler volt az, aki 1750-ben bevezette a tehetetlenségi nyomatékot a merev testek forgásának dinamikájába, és megalkotta a ma is használt matematikai formáját. Ő vezette le a merev testek forgására vonatkozó differenciálegyenleteket, amelyek magukban foglalják a tehetetlenségi nyomatékot, és bevezette az inercia tenzor fogalmát is, amely leírja egy test tehetetlenségi tulajdonságait bármely forgástengelyre vonatkozóan.

A Steiner-tétel, vagy párhuzamos tengelyek tétele, bár Huygens már felismerte, Jakob Steiner (1796-1863) svájci matematikus nevéhez fűződik, aki a 19. században formalizálta és általánosította ezt az összefüggést.

Összességében a tehetetlenségi nyomaték az idők során fokozatosan fejlődött, Huygens korai felismeréseitől Newton mechanikai alapjaiig, Euler matematikai formalizálásáig és Steiner általánosításáig. Ez a fogalom ma is a mérnöki tudományok és a fizika egyik alapköve.
