Mi az a Stabilizátor Kar és Mi a Feladata?
A stabilizátor rúd, más néven stabilizátor összekötő vagy szilentkar, az autó futóművének egyik kulcsfontosságú eleme. Ez az alkatrész összeköti egy tengely kerékfelfüggesztéseit az alvázzal, célja pedig az, hogy csökkentse az oldaldőlést a kanyarokban, és kiegyenlítse az úthibákból adódó különbségeket a két kerék között. A stabilizátor kar a stabilizátor rúddal van összekötve, és a futómű alkatrészeinek mozgását harmonizálja, ezáltal segít megőrizni az autó egyensúlyát. Amikor a kocsi megdőlne valamilyen okból az egyik irányba, akkor az egyik oldali kerekei a karosszériához képest magasabbra kerülnek, mint a másik oldali kerekek. Ez a különbség csavarólag hat a kanyar stabilizátorra, ami igyekszik csökkenteni ezt az állapotot. Ezen a rajzon látható ennek a rendszernek a fele. Magát a rudat zölddel jelöltem, a gumi szilentblokkot kékkel, a hozzá tartozó bilincset szürkével. A stabilizátor tehát az autó stabilitásáért felel, azért, hogy az autó ne billegjen út közben. Ezt úgy kell értelmezni, hogy amikor az egyik kerék magasabbra kerül a másiknál, akkor a stabilizátor ellenáll ennek a hatásnak, így az autó stabilabban tud haladni és a benn ülők számára is kényelmesebb lesz a haladás. A stabilizátort úgy kell elképzelni, mint egy fém rudat, ami a kocsi két felén található kerekeket köti össze gömbcsuklókkal és gumi szilentblokkokkal. A stabilizátor az autó oldalirányú stabilitásáért felel, és kanyarban, rossz úton kulcsszerepe van. Maga a rúd egyszerű szerkezet.
A Stabilizátor Működési Elve
A legtöbb autó első tengelyénél helyezkedik el, viszont sok esetben a hátsó tengelyen is megtalálható. Kanyarodáskor a súlypont irányába ható centrifugális erő oldalgyorsulást okoz. A fordulás külső részén lévő kerék berugózik, a belső részén lévő kerék pedig kirugózik. Ennek hatására a külső kerekekre jóval nagyobb terhelés hat, amellyel párhuzamosan a külső kerekeken megnő, a belső kerekeken lecsökken a függőleges irányba ható leszorító erő. Így könnyen válik túlkormányzottá az autó. A túlkormányzottság kedvezőtlenebb a jármű menetstabilitására, ezért a jármű oldaldőlése és billegése sokkal nagyobb lesz. A stabilizátor rúd egyszerű szerkezet, a futómű egy tengelyének két kereke közé egy torziós rudat szerelnek. A két kerék azonos ki- és berugózásakor a stabilizátor rúd nem csavarodik, nem fejt ki stabilizáló nyomatékot a futóműre. Oldalbillenéskor a két kerék ellentétes irányú rugózásakor már létrejön a stabilizáló nyomaték, ez akadályozza a futómű káros mozgását. A passzív stabilizátor egyszerű szerkezet, a futómű két kereke közé egy torziós rudat szerelnek. A két kerék azonos ki- és berugózásakor a stabilizátor rúd nem csavarodik, nem fejt ki stabilizáló nyomatékot a felépítményre. Oldalbillenéskor a két kerék ellentétes irányú rugózásakor már létrejön a stabilizáló nyomaték, ez akadályozza a felépítmény káros mozgását. A passzív stabilizátor előnye egyszerűségéből következik, pozitívan viselkedik jó minőségű útfelületen, kanyarodáskor, amikor csökkenti a felépítmény oldaldőlését. A stabilizátor pálca előnye egyszerűségéből következik, pozitívan viselkedik jó minőségű útfelületen. Kanyarodáskor csökkenti a futómű oldaldőlését. A stabilizátor rúd cseréje rend szerint nem egy költséges beavatkozás. Ez a viszonylag alacsony anyagköltségnek és az egyszerű telepítésnek köszönhető. Ha megsérül ez az alkatrész, érdemes azonnal cserélni, hiszen hiányával nő annak a kockázata, hogy az autó felborul. A kanyar stabilizátor rendszer feladata, hogy a kocsikon az oldalirányú és haránt lengéseget megszüntesse. Magyarul a kocsi ne billegjen.
A Stabilizátor Kar Hiba Jelei és Tünetei
A stabilizátor kar hibáját számos figyelmeztető jel kísérheti, amelyekre érdemes időben felfigyelni. Az egyik leggyakoribb tünet a kopogó, csattogó hang az autó alvázából, különösen egyenetlen útfelületen vagy kanyarodáskor. Ez a laza vagy kiszakadt szilentekből ered, amelyek már nem tartják megfelelően a kart. A másik feltűnő jel a bizonytalan úttartás vagy oldalirányú billegés, ami főként kanyarban jelentkezik. A kormányzás is „lazábbnak” tűnhet, és az autó mintha „úszna” az úton. Az is előfordulhat, hogy a futómű irányíthatósága csökken, és hosszabb féktávot tapasztalunk. Ezen kívül a stabilizátor kar hibája egyenetlen gumifogyást is okozhat, különösen ha a futómű geometriája elállítódik miatta. Néha az autó hasmagasságának változása is megfigyelhető, ha a kar meghajlik vagy eltörik.
A stabilizátor rúd maga ritkán megy tönkre - jellemzően a hozzá tartozó szilent (gumialátét) és a stabilizátor összekötő rúd (stabilizátor link) kopik el előbb. Ezek élettartama általában 60 000-100 000 km. A cserét jelző tünetek: nyikorgás kanyarban vagy rossz úton, koppanás fékezéskor, gyorsításkor, az autó "dülöng" oldalirányban kanyarban.
A Stabilizátor Kar Meghibásodásának Okai
A stabilizátor kar meghibásodását több tényező is előidézheti, de leggyakrabban mechanikai kopás és korrózió áll a háttérben. Az útburkolat minősége, a kátyúk, a járdaszegélyekre való felhajtás mind-mind nagy terhelést rónak az alkatrészre. A kar végein található szilentek idővel elöregszenek, repedeznek vagy teljesen szétszakadnak, ami laza kapcsolathoz és lötyögő mozgáshoz vezet. A gömbcsuklók is elhasználódhatnak, különösen ha nem megfelelő kenést kapnak, vagy bejut a szennyeződés. A rozsda is komoly problémát jelenthet, főként ha az autó gyakran közlekedik nedves, sós úton, például télen. Egy másik gyakori hiba a stabilizátor kar deformációja, ami nagyobb ütés hatására következhet be. Ha például az autó nagy sebességgel hajt egy kátyúba, a kar meghajolhat vagy eltörhet.
A Strongflex cég több mint 10 éve gyárt szilenteket személyautók, teherautók és haszonjárművek számára. A poliuretán szilenteket a nagy szilárdság és hőállóság jellemzi, így többszörösen meghaladják a hagyományos gumiból készült szilentek élettartamát. A pirosak keménysége 80ShA, ideális helyettesítői az eredeti szilenteknek, amelyekhez képest azonban nagyobb szilárdsággal és hosszabb élettartammal rendelkeznek. Megőrzi a menetkényelmet, ezért utcai vezetéshez tökéletesen alkalmas. A sárgák keménysége 90 ShA, sport- és versenyjárművekhez tervezték őket. Sokkal merevebb illeszkedést biztosítanak.
A Stabilizátor Kar Állapotának Ellenőrzése és Javítása
Bár a stabilizátor kar állapotának teljes körű vizsgálata szakszerviz feladata, néhány alapvető ellenőrzést otthon is elvégezhetünk. Először is érdemes az autót sík felületen leállítani, majd kissé megrázni a karosszériát oldalirányba. Ha ilyenkor furcsa hangok hallhatók, az utalhat laza alkatrészekre. Ha van lehetőségünk az autó alá nézni - például egy emelő segítségével -, szemrevételezéssel ellenőrizhetjük a kar épségét, rozsdásodását és a szilentek állapotát. Ha a gumi alkatrészek repedezettek, szakadtak, akkor biztosan cserére szorulnak. A kar kézzel történő megmozgatásával is érzékelhető lehet a túlzott holtjáték. Ezt azonban csak akkor végezzük, ha biztonságosan hozzáférünk, és nem áll fenn balesetveszély.

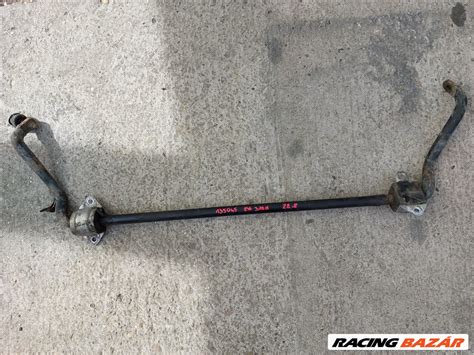

A gyakorlatban ez úgy valósul meg, hogy egy kovácsoltvas rúd összeköti a két kereket, gömbcsuklók és szilentblokkok segítségével. Amikor a kocsi megdőlne valamilyen okból az egyik irányba, akkor az egyik oldali kerekei a karosszériához képest magasabbra kerülnek, mint a másik oldali kerekek. Ez a különbség csavarólag hat a kanyar stabilizátorra, ami igyekszik csökkenteni ezt az állapotot. Ezen a rajzon látható ennek a rendszernek a fele. Magát a rudat zölddel jelöltem, a gumi szilentblokkot kékkel, a hozzá tartozó bilincset szürkével. Az erős igénybevételtől a kékkel jelölt gumi szilentblokk sajnos megkopik idővel. A cserje aktuális, ha kopogó hangot hallunk a futóműből, főként rossz úton. Ezen a képen a két új szilentblokk látható. Nem túl drága alkatrész, nem nehéz beszerezni sem.
A cserét jelző tünetek: nyikorgás kanyarban vagy rossz úton, koppanás fékezéskor, gyorsításkor, az autó "dülöng" oldalirányban kanyarban. A szilent cseréje egyszerű és olcsó beavatkozás - 3 000-8 000 Ft alkatrésszel együtt. Ha viszont elhanyagolod, a stabilizátor rúd is károsodhat, ami lényegesen drágább.
A Stabilizátor Kar Meghibásodásának Következményei
A stabilizátor kar meghibásodásának figyelmen kívül hagyása hosszú távon súlyos következményekkel járhat. Először is, jelentősen romlik a jármű irányíthatósága, különösen nagyobb sebességnél és kanyarodáskor, ami balesetveszélyes helyzeteket eredményezhet. A futómű alkatrészei extrém terhelést kapnak, ami további meghibásodásokhoz - például lengéscsillapító, kerékcsapágy vagy lengőkar problémákhoz - vezethet. A hibás stabilizátor kar miatt elállítódhat a futómű geometriája is, ami nemcsak a vezethetőséget rontja, hanem a gumik gyors és egyenetlen kopását is okozza. Ezen kívül megnövekedhet a fékút, különösen vészhelyzetekben. A motor és váltó felfüggesztése is extra igénybevételnek lehet kitéve, ha az autó „ringatózik” minden úthibánál.
A futómű közvetlen hatással van a féktávra, a kanyarstabilitásra és az irányíthatóságra. Egy elhasznált lengőkar vagy gömbfej megnöveli a féktávot, mert a kerék nem áll pontosan a megfelelő szögben. Esőben vagy hirtelen fékezésnél ez az eltérés akár méteres különbséget is jelenthet - ami életmentő lehet vészhelyzetben.
Javítás és Csere: Lépésről Lépésre
Ha a stabilizátor kar meghibásodása beigazolódik, a javítás legtöbbször a teljes kar vagy csak a szilentek cseréjével történik. A csere nem számít bonyolult feladatnak, egy gyakorlott szerelő számára 30-60 perc alatt elvégezhető egy oldalon. A munkadíj mellett az alkatrészköltség is változó lehet: egy olcsóbb utángyártott darab már néhány ezer forintért elérhető, míg a gyári alkatrészek ennél drágábbak lehetnek. Fontos, hogy a cserét mindkét oldalon végezzük el, még akkor is, ha csak az egyik kar hibás - így elkerülhető az egyenlőtlen terhelés. A csere után ajánlott a futómű beállítás is, különösen ha a kar deformálódott vagy a szilentek miatt mozdult el a geometriája. Ha stabilizátor kart vásárolunk, mindig az autó típusának, évjáratának és felszereltségének megfelelő modellt válasszuk. A kompatibilitás elengedhetetlen, hiszen a méretbeli különbségek miatt egy nem megfelelő darab instabil működést okozhat. Vásárláskor figyeljünk a csomagolásra is - legyen benne minden szükséges csavar és szilent. A szilentek anyaga és kialakítása is fontos, hiszen ezek biztosítják a megfelelő csillapítást. A beszerelést lehetőleg szakszervizben végeztessük, mivel a túl laza vagy túl feszes rögzítés gyors újrakopást eredményezhet. Beszerelés után érdemes rövid tesztkört tenni, és figyelni a viselkedést, hangokat, úttartást.
A nehézség a cserében az, hogy a leszorító bilincse szinte szerelhetetlen. Ezen a képen látható, hogy a leszorító bilincs első csavarját még meg lehet nyitni egy csillagkulccsal, de a hátsókhoz nem lehet hozzáférni. Arra gondoltam, hogy ahhoz, hogy a bilincsek hátsó csavarjaihoz is hozzáférjek, leoldom a segédalváz (bölcső) hátsó csavarjait és leengedem az egész keretet néhány centivel, hogy a bilincs hátsó csavarjait szerelni tudjam. A kocsit merev bakokra emeltem és a bölcső közepét megtámasztottam egy krokodillal. Tettem ezt azért, hogy, ha a bölcső hátsó csavarjait kitekerem, akkor ne zúgjon le a motor a földre. Ki is csavartam a két nagy csavart és próbáltam a krokodillal finoman leengedni a keretet. Ekkor derült ki, hogy a motornál és a váltónál lévő gumibakok ezt megakadályozzák. Tehát, nem akar a keret motorostul leesni. Sőt. Azt a pár centit sem engedi, ami a szereléshez kellene. Itt látható, hogy magától a bölcső csak kb. egy centit akar süllyedni. Így még mindig nem lehet a csavarhoz hozzáférni. Egy fa léccel lejjebb kellett feszítenem a segédalvázat, hogy a csavarhoz férjek. Így is csak villáskulccsal lehet nyitni, a csillagkulcs nem fér oda. Sűrű csavarlazítós spriccelések mellett sikerült mind a két csavart kivennem. Sajnos mind a két csavart teljesen ki kell venni. Enélkül a gumi elem nem cserélhető. Persze a kanyar stabilizátor szilentblokk hőn szeretett gépszörnyünk páros szerve. Tehát jobb és bal oldalit egyszerre ildomos cserélni. Ezen a képen már lent van a bilincs és a gumi elem is. A csavarok eltávolítása után a gumit a kocsi közepe felé toltam, elfordítottam és leszedtem a rúdról. Itt jól látszik a régi kopott gumi és az új közötti különbség. Hát tényleg megérett a cserére. A visszarakás, már sokkal könnyebb.
A stabilizátorrúd perselyeinek cseréje [AUTODOC ÚTMUTATÓ]
A bilincsek csavarjait párban meghúztam. Olyan erővel, amekkorával csak bírtam. Persze becsavarás előtt a segédalvázba rögzített anyákat is befújtam csavarlazítóval. Utána jönnek a segédalváz csavarjai. Persze a lécből készített éket ki kell venni, a krokodil emelővel a keretet finoman megemelni, aztán a keret nagy csavarjait visszatenni. Emelővel a fix bakokat eltávolítani, kerekeket visszatenni, a kocsit leengedni. A szerszám igényt is lefényképeztem. Kell egy krokodil vagy sima olajemelő, két bak, egy krova készlet, 13-as villáskulcs, 13-as csillagkulcs, 21-es csillagkulcs, csavarlazító folyadék. Nem könnyű feladat a gumi szilentblokkok cseréje. Veszélyeket rejt a kocsi felbakolása, a bakolt kocsin a munkavégzés. Aki érez magában annyi rutint, hogy a képek alapján merészel belevágni ebbe a munkába, az megjutalmazza magát egy sikerélménnyel és egy csendesebb futóművel.
Megelőzés és Karbantartás
A megelőzés kulcsa a rendszeres karbantartás és az óvatos vezetési stílus. Kerüljük a kátyúkat, padkázást és a hirtelen manővereket, amelyek túlzott terhelést okozhatnak a futómű elemein. Minden éves szerviz alkalmával kérjük a szerelőt, hogy nézze át a stabilizátor karokat és szilenteket is. Téli időszak után különösen fontos az alváz átvizsgálása, mivel a sós útburkolat elősegíti a korróziót. Használhatunk korróziógátló spray-t is, amely védi az alkatrészt a rozsdásodástól. Figyeljünk az apró jelekre: kopogó hang, bizonytalan úttartás, egyenetlen gumifogyás - ezek mind figyelmeztető tünetek lehetnek. Ne halogassuk a javítást, mert a hiba idővel csak súlyosbodik.
Ha szeretnénk, hogy a futómű szilentek sokáig jó állapotban maradjanak, érdemes néhány tanácsot megfogadni. Először is, kerüljük a nagy sebességű kátyúba hajtást vagy a járdaszegélyre történő felhajtást. Ezek az ütések jelentős stressznek teszik ki a futómű minden részét, különösen a szilenteket. Tartsuk be a gyári ajánlott guminyomást is, mert az alul- vagy túlfújt gumik fokozott terhelést jelentenek a felfüggesztésre. Kerüljük az autó túlterhelését is, mert ez az egyik fő oka a szilentek idő előtti kopásának. Az agresszív vezetési stílus, hirtelen fékezés vagy gyors kanyarodás szintén csökkenti az élettartamukat. Ha lehet, parkoljunk fedett helyen, hogy a gumi alkatrészeket kevésbé érje közvetlen napfény vagy fagypont alatti hőmérséklet. Érdemes időnként autómosáskor alulról is lemosni az autót, különösen télen, hogy a sóréteg ne károsítsa a szilenteket.
A stabilizátor rúd és a hozzá tartozó alkatrészek a jármű stabilitásának és biztonságos kezelhetőségének alapjai. Futómű alkatrészek vásárlása maximális kedvezménnyel. Házhozszállítás 1-3 munkanapon belül. A stabilizátor az egyik legkisebb, mégis legfontosabb futóműalkatrész. A stabpálca (stabilizátor összekötő rúd) az a kis alkatrész, ami a lengőkart köti össze a stabilizátor rúddal. A stabilizátor az autó oldalirányú stabilitásáért felel, és kanyarban, rossz úton kulcsszerepe van.
