Bevezetés
A folyóméter egy gyakran használt mértékegység, különösen az építőiparban és a háztartási cikkek vásárlásakor, ahol a hosszirányú méret a meghatározó. Ugyanakkor az elektromos tekercsek vizsgálata során is elengedhetetlen a pontos mérés, de ehhez már speciális eszközökre van szükség, és a multiméter önmagában nem mindig elegendő a teljes körű diagnózishoz. Ez a cikk részletesen bemutatja a folyóméter fogalmát hétköznapi példákon keresztül, valamint útmutatót nyújt a tekercsek multiméterrel történő ellenőrzéséhez és a lehetséges hibák felismeréséhez.
A folyóméter fogalma és alkalmazása a mindennapokban

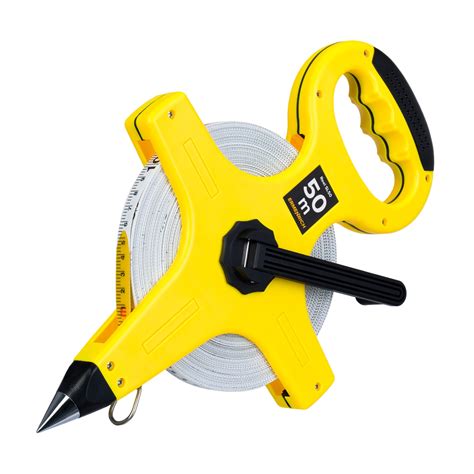

A "folyóméter" kifejezés lényegében a "lineáris méter" vagy "folyamatos méter" rövidítése. Akkor használjuk, amikor egy adott anyag hosszát mérjük, anélkül, hogy annak szélességét vagy vastagságát figyelembe vennénk. Ez különösen hasznos olyan termékek esetében, amelyeket gurigákban, tekercsekben vagy hosszú darabokban árusítanak, és a vevőnek csak egy bizonyos hossza szükséges belőlük.
Szőnyegvásárlás
Ha például egy hosszú szőnyeget szeretnénk a folyosóra, ami pont illik a 4 méter hosszú térbe, akkor a boltban 4 folyóméter szőnyeget kérünk. Itt nincs szükségünk szélességre, csak arra, hogy egy 4 méter hosszú darabot vágjanak nekünk. A szélesség változhat, de mi az egybefüggő hosszra koncentrálunk. Ez az egyik leggyakoribb példa a folyóméter használatára, hiszen a szőnyegeket jellemzően fix szélességben gyártják, és a vásárló csak a szükséges hosszt határozza meg.
Függönyvásárlás
Képzeljük el, hogy új függönyt szeretnénk az ablakra! Az ablak hossza 2,5 méter. A függönyboltban a függönyanyagokat folyóméterben árulják, ami azt jelenti, hogy a kívánt 2,5 folyóméter anyagot kérhetjük, amit levágnak nekünk. Itt is, a hossz a lényeg. A függönyanyagok esetében a mintázat is befolyásolhatja a vágást, de a folyóméter továbbra is a szükséges alap hosszt jelöli.
Karnis méret
Szeretnénk egy hosszú karnist az egész nappali falán végigfutó függönyhöz. A fal hosszúsága 6 méter, így a boltban 6 folyóméter karnist kérünk. Itt a folyóméter segít abban, hogy a karnist a megfelelő hosszúságban kapjuk meg anélkül, hogy túl sok vagy túl kevés anyagunk maradna. A karnisok esetében a folyóméter segíti a pontos méretre szabást és a hulladék minimalizálását.
Léc, szegély vagy díszítő elem
Egyes szegélyléceket is folyóméterben értékesítenek. Ha például a nappali padlóját szeretnénk körben végigdíszíteni egy szegélyléccel, ami 12 méter hosszúságban fut körbe, akkor a boltban 12 folyóméter szegélylécet kérünk. Ez ugyanúgy 12 méter, de a „folyóméter” szó jelzi, hogy egy hosszú, egybefüggő darabra van szükség. Ez a megnevezés egyértelművé teszi, hogy az adott anyagnak egy folyamatos vonal mentén kell haladnia.
Kerítésanyag vásárlása
Egy 20 méter hosszú kertet szeretnénk körbekeríteni. Itt folyóméterben is megadhatjuk a kerítés anyagának szükséges hosszát. A kerítésanyagok, mint például a drótháló vagy a fa lécek, gyakran folyóméterben kaphatók, és a szükséges mennyiség a bekerítendő terület kerületétől függ.
Fortin Barometer

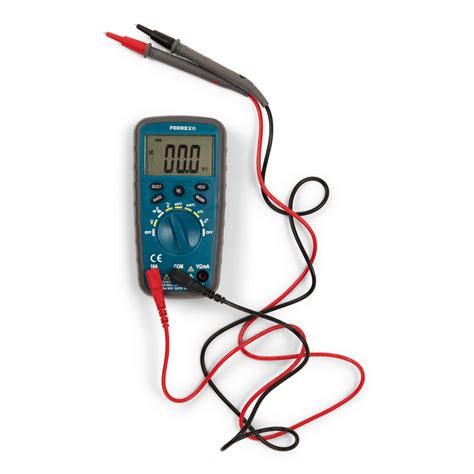

Tekercsek ellenállásának mérése multiméterrel
A tekercsek ellenállásának mérése multiméterrel egy alapvető diagnosztikai eljárás, amely segíthet azonosítani a szakadt áramköröket vagy a fordulatonkénti rövidzárlatokat. Fontos azonban megérteni a multiméter korlátait és azt, hogy mikor van szükség speciálisabb eszközökre.
Kisfeszültségű tekercsek ellenállása
A kisfeszültségű tekercsek általában milliohm szinten vannak, és a pontos ellenállásértéket nem lehet multiméterrel mérni, mivel nagy a hiba. Ehhez speciális közvetlen ellenállás-mérő kell. Nem mondható azonban, hogy a mért érték megegyezik vagy csaknem megegyezik a tervezési értékkel. Arra lehet következtetni, hogy a tekercs jó. A multiméter pontatlansága miatt a kisfeszültségű tekercsek esetében csak durva becslésre alkalmas, és a kis eltérések nem feltétlenül jelentenek hibát.
Szakadt áramkör ellenőrzése
Digitális multiméterrel mérje meg a tekercset 2K alatti ohm-tartományban, hogy ellenőrizze, nincs-e szakadt áramkör a tekercsben. Ez az alapvető ellenőrzés a leggyakoribb hiba, amelyet multiméterrel könnyen fel lehet deríteni. Ha a multiméter "OL" (open loop) vagy "szakadás" jelzést mutat, akkor a tekercsben szakadás van.
Szigetelési sérülés ellenőrzése
Előfordul, hogy a tekercs menetei vagy rétegei közötti szigetelési sérülés nem mérhető multiméterrel. Ez egy rejtett hiba, amely csak magasabb feszültségen vagy speciális szigetelési ellenállásmérőkkel mutatható ki. A multiméterrel történő mérés csak a nagyobb, nyilvánvaló szigetelési hibákat képes jelezni, például a tekercs és a föld közötti rövidzárlatot.
Normál zárt és normál nyitott mérés
Használjon 200 ohmos tartományú multimétert normál zárt és normál nyitott méréshez (a normál nyitott méréshez tartsa lenyomva a kezével, vagy helyezze áram alá). Azt jelzi, hogy a kapcsolat nem megfelelő. Használjon multimétert a normál nyitott és normál zárt kapcsok mérésére, és ellenőrizze, hogy normálisak-e. A tekercset nem könnyű multiméterrel megmérni, különösen, ha segédérintkezőkről van szó, ahol a kontaktus minősége is fontos.
Váltakozó áramú feszültség mérésének módszere és elve multiméterrel
Mivel a multiméter mérőeszköze egy egyenáramú mikroamperes mérőfej, ezért a váltakozó feszültség mérésénél egy egyenirányító elemet kell bevezetni az egyenirányító rendszer AC voltmérőjének kialakításához. A multiméter egyenirányító áramköre használhat félhullámú egyenirányítást és teljes hullámú egyenirányítást. Az egyenirányítás utáni átlagos áram felhasználható az egyenfeszültség mérésére a váltakozó feszültség mérésére.
Mivel az emberek a váltakozó feszültséget mindig effektív értékkel mérik, a multiméter tárcsáján lévő rendszert is effektív értékkel fejezik ki. Az I effektív áram és a szinuszos váltóáram átlagos I áramának arányát alaktényezőnek nevezzük, és Kf-ben fejezzük ki. A tényleges multiméter AC feszültségmérő áramkör többnyire a félhullámú áramjelentési módszert használja.
A fentiekből látható, hogy amikor a mért váltakozó feszültség pozitív félciklusban van, a félhullámú teljes áram áthalad a pozitív kivezetésen, az R3, R2, R1, Z1 szorzóellenállásokon, és az ampermérő fején át a negatív terminál. Amikor a mért váltakozó feszültség a negatív félciklusban van, a z1 megszakad, a mérőfejen nem folyik áram, és az egyenirányított áram a pozitív kapocsról z2, R1, R2 és R3 csatlakozókon keresztül folyik ki. A multiméterben lévő egyenirányító általában félvezető egyenirányítót alkalmaz. Általában két módszer létezik az AC feszültség mérésére. A két skálavonal feszültségértékei azonban meglehetősen eltérőek, ezért a két skálavonalon - k kell jelölni a feszültségértéket. Ez a magyarázat segít megérteni, hogyan képes a multiméter a váltakozó áramú feszültséget érzékelni és kijelezni annak ellenére, hogy belsőleg egyenáramú mérőfejet használ.
Fortin Barometer
Motor minőségének mérése multiméterrel
A multiméter használata a motor minőségének mérésére általában alkalmazott módszer a munkánkban. Két fő módszer van a motor minőségének mérésére: az ellenállás mérése és az árammérés. A motor állapotának felmérése multiméterrel számos hibát segíthet azonosítani.
Ellenállásmérés a tekercsek között és a földhöz képest
A leggyakoribb módszer, amelyet egy multiméterrel történő ellenőrzéshez használok, az, hogy ellenőrizze a háromfázisú tekercsek közötti összekötő vezetékeket, hogy ellenőrizze, hogy a háromfázisú motor egyik tekercse sem kapcsolódik egymáshoz. Ezután állítsa be a multimétert az RX10K ohm sebességváltóhoz, csatlakoztassa a multiméter egyik szondáját a tekercs egyik végéhez, és csatlakoztassa a másik szondát a motor burkolatához. Ezen a ponton ellenőrizhetjük a multiméter által jelzett ellenállási értéket. Ha a multiméter által jelzett ellenállási érték nagyon kicsi, akár nulla is, ez azt jelzi, hogy a motor fázis -tekercse és a motor burkolata között földelési hiba van. Ez a hiba potenciálisan veszélyes lehet, és azonnali javítást igényel.
Multimétert is használhatunk három független tekercs ellenállásának külön mérésére. Először meg kell határoznunk a három tekercs normál ellenállási értékeit. Ha a három tekercs ellenállási értéke megegyezik a mérés során, ez azt jelenti, hogy a tekercsek normálisak. Ha különbség van a három független tekercs ellenállási értékeiben, ez azt jelenti, hogy a motor nem normális. A tekercsek ellenállásának egyensúlytalansága fordulatonkénti rövidzárlatra vagy más belső hibára utalhat.
Szigetelési ellenállás mérése meghimméterrel
Ezután egy meghimméter felhasználható a motor három tekercse közötti szigetelési ellenállás mérésére. A köztük lévő ellenállási érték általában a 0.5 megohm és 1 megohm között van, amelyeket normálnak kell tekinteni. Végül használjon egy remegőasztalot a három tekercs szigetelésének a házba (talajba) történő szigetelésére. A meghimméterrel végzett mérés sokkal pontosabb képet ad a szigetelés állapotáról, mint a multiméter, és elengedhetetlen a biztonságos üzemeltetéshez.
Árammérés multiméterrel és bilincses ampermérővel
A multiméterrel történő mérés másik módszere a multiméter aktuális tartományának használata, de csak kis háromfázisú motorokon, például háromfázisú aszinkron motoroknál használható, 4 kW alatti, amelyek névleges árama 8,8 amper, működés közben. És az általános multiméter maximális árammérési tartománya 10A. Ha nagy teljesítményű motorokat akarunk mérni, akkor a méréshez dedikált bilincs -ampermert használhatunk. Elsősorban ezt a módszert használjuk annak mérésére, hogy a motor háromfázisú árama kiegyensúlyozott-e. Az árammérés segíthet azonosítani a fáziskiesést vagy a túlterhelést.
Érzékszervi ellenőrzés
Valójában sok esetben nincs szükségünk multiméterre a motor alapvető állapotának meghatározásához. Például a "Kereső", "illata" és a "megérintés" révén nagyjából megítélhetjük a motor alapvető hibáját, mert amikor a motor meghibásodik, láthatjuk annak működéséből. A szokatlan zajok, égett szag vagy túlzott hőmérséklet mind hibára utalhatnak.
Segédérintkezők ellenőrzése
Használja a 200 ohm multimétert a normál zárt és alaphelyzetben nyitott (kézi vagy elektromos szívással normál nyitott mérés) segédérintkező áthaladásának mérésére vagy sem, ha nem jó az érintkező érintkező, ezúttal nagyon nagy a mérési ellenállás. A segédérintkezők megbízhatósága kritikus a motor vezérlésében, és a hibás érintkezők működési problémákhoz vezethetnek.
Mérési módszer a háromfázisú aszinkron motor hibájának meghatározására multiméterrel
A háromfázisú aszinkron motorok hibáinak felderítése multiméterrel két fő kategóriába sorolható: a fordulatonkénti rövidzárlat és a tekercs földhöz vagy házhoz való rövidzárlata.
1: Fordulatról-fordulóra rövidzárlat
A multimétert az ohmos fokozatra állítják, és minden tekercset megmérnek, hogy megállapítsák, hogy a háromfázisú tekercs ellenállásértéke egyenlő-e (valójában van eltérés, de az eltérés nagyon kicsi). Csillagcsatlakozású motoroknál mérje meg a tekercs első végét és a közös végét. Delta csatlakozású motoroknál mérje meg az egyes tekercsek első és utolsó végét. Ha a háromfázisú tekercsek egyikének jóval kisebb ellenállásértéke van a többihez képest, akkor fordulatonkénti rövidzárlatnak tekinthető. Ha csak eltérés van, de az eltérés nem nagy, de van némi kétség, akkor ajánlatos híddal mérni. A híd a mérési pontosságban sokkal nagyobb, mint a multiméteré, a multiméter csak hozzávetőlegesen tudja megítérazni a kanyarról-kanyarra rövidzárlatot. A fordulatonkénti rövidzárlat komoly problémát jelent, mert növeli az áramfelvételt és túlmelegedést okoz.
2: Tekercselés a földhöz rövidzárlat, tekercselés héja
Mérje meg a szigetelési ellenállást a tekercs és a héj vagy a föld között, ha nulla vagy nagyon kicsi az ellenállás, akkor meg tudja ítélni a tekercselést a földhöz való rövidzárlathoz, a tekercshéjat. Ha nagyobb, mint 1M normál. Ez a mérés a biztonság szempontjából kritikus, mivel a földzárlat áramütés veszélyét hordozza.
