Tűzjelző központok és hurokrendszerek: A tűzvédelem lelke

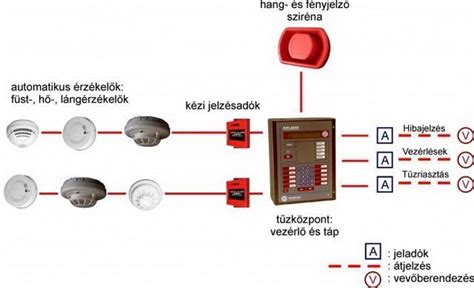

A tűzjelző központ a tűzvédelmi rendszerek agyának tekinthető, amely felelős az érzékelők jelzéseinek fogadásáért, kiértékeléséért, és az ehhez kapcsolódó vezérlések aktiválásáért. A tűzjelző rendszerek fejlődése évtizedekre nyúlik vissza, és mára eljutottunk a rendkívül kifinomult, intelligens megoldásokig. A hagyományos, konvencionális rendszerektől a modern, címezhető analóg rendszerekig tartó út a tűzjelzés megbízhatóságának és pontosságának folyamatos növekedését mutatja.
A hagyományos tűzjelző rendszerek működése és korlátai
A múlt században elterjedt hagyományos tűzjelző rendszerek lényegében egyszerű elven működtek. Az érzékelők, mint például a füst- vagy hőérzékelők, jelzőkörökön, más néven zónákon keresztül csatlakoztak a tűzjelző központhoz. Ezekben a rendszerekben az egymással párhuzamosan kötött érzékelők egy meghatározott ellenállásértéket kapcsoltak a jelzőkörre, jelezve ezzel, hogy a körön valamelyik eszköz tüzet észlelt.
Ezen működési elv legnagyobb hátránya az volt, hogy nem volt lehetőség az egyes érzékelők pontos azonosítására. Ha egy zónában riasztás keletkezett, a központ csak a teljes zónát jelölte meg, de nem tudta megmondani, hogy pontosan melyik érzékelő volt az, amelyik tüzet észlelt, vagy esetleg hibásodott meg. Az egyetlen módja az azonosításnak az volt, ha a személyzet szemrevételezte az összes érzékelő LED-jét, és amelyik világított, az jelezte a problémát. Ez a módszer azonban csak addig volt működőképes, amíg a tűzjelző központ riasztási állapotban volt. Komolyabb probléma merült fel hiba esetén: ha a jelzőkörön meghibásodás történt, akkor az ahhoz csatlakoztatott összes érzékelő kiesett a működésből, ami a rendszer teljes megbízhatóságát veszélyeztette.
A címezhető, analóg tűzjelző rendszerek forradalma
A modern tűzjelző rendszerek, az úgynevezett címezhető, analóg rendszerek, gyökeresen megváltoztatták a tűzjelzésről alkotott képet. Itt az egyes érzékelők nem egyszerű zónákba, hanem ún. hurkokon keresztül csatlakoznak a központhoz. Az "hurok" elnevezés onnan ered, hogy a vezeték visszatér a központhoz, így egy tervrajzon gyakran hurok formájában jelenik meg.
A hurkos rendszerek előnyei
A visszatérő hurkos rendszerek egyik óriási előnye a megnövelt megbízhatóság. Ezek a rendszerek két irányból is képesek megtáplálni a hurokeszközöket. Ez azt jelenti, hogy egy esetleges hurokszakadás esetén sem esik ki egyetlen érzékelő sem az érzékelésből, mert a másik irányból továbbra is kap áramot és jelezni tud.
Ezen kívül, azonos tápellátást biztosító vezetéken keresztül az egyes hurokeszközök képesek kommunikálni a központtal. Ehhez elengedhetetlen, hogy mindegyik eszköz rendelkezzen egyedi címmel. Ez a cím teszi lehetővé, hogy a központ pontosan azonosítani tudja, hogy melyik eszköz jelez, és honnan érkezik a riasztás.
Az "analóg" és "digitális" megkülönböztetése
Az "analóg" és "digitális" elnevezés első hallásra megtévesztő lehet, hiszen általában az analóg technológiát tartjuk régiesnek, az elavultnak, míg a digitálist modernnek és újnak. Azonban a tűzjelző rendszerek esetében az "analóg" elnevezés az érzékelő működésére utal.
Képzeljünk el egy hagyományos analóg órát, ahol a mutatók folyamatosan, szinte minden létező értéket felvéve mozognak. Ezzel szemben egy digitális óra kijelzőjén csak az egész értékek változásait látjuk. Hasonlóan, az analóg tűzjelző érzékelők folyamatosan küldik az aktuálisan mért értékeket a központ felé. Ezeket az értékeket a központ kiértékeli, és ha magasnak ítéli őket, akkor előriasztást vagy teljes tűzjelzést ad.
A modern rendszerekben a buszon már nem feltétlenül utaznak pillanatnyi analóg értékek milliárdjai, de a lényeg, hogy az érzékelők folyamatosan "kommunikálnak" a központtal, információt szolgáltatva a környezetükről. A döntést a tűzjelzésről ekkor is a tűzjelző központ hozza meg, figyelembe véve a beérkező adatokat.
Szabványok és megbízhatóság: Az EN54 és a szünetmentes tápellátás
A tűzjelző rendszerek működésére rendkívül szigorú, szabvány által előírt szabályok vonatkoznak. Európában ez az EN54-es szabvány, amelynek egyik legfontosabb követelménye, hogy a rendszer képes legyen a 230V-os hálózati tápellátás kiesése esetén is tovább működni.

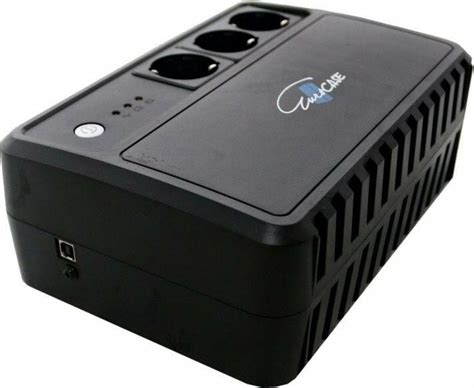

Ezért elengedhetetlen a tűzjelző rendszerek esetén a szünetmentes tápellátás biztosítása. Ez általában akkumulátorok segítségével történik, amelyek normál esetben a hálózati táplálás kiesésekor veszik át a rendszerek áramellátását.
A rendszer megbízhatóságának maximalizálása érdekében mindig egyedi hurokkalkulációt kell végezni, figyelembe véve az adott rendszerre jellemző eszközöket, azok darabszámát, egymástól való távolságukat, az alkalmazott hurokkábelt és egyéb tényezőket.
Normál körülmények között egy tűzjelző rendszernek képesnek kell lennie 24 órán keresztül akkumulátorokról működnie, ebből 30 percig riasztási üzemmódban, azaz szólniuk kell a szirénáknak, villogniuk a fényjelzőknek, és aktiválódniuk a további vezérléseknek.
Emellett az egyes eszközöknek tűz esetén is működőképesnek kell maradniuk legalább egy rövid, meghatározott ideig, ami szintén előírásokon keresztül biztosított a rendszerek kiépítésére és az alkalmazott részegységekre vonatkozóan.
Különböző érzékelőtípusok és funkcióik

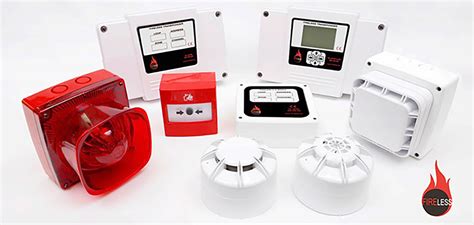

A tűzjelző rendszerek hatékonyságát nagymértékben meghatározza a megfelelő érzékelők kiválasztása. Többféle érzékelőtípus létezik, mindegyik eltérő elven működik és más-más tűzeseti helyzetekre reagál optimálisan.
1. Optikai érzékelők
Ezek az érzékelők a füstképződéssel járó tüzek ellen a leginkább hatékonyak. Az érzékelés alapja a jellemző méretű füstszemcsék jelenléte. Az érzékelő kamrában egy fényérzékeny elem és egy fényt kibocsátó elem található. Normál esetben a fényérzékeny elem nem érzékeli a fényforrás fényét. Azonban, ha füst kerül a kamrába, a füstrészecskék megtörik a fényt, így az eljut a fényérzékeny elemhez, ami tűzjelzést vált ki. Meghatározott intenzitású fényérzékelés esetén a rendszer tűzjelzésnek tekinti az eseményt.
2. Hősebesség és/vagy hőmaximum érzékelő
Ezek az érzékelők gyakorlatilag hőmérőként funkcionálnak, kiegészítve egy speciális algoritmussal. A szabvány szerint meghatározott mértékű hőmérséklet-emelkedésre (pl. 8°C/perc) vagy egy adott maximális hőmérséklet elérésekor (pl. 57°C) jeleznek. A pontos értékek nagyban függenek a helyi környezeti adottságoktól. Fontos megjegyezni, hogy a tűzjelző rendszereknél kiemelt feladat a téves riasztások elkerülése, így a hőérzékelők is erre optimalizáltak.
3. Multikritériumos érzékelő
Ez a modern érzékelőtípus ötvözi az optikai és a hőérzékelő funkcióit, egy saját algoritmussal együtt használva őket. Képes jól érzékelni azokat a tüzeket, amelyek kevés füsttel, de nagy hőtermeléssel járnak. Az Aritech2000 protokollú érzékelők között ez a legérzékenyebb típus.
4. Fény- és/vagy hangjelző eszközök
Ezek az eszközök pontszerű érzékelőkhöz csatlakoznak, és akkor van rájuk szükség, ha az érzékelő rejtett vagy nem jól látható helyen van. Leggyakrabban álmennyezet feletti érzékelők jelzésének megjelenítésére használják őket.
5. Kézi jelzésadók (Vésznyomógombok)
A tűzjelző rendszerek talán legelterjedtebb eszközei, gyakran láthatók épületekben piros színű, jól felismerhető készülékként. Az újabb előírások szerint utánvilágító táblával is jelölni kell a helyüket, hogy sötétben vagy füstben is könnyen megtalálhatóak legyenek.
Ezeken kívül számos egyéb elven működő tűzjelző eszköz is létezik, amelyeket speciális igények kielégítésére terveztek, és illeszthetők a tűzjelző rendszerekhez. Ilyenek például a lángérzékelők, amelyek ultraibolya (UV) vagy infravörös (IR) sugárzást érzékelnek, és jellemzően ipari környezetben, raktárakban vagy gyúlékony anyagok tárolására szolgáló helyeken alkalmazzák őket, ahol a tűz villámgyorsan terjedhet.
A tűzjelző rendszerek karbantartása: A megbízhatóság záloga
A tűzjelző rendszer az épület tűzvédelmi infrastruktúrájának gerince. Ha nem működik megbízhatóan, az összes többi védelmi intézkedés hatékonysága drámaian csökken - hiába van sprinkler, hiába van kiürítési terv, ha a rendszer nem észleli időben a veszélyt. A rendszeres és szakszerű karbantartás elengedhetetlen a tűzjelző rendszerek megbízható működésének biztosításához.
Miért kritikus a karbantartás?
Egy rosszul karbantartott rendszer komoly következményekkel járhat:
- Késve jelez vagy egyáltalán nem jelez tűz esetén: Ez percekbe kerülhet, és tűz esetén minden másodperc számít.
- Téves riasztásokat produkál: Ez a felhasználók érzéketlenségéhez vezethet. A "farkast kiáltó juhász" effektus valós veszély: ha a dolgozók hozzászoknak a hamis riasztásokhoz, egy valós vészhelyzetben lassabban vagy egyáltalán nem reagálnak.
- Jogszabályi bírságot vonhat maga után hatósági ellenőrzésnél: Az első fokú tűzvédelmi bírság akár több százezertől több millió forintig terjedhet, ismétlődő szabálysértés esetén pedig a tevékenység felfüggesztése is szóba kerülhet.
- Biztosítási problémákat okozhat káresemény esetén: A biztosítók a kártérítési igények elbírálásakor vizsgálják, hogy a tűzjelző rendszer karbantartása naprakész volt-e. Hiányos dokumentáció vagy elmulasztott felülvizsgálat esetén a biztosító csökkentheti vagy akár meg is tagadhatja a kifizetést.
A karbantartás elmulasztásának valós költségei
Gondoljunk csak bele: egy közepes méretű irodaházban az éves karbantartás költsége jellemzően 200 000 - 500 000 forint között mozog. Ezzel szemben egyetlen tűzeset - amely megfelelően működő rendszer mellett elkerülhető lett volna - akár több tíz- vagy százmillió forintos kárt okozhat, nem beszélve az emberi élet elvesztésének felbecsülhetetlen tragédiájáról. A karbantartás tehát nem költség, hanem befektetés.
A tűzjelző rendszerek típusai és karbantartási sajátosságaik
Hagyományos (konvencionális) rendszerek
Ezekben a rendszerekben az érzékelők zónákba vannak csoportosítva. Riasztáskor a központ csak a zónát jelzi, de az érzékelő pontos helyét nem. Ez azt jelenti, hogy egy 20 érzékelőből álló zónában a tűzoltóknak végig kell járniuk az egész területet a tűz forrásának megtalálásához.
- Mikor érdemes választani: Kisebb épületeknél (lakóházak, kisebb irodák, üzletek), ahol a zónák átláthatóak és egy-egy zóna viszonylag kis területet fed le. Az ár-érték arányuk kiváló, és a telepítés is egyszerűbb.
- Karbantartási sajátosság: Egyszerűbb felépítés, kevesebb szoftverfrissítés szükséges, de a hibakeresés nehezebb, mivel a központ csak a zóna szintjén ad információt. A karbantartó szakembernek gyakran minden érzékelőt egyenként kell ellenőriznie a hiba lokalizálásához. Érdemes a karbantartási naplóban pontosan rögzíteni az érzékelők fizikai elhelyezkedését a gyorsabb hibakeresés érdekében.
Címezhető (intelligens) rendszerek
Minden érzékelőnek egyedi címe van, így a központ pontosan tudja, melyik eszköz jelezte a riasztást. A modern címezhető rendszerek ezen felül folyamatos állapotinformációt is küldenek: az érzékelő szennyezettségi szintjét, az érzékenységi beállítást, sőt akár az érzékelőkamra optikai állapotát is.
- Mikor érdemes választani: Nagyobb, összetettebb épületeknél (irodaházak, bevásárlóközpontok, kórházak, ipari létesítmények), ahol a gyors és pontos lokalizáció létfontosságú. Az intelligens rendszerek lehetővé teszik a távfelügyeletet és a prediktív karbantartást is.
- Karbantartási sajátosság: Komplexebb szoftver, de a diagnosztika és hibakeresés sokkal egyszerűbb. A központ jelzi, ha egy érzékelő szennyezettségi szintje eléri a kritikus értéket, így a tisztítás vagy csere még a meghibásodás előtt elvégezhető. A szoftverfrissítések időnként firmware-frissítést igényelhetnek, ami tervezett leállást követelhet meg.
Vezeték nélküli rendszerek
Rádiós jelekkel kommunikálnak, nincs szükség kábelhálózatra. Ez különösen műemléki épületeknél, felújítás alatt álló ingatlanoknál vagy olyan helyeken előnyös, ahol a kábelezés kivitelezése túl költséges vagy műszakilag problémás lenne.
- Mikor érdemes választani: Műemlék épületek, ideiglenes létesítmények, bővítések, vagy olyan helyszínek, ahol a falak áttörése nem megengedett. Fontos tudni, hogy a vezeték nélküli rendszerek ugyanolyan megbízhatóak, mint a vezetékesek - a modern rádiós protokollok redundáns kommunikációs útvonalakat használnak.
- Karbantartási sajátosság: Rendszeres elemcsere szükséges (jellemzően 2-5 évente, típustól függően), és a rádiós jelterjedést is ellenőrizni kell. Épületen belüli átalakítások (új falak, fém szerkezetek) befolyásolhatják a jelterjedést. A karbantartási tervbe be kell építeni a jelszint-mérést is.
Integráció más épületgépészeti rendszerekkel
A modern tűzjelző rendszerek nem elszigetelten működnek. Egy jól megtervezett tűzvédelmi infrastruktúrában a tűzjelző központ összekapcsolódik több más rendszerrel is, növelve ezzel az épület általános biztonságát és működési hatékonyságát.
- Oltórendszerek: Sprinklerek, gázoltó rendszerek automatikus indítása a tűzjelzés alapján. A karbantartás során ellenőrizni kell, hogy a jelátadás az oltórendszer felé hibamentes.
- Épületfelügyeleti rendszer (BMS): A tűzjelzés hatására a szellőzőrendszer leáll vagy füstelszívó üzemmódba kapcsol, a liftek a földszintre mennek, a tűzgátló ajtók bezáródnak. Ezeket az automatizmusokat rendszeresen tesztelni kell.
- Beléptető rendszer: Tűzjelzés esetén a menekülési útvonalakon lévő ajtók automatikusan nyílnak. A karbantartásnál különösen fontos, hogy ez a funkció hibátlanul működjön - egy zárt menekülési ajtó életeket veszélyeztethet.
- Felügyeleti központ: A tűzjelző központ kommunikál a 24 órás felügyeleti szolgálattal, amely riasztás esetén értesíti a tűzoltóságot. A kommunikációs csatornát (telefonvonal, IP-kapcsolat, mobil adatkapcsolat) rendszeresen tesztelni kell.
A karbantartási terv készítésekor ezeket az integrációs pontokat is figyelembe kell venni, és a tesztforgatókönyveknek le kell fedniük a rendszerek közötti együttműködést is.
Ellenőrzési gyakoriság és a karbantartási terv
Az 54/2014. (XII. 5.) BM rendelet és az MSZ EN 54 szabványsorozat, valamint az MSZ 9785 szabvány alapján az alábbi ellenőrzési gyakoriságok kötelezőek:
| Ellenőrzés típusa | Gyakoriság | Feladat |
|---|---|---|
| Napi szemrevételezés | Naponta | Központ állapotjelzőinek ellenőrzése, hiba- és riasztásjelzések áttekintése |
| Havi ellenőrzés | Havonta | Egy-egy érzékelő működési próbája, akkumulátor feszültségmérés |
| Negyedéves felülvizsgálat | 3 havonta | Rendszeres érzékelő-teszt, akkumulátor terheléses próba, jelzőeszközök ellenőrzése |
| Éves felülvizsgálat | Évente | Teljes rendszerpróba, tűzjelző központ teszt, dokumentáció frissítés |
| Teljes rendszeraudit és dokumentáció felülvizsgálat | 5 évente | Minden érzékelő egyedi tesztelése, rendszerdokumentáció teljes felülvizsgálata, rendszerterv ellenőrzése |
Gyakorlati tipp: A napi szemrevételezést érdemes az épület üzemeltetőjének vagy a recepciós személyzetnek a feladatává tenni egy egyszerű ellenőrző lista segítségével. Ez nem igényel szakképesítést, csupán annyit kell ellenőrizni, hogy a központ "normál" üzemmódot jelez-e, nincs-e hiba- vagy riasztásjelzés. Ha bármi eltérés mutatkozik, azonnal értesíteni kell a karbantartó céget.
Az éves felülvizsgálat lépései részletesen
Az éves felülvizsgálat a legátfogóbb rendszeres ellenőrzés, amelyet kizárólag jogosultsággal rendelkező tűzvédelmi szakember végezhet. A legfontosabb lépések a következők:
- Tűzjelző központ ellenőrzése: Fő- és tartalék tápellátás működésének vizsgálata, akkumulátorok állapota és kapacitása, hibajelzések és naplóbejegyzések áttekintése, felügyeleti jelátadó működésének tesztelése, szoftververzió ellenőrzése.
- Érzékelők tesztelése: Füst-, hő-, lángérzékelők, valamint kézi jelzésadók működési próbája speciális teszteszközökkel. Fontos, hogy a tesztelés során mindig értesíteni kell a felügyeleti központot, hogy tesztelés folyik.
- Jelzőeszközök ellenőrzése: Hangjelzők (szirénák) hangerejének és működésének ellenőrzése, fényjelzők villogási frekvenciájának vizsgálata, hangosbeszélő rendszer érthetőségének tesztelése.
- Dokumentáció: Felülvizsgálati jegyzőkönyv készítése, talált hibák és hiányosságok rögzítése (fényképes dokumentációval), következő karbantartás időpontjának meghatározása. A felülvizsgálati dokumentációt az üzemeltetőnek legalább 5 évig meg kell őriznie.
Gyakori hibák és megoldásaik
| Probléma | Lehetséges ok | Megoldás |
|---|---|---|
| Téves riasztás (füstérzékelő) | Poros, szennyezett érzékelőkamra | Érzékelő professzionális tisztítása vagy cseréje |
| Téves riasztás (hőérzékelő) | Nem megfelelő helyen telepítve (pl. fűtőtest közelében) | Érzékelő áthelyezése vagy típuscsere |
| Nem jelez | Meghibásodott érzékelő vagy megszakadt hurok | Érzékelő csere, kábelezés ellenőrzése |
| Központ hibajelzés | Vezetékszakadás, zárlat a hurokban | Kábel ellenőrzése, javítása, szigetelés pótlása |
| Gyenge hangjelzés | Lemerült akkumulátor vagy hibás hangjelző | Akkumulátor csere, hangjelző csere |
| Felügyeleti jelátadó hiba | Kommunikációs zavar | Telefonvonal, IP-kapcsolat vagy GSM-modem ellenőrzése |
| Intermittáló hiba | Laza érintkezés, korrózió | Csatlakozások meghúzása, korrózió kezelése |
| Érzékelő érzékenység csökkenés | Természetes öregedés, szennyeződés | Érzékelő tisztítása, szükség esetén csere |
Gyakorlati tanács: Ha egy érzékelő rendszeresen téves riasztást ad, ne csak az érzékelőt vizsgáljuk, hanem a környezetét is. Változott-e valami a közelben (új szellőzőrendszer, konyha, dohányzóhely)? Gyakran nem az érzékelő a hibás, hanem a környezeti feltételek változtak meg.
Téves riasztások kezelése
A téves riasztások az egyik leggyakoribb és legköltségesebb probléma. Nem csak a tűzoltóság felesleges kivonulásának költsége jelent terhet, hanem a munkakiesés, a felhasználók bizalmának csökkenése és az "érzéketlenedési" hatás is.
A téves riasztások leggyakoribb okai:
- Építési, felújítási munkálatok (por, hegesztés, vágás)
- Konyhai tevékenység (sütés, főzés párája)
- Dohányzás tiltott területen
- Rovarok az érzékelő kamrájában
- Extrém páratartalom vagy hőmérséklet-ingadozás
- Vandalizmus
Megelőzési stratégiák:
- Az érzékelő típusának gondos megválasztása a telepítés helyének megfelelően (konyhában hőérzékelő a füstérzékelő helyett).
- Többszenzoros érzékelők alkalmazása kényes környezetben.
- Építési munkák idején az érintett zóna ideiglenes leválasztása (dokumentáltan, felelős személy kijelölésével).
- Rendszeres érzékelő-tisztítási program bevezetése.
- A felhasználók oktatása (pl. ne fedjék le az érzékelőket, ne dohányozzanak tiltott helyen).
Különböző épülettípusok, különböző igények
Nem minden épület igényli ugyanazt a rendszert és karbantartási módszertant.
- Irodaházak: Címezhető rendszer ajánlott, füstérzékelőkkel az irodaterekben, hőérzékelőkkel a konyhákban és szerverszobákban. A karbantartást munkaidőn kívül érdemes ütemezni, különösen a hangjelzők tesztelését.
- Ipari létesítmények: A porral, párával vagy vegyi anyagokkal terhelt környezet speciális érzékelőket igényel (lángérzékelők, aspirációs füstérzékelők). A karbantartási gyakoriság is sűrűbb lehet a kedvezőtlen körülmények miatt.
- Múzeumok, műemlék épületek: A vezeték nélküli vagy az elrejthető aspirációs rendszerek ideálisak lehetnek, hogy megőrizzék az épület esztétikai megjelenését. A karbantartás során kiemelt figyelmet kell fordítani az érzékelők és a kommunikációs útvonalak állapotára.
- Egészségügyi intézmények: A megbízhatóság itt is kiemelten fontos. A rendszernek képesnek kell lennie a folyamatos működésre, és a téves riasztásokat minimalizálni kell, hogy ne zavarja meg a betegellátást.
A tűzjelző rendszerek tervezését, telepítését és karbantartását mindig az Országos Katasztrófavédelmi Főigazgatóságnál jogosultságot szerzett és bejelentett szakember (vagy cég) végezheti. A rendszer elsődleges feladata a keletkező tűz minél korábbi felismerése, így a tervezés során a megfelelő tűzérzékelőket kell alkalmazni. Egy tűzjelző berendezés különböző érzékelőkből, kézi jelzésadókból, hang- és fényjelzőberendezésekből, valamint a központi vezérlőegységből tevődik össze. A modern rendszerek ezen túl összetettebb feladatokat is elláthatnak, szabályozva más biztonsági rendszerek működését is.
