Az épületgépészeti rendszerekben, különösen a távfűtési és épületek közötti melegvíz-szállítási feladatoknál, az Uponor Ecoflex Thermo Twin csővezetékek a megbízhatóság és hatékonyság szinonimájává váltak. A rendszer kialakítása lehetővé teszi a hatékony hőtranszportot, miközben minimalizálja az energiaveszteséget és biztosítja a hosszú élettartamot. Az alábbiakban részletesen elemezzük a Thermo Twin tekercsek méreteit, műszaki paramétereit és alkalmazási területeit, figyelembe véve a fizikai tulajdonságokból adódó tervezési szempontokat.
Műszaki paraméterek és méretrendszer
Az Uponor Thermo Twin csővezetékek technikai specifikációi pontosan meghatározzák a rendszer fizikai kereteit. A DN32 méretkategóriájú csövek esetében a belső csövek mérete 40 / 32,6 / 3,7 mm, amelyből kettő található egyetlen egységben. Ez a „Twin” kialakítás - azaz az előremenő és a visszatérő ág egy közös, kiválóan szigetelt köpenycsőben való vezetése - jelentősen leegyszerűsíti a fektetési munkálatokat. A külső átmérő 175 mm, ami a telepítés során elengedhetetlen adat a munkagödör tervezésénél.
A rendszer tömege 2,33 kg/m, ami a robusztus felépítés ellenére is lehetővé teszi a viszonylag könnyű kezelhetőséget. A tekercses kiszerelésben történő szállítás, amely akár 200 méteres hosszúságot is elérhet, jelentősen csökkenti az illesztések számát, ezzel növelve a rendszer biztonságát. A 0,80 méteres minimális hajlítási sugár lehetővé teszi, hogy a cső könnyedén kijátssza a nyomvonalban lévő akadályokat, legyen szó épületek alapjáról vagy egyéb tereptárgyakról.
Anyagszerkezet és hőtechnikai tulajdonságok

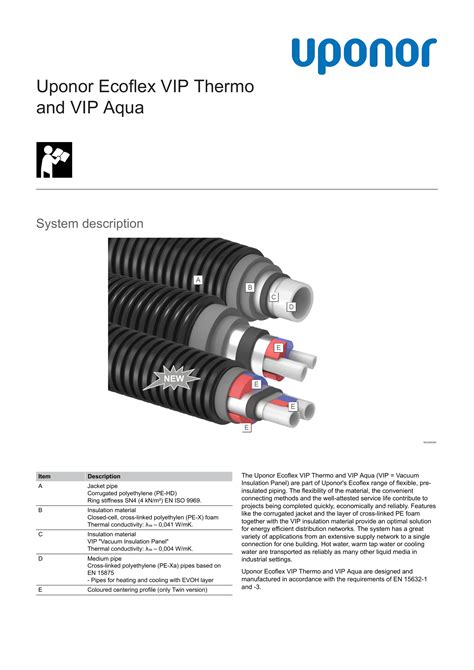

A csőrendszer lelke a PE-Xa anyagból készült cső, amely megfelel az S5,0 sorozatnak. Az oxigéndiffúzió elleni védelemről egy speciális EVOH (etilén-vinil-alkohol) réteg gondoskodik, amely megakadályozza a korróziót gyorsító oxigén bejutását a fűtési körbe. A hőszigetelés tekintetében a gyártó többrétegű, öregedésálló, elasztikus PE-X habot használ, amely zárt cellás szerkezetű. Ennek köszönhetően a vízfelvétel mindössze 1%, ami kritikus jelentőségű a föld alatti, nedves környezetben történő alkalmazás során.
A hőszigetelés vastagsága és minősége kulcsfontosságú: a buňkovitou (cellás) szerkezet tartja a hőveszteséget minimális szinten, lehetővé téve a potrubí (csővezeték) hlubokých výkopech (mély árkokban) való elhelyezését. Mivel a hő a szállító közegből nem szivárog el a környező talajba, ez a technológia rendkívül környezetbarát megoldást kínál az épületek közötti energiaátvitelre.
Mechanikai védelem és telepítési követelmények
A végső védelmet a HDPE (nagy sűrűségű polietilén) anyagból készült korugált külső köpeny biztosítja. Ez a védőcső rendkívül ellenálló a talajnyomással és a mechanikai behatásokkal szemben. A szerkezet teherbírása lehetővé teszi a telepítést olyan területeken is, ahol intenzív a közúti forgalom; az SLW 60 osztályú besorolás szerint a rendszer akár 60 tonnás tehergépjárművek terhelését is elviseli anélkül, hogy a belső csövek károsodnának.
Telepítési irányelvek:
- Zöldfelületeken történő fektetés esetén a minimális mélység 40 cm.
- A korugált plášť (köpeny) jól odolává (ellenáll) a talajnyomásnak, ezért biztonságosan alkalmazható mélyebb árkokban is.
- A rendszer rugalmassága lehetővé teszi, hogy a potrubí (csővezeték) könnyen kikerülje az útjában lévő tárgyakat.
Teljesítményparaméterek és üzemi korlátok
Az Uponor Ecoflex Thermo Twin rendszer 6 bar maximális üzemi nyomáson és 95 °C maximális poruchová (meghibásodási) hőmérsékleten üzemeltethető. Ezek a paraméterek a legtöbb lakossági és közületi fűtési rendszer igényeit lefedik. A 6 bar nyomásállóság biztosítja a hosszú távú, szivárgásmentes üzemet, míg a hőállóság a kazánokból érkező magas hőmérsékletű víz biztonságos továbbítását garantálja.
Az ilyen típusú, előszigetelt csővezetékek használata nem csupán technikai választás, hanem gazdasági döntés is. A gyorsabb telepítés miatt a munkaerőköltségek csökkennek, a minimális hőveszteség révén pedig a rendszer üzemeltetési költségei válnak kalkulálhatóvá hosszú évtizedeken keresztül. A rendszeres karbantartás és a helyes beépítési mélység betartása mellett az Uponor technológiája az egyik legbiztonságosabb választást jelenti a modern épületgépészeti infrastruktúrák számára. A korróziómentes anyaghasználat és a mechanikai védelem kombinációja hosszú élettartamot biztosít még agresszívabb talajviszonyok között is.
