A Yamaha 02R digitális keverőpultot egy egyszerű keverőpultnak nevezni nagyjából olyan, mintha egy Pentium processzoros számítógépet csak egy képernyővel ellátott zsebszámológépnek titulálnánk. A Yamaha ezen újdonságának pontosabb leírása egy teljes, automatizált digitális hangstúdió, leszámítva a szalagos magnókat és a mikrofonokat. Bár a Yamaha Promix 01 digitális keverője és az új 02R között felfedezhetők családi hasonlóságok, valójában teljesen különböző képességű eszközökről van szó, amelyeket eltérő alkalmazási területekre terveztek. A Yamaha saját fejlesztésű digitális jelfeldolgozó chipjeire épülő 02R egy 40 bemenetes, 8-buszos, digitális in-line felvevőpult, amely minden csatornán dinamikai feldolgozással (kompresszió és/vagy expanzió) rendelkezik.
Rendszerkonfiguráció és technológiai alapok
A Yamaha 02R a 40/8/2-es konzolok alapvető funkcionalitását ötvözi az úttörő 01 ProMix elemeivel, mindezt egy rendkívül rugalmas, plug-in modulokon alapuló bemeneti/kimeneti elrendezéssel kiegészítve. Az egészet egy olyan házba építették, amely nagyjából akkora, mint a régebbi DMC-1000 konzol. A 02R belsőleg 32 bites DSP technológiát és RISC CPU-kat használ a fokozott feldolgozási pontosság és a belső dinamikatartomány biztosítása érdekében. A rendszer 44,1 vagy 48 kHz-es mintavételi frekvencián futtatható; a word clock be- és kimenetek lehetővé teszik, hogy a 02R külső digitális rendszerek slave-jeként vagy master szinkronforrásaként működjön. Minden digitális bemenet képes kezelni a teljes 24 bites szót; a kimenetek teljes kapacitással vagy a felhasználó által választható szűréssel, 16 bites pontosságra csökkentve is futtathatók, közvetlen csatlakozáshoz DAT-okhoz, CD-R-ekhez és egyéb eszközökhöz.
Bemeneti és kimeneti rugalmasság
A 02R hátlapján találhatók azok a különféle portok, amelyek összekötik a belső egységeket a külvilággal. Költségmegtakarítási okokból nem minden 24 analóg bemenet egyforma. Az első nyolc bemenet szimmetrikus XLR csatlakozókkal és fantomtáppal, valamint szimmetrikus/TRS jack aljzatokkal (a "B" bemenet) és insert pontokkal van ellátva, míg a következő nyolc csak szimmetrikus TRS jack aljzatot kínál. Ezenkívül négy interfészhely teszi lehetővé a felhasználók számára, hogy igényeik szerint testreszabják a rendszert. Gyári állapotában a 02R csak 24 analóg bemenetet kezel; extra interfészmodulok csatlakoztatásával a 02R különféle analóg és digitális I/O formátumokhoz kapcsolható.
A CD8-TD I/O kártya kezeli a nyolccsatornás Tascam TDIF-1 (DA-88) formátumú digitális I/O-k közvetlen csatlakoztatását; a CD8-AT ugyanazokat a funkciókat kínálja az Alesis ODI (ADAT) portokhoz; a CD8-AE nyolc csatornát (négy párt) kezel AES/EBU formátumú jelekből; a CD8-Y pedig nyolc csatornát biztosít a Yamaha saját Y2 digitális formátumából. Végül a CD8-AD további nyolc csatornányi A/D és D/A konverziót biztosít azoknak a felhasználóknak, akik teljes, 40 csatornás analóg bemeneti kapacitást szeretnének. Az egy, kettő vagy maximum négy interfészhely feltöltésével a 02R akár 32 digitális forrás kezelésére is beállítható DA-88-asokról, ADAT-okról vagy Y2-kompatibilis eszközökről.
Felhasználói felület és vezérlés

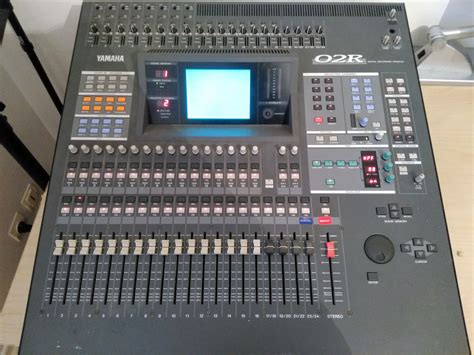

A 02R előlapja átlátható és jól átgondolt. Egy alsó, 16 monó csatornás faderbankot, plusz négy sztereó csatornás fadert és egy sztereó mastert kínál; minden alsó csatorna hosszú úton járó (100 mm-es) szervovezérelt, mozgó faderrel van ellátva. A monó faderek felett egy sor forgóvezérlő található, amelyek általában a 16 magnó-visszatérő szintjét szabályozzák, de használhatók további analóg vagy digitális forrásokhoz is. Egy gombnyomással az alsó bankban a szinteket szabályozó hosszú úton járó lineáris faderek felcserélhetők a felső forgóvezérlőkkel, ami lehetővé teszi a forrásbemenetekhez csatlakoztatott jelszintek konvencionálisabb szabályozását.
A konzol közepén egy háttérvilágítású, 320x240 pixeles grafikus LCD képernyő található, amely a 02R vezérlési sémájának szíve. Amikor egy adott csatornát egy "SEL" gombbal kiválasztanak, a képernyő megjeleníti az összes beállítást, beleértve az EQ profilt, a dinamikagörbéket és burkológörbéket, az I/O hozzárendeléseket és még sok mást. A jobb oldalon egy virtuális vezérlőpanel található, amely tartalmazza a kimeneti busz útválasztásának, a páratlan/páros panorámázásnak, a négysávos EQ-nak, valamint az aux küldés hozzárendelésének és szintszabályozásának fővezérlőit. A konzol tetején találhatók a különböző analóg bemeneti források erősítésszabályozói, valamint a fantomtáp-kapcsolók, a padok és a fázisfordítás az első nyolc csatornához.
How to open your Yamaha 02R Mixingconsole and locate the backup battery
A 02R nagy kijelzője 12 szegmenses mérést biztosít az összes bemeneti csatornához, valamint a buszkimenetekhez és az aux küldési szintekhez. A jelek a jelút több pontján is mérhetők, beleértve az EQ előtti, EQ utáni vagy a fader utáni állapotot. A mérőcsúcs-tartó funkció szintén biztosított. A fő vezérlőtermi kimeneti jelet egy dedikált, 21 szegmenses oszlopdiagram-pár méri, amely a kijelző mellett helyezkedik el. Egy opcionális mérőhíd kapcsolható figyelést biztosít a bemeneti jelekhez, a buszkimenetekhez és a master mixhez, a különböző rendszerkijelzők mellett.
Belső jelfeldolgozás: EQ és dinamika
A belső jelfeldolgozás tekintetében a 02R zavarba ejtően jól felszerelt. A 40 bemeneti csatorna mindegyike teljes, négysávos parametrikus EQ-val és dinamikával rendelkezik; a két effekt-visszatérő EQ-val rendelkezik, de dinamikával nem. Minden rendszerparaméter pillanatfelvételként (snapshot) tárolható a memóriában, és/vagy külső Mac/PC-re tölthető MIDI-alapú adatként vagy egy nagyobb sebességű RS-422 soros porton keresztül.
A négy EQ-sáv mindegyike azonos, és 21 Hz-től 20,1 kHz-ig terjed 12-ed oktávos lépésekben; a vágás/kiemelés +/-18 dB 0,5 dB-es lépésekben, a Q/sávszélesség 0,1-től 10-ig állítható. A felső és alsó sávok csúcs/völgy helyett polcként is beállíthatók, így biztosítva az alul- és felüláteresztő szűrőket, 12 dB/oktáv meredekséggel. A csatornák sztereó működéshez is összekapcsolhatók. A dinamikaszakasz öt módot biztosít: kompresszió, kapuzás, ducking, expanzió és kombinált kompresszió/limiter; az állítható paraméterek közé tartozik a küszöbérték, az arány, a kimeneti erősítés, a térd, az attack és a release idők. A csatornák összekapcsolhatók és/vagy külön kulcsbemenetekről vezérelhetők.
Automatizálás és rendszerintegráció
A 02R automatizálási képességei igazán intuitívak, amint elsajátítjuk azt a tényt, hogy két alapmód áll rendelkezésre: az "Abszolút" (minden mozdulat megfelel a tényleges faderpozícióknak) és a "Relatív", amelyben a korábban írt adatok szükség szerint módosíthatók. Összesen 64 jelenetmemória tárolható a fader- és paraméterbeállítások pillanatfelvételeként. A pillanatfelvételek offline áthelyezhetők más időzítésre vagy MTC-értékre. A "Fader Recall Safe" funkció lehetővé teszi a felhasználó számára, hogy megadja, mely faderek legyenek immunisak a pillanatfelvétel-visszahívásra, így érintetlenek maradnak a valós idejű automatizálás számára. Akár négy fader- és négy némítócsoport is könnyen beállítható.
A 02R 512 KByte belső RAM-mal érkezik, ami elegendő a legösszetettebb keverés kezelésére is. Igényesebb alkalmazásokhoz - például egy élő eseményhez, több, időkód-alapú változtatással vagy egy kiterjesztett keveréssel - több memória adható hozzá 1 MByte-os lépésekben, maximum 2,5 MB-ig. A jövőben a Yamaha egy Mac-alapú segédprogramot is kínál, a "02R Project Manager"-t, amely átfogó projektkezelőt és szerkesztőt, könyvtárost és távvezérlő segédprogramot tartalmaz. A MIDI-vezérlés szintén lehetséges; például egy MIDI Local Off mód lehetővé teszi, hogy a 02R szervovezérelt fadereit külső berendezések távvezérlőjeként használják.
Szubjektív teljesítményértékelés
Minden analóg mikrofon/vonal bemenet a Yamaha új tervezésű, 20 bites, 64-szeres túlmintavételezésű A/D konverterével rendelkezik. Ezek valóban nagyszerűen szólnak, kiterjesztett linearitással egészen a zajszintig. A parametrikus EQ szintén nagyon lágy hangzású és rugalmasan használható - működés közben teljesen csendes, még akkor is, ha szélsőséges beállításokat választunk, majd széles tartományban pásztázunk velük. Egyszerűen nyomjon meg egy SEL gombot, és az adott csatorna beállítása élivé válik. Mivel négy teljes tartományú sáv áll rendelkezésre, a megfelelő mennyiségű feldolgozás megtalálása gyerekjáték; a grafikus kijelző lehetővé teszi azt is, hogy lássa, hogyan néz ki az eredményül kapott válaszgörbe, valamint a többsávos EQ-beállítások kumulatív hatása és kölcsönhatása.
A dinamikaszakaszt is nagyon könnyű beállítani és módosítani; egy vizuális kijelző és a megfelelő erősítéscsökkentő mérő lehetővé teszi, hogy azonnal lássa, mi történik a manipulált csatorna/kimenet bemeneti és kimeneti jelével. A 02R funkciókban gazdag automatizálását könnyű elsajátítani, bár a sávok élesítésének és az update mód kiválasztásának gyakorlata némi megszokást igényel. A mozgó faderek nem olyan simák, mint amikhez a drágább rendszereknél hozzászokhattunk, de az általános hangzási eredmények mindig elfogadhatók. Minden bizonnyal a fader-mozgások, csoportosítások, I/O konfigurációk, EQ-k, panorámák, aux küldések, digitális effektek és számos más konzolparaméter automatizálásának képessége olyasmi, amit mindannyian nagyon gyorsan megszokhatunk.
A Recall megnyomásával a teljes keverőkonfiguráció a másodperc töredéke alatt visszahívható. A Jelenetmemóriák manuálisan, MIDI Program Change üzeneten keresztül, vagy az automatizált keverés részeként, időkódra hivatkozva hívhatók vissza. Egy Undo funkció lehetővé teszi a legutóbbi Jelenetmemória-tárolási vagy -visszahívási művelet visszavonását, így az előző adatok helyreállíthatók. Nyilvánvaló, hogy a 02R-t úgy tervezték, hogy egyszerű és intuitív felhasználói felületet biztosítson, amely gyorsan és könnyen kezelhető. A hosszú úton járó motoros faderek, a virtuális csatornamodul és a nagy grafikus kijelző viszonylag fájdalommentes átmenetet biztosít a hagyományos, "funkciónként egy vezérlő" kialakításoktól az assignálhatóság, a csökkentett előlapi méret és az azonnali alaphelyzetbe állítás felé, amit a 02R kínálhat.
Bár a 02R technológiailag rendkívül fejlett, érdemes megjegyezni, hogy a modern stúdiómunka során a felhasználók gyakran szembesülnek azzal a kérdéssel, miért érdemes minden paramétert automatizálni. A válasz a felidézhetőség: az a képesség, hogy a legösszetettebb keverést minden részletében újraalkothassuk, egyszerűen a keverési adatok betöltésével. Egy tipikus analóg konzollal (még a szintautomatizálással rendelkezővel is) emlékeznünk kell az eredeti EQ-beállításokra, a használt effekt-patchekre, a külső kompresszorok vagy kapuk beállításaira, az effekt-egységek bemeneti és kimeneti gombjainak állására, a szalagos visszatérők erősítésszabályozóinak állására, a konzol panoráma-potmétereinek állására és az összes aux szintre. Még ha aprólékos jegyzetvezető is valaki, rendkívül nehéz egy keverést minden részletében újraalkotni, de a 02R-rel abszolút mindent megjegyez a rendszer, amikor elmentünk egy keverést.
A 02R digitális keverőpult számos alkalmazási területen bizonyított, legyen szó stúdiófelvételről, broadcastról vagy utómunkáról. A 24 bites/44,1 kHz-es mintavételi frekvencia garantálja a maximális hangminőséget, a MIDI-képesség pedig biztosítja a szinkronizálhatóságot más hangtechnikai eszközökkel. A karbantartás tekintetében fontos megjegyezni, hogy a készülék tisztítása során a legjobb eredményt egy enyhén nedves tisztítókendő vagy puha, pormentes kendő adja az ujjlenyomatok eltávolítására, míg a nehezen hozzáférhető helyeken lévő port a legjobb sűrített levegővel eltávolítani. Az eszköz sokoldalúsága és a digitális technológia kínálta precizitás lehetővé teszi, hogy a hangmérnökök a kreatív folyamatokra koncentrálhassanak a technikai korlátok helyett. A 02R nem csupán egy keverőpult, hanem az a központi egység, amely a digitális stúdiómunka hatékonyságát és minőségét egy új szintre emeli.
