A 12 voltos tekercsek sokoldalú alkatrészek, amelyek számos ipari, oktatási és hobbi projektben kulcsfontosságú szerepet játszanak. Különböző típusai és méretei révén specifikus funkciókat töltenek be, legyen szó folyadékáramlás szabályozásáról mágnesszelepekben, vagy fém tárgyak indukciós melegítéséről. Ez a cikk részletesen bemutatja a 12 voltos tekercsek jellemzőit, méreteit és felhasználási területeit, különös tekintettel az RS PRO 22 mm-es mágnesszelep tekercsre és egy 5-12V DC indukciós fűtőmodulra.
RS PRO 22 mm-es Mágnesszelep Tekercs: Precíziós Szabályozás
Az RS PRO 22 mm-es mágnesszelep tekercs egy kiváló példa a precíziós mérnöki munkára, amelyet nyomástartó rendszerek folyadék- és gázáramának szabályozására terveztek. Az elektromos átalakítás mágneses energiává történő átalakításával aktiválja a szelepet, ezzel biztosítva a megbízható működést.
Felépítés és Anyagok
A mágnesszelep tekercs robusztus, ütés- és korrózióálló technopolimer házból készült, amely hosszú távú megbízhatóságot garantál. A tartós mag és rugó további hozzájárul a hosszú élettartamhoz és a megbízható szolgáltatáshoz, akár éveken keresztül. A sárgaréz ház anyaga további védelmet nyújt a környezeti hatásokkal szemben.
Műszaki Jellemzők és Teljesítmény
Ez a tekercs folyamatos működésre, azaz 100%-os munkaciklusra készült, ami azt jelenti, hogy megszakítás nélkül üzemelhet. A mérete 22 mm, M5-ös csatlakozóval rendelkezik, és a fizikai méretei 29,5 x 40 mm. A tápfeszültsége 12 V DC, ±10%-os feszültségtűréssel, ami rugalmasságot biztosít a tápellátásban. Névleges teljesítménye 3 W, ami hatékony energiafelhasználást jelent.
Üzemi Hőmérséklet és Védelem
Az RS PRO mágnesszelep tekercs széles hőmérséklet-tartományban, -10 °C-tól +60 °C-ig képes ellenállni a működés közbeni hőmérséklet-emelkedésnek és -esésnek. Ez a tulajdonság rendkívül fontos, mivel lehetővé teszi a professzionális mágnesszelep tekercs számára, hogy ellenálljon a zord körülményeknek. Az IP65-ös besorolás azt jelenti, hogy a tekercs por ellen teljesen védett, és ellenáll az alacsony nyomású vízsugaraknak bármilyen irányból. Az F osztályú szigetelés további védelmet nyújt a túlmelegedés ellen.
Szabványok és Jóváhagyások
A termék megfelel a CEI EN 60085 és DIN 43650 B szabványoknak, ami biztosítja a magas minőséget és a nemzetközi előírásoknak való megfelelést. A DIN Form B stílusú kialakítás a kompatibilitást segíti elő más rendszerekkel.

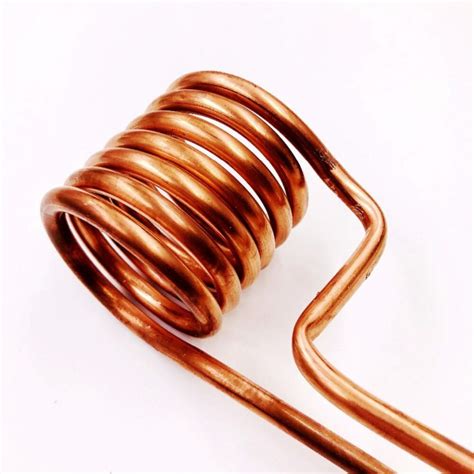

Indukciós Fűtés Modul: Gyors és Célzott Melegítés
Az 5-12V DC feszültséggel működő indukciós fűtés modul (max. 120W, 12V) egy másik példa a 12 voltos tekercsek sokoldalúságára. Ez a kompakt modul egy tartozék tekerccsel érkezik, és ideális gyors, célzott fémtárgy melegítéséhez.
Főbb Jellemzők
- Bemeneti feszültség: 5-12V DC
- Névleges teljesítmény: 120W (12V esetén)
- PCB méret: 37,8 × 55,9 mm
- Tekercs hossza: 7,5 cm
- Tekercs átmérője: 2,8 cm
Mire Jó Ez a Modul?
Ez a modul rendkívül sokoldalú, és számos alkalmazási területen felhasználható:
Fém Tárgyak Gyors, Helyi Indukciós Felfűtése
Ideális megoldás csapágyak, csavarok, kis fémalkatrészek melegítéséhez laboratóriumi vagy műhelyi felhasználásban. A hatékony hőbevitel miatt forrasztás, oldás is könnyen megoldható. Ez a képesség rendkívül hasznos lehet például gépjárműszerelésnél, ahol a rozsdásodott csavarok kilazításához gyakran szükség van célzott hőre.
Oktatási, Demonstrációs vagy Hobbi Fizika-Kémia Kísérletekhez
Kiváló szemléltetőeszköz az indukciós melegítés elvének bemutatására. Az elektromágneses hőfejlesztés egyszerűen demonstrálható vele, ami nagyban segíti a tanulók megértését a fizika órákon. A diákok saját szemükkel láthatják, hogyan alakul át az elektromos energia hővé a fémekben.
How Does Induction Heating Work? Learn the Basics
DIY Kísérleti Projektekhez
A modul alkalmas mini-indukciós kemence, kis távfűtés, gyors hőimpulzus vagy „gyorsforrasztás” céljára. A bemeneti feszültségtartomány és a kompakt tekercs miatt könnyen variálható és integrálható különböző saját készítésű projektekbe. Hobbi elektronikai projektekhez, ahol gyors és ellenőrzött hőforrásra van szükség, ez a modul ideális választás.
Különleges Használati Javaslatok
A modul hatékony működéséhez fontos betartani bizonyos használati javaslatokat:
- A fűtött tárgy szélessége: A fűtött tárgy szélessége a belső átmérő 1/3-1/2-e legyen, és ne haladja meg a 2/3-ot! Ez biztosítja az optimális energiaátvitelt és a hatékony melegítést.
- Maximum tárgyátmérő: A maximum tárgyátmérő 20 mm. Efelett a fűtés jelentősen lelassul vagy sikertelen lehet. A nagyobb tárgyakhoz nagyobb teljesítményű és átmérőjű tekercsekre lenne szükség.
Összehasonlítás és Alkalmazási Területek
Az RS PRO mágnesszelep tekercs és az indukciós fűtés modul két eltérő funkciójú, de egyaránt 12V DC táplálású tekercs típus. Míg az egyik a folyadék- és gázáramlás pontos szabályozására fókuszál, addig a másik a fémek gyors és célzott melegítésére specializálódott.
Mágnesszelep Tekercsek Alkalmazásai
Mágnesszelep tekercseket széles körben használnak:
- Hidraulikus és pneumatikus rendszerek: A folyadékok és gázok áramlásának pontos vezérléséhez. Például ipari robotokban, automatizált gyártósorokon.
- Öntözőrendszerek: A víz elosztásának szabályozására. Intelligens öntözőrendszerekben a tekercsek nyitják és zárják a szelepeket a programozott ütemezés szerint.
- Háztartási gépek: Például mosógépekben és mosogatógépekben a vízellátás szabályozására.
- Orvosi berendezések: Precíziós folyadékáramlás-szabályozás gyógyászati eszközökben.
Indukciós Fűtőtekercsek Alkalmazásai
Indukciós fűtőtekercseket számos területen alkalmaznak:
- Fémmegmunkálás: Forrasztás, keményforrasztás, hőkezelés és edzés. Az indukciós fűtés gyors és pontos hőbevitelt biztosít.
- Műanyagipar: Műanyag alkatrészek fűtése fröccsöntés előtt.
- Kémiai ipar: Vegyi anyagok melegítése reakciókhoz.
- Ékszergyártás: Kis fémdarabok olvasztása és formázása.
- Kutatás és fejlesztés: Laboratóriumi kísérletekben, ahol ellenőrzött hőmérsékletre van szükség.
A Tekercsek Kiválasztásának Fontossága
A megfelelő 12 voltos tekercs kiválasztása kulcsfontosságú a sikeres alkalmazáshoz. Figyelembe kell venni a következő tényezőket:
- Tápfeszültség és teljesítmény: Győződjön meg arról, hogy a tekercs kompatibilis a rendelkezésre álló tápellátással és a kívánt teljesítményt nyújtja.
- Méret és fizikai jellemzők: A tekercs méretei és rögzítési pontjai legyenek megfelelőek az adott alkalmazáshoz.
- Környezeti feltételek: Az üzemi hőmérséklet-tartomány, a páratartalom és a korrózióállóság mind fontos tényezők, különösen kültéri vagy ipari környezetben.
- Szigetelés és védelem: Az IP besorolás és a szigetelési osztály biztosítja a tekercs védelmét a por, víz és túlmelegedés ellen.
- Szabványok és jóváhagyások: A nemzetközi szabványoknak való megfelelés garantálja a minőséget és a biztonságot.
A 12 voltos tekercsek sokfélesége és a bennük rejlő technológia folyamatos fejlődése lehetővé teszi, hogy egyre komplexebb és hatékonyabb rendszereket építsünk. Az RS PRO termékek, mint a bemutatott mágnesszelep tekercs, megbízható és minőségi megoldásokat kínálnak, míg az indukciós fűtőmodulok a gyors és célzott melegítés területén nyitnak új lehetőségeket. A megfelelő tekercs kiválasztása és az alkalmazási specifikációk pontos betartása garantálja a hosszú távú és hatékony működést.
