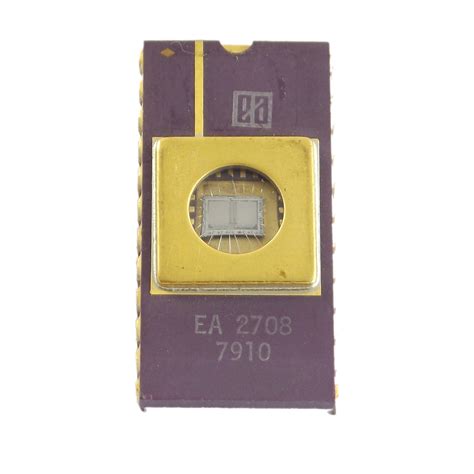

A 2716 EPROM (Erasable Programmable Read-Only Memory) egy régebbi, de számos elektronikai alkalmazásban még mindig releváns memóriaeszköz. Különösen a régi arcade játékok, mint például a "Defender" karbantartásában és javításában merül fel gyakran a kérdés a 2716-os és más EPROM-ok, például a 2732-es kompatibilitásáról.
Kompatibilitási Kérdések: 2716 és 2732 EPROM-ok
A 2716 EPROM helyettesítése 2732-vel gyakori kérdés. Általánosságban elmondható, hogy egy 2732-es EPROM használható 2716-os helyett. Ennek legkompatibilisebb módja a 2716-os kép kétszeri másolása a 2732-esbe. Ez azt jelenti, hogy a 0000-tól 07FF-ig terjedő adatokat a 0800-as kezdőcímre kell másolni. Fontos megjegyezni, hogy bár a kérdés gyakran fordítva merül fel - azaz a 2716-os EPROM-ot használni 2732-es helyett -, a megoldás lényege ugyanaz: a nagyobb kapacitású EPROM-ba be kell másolni a kisebb kapacitású EPROM tartalmát, szükség esetén ismételve.
Például, ha egy "Defender" játék hirtelen "2 ciklusos szőnyegmintát" produkál, az utalhat hibás ROM-okra vagy szalagkábelre. Ilyen esetben felmerülhet a ROM-ok kompatibilitásának tisztázása, és a 2732-es EPROM 2716-os helyett történő alkalmazása megoldást jelenthet.
A 2716 EPROM Programozása: Történelmi Perspektíva
A 2716-os EPROM programozása a maga idejében nem volt egyszerű feladat. Egy régebbi, 1982-es Radio Electronics cikk bemutat egy EPROM programozót a 2716-os típushoz. Ez a készülék rendkívül bonyolult volt, csupán bemutató jelleggel került publikálásra, hogy megmutassa, hogyan is lehetett ezt a feladatot megoldani akkoriban. Az eszköz kijelezte a címet és az adatokat, mivel másképp nem lehetett tudni, éppen hol tart a felhasználó. Elképzelni, hogy valaki lépésről lépésre programozzon 2048 byte-ot, már önmagában is izzasztó gondolat. Akinek ma TL866 vagy hasonló Elnec programozója van, az csak mosolyog ezen, mivel ma ez inkább csak tanulmányi célra alkalmas, hogy megértsük, hogyan is zajlottak a dolgok régen. Érdekes megoldás volt a programozási feszültség biztosítása, ami nem a megszokott 25V volt, hanem 28V (két 2N2222 tranzisztoron bizonyosan volt némi veszteség).
Már 1984-ben léteztek otthoni megoldások is. Egy SAPI-1 számítógépen, 8080-as processzorral, programozót készítettek a 2716-oshoz. Ekkor a beprogramozott 2716 EPROM-ot egy foglalatba helyezték, kiolvasták, majd a tartalmat egy másik EPROM-ba programozták. Ehhez elegendőek voltak a processzorlapon közvetlenül megtalálható 3212-es chipek, amelyek kezelni tudták a címeket és az adatokat (olvasást és írást is). Az egész szoftver Basic nyelven íródott, rövid volt, és kiválóan működött - hihetetlenül gyors volt a korábbi megoldásokhoz képest. Ráadásul további előnye volt, hogy a biztonsági CMOS RAM-ba lépésről lépésre be lehetett "írni" a saját készítésű EPROM tartalmát, mielőtt eldöntötték, hogy "kiírják" azt. A billentyűzeten keresztül ez meglehetősen kényelmesen ment.
What Is EEPROM?
EPROM-ok Alkalmazása a Rádiótechnikában: Frekvenciaszintetizátorok
A 2716-os és 2732-es EPROM-ok nem csak játékokhoz, hanem rádiótechnikai eszközökben is alkalmazásra kerültek, például frekvenciaszintetizátorok építésénél. Egy ilyen projekt során egy УКВ rádió szintetizátorát hozták létre egy "ЛОТОС" rádióállomás felhasználásával. Ezen a szintetizátoron egy két számolási tényezővel rendelkező számlálóval szabályozták a frekvenciát. A feladat az volt, hogy létrehozzanak egy vezérlőrendszert a szintetizátor bemeneteihez. A frekvencia (csatorna) beállításához EPROM-okat használtak, és a legkönnyebben hozzáférhető típusok, mint a 2716, 2732, 2732A voltak a legmegfelelőbbek.
A projekt részeként szükség volt egy EPROM programozóra, mivel a korabeli, nem megfelelően rögzített információk miatt a különböző EPROM-ok programozása komoly kihívást jelentett. Létrehoztak egy új programozó áramkört, amely ma is látható. Az információbevitel összekapcsolódott a következő pozícióba való átmozgatással, a korábbi információt jobbra tolva az indikátorokon. Ezt a sémát átalakították. A programozás lényege az volt, hogy a bemeneti információt külön-külön kellett feldolgozni a már említett módon. Így lehetséges volt az összes információt a programozóba bevinni.
Programozási Feszültség és Energiahatékonyság
A programozás során felmerült a kérdés a programozási feszültség optimális beállításával kapcsolatban. A 25V-os feszültséget impulzusok formájában alkalmazták, és beállították az impulzus hosszát. Fontos volt, hogy ez a programozási feszültség pontosan beállítható legyen, ami végül sikerült. A programozóban felhasználtak néhány integrált áramkört is.
A régi programozók működése során érdekes megfigyelés volt az energiahatékonyság. Például egy kisméretű impulzusos feszültségstabilizátorral, mindössze két tranzisztorral (KT315 és P214) és egy kis transzformátorral 5V-os kimeneti feszültséget értek el a bemeneti 220V-ról. Ezt a stabilizátort egy "Ландыш" típusú, LZ2PT által biztosított adóvevőből vették át. Meglepő volt a magas hatásfok, mivel akkoriban ilyen magas hatásfokú megoldásokkal ritkán találkoztak.
A működés során azonban észrevették, hogy az impulzusos stabilizátor jellegzetes sípoló hangot ad ki folyamatos működés közben, ami kellemetlen volt a környezet számára. Ezért a programozást gyorsan kellett elvégezni, vagy egy elszigetelt szobában.
A Programozó Használata
Egy ilyen programozó működtetése a következő lépésekből állt:
- A csatlakozót bedugták a 220V-os hálózatba, és hallatszott az impulzusos stabilizátor jellegzetes sípolása. A felső kijelzőn megjelent a tárolt információ, a "PF" felirattal.
- A programozni kívánt szakaszt a "READ" üzemmóddal ellenőrizték. Ezzel az üzemmóddal az címek egy lépéssel elmozdultak, lehetővé téve az írást stb. A "5/4 - (lefelé mutató nyíl)" kapcsolót olvasási módba állították. A "R" gombbal és a "PF" gombbal lépésről lépésre ellenőrizték a beírt információt. FONTOS! Egy "UNIMOST" típusú IC-t használtak, amely egy másik fejlesztésben került publikálásra.
Ez a történeti áttekintés jól szemlélteti, hogy a 2716-os EPROM és a hozzá kapcsolódó technológiák milyen kihívásokat és innovációkat hoztak a mikroelektronika korai éveiben, és hogyan alakították a digitális rendszerek fejlődését.
