A mindennapi életünk során számos alkalommal találkozunk az elektromosság jelenségeivel, anélkül, hogy tudatosítanánk, mi is történik valójában. Egy műszálas pulóver levételekor hallható apró pattogások, a fésülködés során égnek álló hajunk, vagy amikor a bevásárlókocsiból kiszállva szikrázik a kezünk, mind az elektrosztatikus feltöltődés következményei. Az egyik legismertebb és legegyszerűbb kísérlet, amellyel ezt a jelenséget bemutathatjuk, egy műanyag rúd gyapjúval történő dörzsölése és annak interakciója más tárgyakkal. De miért is válik negatív töltésűvé a műanyag rúd gyapjúval dörzsölve? Ennek megértéséhez mélyebben bele kell ásnunk magunkat az atomok felépítésébe és az elektromos töltések természetébe.
Az elektrosztatikus jelenségek története és alapjai
Az elektrosztatikus jelenséget már az ókori görögök is ismerték. Ők a borostyán - görögül elektron - esetén fedezték fel ezt a különleges viselkedést: a megdörzsölt borostyánkő apró, könnyű dolgokat magához vonzott. A megdörzsölt borostyánkő, a szőrmével dörzsölt műanyag, a bőrrel dörzsölt üveg vagy a papírral dörzsölt műanyag vonalzó hasonló állapotba kerül. Ezt az állapotot, a borostyán görög neve alapján, elektromos állapotnak nevezték el.
A dörzselektromosság jelenségének megfigyelésekor azt tapasztaljuk, hogy ha egy műanyag fésűt cérnaszálra függesztünk, és egy másik megdörzsölt műanyag fésűt közelítünk hozzá, azok taszítják egymást. Ugyanez elmondható két bőrrel dörzsölt üvegrúdra is. Azonban egy szőrmével dörzsölt ebonitrúd és egy bőrrel dörzsölt üvegrúd vonzzák egymást. Ezek a kísérletek arra utalnak, hogy kétféle elektromos állapot létezik, és az azonos elektromos állapotú testek taszítják, a különböző állapotúak pedig vonzzák egymást.
Az elektromos töltés fogalma és fajtái
A testek elektromos állapotát valamilyen, közvetlenül nem érzékelhető anyag jelenléte okozza. Ezt az anyagot elektromos töltésnek nevezzük. Az elektromos állapotban levő testek között vonzás vagy taszítás lép fel. Egy elektromos állapotban lévő, elektromosan töltött test (pl. szőrmével dörzsölt ebonitrúd) segítségével a többi elektromos állapotban lévő tárgyat két csoportra oszthatjuk aszerint, hogy azokat vonzza vagy taszítja. Az azonos csoportba kerültek taszítják egymást, a különböző csoportbeliek vonzzák egymást. Mivel harmadik csoportot soha nem találunk, tapasztalataink szerint nincs harmadik fajta töltés.
Ennek alapján a kétféle elektromos állapotot kétféle töltés okozza. Az egyiket pozitívnak, a másikat negatívnak nevezzük. Megállapodás alapján a bőrrel dörzsölt üvegrúd töltését pozitívnak mondjuk. Ebből következik, hogy a szőrmével dörzsölt műanyag rúd negatív töltésű lesz, vagyis a negatív töltések kerülnek túlsúlyba benne. A szőrme ezzel szemben pozitív töltésűvé válik.
Az atomi szintű magyarázat: Elektronátadás dörzsölés során
Az elektromos töltések eredetét az atomok felépítésében találjuk. Ma már tudjuk, hogy az atomok és molekulák semleges neutronokat, pozitív töltésű protonokat és negatív töltéssel rendelkező elektronokat tartalmaznak. A proton töltése pozitív, az elektroné pedig negatív. Egy semleges testben a pozitív és negatív töltések száma megegyezik, így az elektromosan semleges.
Amikor két különböző anyagot, például egy műanyag rudat és gyapjút dörzsölünk össze, az érintkezési pontokon elektromos töltések jutnak át az egyik szigetelőről a másikra. Ennek oka az anyagok elektronaffinitásában rejlik, vagyis abban, hogy az egyes anyagok mennyire erősen kötik az elektronjaikat. A dörzsölés során az anyagok felületei közötti súrlódás energiát biztosít ahhoz, hogy az elektronok átugorjanak a gyapjúról a műanyag rúdra.
A műanyag rúd esetében, ha gyapjúval dörzsöljük, a műanyag erősebben vonzza az elektronokat, mint a gyapjú. Ennek következtében a gyapjúról elektronok vándorolnak át a műanyag rúdra. Így a műanyag rúdnak több elektronja lesz, mint protonja, ami negatív töltést eredményez. Ezzel párhuzamosan a gyapjú elektronokat veszít, így kevesebb elektronja lesz, mint protonja, és pozitív töltésűvé válik. A dörzsölés előtti állapotot, amikor az anyagok elektromosan semlegesek voltak, természetes állapotnak nevezzük.
Statikus töltés | Elektromosság | Fizika | FuseSchool
A töltések megmaradásának elve
Fontos megjegyezni, hogy az elektromos töltés nem keletkezik és nem semmisül meg a dörzsölés során, hanem csak átadódik az egyik testről a másikra. Ez az elektromos töltés megmaradásának elve. A dörzsölés során a gyapjú és a műanyag rúd együttes rendszere továbbra is elektromosan semleges marad, csak a töltések eloszlása változik meg.
Az elektromos állapot kimutatása és mérése
Az elektromos állapot kimutatására szolgál a szalmaszál elektroszkóp. Szigetelőlapra állított vékony fémrúd tetejéről két szalmaszál lóg le. Ezek vízszintes tengely körül elfordulhatnak. Ha töltést adunk a fémrúd tetején levő fémgömbnek, akkor a szalmaszálaknak is ugyanilyen töltése lesz. Az azonos töltések taszítása miatt alul eltávolodnak egymástól.
Az elektromos töltés mennyiségének méréséhez szükségünk van valamilyen egységre. Az elektromos töltés jele: Q. Mértékegysége a coulomb (ejtsd: kulomb), amelynek jele C. Az elektromosan töltött állapot az elektronhiány vagy -többlet függvénye. Ezért egy test elektromos töltése mindig az elektron töltésének egész számú többszöröse. Egy C töltés 6,25 trillió elektron töltésének felel meg.
Erőhatások a töltések között: Coulomb törvénye
Az elektromosan töltött testek között vonzás vagy taszítás lép fel. Ezt az erőt Coulomb törvénye írja le. C. A. Coulomb először vizsgálta az elektrosztatikus erőt, és megállapította, hogy az erő két töltött részecske töltésének szorzatával egyenesen arányos, és a közöttük lévő távolság négyzetével fordítottan arányos.
A Coulomb-törvény matematikai formája a következő:
$$F = k \frac{q1 q2}{r^2}$$
ahol $q1$ és $q2$ a két töltött részecske töltése, $r$ a közöttük lévő távolság, és $k$ az arányossági tényező. A töltés mértékegysége a Coulomb (C), a távolság méterben mérendő.
Az azonos töltések taszítják, az ellentétes töltések vonzzák egymást. Ezt könnyen beláthatjuk, ha például egy posztóval megdörzsölt PVC-csövet tűhegyben végződő tartóra helyezünk, és egy másik megdörzsölt PVC-csövet közelítünk hozzá. A csövek taszítani fogják egymást. Ha viszont bőrrel dörzsölt üvegrudat közelítünk a PVC-csőhöz, akkor vonzást tapasztalunk.
Az elektromos mező és a "távolhatás" magyarázata
A megdörzsölt PVC-csövek, üveg- vagy plexirudak érintkezés nélkül, távolból vonzzák vagy taszítják egymást. Ezt a „távolhatást” az elektromos mező fogalmával magyarázzuk. Egy töltés maga körül egy elektromos mezőt, elektromos teret hoz létre. Ez a nem látható, de hatásaiban érzékelhető elektromos mező a töltéstől távolodva erősen csökken, s tulajdonságai attól függnek, hogy pozitív vagy negatív töltés hozta-e létre.
Egy töltés által keltett elektromos mezőbe jutó másik töltés a mezővel kerül közvetlen kapcsolatba, lényegében az hat rá, a második töltés mezeje pedig az első töltéssel kerül kapcsolatba. A „távolhatás” során tehát a mezőkön keresztül érvényesül a kölcsönhatás törvénye.
Az elektromos mező erősségét az elektromos térerősség (E) vektorral jellemezzük, amely megadja, hogy mekkora erő hat egy egységnyi pozitív töltésre az adott pontban.
$$E = \frac{F}{q}$$
ahol $F$ az erő, amely a $q$ töltésre hat.
Az elektromos tér vizuális ábrázolása: Erővonalak

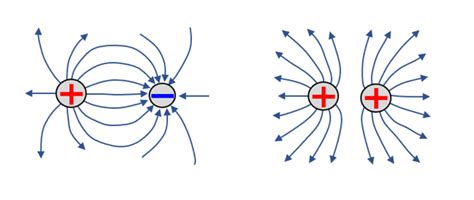

Az elektromos erőtér egy vektormező, amelynek grafikus ábrázolása - a valóságban nem létező - de igen szemléletes erőtérvonalakkal is ábrázolható. Az erővonalak általában nem egyenesek. Egy pontban az elektromos térerősség vektora érintőirányú az erővonalra. A nagyobb elektromos térerősség nagyobb erővonal-sűrűséget jelent. Pozitív töltésekből indulnak ki az erővonalak és negatív töltésekbe érkeznek.
Vezetők és szigetelők az elektromosság szempontjából
Az anyagokat csoportosíthatjuk aszerint is, hogy mennyire jól vezetik az elektromosságot, azaz bennük, ill. rajtuk mennyire könnyen mozdulhatnak el a töltések. Ezen tulajdonságuk alapján beszélhetünk vezetőkről, szigetelőkről és félvezetőkről.
- Vezetők: Az elektronok könnyen el tudnak mozdulni bennük (pl. fémek). Ezeket a szabad elektronokat nevezzük vezetési elektronoknak, amelyek felelősek a fémek jó vezetőképességéért.
- Szigetelők: Az elektronok helye a rácsban kötött, ezért töltésvezető tulajdonságuk gyenge. A műanyagok, az üveg és a gyapjú is szigetelők.
- Félvezetők: Vezetőképességüket tekintve a fémes vezetők és a szigetelők között helyezkednek el.
Töltésmegosztás vezetőkben
Amennyiben egy jó vezetőből készült anyagdarabot olyan térrészbe helyezünk, ahol az időben állandó elektromos térerősség nem zérus, akkor a vezető elektronjainak egy része igen gyorsan kialakít egy olyan elrendeződést - felületi töltéssűrűséget - amely leárnyékolja a külső teret, azaz a vezetőn belül az elektromos térerősség zérus. Ezt a jelenséget töltésmegosztásnak nevezzük. Az eredetileg semleges test - amely semmilyen elektromos tulajdonságot nem mutatott - a külső elektromos erőtér hatására ellentétes előjelű töltéseket halmoz fel a felület különböző részein.
Az elektrosztatikus jelenségek gyakorlati alkalmazásai és veszélyei
Az elektrosztatikus feltöltődés nem csupán érdekesség, hanem számos gyakorlati alkalmazása és veszélye is van.
Alkalmazások
- Elektrosztatikus porgyűjtők: Ipari és háztartási felhasználásra egyaránt alkalmasak, ahol az elektrosztatikusan feltöltődött porszemcséket gyűjtik össze.
- Sztatikus törlőkendők: Jelentősen megnövelik a hatékonyságukat azáltal, hogy magukhoz vonzzák a feltöltődött porszemcséket.
- Ionizáló rudak: Professzionális megoldások a pozitív vagy negatív töltések eltávolítására ipari környezetben, például nyomdákban, ahol a statikus feltöltődés problémát okozhat.
- CRT monitorok és számítógépes billentyűzetek: Működési elvük az elektrosztatika törvényein alapul.
Veszélyek és megelőzés
- Robbanásveszélyes környezet: Benzinkutakon vagy robbanásveszélyes anyagokat tároló helyeken az elektrosztatikus szikrák tüzet vagy robbanást okozhatnak. Ezért nem engednek benzint tölteni, ha valaki elektrosztatikusan feltöltődött. A megoldás a leföldelés, például az áruházak bevásárlókosarainál is alkalmazott rendszerek.
- Elektronikus berendezések károsodása: Az elektrosztatikus kisülés (ESD) károsíthatja az érzékeny elektronikus alkatrészeket. Ennek megelőzésére használnak antisztatikus padlókat a számítógépes termekben, és a számítógépek házai is fémből készülnek, hogy árnyékolják a belső alkatrészeket. Fontos megjegyezni, hogy az antisztatikus padló csak az emberi komfortérzetet szolgálja, a berendezéseket önmagában nem védi a károsodástól, mivel az ESD küszöbértéke sokkal alacsonyabban van.
- Kellemetlen érzés: A mindennapi életben tapasztalt szikrázások, vagy a haj égnek állása kellemetlenséget okozhat.
Az akkumulátortechnológia és az elektrosztatika kapcsolata
Bár elsőre nem tűnik nyilvánvalónak, az akkumulátortechnológia és az elektrosztatika között is van kapcsolat, különösen az ionok mozgása és az elektrokémiai folyamatok megértésében. Höfler Lajos, a BME Szervetlen és Analitikai Kémia Tanszékének docense a Villanyóra 231. epizódjában az akkumulátorok öregedési mechanizmusairól beszélt, amelyek részben elektrosztatikus jelenségekkel is magyarázhatók.

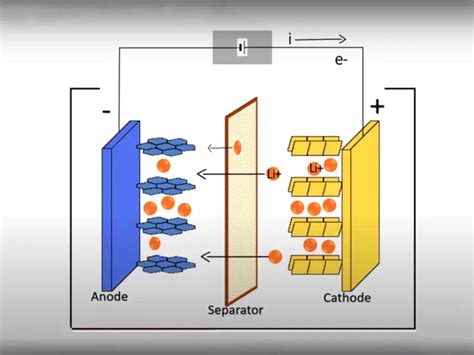

A lítiumion-akkumulátorok alapvetően négy fő komponensből állnak: az anódból (negatív elektród), a katódból (pozitív elektród), a kettőt elválasztó szeparátorból és az ionokat vezetni képes elektrolitból. Kisütéskor a lítiumionok az elektroliton és a szeparátoron keresztül „átvándorolnak” az anódból a katódba, ezzel párhuzamosan az elektronok a külső áramkörön keresztül áramlanak.
Az akkumulátor öregedése nem egyetlen tényezőből ered, hanem több különböző mechanizmusból. Amikor egy akkumulátort töltünk, a cél az, hogy az áram nagy része valóban a töltés hatékonyságára fordítódjon, azaz a katódból a lítiumionok eljussanak az anódba. Ha azonban túl nagy áramot használunk, az mellékreakciókat indíthat be, amelyek befolyásolják az ionok mozgását és az elektródok felületének állapotát.
Öregedési mechanizmusok
- Szilárd elektrolit határfázis (SEI) kialakulása: A negatív elektródon egy határréteg alakul ki, amely elnyeli a lítiumot. Bár a lítium át tud haladni ezen a rétegen, bizonyos mennyiség csapdába esik benne, ami csökkenti az akkumulátor kapacitását. Minél nagyobb az áram, annál kevésbé hatékony a töltési folyamat. Kis áramnál a lítiumionoknak van idejük átvándorolni a katódból az anódba, akár 99,9%-os hatékonysággal is. Magasabb hőmérsékleten ennek a hatása kevésbé problémás.
- Lítium szigetek kialakulása: Szintén a negatív elektródnál történik. Ha túl gyorsan töltjük, a lítium nem jut el a grafit rétegei közé, hanem a grafit külső felületén halmozódik fel, lítium fém formájában. Ez a lítium elveszik a folyamatból, így az akkumulátor kapacitása csökken.
- Részecskék repedezése: Amikor a grafit vagy a pozitív elektróda (pl. NMC) befogadja a lítiumionokat, körülbelül 10%-kal kitágul. Amikor a lítium elhagyja a részecskét, az visszazsugorodik. Ez a folyamatos tágulás és zsugorodás idővel a részecskék repedezéséhez vezethet.
Összefoglalva, az akkumulátor öregedésében a nagy áram nagyobb problémát jelent, mint a nagy hőmérséklet. Fontos tudni, hogy az akkumulátor élettartama jelentősen megnövelhető, ha figyelünk a töltési-kisütési ciklusokra, és kerüljük a 100%-ra való töltést, valamint a 0%-ra való lemerítést. Ha az akkumulátort például 10% és 90% között tartjuk, akkor az 5000-6000 ciklus reálisan elérhetővé válik, ami az élettartam akár ötszörösére növelheti.
