Az elektromos áram mágneses hatása és a mágneses mező
Az elektromosság és a mágnesség két, az emberiség által évezredek óta ismert jelenség, amelyek azonban csak a 19. században kezdtek összefonódni a tudományos megértésben. Hans Christian Ørsted dán fizikus 1820-ban tett felfedezése forradalmasította a fizika világát, amikor véletlenül észrevette, hogy egy áramjárta vezető közelében elhelyezett iránytű elfordult. Ez a megfigyelés bizonyította, hogy az elektromos áramnak mágneses hatása van, és megnyitotta az utat a mágneses mezők és azok forrásainak mélyebb megértése felé. Ma már egy középiskolás diák is gond nélkül kiszámítja az elektromos áram mágneses hatásait, ami jól mutatja a tudomány fejlődését. Az iránytű vagy vasreszelék segítségével képesek vagyunk feltérképezni az áramjárta vezető körüli mágneses mezőt, megfigyelve annak erővonalait és irányát.
Az áramjárta vezető körüli mágneses mező
Ørsted kísérlete óta tudjuk, hogy az elektromos áram mágneses mezőt generál. Egy áramjárta, nagyon hosszú egyenes vezető esetén megfigyelhetjük, hogy a mágneses erővonalak köröket alkotnak a vezető körül, hengerszimmetrikusan elhelyezkedve. Ezek a körök a vezetőtől távolodva egyre nagyobbak lesznek, és a mágneses mező erőssége csökken. Ez azt jelenti, hogy minél messzebb vagyunk az áramforrástól, annál gyengébb a mágneses hatás. Fontos megjegyezni, hogy a mágneses indukció mértékegysége Tesla (T), és az 1 T erősségű mező már igen erősnek számít. A Föld mágneses terének indukciója az egyenlítő környékén mindössze körülbelül 30 mikroteslát (µT) tesz ki, ami nagyságrendekkel kisebb.
A vezetékben mozgó töltött részecskékre ható Lorentz-erő magyarázza ezt a jelenséget. Bár az elektromos és mágneses erők szerkezete eltérő, az elektromos és mágneses terek egységes tárgyalását lehetővé tevő Maxwell-egyenletekben ez a különbség még szembetűnőbbé válik.
Az elektromos áram mágneses hatása
A tekercs és az elektromágnes ereje

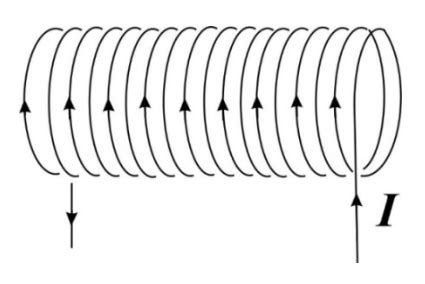

Egyenes vezeték körüli mágneses mező meglehetősen gyenge. Annak érdekében, hogy sokkal erősebb mágneses mezőt hozzunk létre, a vezetékből nagy menetszámú tekercset készíthetünk. Az áramjárta tekercs mágneses tere hasonlóvá válik egy henger alakú mágnesrúdéhoz. Az erővonalak önmagukban záródnak, ami azt jelenti, hogy a tekercs belsejében is áthaladnak, ott párhuzamosan futnak, és a mágneses mező erőssége a tekercs belsejében a legnagyobb. Iránytű vagy vasreszelék segítségével a tekercs körüli és belső mágneses mezőt is feltérképezhetjük.
Még erősebb mágneses mezőt kapunk, ha a tekercsbe vasmagot helyezünk. A vasmag ugyanis a tekercs mágneses terének hatására maga is mágnesezetté válik, és az így kialakult rúdmágnes nagymértékben megnöveli a tekercs saját mágneses hatását. Az így létrehozott eszközt elektromágnesnek nevezzük. Ezek az elektromágnesek alapvető fontosságúak számos modern berendezésben, mint például a részecskegyorsítókban vagy a tömegspektrográfokban, amelyek a részecskefizikai kutatásokban és az anyagvizsgálatban játszanak kitüntetett szerepet.
A mágneses mező kimutatása és mérése
Van néhány - mindenki által ismert effektus - melynek segítségével megmondhatjuk, hogy egy térrészben van-e mágneses tér, vagy nincs. Az egyik ilyen, már több ezer éve ismert jelenség a mágneses térnek a mágnesre gyakorolt hatása. Egy inhomogén mágneses térben erő hat a mágnesre, és többnyire forgatónyomaték is ébred, amiatt, ahogyan a mágnes a térben elhelyezkedik. Erről általában már gyermekkorában tapasztalatot szerez az ember.
A mágneses tér jelenlétéről árulkodik még egy másik - talán kevésbé közismert - jelenség: nevezetesen, hogy a mágneses térben mozgó töltött részecskére erő hat. Ezt a jelenséget kihasználva jött létre a Hall-effektus, amelynek segítségével mérni tudjuk a mágneses indukció nagyságát. Ha egy áramjárta vezetőlemezt helyezünk egy mágneses mezőbe, akkor a lemezen keresztirányban egy feszültség mérhető, a Hall-feszültség. Ezt a feszültséget a vezetőben mozgó töltött részecskékre ható Lorentz-erő hozza létre, amely oldalirányú töltéselmozdulást eredményez. A Hall-effektus eredetileg az elektromos vezetés tanulmányozására épült, de ma már széles körben használják mágneses szenzorokban, melyek képesek meghatározni a mágneses tér erősségét és irányát.
A mágneses mező kimutatására és szemléltetésére a vasreszelék szórásán túl az erővonalak fogalmát is használjuk. Ezek a képzeletbeli vonalak jelölik ki a mágneses tér irányát és erősségét. A mágneses indukcióvektor, jelölése , minden pontban érinti az erővonalat, és annak irányába mutat. A vonalak sűrűsége a tér erősségét jelzi: ahol sűrűbben futnak az erővonalak, ott erősebb a mágneses mező.
A töltött részecskék mozgása mágneses mezőben
A mágneses mező alapvető szerepet játszik számos modern technológiai eszköz működésében. Vizsgáljuk meg, hogyan mozog egy töltött részecske homogén indukciós térben. A legtöbb berendezés, beleértve a korábbi CRT monitorokat is, részecskenyalábbal működik, ahol a részecskék sebességének nagysága és iránya állandó. Ennek érdekében sebességszűrőket alkalmaznak, amelyek csak meghatározott sebességű részecskéket engednek át.
A részecskék gyorsítására szolgáló berendezések közül kiemelkedik a ciklotron. A ciklotronban az állandó mágneses térre merőlegesen belőtt töltött részecskék körpályán mozognak. A keringési idő nem függ a sebességtől (nemrelativisztikus esetben), ellenben a körpálya sugara arányos a sebességgel. Ezt a két tényt kihasználva gyorsítják fel a részecskéket spirálpályán, növelve sebességüket és a pálya sugarát félperiódusonként.
Egy másik fontos alkalmazás az elektronmikroszkóp. Míg az optikai mikroszkópok felbontása a fény hullámhosszával korlátozott, addig a nagy sebességű elektronok De Broglie-hullámhossza ennél nagyságrendekkel kisebb lehet. A mágneses mező leképező képessége lehetővé teszi, hogy az egy pontból induló elektronokat egy pontban fókuszálják, így rendkívül nagy felbontás érhető el. Az elektronmikroszkóp felbontása a látható fény hullámhosszának akár század vagy ezredrésze is lehet, ami lehetővé teszi nanoméretű struktúrák vizsgálatát.
A mágneses mező és a Föld élete
A mágneses mező nem csupán technológiai eszközök működéséhez elengedhetetlen, hanem létfontosságú szerepet játszik a Földön zajló élet védelmében is. A világűrből érkező vagy a légkör felső rétegeiben a kozmikus sugárzás hatására keletkező ionok és egyéb töltött részecskék felfűződnek a Föld mágneses indukciós erővonalaira. Ezek mentén helikális pályán mozognak a pólusok között oda-vissza. Azok a részecskék okozzák az északi fényt, amelyek a mágneses tér mentén haladva végül becsapódnak a légkörbe.
A mágneses erőtér vonalai által "becsapdázott" részecskék sokasága egy Van Allen övnek nevezett védőernyőt képez bolygónk körül. Ez az öv megszűri a világűrből érkező UV és kozmikus sugárzást, megvédve ezáltal a bioszférát, valamint a műszereket, számítógépeket és műholdakat. Enélkül a védelem nélkül a kozmikus sugárzás tönkretenné az elektronikus eszközöket, az elektromágneses viharok, amelyeket például a napszél okozna, pedig használhatatlanná tennék az elektronikus távközlést, beleértve a mobiltelefonokat, vezetékes hálózatokat és GPS-t. A nagysebességű töltött részecskékből álló napszél természetesen módosítja bolygónk mágneses terének szerkezetét is.

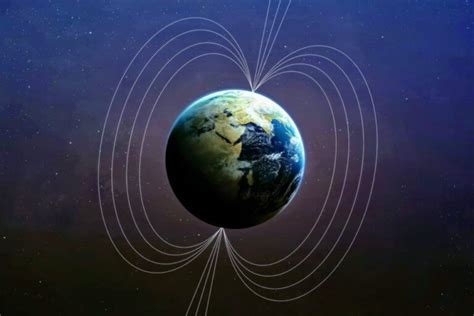

A Föld mágneses terének forrása egy hatalmas mágneses dipólus, amely a Föld belsejében helyezkedik el. Az iránytű északi pólusa a Föld földrajzi északi pólusa felé mutat, ami arra utal, hogy a földi mágneses dipól déli pólusa van a geográfiai északi pólus közelében. A pontosabb navigáció érdekében a mágneses pólusok mozgását a tengeri térképeken is jelölik, figyelembe véve a mágneses és a földrajzi északi sark közötti eltérést (variációt) és az éves változást (deviációt). Sokak számára a GPS technológia elterjedése miatt talán már nem tűnik létfontosságúnak a mágneses pólusok ismerete, azonban a mágneses mező fontossága a Földön élő élet szempontjából megkérdőjelezhetetlen.
