Az elektromos áram jelentőségét a mindennapi életben felesleges hosszasan bizonygatni. Számtalan háztartási gépet használunk, például automata mosógéppel mossuk a ruhákat és porszívóval tisztítjuk a lakást. Ma már a gyermekek többsége kap elektromos árammal működő játékokat, számítógépet. De nemcsak az otthonunkban fontos az elektromos áram. Villamossal, metróval, trolibusszal közlekedünk a városban, és a távolsági közlekedésben is egyre nagyobb szerepet kap a villamos vontatás. Újabb és újabb elektromos árammal működő berendezéseket fejlesztenek ki, amelyek segítségével embereket gyógyítanak meg, épületeket terveznek, vagy éppen távoli bolygókhoz irányítanak űrszondákat. Az elektromos áram széleskörű elterjedése lehetetlenné teszi, hogy minden alkalmazást megemlítsünk, így csak a legalapvetőbb törvényszerűségeket, gyakorlati problémákat ismertetjük. A mai világban mindenki gyermekkora óta szembesül az elektromossággal. E természeti jelenség első említései Arisztotelész és Thalész filozófusoktól származnak, akiket az elektromos áram csodálatos és titokzatos tulajdonságai lenyűgöztek. De csak a 17. században kezdték el a nagy tudós elmék az elektromos energiával kapcsolatos felfedezések sorát, amelyek a mai napig tartanak. Az elektromos áram felfedezése és Michael Faraday 1831-ben megalkotott első generátora gyökeresen megváltoztatta az emberi életet. Hozzászoktunk az elektromos energiát használó készülékekhez, amelyek megkönnyítik az életünket, de mostanáig a legtöbb ember nem értette ezt a fontos jelenséget.
Az elektromos töltés és az elektromos mező

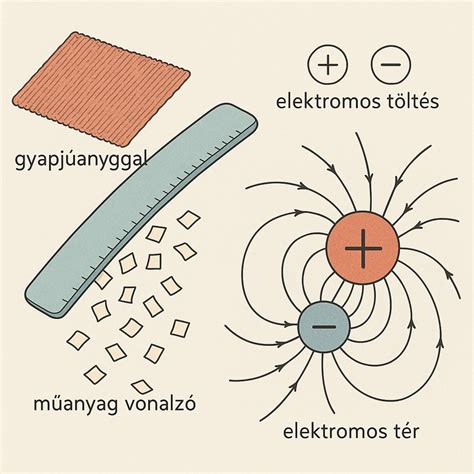

Az elektromos töltés az anyag egyik alapvető tulajdonsága, amely az elektromágneses kölcsönhatásokért felelős. Minden atom semleges, hiszen az atommagban lévő pozitív töltésű protonok száma megegyezik a mag körüli negatív töltésű elektronok számával. Az atom akkor válik töltötté, ha ebből az egyensúlyból valamilyen külső hatásra elektronok távoznak vagy többletelektronok kerülnek hozzá. Ha elektront viszünk át a megdörzsölt anyagra (pl. a borostyán dörzsölés hatására elkezd vonzani papírdarabokat), az anyag elektromos töltést kap. Ezt a jelenséget már több mint 2000 évvel ezelőtt megfigyelték.
Az elektromos töltések egymásra erővel hatnak. Az azonos nemű töltések taszítják, a különneműek pedig vonzzák egymást. Ezt az erőt Coulomb-erőnek nevezzük. Ha a töltött test szabadon mozoghat, akkor ennek az erőnek a hatására a test mozgásba jön. A mozgásállapot-változás oka tehát az, hogy a töltés tartózkodási helyén a térerősség nem nulla. Így van ez elektromos áram esetén egy fémes vezető belsejében is. Tehát megállapíthatjuk, hogy a pozitív töltések éppen abba az irányba mozdulnak el, amerre a térerősség mutat, míg a negatív töltések esetén az elmozdulás iránya a térerősség irányával ellentétes.
Az elektrosztatikus felfedezések története
Az elektrosztatikus jelenségeket, mint például a szőrszálakat vonzó borostyánt, már az ókori görögök is megfigyelték. William Gilbertnek, az angol orvosnak és fizikusnak köszönhető, hogy először kezdtek komolyan foglalkozni a jelenséggel a 17. században. 1600-ban kiadott "De Magnete" című munkájában részletesen tárgyalta a mágnesességet és az elektromosságot, bevezetve az "electrica" kifejezést a dörzsölés hatására könnyű anyagokat vonzó tárgyakra. Otto von Guericke 1663-ban feltalálta az elektrosztatikus generátort, mely forradalmasította a kísérleteket. Stephen Gray 1729-ben felfedezte, hogy egyes anyagok, mint a fémek, vezetik az elektromosságot, míg mások, mint az üveg és a selyem, szigetelőként viselkednek. Charles-François de Cisternay du Fay 1733-ban észrevette, hogy kétféle elektromos töltés létezik, és az azonos neműek taszítják, a különböző neműek pedig vonzzák egymást. Benjamin Franklin a 18. században a "egyfolyadék-elmélet" mellett érvelt, és az általa kitalált plusz és mínusz jelek egyeztek meg a mai pozitív és negatív töltésekkel. Ő azonosította a villámot az elektromossággal a leideni palackban végzett kísérletei során.
Az elektromos áram fogalma és jellemzői
Elektromos áramnak a töltött részecskék rendezett áramlását nevezzük. Ez az áramlás mágneses mező létrehozásával, a kémiai összetétel megváltozásával vagy a vezetők felmelegedésével jelentkezhet.
Az áramlás egyik legfontosabb jellemzője az áramerősség, jele: I, mértékegysége az amper (A). Az áramerősség azt mutatja meg, mennyi töltés áramlik át egy adott felületen egységnyi idő alatt.$I = Q/t$, ahol Q jelenti a t idő alatt az adott felületen átáramlott töltésmennyiséget.Az áramerősség mértékegysége a definíció alapján 1(C/s), amit André-Marie Ampère (1775-1836) francia fizikus tiszteletére 1 A-nek (1 amper) nevezünk. Egy amper tehát az áramerősség akkor, ha a vezető bármely keresztmetszetén egy coulomb töltés halad át egy másodperc alatt. Gyakran használjuk ennek ezred, illetve milliomod részét, a mA és μA (mikroamper) egységeket is.
Az elektromos tér a különböző előjelű töltéseket különböző irányba mozgatja. Megállapodunk abban, hogy az áram irányának a pozitív töltések mozgási irányát, vagyis a térerősség irányát választjuk. (A negatív töltések mozgásiránya ezzel ellentétes.) Fémes vezetők esetében az elektromos áram az elektronok mozgásából származik, ezért itt a töltött részecskék mozgási iránya az áram irányával ellentétes. Elektrolit esetében a pozitív és negatív töltésű ionok egyszerre mozognak.
Feszültség: a hajtóerő
Feszültség alatt azt a munkát értjük, amelyet egy elektromos mező végez egy 1 coulombos töltés mozgatásával a vezeték egyik pontjától a másikig. Ahhoz, hogy egy töltött részecske az egyik pólusról a másikra kerüljön, a pólusok között potenciálkülönbséget kell létrehozni (ezt nevezik feszültségnek). A feszültség mértékegysége a volt (V). Az elektromos áram formájában a pozitív töltések feszültség hatására a nagyobb elektromos potenciálú helyről a kisebb elektromos potenciálú hely felé mozdulnak el, a negatív töltések pedig értelemszerűen az ellenkező irányba. Eközben természetesen a töltéshordozók (elektronok vagy ionok) mozognak, és viszik magukkal elektromos töltésüket. Az áram létrejöttéhez azonban nem elegendő a feszültség, hanem szabadon mozgó töltéshordozók is kellenek.
Az Elektromos Áram - (definíció, számítási példák)
Az elektromos áram és a feszültség meghatározásának végleges megértéséhez érdekes analógia használható: képzeljük el, hogy az elektromos töltés víz, akkor a víz nyomása az oszlopban a feszültség, a víz áramlási sebessége a csőben pedig az elektromos áram erőssége. Minél nagyobb a feszültség, annál nagyobb az elektromos áram erőssége.
Az egyenáram és a váltakozó áram
Az elektromos áram két fő típusa az egyenáram (DC) és a váltakozó áram (AC).
Egyenáram (DC)
Ha a töltött részecskék rendezett mozgása mindig csak egy irányú, akkor ezt az áramot egyenáramnak nevezzük. Egyenáram akkor keletkezik egyenfeszültségű hálózatban, ha a töltések polaritása az egyik és a másik oldalon időben állandó. Nagyon gyakran használják különböző elektronikus eszközökben és technikákban, amikor nincs szükség nagy távolságok közötti energiaátvitelre.
Váltakozó áram (AC)
Ha megváltoztatjuk a potenciálok polaritását, az elektromos áram iránya megváltozik. Ezt a fajta áramot váltóáramnak nevezik. Az irányváltás mértékét egy adott időintervallumban frekvenciának nevezzük, és Hertz-ben mérjük (Hz). Hazánkban például egy szabványos elektromos hálózatban a frekvencia 50 Hz, ami azt jelenti, hogy az áram iránya másodpercenként 50-szer változik.
Egyenáram és váltóáram alkalmazási területei és előnyei
Különböző feladatokhoz szükség lehet mind a váltakozó áram, mind az egyenáram használatára. Mindegyik áramtípusnak megvannak a maga előnyei és hátrányai.
A váltakozó áram főként akkor használják, ha áramot kell nagy távolságokra továbbítani. Ez a fajta áramnak több értelme van a lehetséges veszteségek és a berendezés költségei szempontjából. Ezért a legtöbb készülék és gép csak ilyen típusú áramot használ. Az otthonok és a vállalkozások, az infrastruktúra és a közlekedési létesítmények távol vannak az erőművektől, ezért minden elektromos hálózat váltakozó áramú. Ezek a hálózatok táplálják az összes háztartási készüléket, ipari berendezést és vasúti mozdonyt.
Az egyenáramot autonóm rendszerekben, például járművek, repülőgépek, tengeri hajók és elektromos vonatok fedélzeti rendszereiben használják. Széles körben használják mikroáramkörök táplálására különböző elektronikai, kommunikációs és egyéb alkalmazásokban, ahol az interferenciát és a hullámzást minimalizálni vagy megszüntetni kell. Bizonyos esetekben az ilyen áramot inverterek segítségével használják az elektromos hegesztési munkák során. Vannak olyan vasúti mozdonyok is, amelyek egyenáramú rendszerrel működnek. Az orvostudományban ilyen áramot használnak gyógyszerek szervezetbe juttatására elektroforézis segítségével, valamint tudományos célokra különböző anyagok szétválasztására (fehérjeelektroforézis stb.).
Miért használják gyakrabban a váltakozó áramot?
Az elektromosság felfedezése óta vita folyik arról, hogy melyik áramot érdemes használni. Létezik még egy olyan dolog is, mint az "áramok háborúja" - Thomas Edison és Nikola Tesla rivalizálása az egyik áramtípus használatáért. A nagy tudósok követői közötti küzdelem egészen 2007-ig tartott, amikor New York városa az egyenáramról a váltóáramra tért át.
A legfontosabb ok, amiért a váltóáramot gyakrabban használják, az a képesség, hogy nagy távolságokra minimális veszteséggel továbbítható. Minél nagyobb a távolság az áramforrás és a végfogyasztó között, annál nagyobb az ellenállása a vezetékeknek és a vezetékek hőveszteségének. A maximális teljesítmény eléréséhez növelni kell a kábelek vastagságát (és így csökkenti az ellenállást), vagy a feszültség növelése.
A váltakozó áramú rendszerekben a feszültséget minimális vezetékvastagsággal lehet növelni, ezáltal csökkentve az elektromos vezetékek költségeit. Az egyenáramú rendszerek esetében nincs megfizethető és hatékony módja a feszültség növelésének, ezért az ilyen hálózatokhoz vagy meg kell növelni a vezetékvastagságot, vagy nagyszámú kis erőművet kell építeni. Mindkét módszer drága, és a váltakozó áramú hálózatokhoz képest jelentősen megnöveli a villamos energia költségeit.
Az elektromos transzformátorokkal a váltakozó feszültség hatékonyan (akár 99%-os hatékonysággal) mindkét irányban változtatható a minimális és a maximális értékek között, ami szintén a váltakozó áramú hálózatok egyik fontos előnye. A háromfázisú váltakozó áramú rendszer használata tovább növeli a hatékonyságot, és az olyan gépek, mint például a váltakozó áramú hálózaton működő motorok, sokkal kisebbek, olcsóbbak és könnyebben karbantarthatók, mint az egyenáramú motorok. Mindezekből arra következtethetünk, hogy a váltóáram használata előnyös a nagy hálózatokban és az elektromos energia nagy távolságokra történő továbbításában, míg az elektronikus eszközök pontos és hatékony működéséhez és az autonóm eszközökhöz célszerű egyenáramot használni.
Elektromos áramforrások
Az elektromos áramforrás általában olyan készülékre vagy eszközre utal, amellyel elektromos áramot lehet létrehozni egy áramkörben. Az ilyen készülékek váltakozó áramot és egyenáramot is képesek előállítani. Az áramtermelés módja szerint mechanikus, fény-, hő- és kémiai áramfejlesztőkre oszthatók.
- Mechanikus áramforrások: a mechanikus energiát elektromos energiává alakítják. Az ilyen berendezések közé tartoznak a különböző típusú generátorok, amelyek váltakozó elektromos áramot generálnak egy elektromágnes tekercs körüli forgatásával indukciós motorok. A hagyományos erőművek (hőerőművek, vízerőművek, atomerőművek) mind ezt az elvet használják, ahol a gőzturbina vagy vízturbina forgatja a generátort.
- Fény források: a fotonok energiáját (fényenergia) elektromos energiává alakítják. A félvezetők azon tulajdonságát használják ki, hogy fényáram hatására feszültséget termelnek. A napelemek ilyen berendezésnek tekinthetők.
- Termikus áramforrások: a hőenergiát két egymással érintkező félvezetőpár - a termoelemek - közötti hőmérséklet-különbségen keresztül alakítja át villamos energiává. Az ilyen eszközökben az áram mennyisége közvetlenül a hőmérséklet-különbséggel függ össze: minél nagyobb a különbség, annál nagyobb az áram intenzitása. Ilyen forrásokat használnak például a geotermikus erőművekben.
- Kémiai áramforrások: kémiai reakciókon keresztül termel villamos energiát. Például a galvánelemek és akkumulátorok különböző típusai ilyen eszközöknek minősíthetők. A galvanikus áramforrásokat jellemzően önálló eszközökben, járművekben, készülékekben használják, és egyenáramú áramforrások.
Az áramátalakítás: AC-ből DC-be és fordítva
Az elektromos készülékek világszerte egyen- és váltakozó áramot egyaránt használnak. Ezért szükség van arra, hogy az egyik áramot egy másikra alakítsuk át, vagy fordítva.
Váltóáram egyenárammá alakítása
A váltakozó áramot diódahíd vagy "egyenirányító" segítségével egyenárammá lehet alakítani. Az egyenirányító fő része egy félvezető dióda, amely az elektromos áramot csak egy irányban vezeti. E dióda után az áram nem változtatja meg az irányát, de vannak hullámzások, amelyeket kondenzátorok és egyéb szűrők szüntetnek meg. Az egyenirányítók mechanikus, vákuum- vagy félvezető változatban készülnek. Egy ilyen eszköz gyártási minőségétől függően a kimeneti hullámáram különböző értékeket vesz fel, általában minél drágább és jobban gyártott egy eszköz, annál kisebb a hullámzás és tisztább az áram. Ilyen eszközök például a különböző készülékek tápegységei és töltők, a különböző közlekedési módok elektromos tápegységeinek egyenirányítói, egyenáramú hegesztőgépek és mások.
Egyenáram váltóárammá alakítása
Az invertereket egyenáram váltakozó árammá alakítására használják. Az ilyen eszközök szinuszos váltakozó feszültséget generálnak. Ezeknek az eszközöknek több típusa létezik: motoros inverterek, relés inverterek és elektronikus inverterek. Ezek mind különböznek egymástól az általuk termelt váltakozó áram minősége, költségük és méretük tekintetében. Ilyenek például a szünetmentes tápegységek, az autókban vagy a naperőművekben lévő inverterek.
Elektromos vezetők és szigetelők
Az elektromos vezetők azok az anyagok, melyek mozgó, elektromosan töltött részecskékkel rendelkeznek, amiket elektronnak nevezünk a fémekben. Amikor elektromos töltést alkalmazunk egy ilyen anyag esetében, akkor a részecskék elkezdenek „mozogni”, aminek következtében képes folyni bennük az áram. Azokat az anyagokat, melyek magas elektron mozgékonysággal bírnak, jó elektromos vezetőnek, míg az alacsony mozgékonysággal bírókat szigetelőnek nevezzük. Volta javaslata nyomán megkülönböztetünk első- és másodrendű vezetőket. Az elsőrendű vezetőkben az elektromos töltések atomokhoz kötött elektronjai szabadon mozoghatnak a vezető belsejében, míg a másodrendű vezetőkben, mint az elektrolitokban, ionok mozgásával jön létre az áram.
A legjobb vezetőanyagok
- Ezüst: Az ezüst az egyik legjobb vezető, mivel magasabb számú atomot tartalmaz (szabad elektront). Ahhoz, hogy egy anyag jó vezető legyen, minél több elektronnal kell, hogy rendelkezzen, mivel csak ebben az esetben tudja átengedni az áramot. Az ezüst azonban rendkívül drága a többi vezető anyaghoz képest, ezért csak speciális esetekben használják, például szatelliteknél, vagy áramköröknél.
- Réz: A réz azonban sokkal olcsóbb, mint az ezüst, ezért általában ezt az anyagot használják a mindennapi munkák során. Nem annyira jó vezető azonban, mint az ezüst. A legtöbb vezeték rézborítással van ellátva.
- Alumínium: Az alumínium, ha összehasonlítjuk a rézzel, akkor olcsóbb és ráadásul jobb vezető is. Nem annyira elterjedt azonban a használata a mindennapi felhasználás során, mivel több „hibája” is van a rézzel ellentétben. Ha forrasztani szeretnénk vele, akkor egy elektromosságot nem vezető réteget hoz létre, ami nem szerencsés dolog, ha pont elektromosságot szeretnénk vezetni. Ezért a tulajdonságáért nem is használják a forrasztásban.
- Arany: Az arany egy jó vezető és az egyik legjobb tulajdonsága, hogy nem korrodálódik, ha hosszabb ideig van kitéve oxigénnek. A vas, vagy a réznek ez az egyik nagy hátránya. Sajnos az arany rendkívül drága, ezért csak bizonyos alkatrészek gyártásában használják, úgy, mint a forrasztott áramkörök darabjainál, vagy elektromos csatlakozóknál.
- Acél: Az acél a vas egy ötvözete, ami alapból egy vezető, de rugalmatlan és könnyen oxidálódik a levegőn. Nehéz önteni, ezért nem szokták nagyon alkalmazni kisebb munkákhoz, inkább más vezetőkkel szokták keverni.
- Sárgaréz: A sárgaréz szintén egy ötvözet, amit könnyedén tudunk nyújtani, hajlítani.
Az elektromos áram hatásai és gyakorlati alkalmazásai
Az elektromos áramnak számos hatása van, melyeket a mindennapi életben széles körben alkalmazunk.
Hőhatás
Az áram hőhatását használják a különböző elektromos melegítő eszközök, pl. vasaló, vízforraló, hajszárító. Ez a jelenség abból adódik, hogy az áramló elektronok beleütköznek a fémionokba, felgyorsítva azok rezgését, ami hőmérséklet-emelkedést eredményez. Az áramnak ez a hőhatása lehet "hasznos" pl. a melegítő eszközökben. Ilyenkor nagy ellenállású ötvözeteket használnak vezetékként. De lehet "káros" is, pl. ha a vezeték keresztmetszete nem megfelelő, akkor túlmelegedést, akár tüzet is okozhat.
Fényhatás
Az áram keltette fényhatás részben összefügg a hőhatással. Az izzólámpákban az elektromos áram a volfrámszálat izzásig hevíti, és a hőhatása kelti a fényt. Azonban az izzólámpákat a rossz hatásfokuk miatt nemrég kivonták a forgalomból (először a nagyobb teljesítményűeket, majd 2013-tól a 25 wattosakat is), mivel a fénytermelésük nem hatékony. Ma már LED-eket és energiatakarékos izzókat használunk, amelyek sokkal hatékonyabban alakítják át az elektromos energiát fénnyé.
Mágneses hatás
Az áram mágneses hatását a villanymotorokban, elektromágnesekben, transzformátorokban és generátorokban hasznosítjuk. Az elektromos áram mágneses mezőt hoz létre maga körül, melynek segítségével erőhatások jönnek létre. A villanymotor működési elve egyszerű: egy mágneses térben elhelyezett vezetőre, amelyen áram folyik át, erő hat, ami forgatónyomatékot eredményez.
Az Elektromos Áram - (definíció, számítási példák)
Kémiai hatás
Az elektromos áram vegyi hatást is kelt. Ez nemcsak kémiai oldatokban (elektrolitokban), hanem olvadékokban (ionokat tartalmazó oldatokban) is létrejön. Az elektrolízis során az elektromos áram kémiai reakciókat idéz elő, például fémek leválasztását oldatokból. Az galvanikus elemekben és akkumulátorokban pedig fordítva, kémiai reakciók eredményeképpen elektromos energia jön létre. Ilyenkor kémiai anyagok bomlanak le, miközben a vegyileg megkötött energia elektromos energiává alakul.
Élettani hatás
Az áram élettani hatása az emberi testre gyakorolt sokkhatásban nyilvánul meg. Már egy viszonylag alacsony feszültség is "megrázó élményt" okozhat. Az emberi test nedvtartalma miatt jó áramvezető. Az áramütés veszélye attól is függ, hogy az áram milyen úton folyik át a testen, milyen nagyságú az áramerősség és a feszültség. Az ember életfunkcióit, mozgásait belső, úgynevezett bioáramok vezérlik. Az erős külső áram megzavarhatja ezeket a bioáramokat, és sokszor szabályozhatatlan funkciók jönnek létre. Halálos áramütést már 50 mA egyenáram, vagy 10 mA váltóáram is okozhat. Az életveszélyes érintési feszültség nedves környezet esetén 50 V, száraz környezet esetén 120 V.
Az elektromos energia az otthonokban és a mindennapokban
Az elektromos áram jelentőségét a mindennapi életben felesleges hosszasan bizonygatni. Számtalan háztartási gépet használunk, például automata mosógéppel mossuk a ruhákat és porszívóval tisztítjuk a lakást. Ma már a gyermekek többsége kap elektromos árammal működő játékokat, számítógépet. De nemcsak az otthonunkban fontos az elektromos áram. Villamossal, metróval, trolibusszal közlekedünk a városban és a távolsági közlekedésben is egyre nagyobb szerepet kap a villamos vontatás. Újabb és újabb elektromos árammal működő berendezéseket fejlesztenek ki, amelyek segítségével embereket gyógyítanak meg, épületeket terveznek vagy éppen távoli bolygókhoz irányítanak űrszondákat.

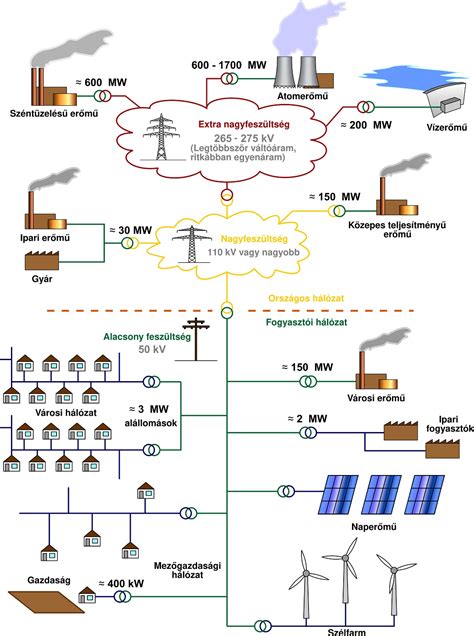

Az elektromos hálózat felépítése
Az áramtermelés a nagy erőművekben történik, ahol a generátorok hatalmas mennyiségű elektromos energiát állítanak elő. Az erőművekből a villamos energiát nagyfeszültségű távvezetékek (pl. 400 kV) szállítják el a fogyasztókhoz. Az áramtermelés, és a továbbítás is jelentős veszteséggel jár, a megtermelt energia alig egy harmada jut el a háztartásokba. A lakóhelyek közelében transzformátorállomások alakítják át a nagyfeszültséget alacsonyabb szintre (pl. 10.000 V-ra), majd további transzformátorok (egy lakóegységhez, kisebb faluhoz) csökkentik a feszültséget a háztartásokban használatos 230/400 V-ra.
Minden egyes háztartásba fázisokra bontva jut el az áram. Egy fázisvezeték és egy nullavezeték van bekötve a fogyasztókhoz. A fázisvezeték a hálózatról jövő feszültséget hordozza, míg a nullavezeték a földeléssel van összekötve. Nagyon fontos megjegyezni, hogy egyetlen vezetéken nem folyik áram, ha annak csak az egyik vége csatlakozik! Az áramkörnek zártnak kell lennie ahhoz, hogy áram folyjon.
Elektromos autók töltése és az éjszakai áram
Az elektromos autók elterjedésével egyre fontosabbá válik a hatékony és költségtudatos töltési lehetőségek ismerete.
- Alacsonyabb díjak: Éjszakai áram használata esetén alacsonyabb díjjal számolhatunk, ami jelentősen csökkenti a töltés költségeit. Például a nappali normál áram díja 36,9 Ft/kWh-tól indul, míg éjszakai árammal 23,1 Ft/kWh-tól tölthetünk.
- Költséghatékonyság: Egy átlagos elektromos autó, például a Kia Niro EV, teljes feltöltése nappali árammal körülbelül 2.400 forint. Éjszakai árammal ez az összeg még alacsonyabb lehet.
- Otthoni töltő: Egy otthoni fali töltőre van szükség, amelyet szakember telepít.
- Időzítés: A modern otthoni töltők lehetővé teszik az időzítést, így beállíthatjuk, hogy a töltés csak az éjszakai áram kedvezményes időszakában történjen.
- Szakértői segítség: Ha kérdése van, vagy nem tudja, hogyan induljon el, érdemes szakértőkhöz fordulni.
Elektromos készülékek jelölései és biztonsági előírások
Gyakran meg kell határozni, hogy a készülék milyen árammal működik. Végül is, egy egyenáramú eszköz csatlakoztatása váltakozó áramú hálózathoz elkerülhetetlenül kellemetlen következményekkel jár: a készülék károsodása, tűz vagy áramütés. Erre nemzetközileg elfogadott szimbólumok léteznek, szabványos megnevezések az ilyen rendszerekhez és még színkódolt kábelek is.
Egyenáramú rendszerek jelölései
Az egyenárammal működő készülékeket például egy vonallal, két egybefüggő vonallal vagy egy egybefüggő vonallal és egy szaggatott vonallal együtt, egymás alatt jelölik. Az ilyen áramlatokat a következő latin betűkkel is jelölik DC. Az egyenáramú rendszerekben az elektromos vezetékek szigetelése pozitív áram esetén piros, negatív áram esetén kék vagy fekete színű.
Váltakozó áramú rendszerek jelölései
Az elektromos készülékeken és gépeken a váltakozó áramot az angol rövidítéssel jelölik AC vagy egy hullámos vonallal. Az ábrákon és a készülékleírásokban két vonal is jelzi: egy egybefüggő és egy hullámos vonal egymás alatt. A vezetékek jelölése a legtöbb esetben a következő: a fázisok barna vagy fekete színűek, a nullvezeték kék színű, a földelés pedig zöld/sárga színű.
Biztonság és áramütés elleni védelem
Az elektromos energia rendkívül hasznos, de veszélyes is lehet, ha nem tartjuk be a biztonsági előírásokat.
- Zárt áramkör: Az áram akkor folyik, ha az áramkör zárt. Éppen ezért, ha szigetelt talpú cipőben fogjuk meg a fázist, semmi nem történik, mivel az áramkör nem zárt. Azonban soha ne kísérletezzünk ezzel!
- Szigetelés: Az elektromos vezetékeken lévő szigetelés nagyon fontos. Ne használjunk sérült szigetelésű vezetékeket!
- Ellenállás: A fémek ellenállása az adott fémre jellemző. Az ellenállás befolyásolja az áramerősséget és a hőveszteséget.
- Biztosítékok: A biztosítékok védelmet nyújtanak a túlterhelés és a rövidzárlat ellen. Ha a hálózatot túlterheljük (pl. túl sok nagy fogyasztású eszközt csatlakoztatunk), a biztosíték "kiverheti" a rendszerből az áramot, megakadályozva a károsodást.
- Földelés: A földelés elengedhetetlen a biztonságos elektromos rendszerekhez. Ez egy védővezető, amely a berendezés fémházát köti össze a földdel, így hiba esetén az áram a földbe folyik, megakadályozva az áramütést.
Fontos, hogy az elektromos berendezéseket mindig szakszerűen telepítsék és karbantartsák. Ha bármilyen problémát észlelünk, azonnal forduljunk szakemberhez.
