A kuplung, vagy más néven tengelykapcsoló, az autókban található egyik legfontosabb alkatrész, amely lehetővé teszi a motor és a sebességváltó közötti oldható kapcsolatot. Ez az összetett rendszer biztosítja, hogy a motor teljesítménye átadódjon a váltónak, ami végső soron a kerekek meghajtásáért és a jármű mozgásba lendítéséért felelős. Nélküle a váltás és a zökkenőmentes elindulás elképzelhetetlen lenne.
A kuplung alapvető működése és felépítése
A kuplung feladata, hogy a motor és a váltó egységet a kuplungpedál nyomva tartásának idejére függetlenítse egymástól. Ilyenkor a motor fordulatszámát és nyomatékát a tengelykapcsoló nem viszi át a váltó bemenő tengelyére. Attól függően, hogy milyen motornál és konstrukciónál alkalmazzák, többféle megoldással találkozhatunk. A legelterjedtebb az egy súrlódó tárcsás kuplung készlet, amelyet a ma forgalomban használt járművek túlnyomó többségénél alkalmaznak.
A kuplung működéséhez négy alapvető alkatrészre van szükség:
- Lendkerék (lendítő kerék): Ez a főtengelyhez fixen rögzített forgó alkatrész, amelyre ráfeszül a kuplungtárcsa, és ezáltal átadja a nyomatékot a váltónak.

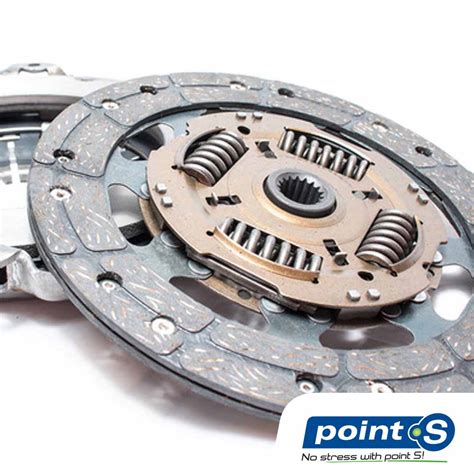

- Kuplungtárcsa: Az egész szerkezet lelke. A tárcsa egy olyan lap, amelynek mindkét oldala súrlódó anyaggal, úgynevezett ferodorral van ellátva.
- Kuplungszerkezet: A kuplungszerkezet a lendkerékre fixen felrögzített alkatrész, amely a lendkerékkel együtt forog. Ez segít abban, hogy a kuplungtárcsát elemeljük a lendkeréktől, ezáltal az áthajtást megszüntessük.
- Kinyomócsapágy: Amikor benyomjuk a kuplungpedált, ez a csapágy segít abban, hogy a szerkezetet központosan benyomja, aminek hatására a szerkezet teljes felülete egyszerre kezd elmozdulni.
A kuplung kiemelővilla működése és típusai
A kiemelővilla feladata rendkívül fontos: összeköttetést biztosít a kuplungpedál és a kuplungszerkezet között, lehetővé téve a tengelykapcsoló oldását. A kiemelővilla lehet bowdenes vagy hidraulikus működtetésű.
Bowdenes működtetésű kiemelővilla
Az első verzió esetén a kuplungpedál és a kiemelővilla összeköttetését egy masszív felépítésű bowden valósítja meg. Ez a megoldás egyszerű és költséghatékony, azonban vannak hátrányai is. A bowdenes működtetésű kuplung kinyomása a bowden kiszáradása és berágódása miatt idővel nehézkessé válik. Ezen verzióknál állítási lehetőség segítségével lehet a kuplung holtjátékát beállítani, ami a kuplungtárcsa kopásával szükségessé válik. A kuplungbowden elszakadásához vagy a bowden rögzítőfülének töréséhez vezethet a fokozott terhelés, amelyet a nehezen működtethető kuplungszerkezet okoz.
Hidraulikus működtetésű kiemelővilla
Hidraulikus kuplung esetén a kinyomóvilla mozgatását munkahengerek végzik. A mai modern autókban már inkább a hidraulikus megoldást részesítik előnyben, mivel az a kuplungtárcsa kopásáig végig után állítja magát. Ez a rendszer egy kuplung főhengerrel és egy munkahengerrel működik. Amikor a kuplungpedált lenyomjuk, a főhenger a folyadékot egy csövön keresztül a munkahengerhez továbbítja. Ennek köszönhetően a nyomócsapágy elmozdul, és oldja a kuplungot. A munkahengerek kopása miatt a munkahenger háza és tengelye között szivárgás jöhet létre. A kopott munkahengerek szorulhatnak, ezért mozgatásukhoz nagyobb erőre van szükség.
Hogyan működik a kézi sebességváltó és a kuplung
Kuplunghibák és azok felismerése
A kuplung egy kopó-forgó alkatrész, tehát az idő múlásával, még ha az autót megkímélve használjuk is, egyszer csak elkopik. A megfelelő használatból eredő kopásnak már időben vannak jelei, amelyek segítségével felkészülhetünk a javítás várható költségeire. Szakadt kuplungbowdennel vagy törött kiemelővillával a jármű nem alkalmas a közlekedésre, ezt a kellemetlenséget az elhasználódott tengelykapcsoló alkatrészek cseréjével elkerülhetjük.
Gyakori kuplung hibajelek és okai
- Recseg a kuplung, ha egyesbe tesszük a váltót: Ilyenkor nagy rá az esély, hogy a kuplungtárcsa elkopott, de a kuplungbowden hibásodása is okozhatja ezt a jelenséget.
- A motorból csörgő, zörgő, csattogó hang hallatszik: Jellemzően a kettős tömegű lendkerékkel van gond, melynek cseréje fogja megoldani a problémát.
- Nehézkes váltás: Különösen akkor érdemes kuplunghibára gyanakodni, ha egyesbe, illetve hátramenetbe tapasztaljuk a nehézkes váltást. A kuplungpedál benyomása után, amikor beraknánk egyesbe, halljuk, hogy recseg valami. Ez több rétű lehet. Ha új kuplungszett van az autóban, és a kuplungot bowdennel működtetjük, akkor nem megfelelő a holtjáték. Ha a kuplung egyik pillanatról a másikra ilyen helyzetet produkál, az utalhat bowden hibára, kuplung hidraulika hibára, kuplung kiemelővilla tengely csavarodására vagy kuplungszerkezet törésre.
- Csúszik a kuplung, ha magasabb fokozatba kapcsolunk: Ez a jelenség egyértelműen arra utal, hogy a kuplung elkopott. Ha gyorsításnál vagy az emelkedőn felfelé nyomjuk a gázt, de nem akar gyorsulni az autó, akkor biztosan esedékessé vált a kuplungcsere! A kuplungpedál szinte már teljesen felengedett állapotban fog. Ennek oka a kuplungtárcsa elkopása.
- Induláskor zörgő, csörgő, csattogó hang hallatszik, és a motor is nagyon mozog a motortérben: Ez a hibajelenség általában a kettős tömegű lendkerékkel rendelkező járműveknél szokott jelentkezni.
- Kinyomom a kuplungot és nem veszi a sebességet, vagy csak nagyon nehezen, de főként az 1-es és a hátrameneti fokozatot veszi nehezen: Lehet kuplunghiba is, de nem minden esetben kell erre gondolni elsőre.
- Kuplung benyomásakor csapágyhang hallható: Nagy valószínűséggel a kinyomócsapágy adta fel a szolgálatot.
- Kuplung felengedése után csapágyhang hallható: Az esetek 99,9%-ában a nyelestengely csapágy zúg.
- A kuplungszerkezet elhasználódásának egyik könnyen felismerhető ismertető jele, hogy a szerkezet kiemeléséhez szükséges pedálerő az idő előrehaladtával jelentősen megnövekszik. A nehezen működtethető kuplungszerkezetet érdemes időben kicserélni. A tengelykapcsoló oldásához szükséges nagyobb erő fokozott terhelésnek veti alá a tengelykapcsoló alkatrészeit. Szélsőséges esetben akár a váltóharangban elhelyezkedő kinyomóvilla törését is okozhatja a bekeményedett kuplungszerkezet.
Az egyes kuplung alkatrészek hibái
Az autó kuplungjának meghibásodása számos alkatrész hibájára vezethető vissza. Ismerjük meg ezeket részletesebben.
Lendkerék hibák
Az esetek nagy többségében, ahol a lendkerék még egy tömegű, nem szokott a lendkerékkel probléma lenni, csak nagyon extrém esetben. A kettős tömegű lendkerék azonban hajlamosabb a meghibásodásra, gyakran okoz csörgő, zörgő, csattogó hangot a motorból.
Kuplungtárcsa hibák
A kuplungtárcsa az, ami a legérzékenyebb ebben az egész rendszerben. Ha a kuplungtárcsa elkopik, mindenféleképpen újra kell cserélni. A kopás jelei közé tartozik a kuplung csúszása, a nehézkes váltás, és a kuplungpedál magas fogáspontja.
Kuplungszerkezet hibák
Alapesetben, ha nagy probléma nincsen, és a kuplungtárcsa csak szépen elkopott és a szerelő azt látja, hogy annak még semmi baja, akkor simán be lehet tenni egy új kuplungtárcsát, és mehet is az autó. Azonban a szerkezet is meghibásodhat, különösen, ha nagy erők terhelik.
Kinyomócsapágy hibák
A mechanikus kinyomócsapágy esetén szerintünk nem kérdés a csere, mivel részarányosan filléres költség a többi tételhez képest, és ha ez megragad, akkor a probléma hatalmas lehet. Ezzel ellentétben a hidraulikus kinyomókról már más a tapasztalat. Több szerelő visszajelzése alapján a hidraulikus kinyomócsapágyak tartósabbak, ezért ha nincsen szivárgás és nem búg a csapágy, nyugodt szívvel használhatjuk tovább. Ha a kuplung benyomásakor csapágyhang hallható, az nagy valószínűséggel a kinyomócsapágy meghibásodására utal.
Kuplungbowden hibák
Ennek az alkatrésznek is ugyan olyan hibái lehetnek, mint bármilyen bowdennek: a szála kiszőrösödik, a sár, a szennyeződés belefolyik a házba, és az megszorul. Léteznek automata feszítésű bowdenek is, ezeknél egy szerkezet rugó segítségével állítja a kuplung kopásához megfelelő holtjátékot, ennél a bowdennél ez az automata szokott szétesni. A bowden kiszáradása és berágódása miatt idővel nehézkessé válik a kuplung kinyomása.
Kuplung hidraulika hibák
A kuplung hidraulika ugyanazokat a hibákat produkálhatja, mint a fék hidraulika: szivárgás. Ha kuplung munkahenger hiba jeleit tapasztaljuk (csökken a munkafolyadékszint, nem működik megfelelően a sebességváltó, megnő a kuplung holtjátéka), mindenképp cserére van szükség? Bár bizonyos esetekben van lehetőség a javításra, de megeshet, hogy csak a csere jelent tartós és megbízható megoldást. Itt sajnos nincs más teendő, mint hogy a legelső műhelybe beguruljunk, és az mihamarabb kicseréltessük, ha még a „lábán” el tudunk menni a műhelyig. Ha a hidraulikus kuplung meghibásodásánál levegő kerül a rendszerbe, vagy valahol távozik a folyadék, akkor a kuplung keményebbé válhat.
A kuplung állapotának ellenőrzése házilag
Az autó kuplungját ellenőrzés előtt üzemmeleg állapotba kell melegíteni. Ehhez elegendő pár kilométer és közben sűrű kuplung használat. Álljunk meg az autóval és húzzuk be a kéziféket, majd benyomott kuplungnál tegyük a sebességváltót a legnagyobb fokozatba és emeljük meg a fordulatot, kb. 2-3000 fordulatra. A kuplungpedált eresszük fel gyorsan, de nem hirtelen, és figyeljük a motor fordulatszámát. Ha az csökken, és eközben a motor lefullad, akkor a kuplung hibátlan. Ha viszont megcsúszik, akkor érdemes szakihoz vinni, hogy megvizsgálja a kuplungot.
Kuplungcsere és karbantartás
A kuplungcsere minden olyan autós életében egyszer bekövetkezik, aki nem csak egy évre tervez egy autóval. A kuplung csere alkalmával kötelezően 3 alkatrésznek a cseréjéről beszélhetünk: kuplungszerkezet, tárcsa és kinyomócsapágy. Tapasztalatunk szerint egy kuplungcsere intervalluma 150.000 km-től akár 250.000 km-ig is terjedhet, de cseréltünk már 100.000 km alatt is kuplungot. Ez attól függ, hogy milyen körülmények között használjuk az autót és milyen a bal lábunk. Aki városban közlekedik, az a mindennapi munkába menet-jövet megtapasztalhatja az évről évre egyre nagyobb dugókat, ami fokozottabb kuplunghasználattal jár.
Mikor van szükség kuplungcserére?
Ha bármelyik fenti hibajelenséget tapasztaljuk, nem szabad várni, azonnal fel kell keresni a szerelőt. A kuplung nem csak a bowden vagy a munkahengerek kopása miatt lehet nehezen működtethető. A kuplungszerkezet elhasználódásának egyik könnyen felismerhető ismertető jele, hogy a szerkezet kiemeléséhez szükséges pedálerő az idő előrehaladtával jelentősen megnövekszik. A nehezen működtethető kuplungszerkezetet érdemes időben kicserélni.
A kuplungcsere költségei
A kuplungcsere ára két költségtételt tartalmaz: munkadíjat és alkatrészdíjat. A költségek összesítve elérhetik a 200 000 forintot is.
Kemény kuplung javítása
Nem, a kemény kuplung javítására kizárólag professzionális autószervizben van lehetőség. Igen, ha kemény a kuplung, vigye autóját mielőbb szervizbe, ahol a problémát okozó műszaki hiba elhárítható. A változó nehézséggel lenyomható kuplung szervizelését gyakran a kuplung folyadék cseréjével kezdik. Ha ez nem oldja meg a gondot, akkor általában a kinyomócsapágy vagy a kuplungszerkezet a vétkes.
