A Csapágyak Világa: Jelölések, Típusok és Alkalmazások

A csapágyak világa első ránézésre tele van titokzatos számokkal és betűkombinációkkal. De amikor egy aprónak tűnő részlet - mint egy csapágy jelölése - az egész berendezés működésére hatással van, akkor már nem is olyan elhanyagolható, igaz? Mindenki számára, aki részt vesz a csapágyak meghatározásában, beszerzésében vagy karbantartásában, elengedhetetlen ennek a rendszernek a megértése. Ebben a cikkben leírjuk, hogyan működik a csapágyjelölési rendszer, és mit jelentenek a csapágyakon lévő számok és leggyakoribb betűk. Cikkünkből megtudhatja, hogyan kell értelmezni ezeket, és hogyan takaríthat meg ez a tudás időt, hogyan csökkenti a hibákat és hogyan javíthatja az Ön által használt berendezések kompatibilitását.

A csapágyak számtalan típusával, méretével és változatával a gyártók szabványos jelölési rendszert használnak az egyes csapágyak fő jellemzőinek azonosítására. A csapágyak jelölései előjelből, azonosítójelből és utójelekből állhatnak. Ezek a jelölések szabványosak. A legtöbb gyártó esetében az ISO szabvány szerinti jelek használatosak. Ezek a jelölések gyártófüggetlenek, mindenhol ugyanazt jelölik. A jelölések értelmezése kulcsfontosságú a megfelelő csapágy kiválasztásához, amely alapvető a gépek hatékony működéséhez, kevesebb hibalehetőséghez, ritkább karbantartáshoz, hosszabb gépélettartamhoz és stabilabb, kiszámíthatóbb működéshez.

A Csapágy Belső Jellemzői: Radiális Hézag és Jelölései

A csapágyazás illesztését meghatározva csakis a tengelycsap és az öntvényház furatának a tűrését szabad meghatározni, mivel a csapágy csatlakozó felületeinek tűrése szabványosítva van. Emellett el vannak látva alak és helyzettűrésekkel, mert a merőlegesség és a központosság elengedhetetlen feltétele a csapágy megfelelő működésének. A gördülőcsapágyak csatlakozó felületei a belső gyűrű belső átmérője és a külső gyűrű külső átmérője. Ezeket a felületeket a gyártók nemzetközi tűrések alapján gyártják. A belső gyűrű belső átmérőjéhez a tengelycsap csatlakozik, a külső gyűrű palástfelülete az öntvényházba, csapágyházba található furathoz kapcsolódik.

A radiális hézag a csapágy egyik legfontosabb jellemzője. Ez határozza meg, hogy mennyire "laza" vagy "szoros" a csapágy, amikor még nincs beszerelve (nem van előfeszítve vagy terhelve). A radiális hézag a csapágy belső és külső gyűrűje közötti radiális (azaz sugárirányú) játék, vagyis a golyók (vagy görgők) és a futópályák közötti belső tér.

A leggyakoribb radiális hézag jelölések a következők:

• C0 vagy CN: A normál hézag a legtöbb általános alkalmazásra megfelelő. Ez az alapértelmezett hézag, ha nincs más jelölés feltüntetve.
• C3: A megnövelt radiális hézag azt jelenti, hogy a csapágy belső és külső gyűrűje közötti radiális játék nagyobb, mint a normál érték.
• C4: A még nagyobb radiális hézagot jelöli, mint a C3.

Miért van szükség megnövelt hézagra?

Számos ok indokolhatja a megnövelt radiális hézagot:

• Hőmérséklet-emelkedés miatt: Ha a csapágy működés közben felmelegszik, a belső gyűrű kitágulhat, és a normál hézag túl kicsivé válhat, ami berágódást vagy túlzott súrlódást okozhat. A megnövelt hézag ezt ellensúlyozza, így biztosítva a szabad mozgást még magas hőmérsékleten is.
• Szorosan illesztett belső gyűrű esetén: Ha a belső gyűrűt tengelyre sajtolják, az "kitágul", és a hézag csökken. Ilyenkor előnyös a nagyobb induló hézag, hogy a beszerelés után is megfelelő legyen a játék.
• Nagy fordulatszám vagy erős radiális terhelés mellett: Bizonyos esetekben a nagy fordulatszám vagy az erős radiális terhelés is növelheti a hézag szükségességét a tartósság és a megbízható működés érdekében.
• Túl kicsi hézag, rossz kenés, túl nagy előfeszítés vagy szennyeződés: Ezek mind olyan tényezők, amelyek negatívan befolyásolhatják a csapágy működését, és a megfelelő hézag biztosítása kulcsfontosságú a problémák elkerülésében.

Ha a csapágy üzeme közben melegszik, nagy az illesztési szorosság vagy magas a fordulat, akkor a megnövelt hézag (például C3 vagy C4) a legjobb választás.

Védelmi Rendszerek: Porvédők és Tömítések

A csapágyak élettartamának és megbízható működésének kulcsfontosságú elemei a védelmi rendszerek, amelyek megóvják a belső alkatrészeket a környezeti hatásoktól és bent tartják a kenőanyagot. Két fő típusa van: a fém porvédő és a gumi porvédő.

2Z - Fém Porvédő

A fém porvédő (jelölése általában ZZ vagy 2Z) egy nem érintkező kialakítású elem, amely segít megóvni a csapágyat a kívülről érkező szennyeződésektől, mint például por, forgács vagy egyéb finom részecskék. Ez különösen fontos olyan helyeken, ahol nincs teljesen zárt ház, vagy poros ipari környezetben működik a gép.

Előnyei:

• Védelem a szennyeződésekkel szemben: Hatékonyan szűri ki a káros részecskéket.
• A kenőanyag bent tartása: Megakadályozza, hogy a csapágyban lévő kenőzsír gyorsan kifolyjon vagy kiszáradjon, növelve ezzel a csapágy élettartamát, főleg zsírral előre feltöltött, karbantartásmentes kivitel esetén.
• Nem érintkező kialakítás: Mivel nem érintkezik a forgó gyűrűkkel, nem okoz súrlódást, és nem csökkenti a fordulatszám-tűrést. Ezért magas fordulatszámú alkalmazásokban is használható.

A ZZ jelölésű csapágyak általában kisebb súrlódást és magasabb fordulatszámot tesznek lehetővé, mint a tömített társaik. A ZZ: kisebb súrlódás, magasabb fordulat.

2RS - Gumi Porvédő

A gumi porvédő (jelölése általában 2RS vagy RS) a csapágyakon több szempontból is kiemelkedően hasznos, főleg ha a csapágy szennyezett vagy nedves környezetben működik, vagy hosszú élettartamra van tervezve kevés karbantartással. Ezeket a tömítéseket gyakran RS (egyoldali) vagy 2RS (kétoldali) jelöléssel látják el.

Előnyei:

• Kiváló szennyeződés elleni védelem: A gumitömítés érintkezik a csapágy belső gyűrűjével, így sokkal jobban zár, mint a fém porvédő. Véd a por, víz, iszap, forgács és egyéb szennyezők ellen. Ideális nedves, koszos vagy kültéri környezetben.
• Bent tartja a kenőanyagot: Mivel jól zár, a gumitömítés megőrzi a gyári zsírzást - ez kulcsfontosságú zárt rendszerű, karbantartásmentes csapágyaknál. Lassabban szárad ki a zsír, ami hosszabb élettartamot eredményez.
• Egyszerűbb és biztonságosabb működés: Nem kell külön zsírozni, ha gyárilag zsírral van feltöltve. Csökken a kenési hibákból eredő meghibásodás esélye.
• Karbantartásmentes megoldás: A 2RS csapágyak jellemzően "lezárt egységek", tehát nincs szükség rendszeres újrakenésre.

A 2RS jelölésű csapágyak jobb tömítést biztosítanak por és nedvesség ellen, de általában alacsonyabb maximális fordulatszámmal rendelkeznek, mint a fémtömítésű társaik. 2RS: jobb tömítés (por, nedvesség); ZZ: kisebb súrlódás, magasabb fordulat.

Azonosító Jelek és Méretek: A Csapágyak Nyelve

A csapágy azonosítójele 3-4 vagy 5 számjegyből áll és meghatározza a csapágy befoglaló méreteit. A csapágyazonosító utolsó két számjegye a furat átmérőt jelzi. A következő két számjegy az ISO méretsorozatot azonosítja. Az első számjegy a szélesség- vagy magasságsorozatot jelöli (B, T vagy H méret).

Furat átmérő jelölése:

• 00 = 10 mm
• 01 = 12 mm
• 02 = 15 mm
• 03 = 17 mm
• 04 = 20 mm
• Innentől minden további szám növekedés 5 milliméter furatátmérő növekedést jelent.

Fontos megjegyzés: Az egyforma méretsorozatú és furatátmérőjű golyóscsapágyak mérete megegyezik. Ha a méretsorozat egyforma, de a szerkezet más, attól még a csapágy mérete egyezik. Például a 6204 és 7204 csapágyak méretei egyformák (20x47x14), de a belső szerkezetük eltérő. Szóval a négyszámjegyű csapágyjelzéseknél, ha a 2., 3., 4. számjegy egyezik, akkor a méret is egyezik.

Előjelek és utójelek:

Az előjelek és utójelek a csapágynak a befoglaló méreteitől független, alapértelmezetttől eltérő tulajdonságait jelölik. Például anyagminőséget, hőtűrést, futáspontosságot, kosárszerkezetet, belső méreteket, stb. Az előjelek és utójelek általában szabványosak, de pontos jelentésüket minden esetben a termék gyártójának katalógusában érdemes ellenőrizni. Az ekszij.hu webáruházban a terméklapokon található "Letölthető dokumentumok" fülön minden esetben megtalálható a gyártók katalógusa PDF formátumban.

Ha a régi csapágyon olvasható a jelölés (pl. 6204-2RS), akkor elég azt megadni.

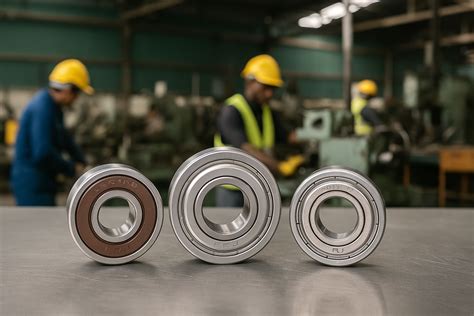

Csapágytípusok és Alkalmazási Területek

A csapágyakat a terhelés irányának megfelelően többféleképpen csoportosíthatjuk. A megfelelő csapágy kiválasztása nem csak egy technikai döntés, hanem egy tudatos befektetés a gépek hatékony működésébe.

Radiális Csapágyak

A radiális csapágyak a sugárirányú mozgások elősegítésére szolgálnak. Általában radiális csapágyakat alkalmazunk a hajtásokban. Ide tartoznak a radiális golyóscsapágyak és a radiális görgős kivitelek (kivéve a kúpgörgős csapágyakat).

• Általános célra, vegyes terhelésre, jó határfordulattal: Ilyenkor egy standard radiális golyóscsapágy, pl. 6204 vagy 6304, megfelelő lehet.
• Nagy fordulatszámú alkalmazások: Nagy fordulatnál alacsony súrlódású, jó kenésű megoldás kell. Ilyenkor a ZZ (fémtömítésű) csapágyak lehetnek előnyösek.
• Pontos futás esetén (≥10 000 1/min): Magas pontossági osztályú csapágyakra van szükség.

Kúpgörgős Csapágyak

A kúpgörgős csapágyakat általában egyidejű tengelyirányú és sugárirányú terhelések esetében használjuk. Nagyobb terhelések esetén használatosak. A kúpgörgős csapágyakat gyakran szorítóhüvellyel rögzítik a tengelyre. Ilyen esetekben a kúpgörgős csapágy furata kúpos (utójele K), hogy illeszkedjen a szorító külső falához.

• Nagy radiális + jelentős axiális terhelés egy irányban: Kúpgörgős csapágyak kiválóan alkalmasak erre a feladatra.
• Nagyon nagy radiális teher, minimális axiális: Bár elsősorban radiális terhelésre valók, bizonyos típusok képesek kisebb axiális erőket is felvenni.

Axiális Csapágyak

Az axiális csapágyak a tengelyirányú mozgások elősegítésére szolgálnak. Nagyon fontosak, de ritkábban alkalmazzuk őket, mint a radiális csapágyakat. Lehetnek egysoros (egyirányú) vagy kétsoros (kétirányú) kivitelűek.

• Ha a fő terhelés tengelyirányú: Ilyenkor az axiális csapágyak jelentik a megoldást.

Speciális Kivitelek és Illesztések

• Kis beépítési hely, nagy radiális teherbírás: Vékonyfalú csapágyak vagy speciális kialakítású görgős csapágyak jöhetnek szóba.
• Szorítóhüvelyes rögzítés: Hosszú, állandó keresztmetszetű tengelyeken (a gördülőcsapágyak felerősítésére) vállakat, csavarmeneteket nem készíthetünk. Ezeken a tengelyeken úgynevezett kúpos szorítóhüvely használatával tudjuk a csapágyakat felerősíteni. A szorítóhüvely rugalmas acélból készített, egy helyen felhasított gyűrű, a külső felületén a kúpossága 1:12. A csapágyak ezen felerősítési célra 1:12 kúposságú furattal is készülnek. A kúpos furatú csapágyak méretmegadására a furat kisebbik átmérőjénél lévő méretet használjuk. A kúpfelületre a hüvely végén lévő csavaranya segítségével szorítjuk fel a belső gyűrűt. Az anya meghúzásakor a belső gyűrű összeszorítja a felhasított hüvelyt, és az rászorítja a tengelyre. Ez a szorítóhüvelyes csapágy.
• Támasztógyűrű: Ha az oldalirányú elhelyezést határolni kell, akkor támasztógyűrűt alkalmaznak. Ez a gyűrű a tengelyvállnak támaszkodik és a belső csapágygyűrű homlokfelületét megtámasztja. Ezáltal a csapágyanya a kúpos szorítóhüvelyt behúzza.

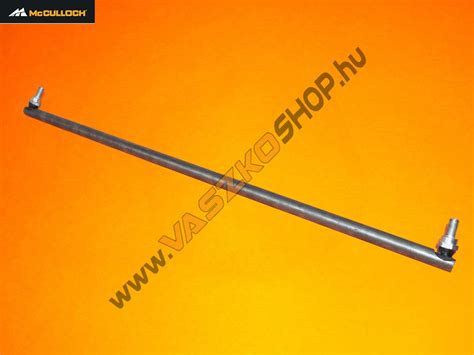

Összekötő Rúd Csapágyak: A Motor Szívében

Az összekötő rudak kulcsfontosságú részei sokféle motornak és gépnek. Egyszerűen fogalmazva, ezek a közvetítők, akik átadják a mozgást a különböző részek között. Egy belső égésű motorban, amelyet autókban, teherautókban és egy csomó más járműben találunk, az összekötő rúd rendkívül fontos szerepet játszik. Amikor a henger üzemanyag-levegő keveréke meggyullad, ez nagy robbanást okoz, ami kényszeríti a dugattyút. Az összekötő rúd az egyik végén, a másik oldalán a főtengelyhez van rögzítve. Ahogy a dugattyú lefelé mozog, az összekötő rudak ezt a lineáris (fel és le) mozgást veszik át, és a főtengely forgási mozgásává alakítják.

Az összekötő rúd felső végét, az úgynevezett kis végét, a dugattyúhoz csatlakoztatják a dugattyútűcsapágyon keresztül. Ennek a kapcsolatnak nagyon erősnek és pontosnak kell lennie, mert sok erővel és mozgással foglalkozik. A kis végnek képesnek kell lennie arra, hogy simán elforduljon, amikor a dugattyú fel-le mozog.

Másrészt az összekötő rúd nagy vége két részre oszlik, amelyek a főtengely forgócsapját fogják körbe. Most az összekötő rúdra ható erők nem vicc. A teljesítményütés során (amikor a hengerben lévő robbanás lefelé nyomja a dugattyút), az összekötő rúdnak hatalmas mennyiségű nyomóerőt kell ellenállnia. Aztán a kipufogógáz, a szívó és a kompressziós ütemek során az összekötő rúd húzóerőket tapasztal, amikor visszahúzza a dugattyút. De nem csak az erőkkel szembeni ellenállás a lényeg. Az összekötő rúdnak is kiegyensúlyozottnak kell lennie. Ha nem megfelelően kiegyensúlyozott, akkor rezgéseket okozhat a motorban.

Rúdcsapágy Meghibásodásának Okai és Következményei

A rúdcsapágyak a leggyakoribb hibák közé tartoznak. A rúdcsapágy megsérülhet abban az esetben, ha a motorolajat rendszeresen nem változtatják meg, és az alacsony olajnyomás miatt a csapágy érintkezik a házával. A hibás rúdcsapágy általában nemcsak a csapágyak cseréjét igényli, hanem szükségessé válhat a motor újjáépítése is.

A rúdcsapágy kopásának durvaságának elemzése mellett a főtengelyt is szorosan ellenőrizni kell a sérülés szempontjából. A motor túlfordítása a rúd töréséhez vezethet. A kopogás a szokásos tünet. Valójában a motor valószínűleg nem szenved azonnali katasztrofális hiba miatt, de ez a kopott csapágyak jelzője. Mindkét esetben általában ki kell cserélni.

A motorház csapágyak is hasonló problémákkal küzdhetnek. A forgattyústengelyt olyan területeken kell csiszolni, ahol a csapágyak ülnek. Ellenőrizni kell a repedéseket. A motor újjáépítéséhez szükséges megfelelő csapágyak megismeréséhez néhány különböző mérést kell tudnia.

A megfelelő rúdcsapágy kiválasztása és ellenőrzése:

• Méretek: A rúdcsapágyak méretezése kulcsfontosságú. Fontos, hogy ne karcolja meg a dugattyúrudat vagy a szerelvény különböző részeit. A rúdcsapágy mérése valójában nem a legjobb módszer a rúd naplóméretének megismeréséhez; a leghatékonyabb a rúdnapló mérése a forgattyúcsapon.
• Illeszkedés: Győződjön meg arról, hogy a rúdcsapágyak megfelelő illeszkedésűek.
• Kenés: A kenés elengedhetetlen. Ha a csapágyak kenésre kerülnek, az hátrányosan befolyásolhatja bizonyos mérési módszereket, mint például a Plastigage használatát, amely a legjobb módszer a rúd-forgattyústengely-csapágy hézag ellenőrzésére.
• Alulméretezett csapágyak: Lehet, hogy alulméretezett csapágyakat kell vásárolni a kijelölt rés eléréséhez.
• Főcsapágyak cseréje: A hibás főcsapágyak cseréje gyakran szükségessé teszi a főtengely és az összes fő csapágy cseréjét.

A Csapágyazás Szerepe Gépelemekben

A csapágyazás nem csak motorokban található meg. Más típusú gépekben is megtalálhatók. Például egy fémhengeres malomban a csatlakozó rúd segíti a mozgást az energiaforrásból a gördülő mechanizmusba. Egy kompresszorban az összekötő rudat használják a motor forgási mozgásának átalakításához a gáz tömörítéséhez szükséges lineáris mozgássá.

A csapágyaknak három fő méretük van: belső átmérő (d), külső átmérő (D), szélesség (B). Ezek a befoglaló méretek szükségesek a csapágyak tengellyel vagy házzal történő összeszereléséhez. A metrikus csapágyak befoglaló méretei az ISO általános szabványaiban vannak szabályozva. A radiális csapágyakra vonatkozó ISO szabvány minden szabványos furatátmérőhöz több szabványosított külső átmérő-sorozatot tartalmaz. Ezeket átmérősorozatoknak nevezik, és 7, 8, 9, 0, 1, 2, 3 és 4 számmal vannak számozva (a külső átmérő növekvő sorrendjében).

A csapágyak megfelelő kiválasztása biztosítja a gépek hosszú távú, megbízható működését, minimalizálva a váratlan meghibásodásokat és a karbantartási költségeket.
