Csigahajtóművek szerelése és javítása: Átfogó útmutató

A csigahajtóművek népszerű mechanikus eszközök az erő és a mozgás átvitelére a nem párhuzamos tengelyek között. Kompakt kialakításukról, nagy forgatónyomatékukról és nagy terhelések kezelésére való képességükről ismertek. Az emberiség már mintegy kétezer éve ismeri és használja ezt a hajtástípust. Működési elvének, geometriájának, gyártástechnológiájának és kapcsolódási viszonyainak kutatása azonban csak mintegy néhány évtizedes múltra tekint vissza. A hajtásátviteli rendszerek fejlesztése során a világ különböző részein a csigahajtás eltérő típusai alakultak ki. Európában elsősorban a hengeres csigahajtások, az USA-ban pedig a globoid hajtások kifejlesztése területén értek el figyelemreméltó eredményeket. A csigahajtómű összeszereléséhez oda kell figyelni a részletekre és a pontosságra az optimális teljesítmény és hosszú élettartam érdekében.

A csigahajtómű alapvető komponensei

Mielőtt belemerülnénk az összeszerelési folyamatba, elengedhetetlen, hogy megértsük a csigahajtómű különböző összetevőit.

• Csiga: Egy csavarszerű fogaskerék, amely a csigakerékhez kapcsolódik.
• Csigakerék: Egy fogazott kerék, amely illeszkedik a férgéhez. A csigakerék összeszerelése a csigakerék összeszerelésével kezdődik. A csigakerék összeszerelése után ellenőrizze a csigatengely elhelyezkedését a csigakerék közepén átmenő síkban.
• Ház: A hajtómű alkatrészeit körülvevő külső burkolat.
• Kimenő tengely: Az a tengely, amely a mozgást a csigakerékről a terhelésre továbbítja.
• Bemeneti tengely: Az a tengely, amely összeköti a férget a motorral.

Csigahajtóművek rendszerezése és típusai

Az egymással 90°-os szöget bezáró kitérő tengelyek közötti hajtásátvitelt csigahajtással is meg lehet valósítani. A csiga alakja szerint így megkülönböztethetünk:

• Hengeres csigahajtást: ahol a csigát a csigakerék ívben körülfogja, burkolja, és a fog globoid alakú (egyszeresen burkoló hajtás).
• Globoid csigahajtást: ahol a kerék és a csiga is globoid alakú (kétszeresen burkoló hajtás).
• Különleges csigahajtást: ahol a csiga vagy a csigakerék különleges alakú.

A hengeres és globoid csigahajtások csigáinak fogfelülete lehet egyenes alkotójú (vonal) és nem egyenes alkotójú felület. A csigahajtóművek funkciójuk szerint teljesítményátvivő és kinematikai csigahajtásokra oszthatók. Míg a kinematikai hajtások fő feladata a kis teljesítmények melletti pontos mozgás átszármaztatása, addig a teljesítményátvivő hajtások fő feladata az energia átszármaztatása.

A hengeres csigahajtás részletei

A hengeres csigahajtás egy hengerre (tengelyre) csavart, emelkedő menettel rendelkező csigából és egy, a csiga menethézagaiba nyúló fogakkal ellátott csigakerékből áll. A csiga jellegéből adódóan, a fogaskerekeknél definiált körök (osztókör, stb.), itt az értelemszerű analógia folytán mindig hengerek (osztóhenger, stb.). A csiga menetei (amennyiben ez a hajtóelem), emelkedésüknek megfelelően tolják tovább a kerék fogait, folyamatos forgásra kényszerítve azt. Az ilyen lassító hajtás a gyakoribb. Az érintkező felületek növelésére a kerék fogait a csiga görbületéhez idomulóan (globoid) készítik. A két elem hajtásátvitele fogasléc-fogaskerék kapcsolódásként fogható fel. A csiga a forgatáskor menetemelkedése miatt, mint fogasléc egyenletesen tovább tolódónak tekinthető. A csigakerék pedig úgy viselkedik, mint e továbbtolódó fogasléccel kapcsolódó ferde fogazatú fogaskerék.

A csigahajtás két együtt dolgozó felületét igen sokféleképpen lehet kialakítani, hiszen a különböző megmunkáló eljárások és szerszámok felhasználásával többféle csavarfelület képezhető.

• Egyenes alkotójú profil: Ha a csiga profilja valamely metszetében egyenes vonal, akkor csavarmenet-esztergályozáshoz hasonlóan, egyenes élű szerszámmal lehet a fogárkot kialakítani, de készülhet a csiga lefejtő, Fellows eljárással is. A szerszám elhelyezéstől és alakjától függően létrehozható az úgynevezett archimedesi csiga (jelzése ZA), vagy a konvolut csigák (jelzésük: ZN és ZT).
• Ívelt profil: A csiga-fogárok menetmarással és köszörüléssel is kialakítható, de az ujj-, vagy tárcsamaróval, illetve az ujj-, tárcsa- és fazékköszörűvel előállított csigafelületek normál metszetében már nem adódik egyenes vonalú profil (az egyes csigák jelzése: ZU; ZK; ZE).
• Kapcsolóvonal: Ha a csiga tengelymetszetének egyenes oldalú fogasléc alakja van, akkor a kapcsolóvonal is egyenes, a csigakerék profilja pedig evolvens. Ez azonban - az archimedesi csiga - a gyakorlatban ritkán alkalmazott. A többi esetben a tengelymetszet fogasléce a gyártási eljárástól függően változó görbületű ívelt fog alakú és a kapcsolóvonal sem egyenes.

A csigahajtómű összeszerelése lépésről lépésre

A csigahajtómű összeszereléséhez néhány alapvető eszközre van szükség a zökkenőmentes és hatékony folyamat biztosításához. A csigahajtómű összeszerelését tapasztalt mesterembernek kell elvégeznie.

1. A ház előkészítése: Kezdje a csigahajtómű házának előkészítésével. Alaposan tisztítsa meg a házat, hogy eltávolítson minden olyan törmeléket vagy szennyeződést, amely zavarhatja az összeszerelési folyamatot.
2. A csiga behelyezése: Ezután helyezze be a férget a házba. Igazítsa a csiga meneteit a ház megfelelő barázdáihoz, és óvatosan csúsztassa a helyére.
3. A csigakerék rögzítése: Miután a csiga a helyére került, rögzítse a csigakereket a házhoz. Igazítsa a csigakerék fogait a csiga hornyaihoz, és csúsztassa rá a csiga tengelyére. A csigakerekek összeszerelésekor ügyelni kell a helyes kapcsolódásra, igazítsa és központosítsa az illeszkedő alkatrészeket és szerelvényeket a javítások során.
4. A kimenő tengely beszerelése: Most itt az ideje beszerelni a kimenő tengelyt. Igazítsa a kimenő tengely bordáit a csigakerék megfelelő hornyaihoz, és csúsztassa a helyére.
5. A bemenő tengely rögzítése: Ezután rögzítse a bemenő tengelyt a házhoz. Igazítsa a bemeneti tengely bordáit a csiga megfelelő hornyaihoz, és csúsztassa a helyére.
6. A ház rögzítése: Miután minden alkatrész a helyére került, rögzítse a házat a csavarok vagy csavarok meghúzásával. Kezdje a csavarok kézzel történő meghúzásával a megfelelő beállítás érdekében, majd nyomatékkulccsal húzza meg őket a gyártó specifikációi szerint. Az alkatrész nyomóvállának és a gyűrű végének érintkezniük kell az összeszerelés következtében.
7. Kenés: Végül kenje meg a sebességváltót a zavartalan működés érdekében. Vigyen fel megfelelő kenőanyagot a csigára, a csigakerékre és minden más mozgó alkatrészre a gyártó utasításai szerint. Nagy sebességnél csak felső csigás sebességváltót használnak. A csigakerék kenése merítéssel történik.

Fontos óvintézkedések összeszereléskor

A csigahajtómű összeszerelése során elengedhetetlen bizonyos óvintézkedések megtétele az optimális teljesítmény és hosszú élettartam érdekében.

• Gyártói utasítások követése: A sebességváltó összeszerelésénél mindig vegye figyelembe a gyártó utasításait és útmutatásait.
• Túlhúzás elkerülése: A csavarok vagy csavarok túlhúzása károsíthatja a hajtómű alkatrészeit és befolyásolhatja a teljesítményét.
• Megfelelő kenőanyag használata: Győződjön meg arról, hogy a sebességváltóhoz megfelelő kenőanyagot használ.
• Alkatrészek vizsgálata: A sebességváltó összeszerelése előtt ellenőrizze az összes alkatrészt, hogy nincs-e rajta sérülés vagy kopás jele.
• Tiszta munkaterület: A tiszta és rendezett munkaterület elengedhetetlen a gördülékeny összeszerelési folyamathoz.
• Radiális és oldalirányú hézagok: A csigahajtóművek precíz összeszerelést igényelnek, amely figyeli a radiális és oldalirányú hézagokat, a középtávolság eltéréseit, a tengelyek eltolódását. A fogaskerekek fogai közötti normál oldalhézagot az összeszerelési előírásoknak megfelelően választják ki. Építőipari gépekhez az oldaltávolság meghatározott. A garantált oldalirányú hézagot a csigahajtóműben a csiga forgásszöge határozza meg rögzített csigakerékkel.
• Holtjáték: Igen, a csigahajtóműben lévő turbinának és csiganak holtjátékra van szüksége. A holtjáték megléte segít elkerülni a fogaskerekek közötti beragadást, és csökkenti a súrlódást működés közben, miközben megakadályozza a túlmelegedést és a túlzott kopást. Ha a holtjáték nem elegendő, az a hajtómű letapadását, növeli a súrlódást, sőt túlmelegedési problémákat is okozhat.

Csigahajtómű javításának technológiai követelményei

A csigahajtóművek javításának és összeszerelésének műszaki követelményei szigorúak. A fogaskerekeknek a javítás során a gyártási pontosság szempontjából ugyanazoknak a műszaki feltételeknek kell megfelelniük, mint amelyeket az új alkatrészekre vonatkoznak. Ezeket az értékeket a gépalkatrészek javításának műszaki feltételei határozzák meg. A fogaskerék és csigakerekek javítására, összeszerelésére és felszerelésére, valamint a csapágyak és tengelykapcsoló felek javítására vonatkozó szabályokat a fejezet tartalmazza. Az erőátviteli pontosság mértéke az összes pontossági szabvány szerint, valamint a tengelykapcsoló típusa is kritikus.

A hajtómű működése a következő fő tényezőktől függ:A) a fogaskerékpárok tengelyeinek helyes helyzete hálóban;B) a hajtómű elemek megfelelő illesztése és kenése.

Az összeszerelt fogaskerekek simaságát és zajszintjét ellenőrizzük. Ha hibák vannak, azokat orvosolni kell. A távolságot vagy a tüskék között mérik, vagy a külső felületükön. A furatok tengelyeinek párhuzamosságának és merőlegességének ellenőrzési sémája is fontos része a javításnak.

Mikor érdemes a fogaskerék, hajtómű javítást kezdeményezni?

Amennyiben egyedi fogaskerékről van szó, sokkal jobban járnak az emberek a javítással, mert az új alkatrész beszerzése nagyon idő és energiaigényes lenne. Előfordulhat, hogy erre egyáltalán nincs is lehetőség, az pedig, hogy az érintett eszközt át kelljen alakítani egy másik fogaskerék miatt, ahhoz szintén nem áll rendelkezésre kellő kapacitás. Kis mértékű kopásnál sem javasolt a fogaskerék cseréje. Egyszerűen nem indokolt, mert nem olyan a sérülés mélysége, hogy amiatt ne lenne használható az alkatrész.

Mindenképp azt kell megvizsgálni a döntés előtt, hogy gazdasági szempontból hogyan jár jobban az ember. Ha már a fogaskerék, hajtómű javítás költsége meghaladja az új alkatrészét, nem kérdés, hogy mit kell választani.

Mikor javasolt a fogaskerék csere?

Szinte minden alkatrésznek van élettartama, így a fogaskerekeknek is. Ha már lejárt, mindenképp javasolt az új alkatrész beszerelése. Ha a fogaskerék töredezett, deformálódott, vagy nagy felületen kopott, akkor is már másik elem beszerzésével kell foglalkozni. Az ennyire sérült alkatrész komoly meghibásodásokat is eredményezhet, ezért nem javasolt kockáztatni.

Cégünk vállalja a hajtóművek, fogaskerekek javítását, a legmagasabb szakmai követelmények figyelembevételével.

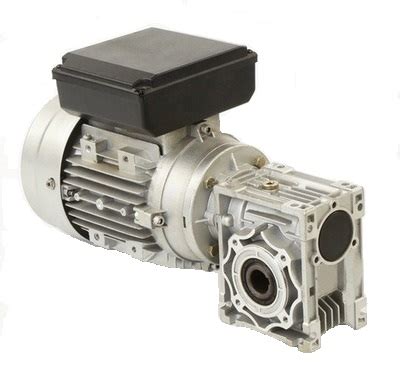

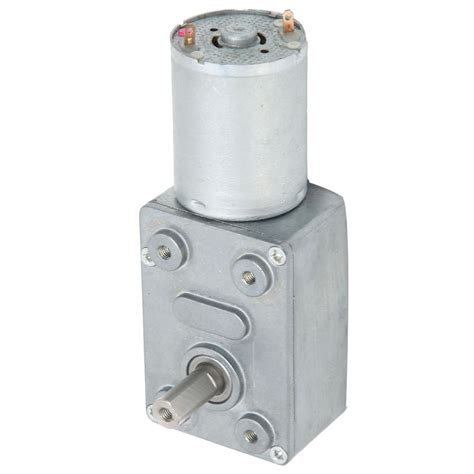

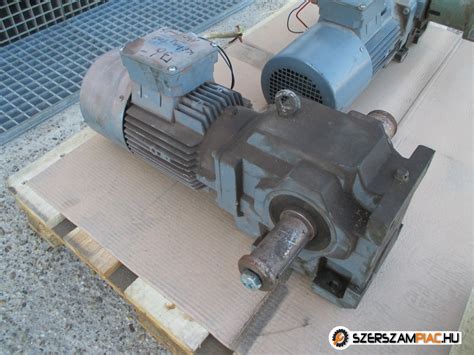

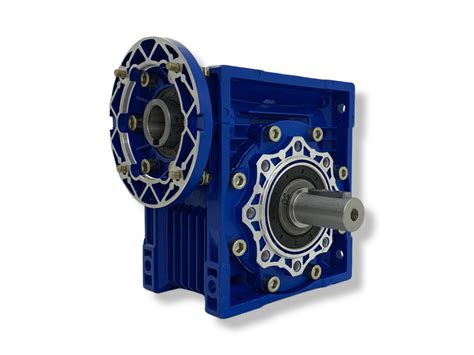

Csigahajtóműves motorok: Előnyök és hátrányok

A csigahajtóműves motor egyfajta átviteli eszköz, amelyet széles körben használnak az ipari és mechanikai területeken, amely nagy pontossággal, nagy nyomatékkal és önzáró funkcióval rendelkezik. Akár az automatizálási berendezések terheléskarbantartására, akár az emelők, erőátviteli szíjak és egyéb forgatókönyvek zökkenőmentes teljesítményének biztosítására használják, a csigahajtóművek és a csigamotorok pótolhatatlan előnyökkel jártak.

A csigahajtóműves motor egyfajta mechanikus eszköz, amelyet az erőátvitelre használnak, fő összetevőit a turbina és a csiga lassító mechanizmusa ismeri. A csigahajtómű és a csiga összekapcsolása révén hatékonyan tudja átalakítani a motor nagy fordulatszámát alacsonyabb sebességre, ugyanakkor nagyobb nyomatékot ad ki. A csigamotorok mindenhol megtalálhatók hajókban, autókban, mozdonyokban, az építőipar nehézgépeiben, valamint az ipari feldolgozó gépekben és automatizálási berendezésekben. Még a háztartási gépekben, órákban és egyéb napi cikkekben is fontos szerepet játszik. Legyen szó nagy teljesítményű átvitelt igénylő jelenetről, vagy precíz és kis terhelésű Angle sebességváltóról, a csigakerék és a csigamotor kielégíti az igényeket.

Előnyök:

• Magas áttételi arány és nagy nyomaték: A csigahajtóműves motorok nagy figyelmet szenteltek, mert képesek magas csökkentési arányt elérni az önálló hajtásokban. Hatékonyan csökkentheti a sebességet kompakt terekben, miközben jelentősen megnöveli a kimeneti nyomatékot, így ideális hely szűkös, nagy nyomatékot igénylő alkalmazásokhoz. Keresztül a forgás a féreg hajtani a csigahajtómű működését, csigahajtóműves motort a hatékony mechanikus átvitel érdekében. A lassítás és a forgatónyomaték növelése mellett a sima működés, az alacsony zajszint, az alacsony vibráció stb. előnyei is vannak, ami nagyon alkalmas a nagy pontosságú pozicionálást vagy zajszabályozást igénylő környezetben való használatra. A csigakerekes motorok áttételei széles skálával rendelkeznek, akár 300:1-ig. A csigakerekes motorok kis egységekben erős kimeneti nyomatékot tudnak elérni, hogy megfeleljenek a nagy terhelési követelményeknek.
• Kompakt méret: A csigakerekes motorok kompaktabbak és kevesebb helyet foglalnak el, mint a hagyományos hajtóművek, így ideálisak olyan környezetben való használatra, ahol korlátozott a beépítési hely.
• Önzáró funkció: A csigakerekes motor kiváló önzáró teljesítménnyel rendelkezik. Erő hiányában, ha a statikus súrlódási szög nagyobb, mint a csiga spirálszöge, a csigakerék automatikusan reteszelődik. Normál körülmények között a csigakerekes motor nem képes hátramenetre, amit az önzáró karakterisztikáinak figyelembevételével határoznak meg, és ez a tulajdonság előnyt jelent a helyzetstabilitást igénylő vagy az elfordulást akadályozó alkalmazásokban.

Hátrányok:

• Alacsonyabb hatásfok: A csigamotorok általában kevésbé hatékonyak, mint a többi fogaskerékhajtás. Ennek az az oka, hogy a csiga és a csigakerék közötti csúszási súrlódás következtében energia veszít hő formájában.
• Kopás és hőtermelés: Mivel a csigahajtóműben a csiga és a csigakerék közötti érintkezési felület nagy relatív csúszási sebességet produkál, ez a csúszás nemcsak a készülék felmelegedését okozza, hanem az alkatrészek kopását is felgyorsítja. A csigahajtóművek viszonylag gyorsan elhasználódnak, különösen zord munkakörülmények között vagy nagy terhelésű alkalmazások esetén.
• Maximális fordulatszám korlátok: A csigakerekes motor maximális fordulatszámának nincs fix értéke, mert az az adott motormodelltől és kiviteltől függ. A csigahajtóműves motorokat általában a fordulatszám csökkentésére és a nyomaték növelésére használják, és a fordulatszám-tartomány a motor eredeti fordulatszámától és a kívánt kimeneti fordulatszámtól függően változhat.

Zajcsökkentés a csigahajtóművekben

A zajcsökkentés számos módon megvalósítható a csigahajtóműves motorokban:

1. Tervezési optimalizálás: A gyártók csökkenthetik a zajt a fejlett tervezési optimalizálással. Például, miközben biztosítja a fogvarrat pontosságát, a csiga és a csigakerék egymáshoz illeszkedő profilja optimalizálva van, hogy egyenletesebbé és egyenletesebbé tegye az érintkezést, ezáltal csökkentve az ütés és a rezgés okozta zajt működés közben.
2. Kenőanyagok: A nagy hatásfokú kenőanyagok vagy speciális kenőanyagok használata csökkentheti a súrlódást, amikor a csiga összeakad a csigakerékkel, és csökkentheti a forrásból származó zajt.
3. Hangszigetelés: Szereljen hangburkolatot a motor köré, vagy hangszigetelő anyagokat használjon a motor külső felületének bevonására, amely elnyeli és elszigeteli a mechanikai működés által keltett zajt.

Csigahajtóművek a mindennapokban és az iparban

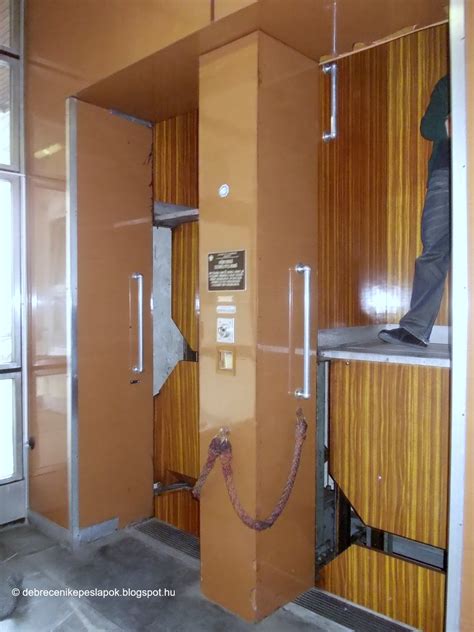

A célgépépítő partnerek gyakran vélekednek úgy, hogy a magas minőségű gépekhez nem jó a csigahajtómű. Azonban számos ellenpélda is van! Utazott már páternoszteren? Éjjel-nappal megy. Embereket szállít. Egyszerre sokat. Nem mondhatjuk rá, hogy "igénytelen alkalmazás". Vagy vegyük a mozgólépcsőt, amit akár naponta többször is használunk. Kitalálja, hogy mi a közös ezekben a berendezésekben? A csigahajtómű. Zárójelben jegyzem meg, hogy szerencsére páternoszteren napjainkban is utazhat Budapest patinás épületeinek némelyikében. A mozgólépcsőt, amely az 1900-as Párizsi Világkiállításon debütált, Budapesten először 1931-ben, a Corvin Áruházban lehetett kipróbálni.

Más, aránylag hétköznapi helyszíneken is több csiga bújik meg, mint gondolnánk. Igaz, hogy nem célgépépítői példa, de a legtöbb húros hangszer hangoló kulcsa mini csigahajtómű. Színházteremben ülve, nem is észleljük, hogy a díszletek, világítástartók mennyit mozognak egy színdarabban. Ezeket, sőt még a színészeket is gyakran csigahajtóművekkel mozgatják. Az Audiban helyettesítették először a kúpkerekes központi osztóművet egy ún. Torsen differenciálművel, amely számos csigakerék összehangolt munkáján alapul. A teljesen mechanikus szerkezetet a két tengely között érzékelt, eltérő tapadási erő kiegyenlítésére alkották meg, a nyomaték egyenletes eloszlatására. Ennek újabb fejlesztése a T2-es Torsen, ahol a jobb fogkapcsolat érdekében a hajtóműben a csigakerekek párhuzamos elrendezést kaptak.

Összességében a csigahajtómű sokféle iparágban használt, kiváló ár-érték arányú hajtómű, és valójában majdnem minden gyártóüzemben előfordul. Legyünk résen a méretezésnél! A motorteljesítmény-számításoknál vegyük figyelembe a gyártó által megadott hatásfokokat (amelyek kétség kívül alacsonyabbak, mint a fogaskerekes hajtásoknál).

Megfelelő gyártó kiválasztása

A megfelelő csigahajtómű és csigamotor gyártó kiválasztása kritikus fontosságú a termék teljesítményének és megbízhatóságának biztosítása érdekében. A megbízható gyártók szigorúan bevezetik a minőségirányítási rendszert, például az ISO9001-et stb., hogy biztosítsák az egyes motorok magas minőségét. Egyes speciális alkalmazásokban előfordulhat, hogy a szabványosított termékek nem felelnek meg az igényeknek, ezért fontos a gyártó testreszabási képessége.
