A Tehetetlenségi Nyomaték: A Forgó Mozgás Kulcsa és Alkalmazásai, Különös Tekintettel a Csigákra

Miért pörög gyorsabban egy műkorcsolyázó, ha behúzza a karját, vagy miért stabilabb egy bicikli mozgás közben, mint álló helyzetben? A válasz a tehetetlenségi nyomaték mélyebb megértésében rejlik, amely a forgómozgás világának egyik legfontosabb, mégis gyakran félreértett fogalma. Gondoljunk rá úgy, mint egy test „forgási ellenállására” a sebességváltozással szemben; minél nagyobb ez az érték, annál nehezebb elindítani, megállítani vagy megváltoztatni egy test forgását. A tehetetlenségi nyomaték megértése alapvető fontosságú a fizika, a mérnöki tudományok és számos mindennapi jelenség elemzéséhez. Segít megjósolni a bolygók mozgását, optimalizálni a turbinák teljesítményét, vagy éppen megérteni, miért olyan nehéz egy nehéz lendkereket felpörgetni.

A Tehetetlenségi Nyomaték Alapjai: Mi is Ez?

A tehetetlenségi nyomaték (jelölése általában I vagy J) a forgási tehetetlenség mértéke. Lineáris mozgás esetén egy test tehetetlenségét a tömege (m) jellemzi: minél nagyobb a tömeg, annál nehezebb megváltoztatni a test sebességét. Forgó mozgásnál azonban nem elegendő pusztán a tömeg. Képzeljünk el két azonos tömegű rudat. Az egyik rúd tömegét a tengely közelében koncentráljuk, a másikat pedig a tengelytől távolabb. Melyiket nehezebb felpörgetni? Ez a jelenség rávilágít a tehetetlenségi nyomaték alapvető tulajdonságára: nem csak a test tömegétől függ, hanem a tömegnek a forgástengelytől való eloszlásától is. Minél távolabb helyezkedik el a tömeg a forgástengelytől, annál nagyobb a tehetetlenségi nyomaték, és annál nagyobb nyomaték szükséges a forgási sebesség megváltoztatásához. A tehetetlenségi nyomaték tehát azt fejezi ki, hogy egy test milyen ellenállást fejt ki a forgási sebesség változásával szemben. Ez az analógia a tömeggel a lineáris dinamikában rendkívül hasznos a forgó mozgás megértéséhez.

A legegyszerűbb eset egyetlen, m tömegű pontszerű test, amely r távolságra van a forgástengelytől. Ennek a pontszerű testnek a tehetetlenségi nyomatéka I = m * r². Ez az alapképlet mutatja meg a távolság négyzetes függését, ami magyarázza, miért van olyan nagy hatása a tömeg eloszlásának a tehetetlenségi nyomatékra. A legtöbb valós test, mint például egy henger, egy gömb vagy egy rúd, folytonos tömegeloszlású. Ebben az esetben az összegezést integrálással kell elvégezni. Az integrál elvégzéséhez ismerni kell a test sűrűségeloszlását és geometriáját. Ez a módszer adja a különböző geometriai alakzatok (rúd, henger, gömb stb.) ismert tehetetlenségi nyomaték képleteit. A tehetetlenségi nyomaték SI mértékegysége a kilogramm négyzetméter (kg⋅m²). Ez az egység közvetlenül levezethető az m⋅r² képletből, ahol a tömeg kilogrammban (kg), a távolság pedig méterben (m) van megadva.

A Tehetetlenségi Nyomatékot Befolyásoló Tényezők

A tehetetlenségi nyomaték nem csupán a tömegtől függ, hanem a tömegnek a forgástengelytől való eloszlásától is. A tehetetlenségi nyomaték nem egy abszolút, testre jellemző állandó, mint a tömeg. Négy fő tényező befolyásolja az értékét:

1. A test tömege: Ez a legegyértelműbb tényező. Minél nagyobb egy test tömege, annál nagyobb a tehetetlenségi nyomatéka, feltéve, hogy a tömeg eloszlása és a forgástengely helyzete változatlan.
2. A tömeg eloszlása a forgástengelyhez képest: Ez a legjelentősebb és leginkább befolyásoló tényező. Amint azt az r² tag is mutatja a képletekben, a tömeg távolsága a forgástengelytől négyzetesen befolyásolja a tehetetlenségi nyomatékot. Ez azt jelenti, hogy ha a tömeget kétszeres távolságra helyezzük a tengelytől, a tehetetlenségi nyomaték négyszeresére nő.
3. A forgástengely helyzete: A tehetetlenségi nyomaték mindig egy adott forgástengelyre vonatkozik. Egy testnek végtelen sok tehetetlenségi nyomatéka lehet, attól függően, hogy melyik tengely körül forog. Például egy téglalap alakú lapnak más a tehetetlenségi nyomatéka, ha a lap síkjában fekvő élénél fogva forgatjuk, mint ha a lap síkjára merőleges, középpontján áthaladó tengely körül. A forgástengely megváltoztatása alapvetően módosítja a tömegeloszlás távolságait, így a tehetetlenségi nyomaték értékét is.
4. A test alakja és mérete: Bár közvetlenül nem szerepel a pontszerű test képletében, a test alakja és mérete alapvetően meghatározza, hogyan oszlik el a tömeg a térben, és ezáltal befolyásolja az r értékeket a folytonos testek integráljában. Egy tömör hengernek más a tehetetlenségi nyomatéka, mint egy üreges hengernek, még ha azonos tömegűek és azonos külső átmérőjűek is. Az üreges henger tömege távolabb van a tengelytől, így nagyobb a tehetetlenségi nyomatéka.

Ezen tényezők ismerete nélkülözhetetlen a forgó rendszerek tervezésekor. Egy lendkerék tervezésénél például a cél a nagy tehetetlenségi nyomaték elérése a tömeg maximalizálása nélkül, ezért a lendkerekek tömegét gyakran a kerületükön koncentrálják.

A Tehetetlenségi Nyomaték Kiszámítása és Segédtételei

A legtöbb valós test folytonos tömegeloszlású. Ebben az esetben az összegezést integrálással kell elvégezni a tehetetlenségi nyomaték meghatározásához. Az integrál elvégzéséhez ismerni kell a test sűrűségeloszlását és geometriáját. Ez a módszer adja a különböző geometriai alakzatok ismert tehetetlenségi nyomaték képleteit. A fenti képletekkel bármely alakzat tehetetlenségi nyomatékát meghatározhatjuk a definíciókból integrálok segítségével.

A mérnöki és fizikai problémák megoldása során gyakran van szükségünk különböző geometriai alakzatok tehetetlenségi nyomatékára. Ezeket az értékeket általában a tömegközépponton áthaladó, „fő” tengelyekre adják meg, mivel a Steiner-tétellel könnyen átszámíthatók más tengelyekre.

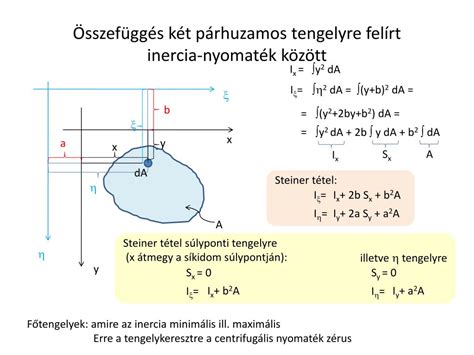

Steiner-tétel (Párhuzamos Tengelyek Tétele)

Gyakran előfordul, hogy egy test tehetetlenségi nyomatékát nem a tömegközépponton áthaladó tengelyre kell meghatározni, hanem egy ettől eltérő, de vele párhuzamos tengelyre. Erre szolgál a Steiner-tétel (vagy párhuzamos tengelyek tétele). A tétel kimondja, hogy egy test tehetetlenségi nyomatéka egy tetszőleges tengelyre (It) egyenlő a tömegközépponton áthaladó, vele párhuzamos tengelyre vonatkozó tehetetlenségi nyomatékkal (Is), plusz a test tömegének (M) és a két tengely közötti távolság (d) négyzetének szorzatával: It = Is + M * d². Ez a tétel rendkívül hasznos, mert a legtöbb standard geometriai alakzat tehetetlenségi nyomatékát a tömegközéppontjukra adják meg táblázatokban.

Vegyünk egy M tömegű, L hosszúságú vékony rudat. A tömegközéppontján (a rúd közepén) áthaladó, rá merőleges tengelyre vonatkozó tehetetlenségi nyomatéka Is = (1/12) * M * L². Most képzeljük el, hogy a rúd egyik végénél fogva szeretnénk forgatni, azaz a forgástengely a rúd egyik végpontján halad át, és továbbra is merőleges a rúdra. Ebben az esetben a tömegközéppont és az új tengely közötti távolság d = L/2. A Steiner-tétel alkalmazásával: Ivég = I_s + M * (L/2)² = (1/12) * M * L² + (1/4) * M * L² = (1/12) * M * L² + (3/12) * M * L² = (4/12) * M * L² = (1/3) * M * L². Látható, hogy a rúd végpontján áthaladó tengelyre vonatkozó tehetetlenségi nyomaték nagyobb, mint a középpontján áthaladóra.

Merőleges Tengelyek Tétele

A merőleges tengelyek tétele (vagy Huygens-Steiner tétel síkban) egy speciális, de annál hasznosabb összefüggés a tehetetlenségi nyomatékok között, különösen sík alakzatok (vagy vékony lemezek) esetében. A tétel kimondja, hogy egy vékony, sík lemezre vonatkozó tehetetlenségi nyomaték a lemez síkjára merőleges tengely (Iz) mentén megegyezik a lemez síkjában fekvő, egymásra merőleges x és y tengelyekre vonatkozó tehetetlenségi nyomatékok összegével: Iz = Ix + Iy. Fontos megjegyezni, hogy mindhárom tengelynek ugyanazon a ponton kell áthaladnia, és a z-tengelynek merőlegesnek kell lennie az x-y síkra, amelyben a lemez fekszik. Tekintsünk egy M tömegű, a szélességű és b hosszúságú vékony téglalap alakú lemezt. Ha az x-tengely a hosszúság, az y-tengely pedig a szélesség mentén halad át a tömegközépponton, akkor Ix = (1/12) * M * b² és Iy = (1/12) * M * a². A merőleges tengelyek tétele szerint a síkra merőleges tengelyre vonatkozó tehetetlenségi nyomaték I_z = (1/12) * M * (a² + b²).

Egyszerű és Összetett Alakzatok Tehetetlenségi Nyomatéka

Az alábbi ábrán az alapvető egyszerű alakzatok tehetetlenségi és eltérési nyomatékainak képleteit találja. Ezek a képletek alapvető eszközök a mérnökök és fizikusok számára a forgó rendszerek tervezésénél, elemzésénél és optimalizálásánál.

• Ponttömeg (m, r): I = m * r². Ez az alapvető képlet minden más számítás kiindulópontja. A r² függés kiemeli a távolság jelentőségét.
• Vékony rúd (M, L):
  • Tömegközépponton átmenő, rúdra merőleges tengelyre: I = (1/12) * M * L².
  • Végponton átmenő, rúdra merőleges tengelyre: I = (1/3) * M * L². A rúdra merőleges tengelyek esetében a tömegközépponton áthaladó tengelyre vonatkozó érték a legkisebb. A végponton áthaladó tengelyre vonatkozó értéket a Steiner-tétellel is levezethetjük, ahogy azt korábban láttuk.
• Tömör henger/Korong (M, R): Hossztengelye mentén: I = (1/2) * M * R². A henger hossztengelye mentén történő forgásakor a tömeg egyenletesen oszlik el a sugár mentén. A (1/2) * M * R² képlet azt mutatja, hogy a tömeg egyenletes eloszlása miatt az effektív „átlagos” r² érték kisebb, mint egy gyűrűnél.
• Vékony falú henger/Gyűrű (M, R): Hossztengelye mentén: I = M * R². Ebben az esetben a tömeg szinte teljes egészében a külső sugár mentén koncentrálódik. Ezért a tehetetlenségi nyomaték megegyezik egy ponttömegével, amely a teljes tömeggel és a sugárral rendelkezik.
• Tömör gömb (M, R): Bármely átmérőre: I = (2/5) * M * R². A gömb szimmetrikus alakja miatt bármely átmérő mentén azonos a tehetetlenségi nyomatéka.
• Vékony falú gömb (M, R): Bármely átmérőre: I = (2/3) * M * R². Itt a tömeg a gömb felületén koncentrálódik, ami nagyobb tehetetlenségi nyomatékot eredményez, mint a tömör gömb esetében.
• Tömör téglatest (M, a, b, c): A tömegközépponton átmenő, a és b oldalakra merőleges tengelyre: I = (1/12) * M * (a² + b²).
• Vékony téglalap alakú lemez (M, a, b): A tömegközépponton átmenő, a síkra merőleges tengelyre: I = (1/12) * M * (a² + b²). A téglatest esetében a tehetetlenségi nyomaték a tömegközépponton áthaladó, az élekre merőleges tengelyekre adható meg. A képletben szereplő a² + b² tag a tömegnek a tengelytől való átlagos négyzetes távolságát tükrözi.

Összetett alakzatok tehetetlenségi nyomatékának meghatározására is lehetőség van, definíciók és integrálok használata nélkül. Ehhez a Steiner-tételek módszerét használjuk. Az alábbi ábra egy négyzetből, egy háromszögből és egy kivágott körből álló ábrát mutat. A központi tehetetlenségi és eltérési nyomatékok kiszámítása minden egyszerű alakzatra (téglalapok, háromszögek, körök…) az alábbi módszerekkel történik. Ezután meghatározzuk az egész ábra súlypontját. Miután kiszámítottuk az alak súlypontját, folytassuk a központi tehetetlenségi nyomaték kiszámítását. Ehhez is a Steiner-tétel alkalmazása szükséges. A következő lépésben kiszámítjuk a fő központi tehetetlenségi nyomatékokat és a főtengelyek forgási szögét. A mérnöki, építészeti vagy szerkezeti elemzésben felbecsülhetetlen értéket képvisel a kész képletek használata és az a képesség, hogy egy összetett ábrát egyszerűbb elemekre lehessen bontani. Ne feledje, hogy bármilyen tömeggeometriai probléma lépésről lépésre megoldható: az ábra elemzésétől az elemekre való felosztáson át a teljes tehetetlenségi nyomatékhoz való hozzájárulásuk összeadásáig.

A Tehetetlenségi Nyomaték a Forgó Mozgás Dinamikájában

A tehetetlenségi nyomaték nem csak egy elméleti fogalom, hanem a forgó mozgás dinamikájának alapköve. Hasonlóan ahhoz, ahogy a tömeg a lineáris mozgásban a második newtoni törvényben (F=ma) szerepel, a tehetetlenségi nyomaték a forgó mozgás megfelelő törvényeiben kap központi szerepet.

1. Forgó mozgás második newtoni törvénye: A lineáris mozgásban egy testet érő erő (F) okoz gyorsulást (a), ami a tömeg (m) ellenállásával találkozik (F = m * a). Forgó mozgásban ennek analógja a nyomaték (τ, tau), amely szöggyorsulást (α, alfa) okoz. Ez a formula a forgómozgás második newtoni törvénye: τ = I * α. Azt mondja ki, hogy egy testre ható nettó nyomaték egyenesen arányos a test tehetetlenségi nyomatékával és a szöggyorsulásával. Minél nagyobb a tehetetlenségi nyomaték, annál nagyobb nyomaték szükséges ugyanakkora szöggyorsulás eléréséhez. Látható, hogy a két egyenlet alakra és tulajdonképpen tartalomra is hasonló. Mindkét egyenletben az egyenlet egyik oldalán a mozgásállapot változását eredményező mennyiség áll, míg a másik oldalon a változást jellemző mennyiség és a test változással szemben mutatott tehetetlenségének szorzata.
2. Forgási mozgási energia: Egy mozgó testnek energiája van, amit mozgási energiának nevezünk. Lineáris mozgás esetén ez Ek = (1/2) * m * v². Forgó mozgásban a megfelelő mennyiség a forgási mozgási energia, ami Erot = (1/2) * I * ω², ahol ω (omega) a szögsebesség. Ez a képlet azt mutatja, hogy a tehetetlenségi nyomaték egyenesen arányos a tárolt forgási energiával.
3. Perdület (impulzusmomentum) megmaradása: A lineáris mozgásban a lendület (impulzus, p = m * v) egy megmaradó mennyiség, ha nincs külső erő. Forgó mozgásban a perdület (L) a megfelelő mennyiség, L = I * ω. A perdületmegmaradás tétele kimondja, hogy ha egy rendszerre nem hat külső forgatónyomaték, akkor annak teljes perdülete állandó. A perdületmegmaradás elve magyarázza a műkorcsolyázó gyorsulását. Amikor behúzza a karját, csökkenti a tehetetlenségi nyomatékát (I), és mivel a perdületnek (L) meg kell maradnia, a szögsebességének (ω) növekednie kell, hogy az egyenlet egyensúlyban maradjon. A pályaperdület megmaradása érvényes a centrális erőtérben mozgó testekre is. Ezt fejezi ki a bolygómozgást leíró 2. Kepler törvény (felületi tétel). Rögzített tengely körül forgó merev testeket is rendszernek tekinthetünk. Ha ilyen rendszerre ható külső forgatónyomatékok eredője nulla, igaz a perdületmegmaradás tétele.

A Geometriai Tehetetlenségi Nyomaték: Statikai Alkalmazások

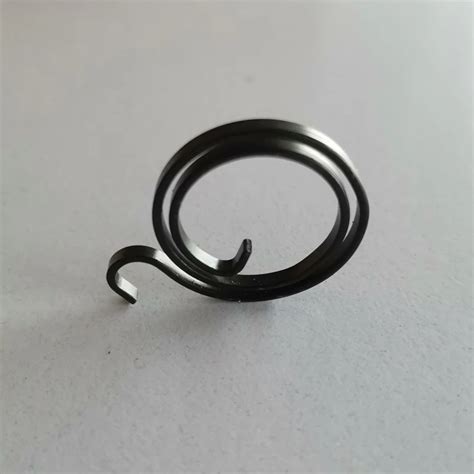

A geometriai tehetetlenségi nyomaték egy geometriai mennyiség, amelyet a szilárdságtechnikában használnak. Lapos rugók, idomrugók és lapos idomrugók tervezésekor a hajlítófeszültség mellett gyakran számítják a geometriai tehetetlenségi nyomatékot is. A rugók és fémöntött alkatrészek hajlítási és torziós terhelései esetén a deformáció és feszültség kiszámítására szolgál. A geometriai tehetetlenségi nyomaték az öntött fémrészek keresztmetszetéből adódik. A geometriai tehetetlenségi nyomaték mm⁴-ben van megadva.

Az Ia tehetetlenségi nyomaték tengelyirányú geometriai nyomatéka a laprugó keresztmetszete és a terhelés alatti laprugó görbülete közötti összefüggést írja le. A következő érvényes: minél nagyobb Ia, annál kisebb a görbület és a keresztmetszetben fellépő belső feszültségek. Ami itt lényeges, az a támadó erő irányába történő terjeszkedés. A diagram azt mutatja, hogy a függőleges erő kevésbé hajlítja meg a lapos rugót, ha azt függőlegesen rögzítik, nem pedig laposra (1 és 2). Az Iyz biaxiális területi tehetetlenségi nyomatékot területi eltérési nyomatéknak vagy területi centrifugális nyomatéknak is nevezik. Ennek a mennyiségnek a képlete:

$$Iyz=Izy=\int_{} yz dA$$

Ezt a mennyiséget eltérésnek vagy centrifugális nyomatéknak is nevezik. A szakasz modulusát a rugalmasság lineáris elméletében használják. Ez határozza meg a keresztmetszet szélén fellépő legnagyobb igénybevételt, a mechanikai igénybevételt. Geometriailag hasonló komponensek, például azonos szélesség-magasság arányú téglalapok esetén a körforgási terület sugara a mérethosszal is meghatározható. Ez lehetővé teszi az elhajlás és a merevség tekintetében hasonló testek összehasonlítását. Az ábra eltérésének pillanata a tengelyhez képest a dA elemi mezők és a tengelytől való távolságuk szorzatának összegét nevezzük.

A Tehetetlenségi Nyomaték Gyakorlati Jelentősége és Alkalmazásai

A tehetetlenségi nyomaték fogalma nem csupán elméleti érdekesség; számos területen alapvető fontosságú a tervezésben, a működés megértésében és az optimalizálásban.

1. Mérnöki alkalmazások:
   • Lendkerekek: A lendkerekek célja az energia tárolása és a forgási sebesség ingadozásainak csökkentése. Ehhez nagy tehetetlenségi nyomatékra van szükségük. A tervezők ezért a tömegüket a peremükön koncentrálják (pl. vastag kerék, vékony küllők), így maximalizálva az r² tényezőt. Lendkerekeket használnak motorokban (pl. belső égésű motorok főtengelyén) a sima működés biztosítására.
   • Turbinák és generátorok: A nagy turbinák és generátorok rotorjai hatalmas tömeggel és nagy sugárral rendelkeznek, ami rendkívül nagy tehetetlenségi nyomatékot eredményez. Ez stabilitást és egyenletes energiaellátást biztosít még terhelésingadozások esetén is.
   • Robotika: A robotkarok és mozgó robotok tervezésénél a mérnökök igyekeznek minimalizálni a mozgó alkatrészek tehetetlenségi nyomatékát. Kisebb tehetetlenségi nyomaték kevesebb energiát igényel a gyorsuláshoz és lassuláshoz, ami gyorsabb, pontosabb és energiahatékonyabb mozgást tesz lehetővé.
   • Járműtervezés (kerekek, főtengely): Az autók és kerékpárok kerekeinek tehetetlenségi nyomatéka befolyásolja a gyorsulást és a fékezést. A könnyebb kerekek kisebb tehetetlenségi nyomatékkal rendelkeznek, ami jobb gyorsulást tesz lehetővé, míg a súlyozottabb kerekek segíthetnek a sebesség fenntartásában.
2. Sport és emberi mozgás:
   • Műkorcsolya és műugrás: Ahogy már említettük, a műkorcsolyázók a karjaik behúzásával csökkentik tehetetlenségi nyomatékukat, növelve ezzel forgási sebességüket (perdületmegmaradás elve). Hasonló elvet használnak a műugrók is a szaltók és csavarok végrehajtásakor.
   • Kerékpározás: A bicikli kerekeinek tehetetlenségi nyomatéka hozzájárul a kerékpár stabilitásához mozgás közben. A giroszkópikus hatás segít megakadályozni, hogy a kerékpár eldőljön.
   • Golf, baseball, tenisz: A sporteszközök (ütők, botok) tehetetlenségi nyomatéka befolyásolja a „lendítési érzést” és az ütés erejét. Az ütő súlyeloszlása kulcsfontosságú.
   • Emberi test mozgása: Az izmok által kifejtett nyomatékok a végtagok (karok, lábak) tehetetlenségi nyomatékával kölcsönhatásban hozzák létre a mozgást. A testtartás megváltoztatása befolyásolja a végtagok tehetetlenségi nyomatékát, ami kihat a mozgás sebességére és pontosságára.
3. Csillagászat és űrkutatás:
   • Bolygók forgása: A bolygók tehetetlenségi nyomatéka befolyásolja forgási sebességüket. A Föld tehetetlenségi nyomatéka például nagy, ami hozzájárul a stabil forgásához és a napok hosszának viszonylagos állandóságához. A geológiai események (pl. kontinensek elmozdulása, jégolvadás) kismértékben befolyásolhatják a tehetetlenségi nyomatékot és így a forgási sebességet is.
   • Műholdak és űrszondák stabilitása: Az űreszközök tervezésekor a tehetetlenségi nyomaték pontos ismerete elengedhetetlen a stabil pályán tartáshoz és a kívánt irányba történő tájoláshoz. A hajtóművekkel kifejtett apró nyomatékokkal változtatják az űreszköz orientációját.
   • Pulzárok: Ezek a gyorsan forgó neutroncsillagok rendkívül nagy sűrűségűek, és ennek ellenére is elképesztő sebességgel forognak. Tehetetlenségi nyomatékuk a rendkívüli tömegkoncentrációjuk ellenére is jelentős, ami magyarázza a forgásuk megmaradását.
4. Egyéb területek:
   • Hajók és repülőgépek stabilitása: A hajók stabilitása (billegés, dőlés) és a repülőgépek stabilitása (gurulás, bólintás) szorosan összefügg a tehetetlenségi nyomatékukkal a különböző tengelyek körül. A súlypont és a tehetetlenségi nyomaték megfelelő beállítása létfontosságú a biztonságos üzemeltetéshez.

A Tehetetlenségi Nyomaték Experimentális Meghatározása

A tehetetlenségi nyomaték elméleti számítása folytonos testek esetén integrálással történik, ami bonyolult lehet, különösen szabálytalan alakú tárgyaknál. Gyakran sokkal praktikusabb a tehetetlenségi nyomatékot kísérleti úton meghatározni.

1. Fizikai inga: Ez az egyik leggyakoribb módszer, különösen nagyobb, szabálytalan alakú tárgyak esetén. A módszer azon alapul, hogy egy fizikai inga lengésideje függ a tehetetlenségi nyomatékától. Ha megmérjük a lengésidőt (T), a test tömegét (M), a forgástengely és a tömegközéppont közötti távolságot (d), akkor a képletből kifejezhető az I tehetetlenségi nyomaték. Ehhez először meg kell határozni a test tömegközéppontját, ami szabálytalan alakú testeknél szintén kísérleti úton történik (pl. felfüggesztési pontok metszete).
2. Torziós inga: A torziós inga egy testből áll, amelyet egy vékony, rugalmas szálra függesztenek fel. Ha a testet elfordítjuk a szál körül, a szál torziós nyomatékot fejt ki, amely igyekszik visszafordítani a testet eredeti helyzetébe. Ennél a módszernél először meg kell határozni a torziós szál rugóállandóját (D, torziós állandó), például egy ismert tehetetlenségi nyomatékú etalon test segítségével. Miután D ismert, bármely más test tehetetlenségi nyomatéka meghatározható a lengésidejének mérésével. A torziós inga lengésideje T = 2π * √(I/D).
3. Giroszkópos mérőeszközök: Bár bonyolultabbak, léteznek giroszkópos alapú mérőeszközök is, amelyek a perdületmegmaradás elvén alapulnak. Ezek az eszközök különösen hasznosak lehetnek összetett, mozgó rendszerek (pl. járművek, repülőgépek) tehetetlenségi nyomatékának meghatározásához.
4. Számítógépes szimuláció (CAD/CAE): A modern mérnöki tervezésben a tehetetlenségi nyomatékot gyakran nem méréssel, hanem számítógépes szimulációval határozzák meg. A CAD (Computer-Aided Design) szoftverek képesek egy 3D modell alapján automatikusan kiszámítani a test tömegközéppontját és a tehetetlenségi nyomatékát bármely tengelyre, feltéve, hogy a sűrűségeloszlás ismert.

Történelmi Áttekintés: A Fogalom Fejlődése

A tehetetlenségi nyomaték fogalmának fejlődése több évszázados tudományos kutatás eredménye, melynek során a mechanika alapjait rakták le.

• Christiaan Huygens (1629-1695): A tehetetlenségi nyomaték modern értelmezésének alapjait a holland matematikus, fizikus és csillagász Christiaan Huygens fektette le. Ő volt az első, aki részletes elemzést végzett a fizikai ingákról, és bevezette a „kompozit inga” (physical pendulum) fogalmát. Munkája során felismerte, hogy egy kiterjedt test forgási viselkedése nem csupán a tömegétől, hanem annak eloszlásától is függ a forgástengelyhez képest. Huygens 1673-ban megjelent "Horologium Oscillatorium" című művében tárgyalta részletesen a fizikai inga lengésidejét, és ebben a kontextusban jutott el a tehetetlenségi nyomaték korai formájához.
• Isaac Newton (1642-1727): Bár Isaac Newton a "Philosophiæ Naturalis Principia Mathematica" című alapművében elsősorban a lineáris mozgásról és a gravitációról értekezett, lefektette a mechanika alapjait, amelyekre a forgómozgás elmélete is épülhetett. Az általa bevezetett fogalmak és törvények nélkülözhetetlen alapot szolgáltattak a későbbi fejlesztésekhez.
• Leonhard Euler (1707-1783): A tehetetlenségi nyomaték fogalmának matematikai formalizálása és általánosítása nagyrészt a svájci matematikus és fizikus Leonhard Euler nevéhez fűződik. Euler volt az, aki 1750-ben bevezette a tehetetlenségi nyomatékot a merev testek forgásának dinamikájába, és megalkotta a ma is használt matematikai formáját. Ő vezette le a merev testek forgására vonatkozó differenciálegyenleteket, amelyek magukban foglalják a tehetetlenségi nyomatékot, és bevezette az inercia tenzor fogalmát is, amely leírja egy test tehetetlenségi tulajdonságait bármely forgástengelyre vonatkozóan.
• Jakob Steiner (1796-1863): A Steiner-tétel, vagy párhuzamos tengelyek tétele, bár Huygens már felismerte, Jakob Steiner svájci matematikus nevéhez fűződik, aki a 19. században formalizálta és általánosította ezt az összefüggést, így téve azt széles körben alkalmazhatóvá.

A Csigára Vonatkozó Tehetetlenségi Nyomaték Vizsgálata és Alkalmazása

A tehetetlenségi nyomaték forgó mozgás esetén a tömeg megfelelője, a tehetetlenség mértéke. Jele: I, mértékegysége kg⋅m². Annál nehezebb a testet forgásba hozni, minél nagyobb a tehetetlenségi nyomatéka. A tehetetlen tömegről tudjuk, hogy állandó. Ugyanez azonban a tehetetlenségi nyomatékról nem mondható el. Vizsgáljuk meg a rögzített tengely körül forgó test tehetetlenségi nyomatékát a forgómozgás készülékkel!

Tehetetlenségi Nyomaték Vizsgálata Kísérletekkel

Ebben az esetben az eszköz vízszintes helyzetű rúdján, több viszonylag nagy tömegű és kis méretű, mozgatható test van. Ezek a testek kis méretük miatt a kísérlet szempontjából pontszerűnek tekinthetőek. A kísérletben a fonál végén lévő nehezéket nem változtatjuk. Mivel a nehezék gyorsulása kicsi, az általa létrehozott forgatónyomaték jó közelítéssel megegyezik a nehezékre ható nehézségi erő és a csiga sugarának szorzatával. A tehetetlenségi nyomatéknak a tömegtől és a tengely helyétől való függését szeretnénk meghatározni.

Először a rúdon lévő tömegpontok helyét változtatjuk a mérések során. A tengelytől különböző távolságokra elhelyezve, mérések segítségével meghatározzuk a különböző helyzetekhez tartozó szöggyorsulásokat. A forgatónyomatékból és a szöggyorsulásból a tehetetlenségi nyomaték már számítható. Mérési eredmények alapján beláthatjuk, hogy egy pontszerű test tehetetlenségi nyomatéka a tengelytől való kétszeres távolságra történő mozgatás esetén négyszeres, háromszoros távolságra történő mozgatás esetén kilencszeres. Ez azt jelenti, hogy a pontszerű test tehetetlenségi nyomatékának nagysága egyenesen arányos a test tengelytől mért távolságának négyzetével. Ugyanakkor a pontszerű test tehetetlenségi nyomatéka egyenesen arányos a test tömegével is. Amennyiben a test tömegét megszorozzuk a tengelytől mért távolság négyzetével, az jó közelítéssel megegyezik a mérések során mért értékkel.

Ha a kísérletet különböző tömegekkel is elvégezzük úgy, hogy azokat minden esetben ugyanolyan távolságra helyezzük el a tengelytől, meghatározhatjuk a tehetetlenségi nyomaték tömegtől való függését is. Fontos megállapítás testek tehetelenségi nyomatékára: A pontszerű testekre vonatkozó tehetetlenségi nyomaték összefüggést vizsgálva láthatjuk, hogy ugyanannak a testnek más-más tehetetlenségi nyomatéka adódik, ha tengelytől való távolsága változik. A tehetetlenségi nyomaték, ellentétben a tehetetlen tömeggel, nem állandó.

Kiterjedt Testek és Rendszerek Tehetetlenségi Nyomatéka

Végezzünk el méréseket a forgómozgás készülékkel úgy, hogy egy, kettő, majd három testet rakunk a vízszintes rúdra! A mérések azt mutatják, hogy több test esetén a tehetetlenségi nyomaték egyenlő az egyes testek tehetetlenségi nyomatékainak összegével. Eszerint nincs elvi akadálya annak, hogy tetszőleges test tehetetlenségi nyomatékát meghatározzuk. Bontsuk a testet olyan parányi részekre, amelyek már pontszerűnek tekinthetők! Ezeknek a részeknek a tehetetlenségi nyomatékát tudjuk számítani. Ha összegezzük az egyes darabok tehetetlenségi nyomatékát, az egész test tehetetlenségi nyomatékát kapjuk. Természetesen ez a számítás meglehetősen nehéz, de az elvi lehetőség az elvégzésére fönnáll.

Példa Csigás Rendszerre: Rezgőmozgás Vizsgálata

A tehetetlenségi nyomaték különösen fontos szerepet játszik olyan rendszerek elemzésénél, ahol a forgó és lineáris mozgás együtt jelentkezik, mint például egy csigás rendszer esetében. Tekintsünk egy példát: vízszintes tengely körül forgó csigán átvetett fonál egyik végén m tömegű teher függ. A fonál másik vége rugóhoz csatlakozik, amelynek rugóállandója k. A csiga sugara R, tehetetlenségi nyomatéka I. Mutassuk ki, hogy a teher rezgőmozgást végez! Mekkora a rezgésidő?

Ez a jegyzet a BME Hidrodinamikai Rendszerek Tanszékén íródott, és elsősorban a BME Gépészmérnöki Karán oktatott, azonos nevű tantárgy megtanulását hivatott segíteni. A tárgyalásmód viszonylag egyszerű, hiszen a kapcsolódó tantárgyat elsőéves hallgatók tanulják, így matematika és egyéb természettudományos előképzettségük nem teszi lehetővé bizonyos fogalmak és törvények elmélyültebb tárgyalását.

A rendszer mozgásegyenleteinek felírásakor vegyük észre, hogy súlyos csigáról lévén szó a két oldalán a kötélerők nem feltétlenül egyformák, ezért lehet nullától különböző eredő forgatónyomatékuk, ami a csigát gyorsítja! A mozgásegyenletek, feltételezve a lineáris mozgást a teherre és a forgó mozgást a csigára, valamint a rugóerőt figyelembe véve, a további egyenletek és összefüggések segítségével vezethetők le. A nyomatéki egyenletben látható, hogy nulla tehetetlenségi nyomaték esetén a két kötélerő szükségképpen azonos, máskülönben nem. Ebbe az egyenletbe a többit helyettesítve, egy olyan differenciálegyenletet kapunk, amelynek jobb oldalának első tagja állandó, és az egyensúlyi helyzet eltolását eredményezi. A második tag pedig lineáris visszatérítő erő, tehát az egyenlet valóban harmonikus rezgőmozgást ír le. Az egyenlet megoldása, amely a rezgésidőt is meghatározza, a teher tömegétől, a rugóállandótól, a csiga sugarától és a csiga tehetetlenségi nyomatékától függ.
