Dió anya és csavar információk: Részletes útmutató

A csavarok és anyák olyan alapvető rögzítőelemek, melyekkel szinte mindenki találkozott már, és alapvető szerepet játszanak a mindennapi élet számos területén. Bár funkciójuk elsőre egyszerűnek tűnhet, a mögöttük rejlő sokféleség, anyagválaszték és szilárdsági paraméterek megértése kulcsfontosságú a biztonságos és tartós kötések kialakításához. Ez a cikk részletesen bemutatja a dió anyák és csavarok világát, kitérve a különböző típusokra, anyagokra, felületkezelésekre és szilárdsági osztályokra.

Az anyák és csavarok alapjai: Mire valók és miért fontosak?

Az anya és csavarok a metrikus csavarokkal karöltve csavarkötések részét képezik. Ezek a rögzítőelemek lehetővé teszik két vagy több alkatrész ideiglenes vagy tartós összekapcsolását, miközben biztosítják a kötések szilárdságát és stabilitását. Gyakran feltételezik, hogy a csavarok közötti különbség a szereléshez használt szerszámokban rejlik - mint a csavarhúzó vagy csavarkulccsal alkalmazható. Azonban nem mindig ez a helyzet. A csavarok fejei lehetnek menetescsavarokhoz társított fejűek, így a szereléshez csavarhúzóra van szükség. Rengeteg különböző csavar van, de sokak nagyon hasonlóak egymáshoz. Az, hogy melyik a jobb megoldás, az alkalmazástól és a rögzítendő anyagoktól függ. Könnyű anyagoknál, például műanyagoknál, rétegelt lemezeknél és gipszkartonnál csavarokat jobb alkalmazni a legtöbb esetben. A csavarfej típusai a csavar rendeltetésének megfelelően alakultak ki, miközben lehetővé teszik a szerelőszerszám számára a fej könnyed befogását.

Anya és csavar típusok és kialakítások

Az anyák és csavarok változatai igen sokfélék lehetnek, nehogy véletlenül egyszerű legyen a dolgunk. A választék az egyszerűbb, normál anyáktól egészen a speciálisabb alkalmazásokig terjed.

Különböző anyatípusok

• Normál anyák: Ezek a leggyakoribb típusok, általános felhasználásra. Webshopok gyakran forgalmaznak normál anyákat horganyzott, hatlapú kivitelben, és a legtöbb esetben 8-as szakítószilárdsággal.
• Önzáró anyák: Az alacsony profilú anyák, amelyek normál anyával szemben a helyükre akadva megakadályozzák a kilazulást. A betét súrlódást hoz létre, amely rögzítő hatást eredményez és a rezgés hatására csökkenti a kilazulás esélyét.
• Alacsony (vékony) anyák: Kisebb magasságú anyák, ahol a hely korlátozott.
• Zárt (kúpos) anyák: Védik a csavarmeneteket alatta, miközben tiszta megjelenést biztosítanak. A fejéről kapta a nevét, amely sapka alakú. Azonos képességekkel rendelkezik a kúpos anya is.
• Toldó anyák: Hosszabb csavarkötések kialakítására szolgálnak, két csavarszár összekötésére.
• Szárnyas anyák: Az oldalszárnyak lehetővé teszik a gyors, könnyű kézi meghúzást és eltávolítást. Alakjának köszönhetően könnyen meghúzható és kilazítható.
• Torx anyák: Speciális torx meghajtáshoz tervezett anyák.
• Keréktőcsavaroknál használatos kerékanyák: Gépjárművek kerekeinek rögzítésére szolgáló speciális anyák.
• Hegeszthető anyák: Hegesztéssel rögzíthetők az alkatrészhez.
• Alátétes anyák: A karima alátétként működik a teher elosztásánál, egyenletesen elosztva a terhet.
• Körmös anyák: Puha anyagok, például fa vagy műanyag rögzítésére.

Mindezeken belül létezik hatlapú, négyszögletű, illetve hengeres kialakítás is. Az anyák túlnyomó többsége, függetlenül attól, hogy milyen típusról van szó, hatlapú. Ez azért van, mert a hat oldal megkönnyíti a csavarást. Az anya csak egy hatod fordulatot vesz igénybe, hogy elérje a következő lapos párhuzamot. Egy kevesebb oldallal rendelkező anyacsavar felszerelése több időt vesz igénybe.

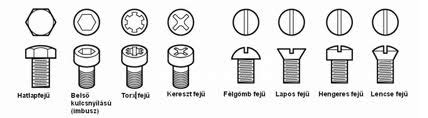

Különböző csavartípusok és fejformák

Minden csavart speciális alkalmazásokhoz terveztek. Az alábbiakban példákat mutatunk be a különböző típusú csavarfejekre:

• Menetes csavarok: Mindkét végén menettel rendelkezik, más néven tőcsavar.
• Emelőcsavar: Önzáró csavar domború fejjel és szögletes résszel alul. Emelőalkalmazásokhoz használható.
• Hatlapfejű csavarok: Hatoldalú fej jellemzi. Ezeknek a hatlapfejű csavaroknak rengeteg változata létezik.
• Ötlapú fejű csavar: Speciális csavar ötlapú fejjel.
• Tengelycsavar: Tengelyként vagy szárként működik, amely forgatható alkatrészt, például csapágyat képes megtartani.
• T-nyílású csavar: T-nyílásként is ismert. Bepattanó nyílásba helyezhető és az alkalmazott anyával a csavar elfordulás ellen rögzül. A gabonaemelő rendszerekben való eredeti használatáról kapta a nevét. Ma szerelősorokon, bútoroknál és különböző fogyasztói termékeknél használják.
• Karimás csavar: A karima alátétként működik a teher elosztásánál.
• Rejtett fejű csavar: Két felületet köt össze, miközben elrejti a csavart.
• Koronás anya: Az elfordulás megakadályozására sasszeg vagy huzal rögzíthető. A koronás anyán lévő geometria különbözteti meg a hornyolt anyától.
• Peremes anya: A csatlakoztatott szabadon forgó barázdált alátét csavarra szerelve feszíti az anyag felületét. A felső menetek torzítása záróhatást eredményez, így az anya ellenáll az ütés és rezgés miatti kilazulásnak.
• Műanyag benyomóanya: Műanyag benyomóanyát menetes csavarra szerelnek fel és kézzel, villáskulccsal vagy más szerszámmal meghúzzák. Csak kulccsal lazítható meg.
• Vakanya: Alakja azt jelenti, hogy felületének nagyobb része érintkezik az anyaggal, ami csökkenti a kilazulás esélyét.

Anyagok és felületkezelések

Az anyák és csavarok anyaga jelentős mértékben befolyásolja a szilárdságukat, korrózióállóságukat és általános teljesítményüket. Az ő anyaguk is lehet acél, alumínium, sárgaréz, avagy inox.

• Acél: A legelterjedtebb anyag, kiváló szilárdsági tulajdonságokkal.
• Alumínium: Könnyű, korrózióálló, de kevésbé erős, mint az acél.
• Sárgaréz: Jó korrózióállósággal rendelkezik, és esztétikus megjelenésű.
• Inox (rozsdamentes acél): Rendkívül ellenálló a korrózióval szemben, ideális kültéri és nedves környezetbe.

A felületkezelés is lehet natúr vagy horganyzott/galvanizált. A horganyzás egy védőréteget képez a fém felületén, amely megakadályozza a korróziót és növeli az élettartamot.

Szilárdsági osztályok és jelölések

A rajtuk lévő szám az anyacsavar szakítószilárdsági csoportját jelenti: 5, 6, 8, 10, 12. Azt a csoportot jelöli, amelyikkel az anya párosítható. A webshopok gyakran forgalmaznak a legtöbb esetben 8-as szakítószilárdságú anyákat.

A csavarok osztálya a rögzítő erősséget jelzi. A megfelelő rögzítőelem kiválasztásához elengedhetetlen a csavarosztály megértése. Jellemzően a csavarfejeken található azonosító jelölések magukban foglalják az osztályt és a gyártó jelölését.

Metrikus csavarok osztályozása (ISO)

A metrikus csavarok osztályozását „tulajdonságosztály” néven ismerik, és az International Standards Organization (ISO) határozza meg. Ez a rendszer két számot használ, ponttal elválasztva, emelt vagy süllyesztett számokkal a csavarfej tetején vagy oldalán. Például, mit jelent a 8.8-as osztály a csavarfejen? A számok a következőket jelentik:

• Első szám (pl. 8): A szakítószilárdságot jelöli MPa-ban kifejezve, osztva 100-zal. Tehát egy 8.8-as csavar szakítószilárdsága legalább 800 MPa.
• Második szám (pl. 8): Az első szám utáni szám azt jelzi, hogy a folyáshatár a szakítószilárdság hány százaléka. Például egy 8.8-as csavar folyáshatára a szakítószilárdságának 80%-a, azaz 0.8 * 800 MPa = 640 MPa.

Amerikai (SAE) csavarok osztályozása

Az Amerikai Autóipari Mérnökök Társasága (SAE) emelt vonalak sorozatát használja a csavarfejeken az erősség kommunikálására.

• 2-es fokozat: Nincs szükség jelölésre, mivel alacsony szakítószilárdsággal rendelkezik.
• 5-ös fokozat: Egy három radiális vonal. Ezeket a csavarokat jellemzően autóipari alkalmazásokban használják.
• 8-as fokozat: Hat radiális vonal. Jelzi a legmagasabb szilárdságú csavarokat.

Anyák osztályozása

A metrikus rendszerben a hatlapú anyán lévő egyetlen szám jelzi a tulajdonságosztályt. Egy csavaranya száma körülbelül 1/100-a a minimális szakítószilárdságnak MPa-ban kifejezve. A 9. tulajdonságosztályba tartozó csavaranya legalább 900 MPa szakítószilárdsággal rendelkezik.

Az SAE rendszerben az anyák „órajelzéssel” rendelkezhetnek. A vonal és a B fokozatú anyacsavarban lévő pont közötti kerületvonal 120°. C fokozatú anyához 60°. Néha az anyákat 2., 5., 8. fokozatúként is jelölik az ASTM A563 szabvány anyagspecifikációja alapján, mely szén- és ötvözött acél anyákhoz általános szerkezeti és mechanikai alkalmazásokhoz készült.

Fontos szilárdsági fogalmak

• Próbaterhelés: A csavar rugalmas alakváltozási tartományának határát jelenti. Ezen a ponton túl a csavar tartósan deformálódik.
• Szakítószilárdság: A legnagyobb erő, aminek a csavar törés előtt ellenáll.

Anyák és csavarok párosítása: A megfelelő anyagválasztás

Az anyák és csavarok meneteikkel együtt rögzíthetők. A menetprofil leggyengébb nyírósíkja az, ahol a meghibásodás elindul. Ez azt jelenti, hogy a leggyengébb anyag határozza meg a kapcsolat erősségét. A lényeg az, hogy az anyáknak és a csavaroknak ugyanabból az ötvözetből kell készülniük. Ha a biztonság kulcsfontosságú szempont az alkalmazásában, akkor azt szeretné, hogy az anya erősebb legyen, mint a csavar.

Az alátétek egyenletesen elosztják az anya terhelését és védik a rögzítendő felületet a sérüléstől. Sima felületet is biztosítanak az anyának, ami segít, hogy a rögzítők szorosak maradjanak, ahelyett, hogy kilazulnának. Ugyan abból az okból, amiért a menetes csavarokkal használja őket.

Menetméretek és szabványok

Az Amerikai Mechanikai Mérnökök Társasága (ASME) meghatározta a csavarok szabványspecifikációját. A csavarok durva menettel (UNC) vagy finom menettel (UNF) rendelhetőek. Ha a csavar feje azon a felületen ül, amelyre fel van szerelve, mérje meg a névleges hosszúságot az ASME B1.1, 10.1p és ASME B1.1, 10.1s szabványok szerint.

Gépcsavarmenetek hossza

A gépcsavarmenetek hosszának meghatározásához használja az alábbi egyenletet, ahol L a teljes csavarhossz, a dnom pedig a névleges csavarátmérő. A következő egyenletek használhatók az egységes hüvelykes menetméretek kiszámításához.

Metrikus menetméretek

Az ISO metrikus menetek méreteinek kiszámításához az alábbi egyenletek használhatók. A menetprofil H paraméteren alapul, amely az alapháromszög magassága. Az ASME B18.2.3.1M szabvány 7. szakaszában találhatóak a vonatkozó előírások.

CAD modellek és termékminták

A legtöbb megoldáshoz ingyenes CAD-ek állnak rendelkezésre, melyeket le lehet tölteni. Ingyenes termékmintákat is lehet kérni, hogy ellenőrizni lehessen, hogy a kiválasztott megoldás pontosan megfelel-e az igényeknek. Igényektől függetlenül gyors szállításra lehet számítani.
