A hajlítás az anyagmechanika egyik alapvető jelensége, amely során egy test külső erők vagy nyomatékok hatására deformálódik, jellemzően a hossztengelyére merőleges irányban. Ez a deformáció a test eredeti, egyenes vagy sík formájának megváltozását jelenti, görbületet eredményezve. A hajlítás jelenségének megértése kulcsfontosságú a szerkezetek tervezésében és méretezésében, hiszen a legtöbb mérnöki elem - gerendák, tengelyek, lemezek - valamilyen formában hajlító igénybevételnek van kitéve. A jelenség pontos leírása magában foglalja a belső feszültségek és alakváltozások elemzését, amelyek a külső terhelések hatására keletkeznek. A hajlítás komplex természete ellenére alapvető fizikai elveken és jól definiált matematikai képleteken keresztül írható le.
Alapvető Anyagmechanikai Fogalmak és A Hajlítás Mechanizmusa
A hajlítási jelenség megértéséhez először is tisztázni kell néhány alapvető anyagmechanikai fogalmat. Amikor egy gerendát hajlító nyomaték ér, az anyagban belső feszültségek és alakváltozások keletkeznek. A gerenda egyik oldala megnyúlik (húzott oldal), míg a másik oldala megrövidül (nyomott oldal). A feszültség (σ, szigma) az egységnyi felületre jutó belső erő, míg az alakváltozás (ε, epszilon) az anyag relatív méretváltozását jelenti. A hajlítás során a feszültség és az alakváltozás nem egyenletes az anyag keresztmetszetén. A hajlítás során az anyag viselkedését a rugalmassági modulus (E, Young-modulus) írja le, amely az anyag merevségét jellemzi. Ez az arány a normálfeszültség és a relatív alakváltozás között a rugalmas tartományban: E = σ / ε. A hajlítás alapvető mechanizmusának megértése elengedhetetlen a későbbi, komplexebb számításokhoz. A gerenda hajlításakor a külső terhelés hatására keletkező belső erők és nyomatékok egyensúlyban tartják a rendszert.
A hajlítás elmélete szerint a középső, ún. semleges réteg, amely a keresztmetszet súlypontján halad át, megtartja eredeti hosszúságát. Jól szemlélhetjük ezt a folyamatot, ha a hajlítandó test felületeire hossz- és keresztirányban vonalakat rajzolunk. Hajlítás után a vízszintes vonalak a hajlítás alakját követik, a külső vonalak megnyúlnak, a belsők pedig megrövidülnek. A gyakorlati vizsgálatok azt mutatják, hogy a semleges szál akkor vonul végig a munkadarab közepén, ha a görbületi sugár nagyobb, mint az anyagvastagság ötszörösé vagy egyenlő vele. A legtöbb hajlításnál a semleges szál sugara közelebb van a belső görbülethez, kb. a belső görbületi sugár és az anyagvastagság felének összege. A hosszúságváltozások folytán az anyagban belső erők keletkeznek, mégpedig a belső oldalon nyomó-, a külső oldalon húzófeszültségek. Hajlítás közben ezeket a belső erőket le kell győzni. Az erők a széleken a legnagyobbak, befelé haladva csökkennek és a semleges szálhoz érve teljesen eltűnnek.
A Hajlítási Jelenségek Osztályozása
A hajlítás jelenségét többféleképpen osztályozhatjuk a terhelés jellege és a gerenda geometriája alapján:
- Tiszta hajlítás (Pure Bending): Akkor beszélünk tiszta hajlításról, ha egy gerendaszakaszon csak hajlítónyomaték hat, és nincs jelen nyíróerő. Tiszta hajlításról beszélünk, ha a rúd egy adott szakasza csak hajlításra van igénybe véve. Hajlításnál a rudak véglapjain két azonos nagyságú, de ellentétes értelmű erőpár jelentkezik úgyhogy az erőpár a rúd geometriai tengelyének síkjában helyezkedik el. A tiszta hajlításkor működő erőpárok geometriai tengelyének síkját terhelési síknak nevezzük.
- Egyszerű hajlítás (Simple Bending): Ez a leggyakoribb eset, amikor a hajlítónyomaték mellett nyíróerő is jelen van a gerendában.
- Ferdesíkú hajlítás (Unsymmetrical Bending): Akkor fordul elő, ha a hajlítónyomaték hatásvonala nem esik egybe a keresztmetszet fő tehetetlenségi tengelyeinek egyikével.
Gerendaelméletek: Euler-Bernoulli és Timoshenko
A hajlítási jelenségek elemzésének alapja az Euler-Bernoulli gerendaelmélet, amelyet gyakran egyszerűen klasszikus gerendaelméletnek is neveznek. Ez az elmélet kiválóan alkalmazható vékony, hosszú gerendák vizsgálatára, ahol a nyíróhatások elhanyagolhatóak. Az Euler-Bernoulli elmélet a nyíróalakváltozásokat elhanyagolhatónak tekinti, de valójában az egyszerű hajlítás során a hajlítónyomaték mellett nyíróerő (V) is ébred a gerendában.
Amikor a gerenda vastagabb, vagy a nyíróhatások jelentősebbek (pl. rövid gerendák vagy kompozit anyagok esetén), az Timoshenko gerendaelmélet pontosabb modellt nyújt. Ez az elmélet feloldja az Euler-Bernoulli elmélet azon feltételezését, hogy a keresztmetszetek a hajlítás után is merőlegesek maradnak a semleges tengelyre. A Timoshenko elmélet bevezet egy további változót, a keresztmetszet elfordulását, és figyelembe veszi a nyírórugalmassági modulust (G).
Feszültségek és Alakváltozások Hajlításkor
A hajlítás során ébredő feszültségek megértése és kiszámítása alapvető a szerkezetek biztonságos méretezéséhez. A megnyúlás, illetve a rövidülés annál nagyobb, minél messzebb vannak a szálak a test geometriai tengelyétől. A megnyúlt és megrövidült szálak között helyezkednek el azok a szálak amelyeknél nem történt hossz változás. Ezeket a szálakat semleges szálaknak nevezzük és ezek egy semleges felületet alkotnak, amelyet semleges rétegnek nevezünk. A terhelés síkja és a semleges felület metszete határozza meg a semleges illetve rugalmas vonalat amely keresztül halad az összes keresztmetszet súlypontját.
Mielőtt a feszültséget számítanánk, meg kell határozni a semleges tengely helyét. A semleges tengely az a vonal a keresztmetszetben, ahol a hajlítási normálfeszültség és alakváltozás nulla. Aszimmetrikus keresztmetszetek esetén is a súlyponton halad át a semleges tengely, de a hajlítási feszültségeloszlás aszimmetrikus lesz a súlyponttól mért távolság függvényében. A semleges szál a keresztmetszet súlypontján megy át.
Hajlítási normálfeszültség
A hajlítási normálfeszültség (σx) a semleges tengelytől való távolság függvényében változik. Az egyenes rúd egyenes hajlításánál a rúdban keletkező feszültségek számítására szolgáló összefüggés a következő:
σx = (M * y) / I
Ahol:
- σx: A hajlítási normálfeszültség (Pa vagy N/m²).
- M: A hajlítónyomaték (Nm).
- y: A semleges tengelytől mért távolság a vizsgált pontig (m).
- I: A tehetetlenségi nyomaték (m⁴).
Ez a képlet mutatja, hogy a feszültség lineárisan változik a semleges tengelytől mért távolsággal (y). A hajlításnál fellépő hajlítófeszültség tehát a semleges száltól mért y távolságtól függően lineárisan változik. Felületi feszültségnek a szélső szálban ébredő feszültséget értjük.
A tehetetlenségi nyomaték (I) kulcsfontosságú paraméter a hajlítási számításokban, mivel ez jellemzi a keresztmetszet merevségét a hajlítással szemben. Minél nagyobb az I értéke, annál ellenállóbb a gerenda a hajlító igénybevétellel szemben. A tehetetlenségi nyomaték vagy másodrendű nyomaték, hajlításnál a hajlítás tengelyére vonatkoztatott geometriai jellemző. Az egyszerűbb keresztmetszetű tartók másodrendű nyomatékait táblázatból vehetjük ki.
A maximális hajlítási feszültség a semleges tengelytől legtávolabbi pontokon lép fel, ahol y = ymax. Ezt a feszültséget a felületi feszültségnek is nevezik.

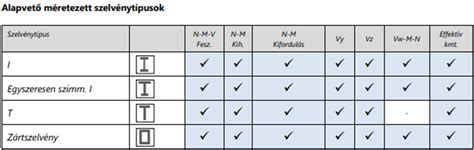

Szelvény modulus
A szelvény modulus egy fontos tervezési paraméter, mivel közvetlenül összefügg a gerenda hajlítási ellenállásával. A szimmetrikus szelvényeknél bevezetjük a két geometriai jellemző összevonását a számítások egyszerűsítése érdekében. A másodrendű nyomaték és a szélső szál távolságának hányadosa a keresztmetszeti tényező (W).
W = I / ymax
Ekkor a maximális hajlítási feszültség a következőképpen írható fel:
σx,max = M / W
Ahol W a keresztmetszeti tényező (m³). A keresztmetszetet terhelő nyomaték, és a keresztmetszeti tényező hányadosa adja a maximális feszültséget.
Nyírófeszültség hajlításkor
Az Euler-Bernoulli elmélet a nyíróalakváltozásokat elhanyagolhatónak tekinti, de valójában az egyszerű hajlítás során a hajlítónyomaték mellett nyíróerő (V) is ébred a gerendában. A nyírófeszültség eloszlása a keresztmetszetben nem lineáris, és a semleges tengelyen maximális, míg a külső felületeken (ahol a hajlítási normálfeszültség maximális) nulla. A nyírófeszültség (τ) kiszámítása a következő képlet segítségével lehetséges:
τ = (V * Q) / (I * b)
Ahol:
- τ: A nyírófeszültség (Pa vagy N/m²).
- V: A nyíróerő (N).
- Q: Az elsőrendű nyomaték (statikai nyomaték) a semleges tengelyre vonatkoztatva (m³).
- I: A tehetetlenségi nyomaték (m⁴).
- b: A keresztmetszet szélessége a vizsgált pontban (m).
Ahol Q az elsőrendű nyomaték a semleges tengelyre vonatkoztatva. Például egy téglalap keresztmetszet esetén (szélesség b, magasság h) az elsőrendű nyomaték a semleges tengelytől y távolságra: Q = b * (h/2 - y) * (y + (h/2 - y)/2). Ahol A a teljes keresztmetszeti terület (A = b * h).
Tiszta homogén húzás-nyomás magyarázat
Gerendák Lehajlása (Deformációja)
A gerendák lehajlása, azaz a deformáció mértéke kritikus fontosságú a szerkezetek tervezésében. Nemcsak az esztétikai szempontok miatt, hanem a működőképesség és a biztonság miatt is. A gerenda lehajlásának meghatározására a hajlítási differenciálegyenlet szolgál:
E * I * (d²y / dx²) = M(x)
Ennek az egyenletnek a kétszeres integrálásával határozható meg a gerenda lehajlásának függvénye, y(x).
Lehjlás számítási módszerek
- Kétszeres integrálás módszere: Ez a legközvetlenebb módszer, amely a hajlítási differenciálegyenlet kétszeres integrálásán alapul.
- Szuperpozíció elve: Lineárisan rugalmas rendszerekben a különböző terhelések okozta lehajlások összegezhetők.
- Feszültségi energia módszerek (pl. Castigliano tétel): Ezek a módszerek az energia megmaradás elvén alapulnak, és különösen hasznosak komplex terhelési esetekben.
Ezek a képletek mutatják, hogy a lehajlás erősen függ a gerenda hosszától (L³), a terheléstől (P), valamint az anyag (E) és a keresztmetszet (I) merevségétől. Görbületi sugárnak a semleges szál M hajlító nyomaték hatására bekövetkező alakváltozását értjük.
Nyíróerő és Hajlítónyomaték Diagramok
A hajlítási feszültségek és a lehajlás kiszámításához elengedhetetlen a gerendában ébredő hajlítónyomaték (M) és nyíróerő (V) eloszlásának ismerete a gerenda hossza mentén. Ezen belső erők és nyomatékok eloszlását a statikai egyensúlyi egyenletekből lehet meghatározni.
A nyíróerő (V) és a hajlítónyomaték (M) közötti kapcsolatot a következő differenciálegyenletek írják le:
dV/dx = -w(x)dM/dx = V(x)
Ahol w(x) a gerendára ható megoszló terhelés intenzitása. Ez a kapcsolat azt jelenti, hogy a nyíróerő diagram meredeksége a megoszló terhelés intenzitását adja meg, míg a hajlítónyomaték diagram meredeksége a nyíróerőt.
Diagramok ábrázolása és elemzése
A kapott függvények alapján fel kell rajzolni a V(x) és M(x) diagramokat. A diagramok elemzésével könnyen azonosíthatók a gerenda kritikus pontjai, ahol a legnagyobb nyíróerők és hajlítónyomatékok jelentkeznek. Egy kéttámaszú tartót hajlítónyomaték terhel. A tartóra ható erők megegyeznek a teljes támaszközben. Az a tengely, amely körül a keresztmetszetek elfordulnak.
Anyagok Viselkedése Hajlításkor: Rugalmas és Képlékeny Tartomány
A hajlítás során az anyagok különbözőképpen viselkedhetnek a terhelés mértékétől függően.
Rugalmas hajlítás
A rugalmas hajlítás során az anyag deformációja reverzibilis, azaz a terhelés megszüntetésével a test visszanyeri eredeti alakját. Ebben a tartományban érvényes a Hooke-törvény, és a feszültség-alakváltozás diagram lineáris. A rugalmas tartomány határa a folyáshatár (σF vagy ReH). Rudak normál igénybevétele esetén egy keresztmetszeten belül állandó a feszültség eloszlása, így ha ez a feszültség eléri a folyáshatárt, akkor a teljes keresztmetszet megfolyik és a rúd elveszíti teherviselő képességét. Más a helyzet hajlítás vagy csavarás esetén.
Tekintsünk egy prizmatikus rudat, melynek igénybevétele tiszta hajlítás. Rugalmas alakváltozás esetén a rúdban ébredő maximális hajlító feszültség a Navier-képlet alapján:
σmax = M / W
Képlékeny (plasztikus) hajlítás
Ha a terhelés tovább növekszik, és a maximális hajlítási feszültség meghaladja az anyag folyáshatárát, akkor az anyag belép a képlékeny (plasztikus) tartományba. A képlékeny hajlítás során a feszültségeloszlás a keresztmetszetben megváltozik. Míg a rugalmas tartományban lineáris az eloszlás, a folyáshatár elérése után a külső rétegek „megfolynak”, és a feszültség egyenletesebbé válik a keresztmetszet egy részén. A plasztikus csukló kialakulása fontos a szerkezetek végső teherbírásának elemzésében, mivel ez jelzi a szerkezet összeomlásának kezdetét. A képlékeny tervezés kihasználja az anyagok plasztikus viselkedését, lehetővé téve a nagyobb terhelések elviselését, mint a tisztán rugalmas tervezés.

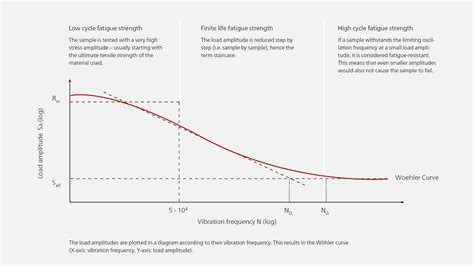

Fáradás és Hajlítási Igénybevétel
A szerkezeti elemeket gyakran ismétlődő, ciklikus terhelésnek vetik alá. Ilyen körülmények között a hajlítási igénybevétel fáradáshoz vezethet, ami az anyag törését okozza, még akkor is, ha a maximális feszültség jóval az anyag folyáshatára alatt marad. A fáradás jelenségét az úgynevezett S-N görbék (Wöhler-görbék) írják le, amelyek a feszültségamplitúdó (S) és a töréshez vezető ciklusok száma (N) közötti kapcsolatot mutatják.
A hajlítási fáradás különösen kritikus a tengelyek, rugók és egyéb gépipari alkatrészek tervezésénél, ahol a folyamatosan változó hajlítónyomatékok jelentős stresszkoncentrációt okozhatnak a geometriai éleknél, furatoknál vagy felületi hibáknál. A fáradás elleni védekezés magában foglalja a megfelelő anyagválasztást, a felületkezeléseket (pl. shot peening, nitridálás), valamint a tervezés során a stresszkoncentrációk minimalizálását.

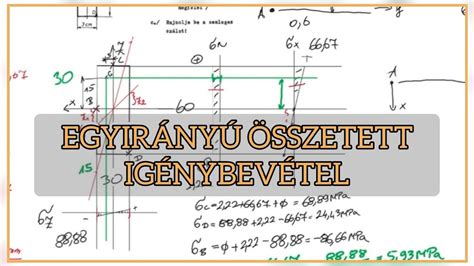

Kombinált Igénybevételek: Hajlítás és Tengelyirányú Erő
Gyakran előfordul, hogy egy szerkezeti elem nemcsak hajlító, hanem tengelyirányú nyomó vagy húzó igénybevételnek is ki van téve. Ebben az esetben a feszültségek szuperponálódnak. Az eredő normálfeszültség a következőképpen számítható:
σx,eredő = (F / A) ± (M * y / I)
Ahol:
- F: A tengelyirányú erő (N).
- A: A keresztmetszeti terület (m²).
- M: A hajlítónyomaték (Nm).
- y: A semleges tengelytől mért távolság (m).
- I: A tehetetlenségi nyomaték (m⁴).
A plusz/mínusz jel arra utal, hogy a hajlítási feszültség a keresztmetszet egyik oldalán húzó, a másikon nyomó. A tengelyirányú erő eltolja az eredő feszültségeloszlást, ami azt eredményezheti, hogy a semleges tengely elmozdul, vagy akár az egész keresztmetszet húzott vagy nyomott állapotba kerül.
Hajlítás és Kihajlás (Buckling) Közötti Különbség
Fontos különbséget tenni a hajlítás és a kihajlás (buckling) jelensége között.
- Hajlítás: Külső, a hossztengelyre merőleges erők vagy nyomatékok hatására bekövetkező deformáció. A terhelés növelésével a deformáció (görbület) arányosan növekszik.
- Kihajlás: Hosszú, vékony, nyomott rudak (oszlopok) hirtelen, oldalirányú deformációja, amely akkor következik be, ha a nyomóerő elér egy kritikus értéket (Euler-féle kritikus erő). A kihajlás egy stabilitási probléma, ahol a rúd elveszíti egyensúlyát az eredeti, egyenes alakjában, és hirtelen oldalirányú elmozdulást szenved.
Az Euler-féle kritikus erő (Fkr) képlete:
Fkr = (π² * E * I) / Lk²
Ahol:
- Fkr: A kritikus kihajlási erő (N).
- E: Rugalmassági modulus (Pa).
- I: Tehetetlenségi nyomaték (m⁴).
- Lk: A kihajlási hossz, amely a támasztási feltételektől függ (pl. Lk = L csuklós végű oszlop esetén, Lk = 0.5 * L befogott végű oszlop esetén).
Ez a képlet rávilágít, hogy a kihajlási ellenállás is nagymértékben függ a tehetetlenségi nyomatéktól, akárcsak a hajlítási merevség.
Gyakorlati Hajlítási Technológia és Anyagjellemzők

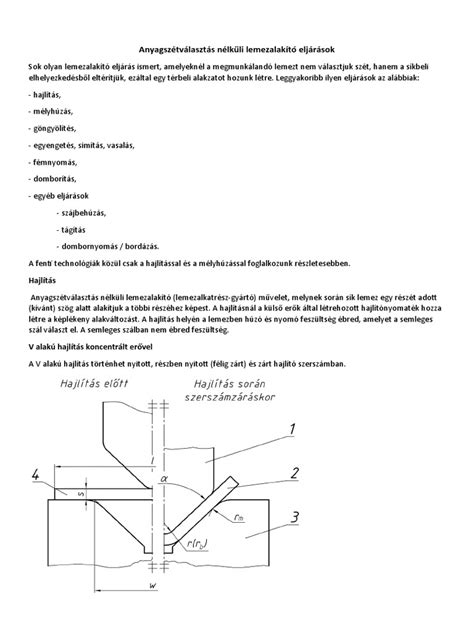

A termelési gyakorlatban sokszor szükség van arra, hogy idomanyagokat, lemezeket, csöveket megfelelő szögben vagy ívben meghajlítsunk. Hajlításkor az anyagot alkotó kristályok a külső erők hatására egymáson elcsúsznak. Az anyagrészecskéket a húzóerő megnyújtja, a nyomóerő viszont zömíti. A hajlításnál keletkező húzó- és nyomófeszültségek az anyag keresztmetszetét megváltoztatják.
A hajlítás keresztmetszetének alakváltozása függ:
- az r hajlítási sugártól (minél kisebb az r hajlítási sugár, annál nagyobb az alakváltozás);
- az a hajlítási szögtől (minél kisebb az a. Minél nagyobb az anyag alakváltozása, annál nagyobb változás megy végbe a szemcseszerkezetben).
Az ennek következtében fellépő belső feszültségek az anyag szilárdsági tulajdonságait annyira csökkenthetik, hogy az selejtté válik.
Hajlításkor figyelembe kell venni az anyag rugalmasságát, mert a hajlítóerő megszűnése után minden anyag kissé visszarugózik. Meghatározott hajlítási szög elérésére tehát kissé túl kell hajlítani az anyagot. Az anyagnak a hajlítással szemben való ellenállását hajlítás előtti hevítéssel csökkenthetjük. Ez a melegen való hajlítás egyik előnye, szemben a hideg hajlítással.
A hajlításhoz szükséges erő nemcsak az anyagtól és keresztmetszeti területétől függ, hanem ennek alakjától is. Vegyünk egy példát. Két ugyanolyan anyagból készült egyforma laposacélt (vastagsága a, szélessége b) meghajlítunk, az egyiket szélesebb, a másikat keskenyebb lapjának síkjában. Az egyik esetben a/2, a másikban b/2 a keresztmetszet széleinek távolsága a semleges száltól. Ebből is látható, hogy a tehetetlenségi nyomaték, és ezáltal a hajlítási ellenállás jelentősen eltérhet.
Alkalmazási területek és jövőbeli kihívások
A hajlítás jelenségének megértése és a kapcsolódó képletek ismerete alapvető fontosságú a modern mérnöki tervezés szinte minden területén.
Építőmérnöki gyakorlat
Az építőmérnöki gyakorlatban a gerendák, födémek, oszlopok és hidak tervezése során a hajlítási ellenállás és a lehajlás korlátozása az egyik legfontosabb szempont. A vasbeton szerkezetekben a beton a nyomást, a betonacél a húzást veszi fel, optimalizálva a hajlítási ellenállást.
Gépgyártás
A gépekben számos alkatrész van kitéve hajlító igénybevételnek: tengelyek, karok, rugók, fogaskerekek. Itt nemcsak a statikus hajlítási ellenállás, hanem a fáradással szembeni ellenállás is kritikus, mivel a gépek gyakran ciklikus terhelésnek vannak kitéve.
Járműipar
Az alvázak, karosszériák, szárnyak és futóművek mind olyan elemek, amelyek jelentős hajlító igénybevételnek vannak kitéve.
Modern kihívások és fejlett elemzési módszerek
A klasszikus gerendaelméletek a legtöbb esetben elegendő pontosságot biztosítanak, de bizonyos modern szerkezetek és anyagok esetén további kihívások merülnek fel:
- Kompozit anyagok: A kompozit anyagok (pl. szénszálas erősítésű műanyagok) anizotróp tulajdonságai miatt a hajlítási viselkedésük komplexebb, mint a hagyományos fémeké.
- Geometriai nemlinearitás: Nagy deformációk esetén az Euler-Bernoulli elmélet feltételezései már nem érvényesek. Ilyenkor figyelembe kell venni a szerkezet alakváltozásának hatását a terhelésre és a merevségre.
- Rezgések és dinamikus terhelések: Dinamikus hajlító terhelések esetén a rezonancia jelensége kritikus lehet, ami katasztrofális meghibásodásokhoz vezethet.
Ezeknek a kihívásoknak a kezelésére a modern mérnöki gyakorlatban egyre gyakrabban alkalmazzák a végeselemes analízist (FEA). Az FEA szoftverek lehetővé teszik a komplex geometriájú, anyagú és terhelésű szerkezetek hajlítási viselkedésének szimulálását, pontosabb feszültség- és alakváltozás-eloszlásokat szolgáltatva, mint a klasszikus képletek.
