Az EPROM (Erasable Programmable Read-Only Memory) chipek programozása a retro-számítástechnika és a beágyazott rendszerek világának egyik legizgalmasabb területe. A folyamat, amely során digitális adatokat rögzítünk egy nem felejtő memóriában, számos technikai akadályt gördít a hobbifejlesztők elé. A TMS2532A, 2716, 2764 vagy akár a nagyobb 27512-es típusok kezelése során nem csupán a hardveres interfész, hanem a kritikus időzítések és a pontos feszültségszintek is alapvető szerepet játszanak.
Az EPROM programozás elméleti alapjai
Az EPROM égetése alapvetően egy nagyfeszültségű impulzusok vezérlésn alapuló folyamat. A korai, párhuzamos portos (LPT) megoldásoknál a PC közvetlen vezérlése gyakran vezetett instabilitáshoz, mivel egy operációs rendszeren futó szoftver képtelen garantálni a mikroszekundumos pontosságú időzítéseket. Ha egy 50 ms-os programozási impulzus a Windows egy háttérfolyamata miatt 100-200 ms-ra nyúlik, az a chip visszafordíthatatlan károsodásához vezethet.
A modern megközelítések ezért a "smart" égetőket preferálják, ahol a vezérlő (például egy PIC vagy egy Arduino Nano) végzi a tényleges impulzus-generálást. A PC feladata ekkor már csak a kommunikáció: a hexadecimális állomány elküldése és a paraméterek beállítása.
How an EPROM Works

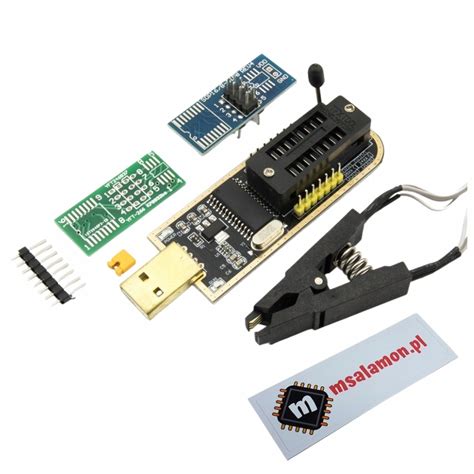

Hardveres kihívások és lábkompatibilitás
A TMS2532A és a 2732A közötti lábkiosztási különbségek gyakran okoznak fejtörést. Míg az 1987-es Texas Instruments katalógusok szerint a TMS2532 25V-os, a 2732A pedig 21V-os programozási feszültséget igényel, a gyakorlatban a kompatibilitás nem mindig egyértelmű. A fejlesztők gyakran kényszerülnek "átmadzagolásra" vagy speciális adapterek készítésére, hogy a ZIF (Zero Insertion Force) foglalat univerzálisan kezelhesse a különböző gyártók (Hitachi, TMS, Intel) termékeit.
A hüvelysor-tüskesor alapú moduláris kialakítás kiváló alternatívája a fix jumperelésnek. Ez a megoldás lehetővé teszi, hogy egyetlen vezérlőpanelen keresztül szinte bármilyen lábszámú eszközt illesszünk a rendszerhez, elkerülve a bonyolult kábelezést.
A szoftveres kommunikáció és az USB-soros átalakítás
Az USB-s interfészek alkalmazása során a legfőbb kérdés az időzítés bizonytalansága. Amennyiben az USB-kommunikáció a bitbanging (közvetlen lábvezérlés) parancsokat közvetíti, a rendszer sérülékeny lesz. A biztonságos út az, ha az égető mikrokontrollere puffereli az adatokat, és a PC-től érkező "kettőspont" (:) parancsot követően, saját belső időzítése szerint hajtja végre az írást vagy ellenőrzést.
A szoftveres oldalon a "full speed USB HID" implementációja (például 16F1455 vagy 18F4550 chipekkel) stabilabb kapcsolatot kínál, mint a hagyományos USB-UART konverterek, amelyeknél a meghajtóprogramok (DLL-ek) hiánya vagy verzióütközései gyakran megakasztják a fejlesztést.
Hibakeresés és a "Verify" jelentősége
Az EPROM égetés legkritikusabb lépése a visszaellenőrzés (Verify). A tapasztalatok azt mutatják, hogy a sikeres írási üzenet önmagában nem garantálja a helyes adatot. A címzési anomáliák vagy a CE (Chip Enable) láb hibás inicializálása miatt az írási ciklus nem teljesül, vagy nem a megfelelő címen történik.
Fontos szempont:
- Az EPROM-ok többsége megköveteli, hogy a visszaellenőrzés során a Vpp láb az írási feszültségen maradjon.
- A szoftveres hibaüzenetek hiánya (pl. amikor a PC "Writing successful" üzenetet küld, miközben a hardver hibát észlelt) a leggyakoribb oka az égetési kudarcnak.
- A "csupasz" mikrokontroller használata tesztkörnyezetként segít kizárni a szoftveres hibákat, mielőtt a drága EPROM-okat élesben tesztelnénk.
Közösségi fejlesztés és nyílt forráskódú jövőkép
A közösségi alapú fejlesztés, ahol a kapcsolási rajzok és a vezérlőprogramok (firmware) nyíltak, lehetővé teszi az eszközök folyamatos továbbfejlesztését. A 29xx sorozatú Flash memóriák vagy a 16-bites 27C1024-es memóriák kezelése is csupán szoftveres kérdés, ha a hardveres alapok (a ZIF foglalat rugalmas átirányítása) már készen állnak. A MIKROPO-MAX+ típusú, több foglalatos rendszerek is azt bizonyítják, hogy a modularitás a kulcs a 2716-tól az 59C11-ig terjedő széles skála lefedéséhez.
