Világunkban természetes, hogy elektromos berendezések tömkelege vesz minket körül. De kevesen tudják, hogy ezek a készülékek mindegyike elektromágneses zajt kelt. Ezt egy egyszerű méréssel ki lehet mutatni, sőt fejhallgatón keresztül meg is lehet hallgatni. Az egyik ilyen szempont az elektromágneses zajszennyeződés. Az emberi agy működését nem képes a mai technológia pótolni. Ami egy zajos környezetben egy ép halló ember számára érthető, addig a hallókészülék mikrofonján keresztül érkező hang érthetetlenné válik. Évtizedek óta tartó folyamatos fejlesztéseknek köszönhetően jutott el a technika a mai szintre. Az analóg hallókészülékek helyét lassan, de biztosan a digitális jelfeldolgozású készülékek veszik át. Minden hallókészülék fejlesztő laboratórium célja, hogy megközelítsék a tökéletes természetes hangzást.
Az indukciós hurok, vagy más néven indukciós hallássegítő, egy olyan akadálymentesítő hangrendszer, amit a hallókészüléket viselő emberek használhatnak a jobb beszédmegértés érdekében. A zajos helyeken, mint például egy zsúfolt teremben vagy egy visszhangos helyen, elhangzó és a távolról érkező hangok a hallókészüléket viselők számára érthetetlenek. Ennek oka, hogy ezek a készülékek gyakran minden hangot ugyanannyira felerősítenek, a beszédet és a háttérzajt egyaránt. Az indukciós hurok elkülöníti a hallani kívánt hangot a háttérzajtól, és egy mágneses téren keresztül csak a tiszta hangot juttatja el a hallókészülékbe. Zajos, visszhangos, vagy a távolról érkező hangok a hallókészülék viselő hallássérültek számára érthetetlenné válnak. A hallókészülékek célja nem a teljes emberi hallás tartomány visszaadása, hanem a hiányzó beszéd frekvenciák megfelelő hangszínben, hangerőben történő pótlása.
Az Indukciós Hurok Működési Elve és Rendszerelemei
Az indukciós hurok rendszer négy részből áll. Elsőként egy mikrofon felveszi a beszédet. Ezt követően egy erősítő feldolgozza a beérkező hangokat, és kiszűri belőle a környezeti zajt. Az erősítőből a jelet bevezetik egy sodrott réz vezetékbe. Maga a hurok egy meghatározott területen (például egy tanteremben, egy ügyfél-kiszolgáló pult körül) körbefutó vezeték, ami antennaként működve mágneses jelet sugároz a hallókészülékre. Végül a hallókészülék ezt a jelet a "T" (Telecoil) beállítással érzékeli. A legtöbb hallókészülék belsejében található egy telefontekercs, ami felveszi a mágneses jelet.
Az indukciós erősítő rendszer a leghatékonyabb megoldás a hallássérültek részére, mely nem diszkriminálja őket. A mágnesesen létrehozott mezőben a jelszint mindenhol egyforma, nincsenek erősebb, gyengébb pontok, illetve nulla jelszinttel rendelkező helyek. A mágneses mező a hurok belső területén a legerősebb. A mágneses mező a telefontekercsben feszültséget indukál, melyet a hallókészülék erősítője értelmezhető hanggá dolgoz fel és közvetíti a hallókészülék hangszóróján keresztül a dobhártyához.
Az indukciós hurok adóegységét a beszélő személy használja. Az adóegységet az övre, a hozzá tartozó mikrofont az inggallérra csíptetve a beszélő személy keze szabad maradhat, nem gátolja munkája végzésében. Így viselete, használata kényelmes. A rádiófrekvenciás adó és vevő készülék között egy egyirányú kommunikáció hozható létre, mely segítségével a hallókészüléket viselő személy a hangforrásból érkező hangot a környezet zajainak kizárásával tisztán juttatja el a hallókészüléket viselő személy saját hallókészülékébe. A vevőegységhez tartozó nyakba akasztható indukciós hurok a fej körül egy 30cm-es körzetben hozza létre a mágneses mezőt. Ezen a mágneses mezőn keresztül vezetékes összeköttetés nélkül jut el a hang a hallókészülék T telefontekercsébe.
Hogyan működik a hallóhurok (indukciós hurok, T-hurok vagy AFILS), hogy segítsen a halláskárosodásban szenvedőknek?
Az Indukciós Hurok Rendszerek Típusai és Alkalmazási Területei
Az indukciós hurkok létesítésére, alkalmazási területeire rendkívül sok mód nyílik akár magán-, akár közcélra kerülnek kiépítésre. Otthoni célra is használhatóak, mint például a hi-fi rendszer, televízió, vagy bármilyen más hangforrás csatlakoztatása.
Fixen Telepített Indukciós Hurkok
A fixen telepített indukciós hurkot a legtöbb esetben alkalmazzuk. Egy intézmény kijelölt helyiségét a helyi adottságoknak megfelelően és az előzetes tervezés alapján, az ideális alakzatban alakítjuk ki az indukciós hurkot. Ez rögzített, meghatározott helyen elhelyezett, általában a falon, vagy a padlón kiépített induktív hurkot jelent, ahol a mikrofon a beszélőnél kerül elhelyezésre (pénztárak, bankok, üvegfallal elválasztott ügyintéző helyiségek esetében a pultnál). Előnye, hogy nagy a hatótávolsága, az indukciós hurok mágneses terén belül bármennyi hallókészülék képes fogadni a jeleket. Csatlakoztatható már meglévő hangosító rendszerekhez, de akár riasztó-, vagy tűzjelző rendszerekhez is. Kialakításánál az egyetlen hátrány (amennyiben annak tekinthető), hogy megtervezéséhez és kivitelezéséhez szakember igénybevétele szükséges.

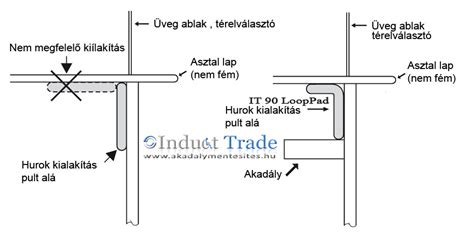

Nem szükséges az egész területet lefedni. Csak arra a területre kell a fedettséget biztosítani, ahol a hallgatók tartózkodnak. Fontos eldönteni, hogy melyik szükséges, és melyik a szükségtelen terület. Az indukciós erősítővel egy, vagy akár egyszerre több hangforrásból, a prioritás szabályzásának lehetőségével közvetlenül az indukciós hurkon belül létrejött mágneses mezőn keresztül, egy egyirányú információközlés hozható létre. Ideális választás az olyan felhasználási szituációkban, ahol a hallókészülék viselő nagyobb távolságra van a beszélő személytől, vagy a közvetített hang hangforrásától.
A mágneses mező a hurok belső területén a legerősebb. A fém csökkenti az erősítőből kiáradó mágneses tér erősségét. A fémnek a magasabb frekvenciákra nagyobb hatása van. Korrekció nélkül a jel nem lesz megfelelő. A legtöbb erősítőn van fém veszteség korrektor, mellyel optimálisan beállítható a fém hatásának korrekciója.
Hordozható Indukciós Hurkok
Ahol a vezetékes indukciós hurok kiépítése nem oldható meg, vagy túl költséges, esetleg csak 1-2 hallássérültre lehet számítani, ott megoldást jelenthet a hordozható indukciós hurok. A berendezések működése frekvenciamodulált rádióhullámok, illetve az ezeket használó adó-vevők segítségével történik. Egy adóból és egy vagy több vevőből állnak. Az adó a telepített induktív rendszer indukciós hangerősítőjéhez hasonlóan fogadja a hangforrás (pl. mikrofon) jelét, majd a jelfeldolgozást követően rádiós úton szétsugározza a hangjeleket a környezetébe. Az adó jeleit érzékelik a hallássérülteknek átadott vevőkészülékek, amik a hallássérültek nyakába akasztott személyi induktív hurkok segítségével továbbítják a hangjeleket a hallókészülékhez. Ezt a megoldást egy adott intézmény bármely pontján lehet használni.
Az ITS-100 egy kompakt mobil indukciós hurok erősítő. Az adó és a vevő készülék mérete nem nagyobb egy cigarettás doboznál. Az ITS-100 adóegységén egy mikrofon és egy vonalbemenet is található. Ezek alkalmassá teszik a rendszert bármilyen hangforrásból érkező hang továbbítására FM jelen keresztül.
Az Indukciós Hurok Rendszerek Telepítése és Optimalizálása
Tervezésnél figyelembe kell venni néhány állandó alapvető szabályt. Ezen szabályok egyike, hogy figyelembe kell venni az egymáshoz közelebb eső hurkok megengedett maximális távolságát. Törekedni kell az elektromágneses térerőre vonatkozó irányelvet 400mA/m. Ezt az egységet határozták meg a OdB mérési pontnak az indukciós mágneses mező mérőműszereken, tehát 400mA/m=OdB. A megengedett tűrés +-3dB. Az indukciós hurkot soha ne fejmagasságba telepítse.
Az induktív hurok az indukciós hangerősítőből kiinduló, majd ugyanoda visszatérő áramvezető fémszálakból kialakított vezetékhurkot jelenti. Ezt a hurkot az akadálymentesítésre kerülő helyiség falai mentén körbe kell vezetni. A hurkot alkotó vezetéket lehet kábelcsatornába bújtatva a falra szerelni, a padlószőnyeg alá a földre fektetni, de a kábelvezetés történhet a mennyezetre, vagy az álmennyezet alá szerelve is. A legideálisabb a falra szerelt, nagyjából 1-1,5 méter magasságba történő elhelyezés, mert ezzel az ülő ember fülmagasságába kerül a vezeték. Az indukciós hurkok elhelyezése és kialakítása minden esetben a helyiség adottságaitól, illetve esztétikai szempontoktól függ. A hurok elhelyezés tervezésénél figyelembe kell venni azt is, hogy az indukciós hurok valamennyit kifelé is sugároz, így gondos tervezést igényel több, egymással szomszédos helyiségben (például tantermekben) elhelyezésre kerülő indukciós hurok kiépítése.
A Telepítés Kritikus Lépései
Telepítés előtt a helyszín elektromágneses zaj szintjének mérése: Amennyiben az adott helyiségben túl nagy az elektromos hálózatok által gerjesztett mágneses zaj, az indukciós rendszer telepítése értelmetlenné válik. Az indukciós erősítő telepítés után a mágneses mezőn közvetített hang az elektromágneses zajtól oly mértékben válik szennyezetté, hogy a közvetített hang nem lesz jobb minőségű, mintha a hallókészülék a mikrofonon keresztül venné a környezet hangjait.
A hangszín kalibrálása: Ez a második, de kiemelkedően fontos kritérium a mindenki számára használhatóság érdekében. Egy hallásvizsgálat során elkészült Audiogrammból látható, hogy a hallássérült személynek mely frekvencia tartományban milyen hallásvesztése van. Ezek egymástól szélsőségesen eltérőek lehetnek. Az Audiológus, hallásakusztikus a hallókészülék illesztésénél a hiányzó frekvenciákat hivatott pótolni, hogy a lehető legjobban megközelítse az ép hallás tartományát. Egyes emberek számára a mély, mások számára a magas hangok elvesztését kell pótolni. Miután a hallókészülék illesztése megtörtént, elvileg a hallókészülék a környezeti hangokból különböző frekvenciákat, eltérő mértékben közvetíti a dobhártya felé. Ha az indukciós erősítő mély, közép és magas hangjai nincsenek megfelelően kalibrálva, könnyen előfordulhat, hogy egy pl. magas fémtartalmú helyiségekben a mágneses mező tulajdonságai megváltoznak. A magas frekvenciás hangok elnyelődnek és nem jutnak el a célig. Ennek kiküszöbölésének érdekében az EU indukciós erősítő gyártói a hangszínszabályzók mellett egy oktávert építenek az erősítőkbe - általában 200m2-nél nagyobb lefedettséget biztosító készülékek esetén - hogy a szakember a telepítés után a helyiség által okozott hangveszteségeket a rendszer kalibrálásánál pótolni tudja. Ha ez nem történik meg, a diáknak - akinek pont a magas frekvenciák hiányoznak - egy használhatatlan rendszerrel kéne sok éves tanulmányait elvégezni. Ezért alapvető kritériumnak kellene lennie, hogy minden indukciós erősítőnek titulált és egyre több helyen is kapható házilag készített erősítőket ne fogadjanak el, amennyiben ezeknek a kritériumoknak nem tesznek eleget.
A előirányzott megfelelő térerő: Ezt műszeres vizsgálattal pontosan mérni és kalibrálni lehet 400mA/m. Az eddig említett két fontos tulajdonság után a harmadik kiemelkedő figyelmet igénylő kritérium a mágneses térerő. Ha az adott indukciós rendszer túlzott elektromágneses zajtól mentes, a fémek által okozott hangveszteség pótlása megtörtént, a mágneses térerő beállítása a következő lépés. Egy csendes zajtalan környezetben egy ép hallású és egy hallókészülék viselő hallássérült beszélget. A légvezetésen keresztül érkező hangok tiszták, a beszédértés a hallókészülék beállításaitól függően megfelelő. Ekkor a hallókészülékbe érkező hangok intenzitása X-nek megfelelő. Ha a szoba ablakát kinyitjuk és a forgalmas utca zajok betöltik a helyiséget, a beszéd érthetetlenné válik. A cél, hogy a csendes környezet X-nek megfelelő intenzitását mágneses téren keresztül létrehozzuk, ahol nem a mikrofon, hanem a telefontekercs lesz a hangforrás, kizárva a környezeti zajos hangokat. Ezt az X értéket határozza meg a direktíva 400mA/m térerőben. Amennyiben nem megfelelő az indukciós rendszer választása, telepítése és nincs a megengedett tűréshatáron belül a mágneses térerő, a hallókészülék viselő számára a közvetített hang halk lesz.
Az Indukciós Hurok Erősítők Kiemelkedő Megoldásai
Az indukciós hurok erősítők a hallókészülék viselő hallássérültek számára nyújtanak jelentős segítséget. Az infokommunikációs akadálymentesítés egyik eszköze. Az indukciós hurok erősítő segítségével mágnesen téren keresztül közvetítjük a hangot, a környezeti zajok kizárásával. Az akadálymentesítendő helyiség pontos ismeretével segítünk kiválasztani az adott feladatnak legmegfelelőbb indukciós erősítőt. Szakmai segítséget biztosítunk a fixen telepített indukciós hurok kialakításához.
CLD1 Compact Loop System
A CLD1 Compact Loop system egy kis méretű (128 x 74 x 35 mm), alacsony fenntartási költségű, kiváló minőségű indukciós hurokerősítő. Kimenő áramerőssége 2.4A RMS. A CLD1 kis mérete mellé, magas színvonal párosul. A készüléket úgy tervezték, hogy folyamatos működés mellett is megbízhatóan működjön. Az Ampetronic magas szintű megbízhatóságát tükrözi, hogy a gyártó 5 év garanciát vállal a készülékeire. Magas fémtartalmú épületekben is képes kiváló hangminőséget biztosítani. Két mikrofon bemenetén egymástól függetlenül jelszint ellenőrzésre és szabályzásra képes. A vonalbemeneti jelszintje szabályozható.

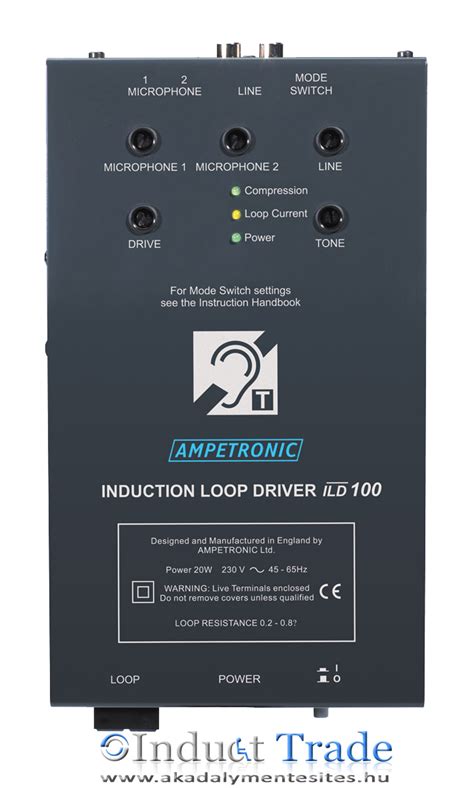

ILD100 Indukciós Hurokerősítő
Az ILD100 indukciós hurokerősítő egy kiemelkedően magas minőségű angol termék. Területi lefedettségét tekintve 100-200m2 közti helyiségek akadálymentesítésére ideális. Páratlan hangminőséget biztosít a kiváló beszédértés érdekében. Minden tartozéka gyorsan, egyszerűen telepíthető. RCA bemenetére könnyen csatlakoztatható hi-fi rendszer, televízió, vagy bármilyen más hangforrás. A kiegészítő termékek között az igénynek megfelelően mikrofonokkal, kábelekkel, interfészekkel bővítheti a készüléket.
Ampetronic ILD-300
Az Ampetronic ILD-300 egy indukciós hurokerősítő, mely a magas elvárásoknak megfelelően minden esetben megfelelő hangminőséget biztosít.
Ampetronic ILD500
Az Ampetronic ILD500 egy új indukciós hurokerősítő, mely képes 500m2-t meghaladó területi lefedettséget biztosítani. Felülmúlhatatlanul megbízható kompakt elektronikájának köszönhetően alkalmas mozitermek, színházak, tornatermek, sportcsarnokok kommunikációs akadálymentesítésére. Az ILD500 egy elegáns kivitelű készülék.
AMPETRONIC ILD1000G
Az AMPETRONIC ILD1000G új indukciós hurok erősítőszabványt határoz meg a nagy teljesítményű professzionális indukciós hurokerősítő rendszerek között. Felhasználásával egy új erősítő technológia biztosítja az elérhető legmagasabb teljesítményt. Csökkentett energiafogyasztása gazdaságos működtetést biztosít. Képes 1300m2 területi lefedettséget biztosítani, magas belmagasság mellett is. Mindezt a tudást egy elegáns és hatékony kivitelben kínáljuk Önnek a legkedvezőbb áron. Az ILD1000G három konfigurálható hangbemenetének segítségével minden felhasználási területen megállja a helyét.
Az Akadálymentesítés Jogi és Társadalmi Hátere
Magyarországon a halláskárosultak aránya nagyjából 7-10 %-ra tehető. Az Esélyegyenlőségi Törvény keretében ma már egyre több közintézményben, vallási gyülekezetben, szórakozóhelyen kerül kiépítésre indukciós hallássegítő, vagy más néven indukciós hurokrendszer. Sok ember számára (és itt beleértjük a szakembereket is) az akadálymentesítés fogalma még mindig kimerül a mozgássérülteket segítő fizikai akadálymentesítésben. Ez gyakran nem jelent többet, mint hogy a középületeket rámpával, korláttal vagy kapaszkodóval látják el. Az akadálymentesítés azonban jóval több a fizikai környezet akadályainak megszüntetésénél, hiszen ahogy a fogyatékosság is többféle szempontból definiálható (orvosi, pszichológiai, pedagógiai, társadalmi, szociológiai), illetve többféle típusa is van a mozgásszervi fogyatékosságon kívül (látószervi, hallószervi, értelmi, halmozottan fogyatékos), úgy nem csupán egy lépcső jelenthet akadályt egy fogyatékkal élő ember számára.
Az akadálymentesítés tehát egy összefoglaló fogalom, melyet annak érdekében végzünk, hogy a fogyatékkal élők számára biztosítsuk azokat a körülményeket, melyek segítségével el tudják végezni a fogyatékosságukból fakadóan akadályoztatott tevékenységeiket. Így önálló életvitelt és a társadalmi életben való aktív részvételt lehet biztosítani számukra. Ennek jogi hátterét a fogyatékos személyek jogairól és esélyegyenlőségük biztosításáról szóló 1998. évi XXVI. törvény 4. Az új Országos Fogyatékosügyi Program (2007-2013) 10/2006. (II. 16.) OGY határozatának mellékletében szereplő I. „A fogyatékos személyeket - a társadalom és a helyi közösség egyenrangú tagjaiként - ugyanazok a jogok és kötelességek illetik meg, mint minden más állampolgárt. Ugyanakkor egy-egy feladat vagy cselekvés végrehajtásához, élethelyzetben való közreműködéshez - másképpen a jogok érvényesítéséhez - a testi funkciók és/vagy a testi struktúrák sérülése(i) miatt az esélyek kiegyenlítését szolgáló - másképpen a tevékenység akadályozottságát, a részvétel korlátozottságát megszüntető - intézkedésekre van szükség."
Mint fentebb már említettük, az akadálymentesítés egy összefoglaló fogalom, így típusait az akadályoztatás típusai szerint csoportosíthatjuk. A látássérültek számára: fényjelzők telepítése és a hangos tájékoztatás biztosítása; a burkolati vezetősávok kialakítása; a lépcsőélek és a kapaszkodók oly módon történő megjelölése, hogy az elég feltűnő és kontrasztos legyen a gyengén látók számára is. A halláskárosultak számára: indukciós hurokrendszer kialakítása. Emellett ide sorolandó az internet és egyéb elektronikus közszolgáltatások használatának biztosítása is. Így oly módon kell kialakítani a megfelelő számítástechnikai és telekommunikációs rendszereket, hogy azokat a fogyatékossággal élő emberek is használhassák.
Audiológusok, hallásakusztikusok feladata, hogy a manapság már a kiadásra kerülő túlnyomóan digitális hallókészülékeket, az egyéni hallásvesztés alapján úgy állítsák be, hogy a készülék a hiányzó frekvenciákat megfelelően pótolja amellett, hogy a készülék a tudásának megfelelően a legnagyobb mértékben szűrje ki a környezeti nem hasznos hangokat, zajokat. Tekintettel arra, hogy ezt megfelelőképpen egyetlen hallókészüléknek sem sikerült még megvalósítani, az EU az indukciós mágneses mezőn történő információközlést kívánja meg hazánktól is, hogy a hallókészülék viselők is tisztán érthető beszédhanghoz jussanak. Amennyiben az EU direktíváinak megfelelően szeretnénk az akadálymentesítésre szánt kereteket felhasználni, illő volna, ha mindezt úgy tennénk, hogy az EU elvárásainak megfeleljen minden rászoruló számára egyaránt használható legyen.
Sajnálatos módon ezen a területen, és az akadálymentesítés egyéb szakágához tartozó területein tapasztalhatók erős hiányosságok. Folyamatosan tapasztalható, hogy a közbeszerzési munkákat elnyerő generál kivitelező cégek annak érdekében, hogy a zsebükben több pénz maradjon, nem veszik figyelembe, hogy az akadálymentesítés több területe, speciális figyelmet igényel.
A Frekvenciasávok Szabályozása és az Indukciós Hurkok
Az elektronikus hírközlésről szóló 2003. évi C. törvény (a továbbiakban: Eht.) 182. §-a (3) bekezdésének a), c) és g) pontjaiban kapott felhatalmazás alapján a következőket rendeli el a frekvenciasávok felhasználási szabályainak megállapításáról. A rendelet hatálya kiterjed a frekvenciasávok nemzeti felosztásának megállapításáról szóló 346/2004. (XII. 22.) Korm. rendelet 2. mellékletében foglalt Frekvenciasávok Nemzeti Felosztási Táblázata (FNFT) "Polgári" és "Közös" oszlopaiban feltüntetett, kijelölhető kategóriájú vagy korlátozottan használható, valamint azokra a fenntartott kategóriájú polgári célra használható frekvenciasávokra, amelyek frekvenciasávfelhasználási szabályai e rendeletben megállapításra kerültek, és az ezekben a frekvenciasávokban meghatározott rádióalkalmazásokra, továbbá a frekvenciasávok felhasználási szabályaira, beleértve a rádiótávközlő hálózatok és rádióállomások (a továbbiakban együtt: rádiórendszerek) és rádióberendezések frekvenciagazdálkodási jellemzőit, a frekvenciaelosztás módját, a frekvenciahasználat egyedi engedélyezéstől eltérő eseteit, a rádiórendszerek üzemben tartásával kapcsolatos műszaki követelményeket és használati feltételeket, valamint frekvenciát rádiótávközlési vagy rádiócsillagászati célból igénylő vagy használó, illetve magyarországi felhasználás céljából rádióberendezést gyártó, forgalomba hozó, forgalmazó természetes személyekre, jogi személyekre és jogi személyiség nélküli szervezetekre, továbbá a Nemzeti Hírközlési Hatóságra (a továbbiakban: hírközlési hatóság).
A Korm. rendelet alapján kijelölhető frekvenciát használó és a nemzetközi forgalomban részt vevő földfelszíni és műholdas légi, tengeri (beleértve: belvízi) mozgószolgálatok, illetőleg rádiónavigáció szolgálatok rádióalkalmazásaira, valamint az ultraszéles sávú (a továbbiakban: UWB) technológiát használó berendezésekre - frekvenciasávtól függetlenül - a 7. §-ban meghatározott feltételek érvényesek. A rendelet hatálya nem terjed ki a műsorszórási célú frekvenciák frekvenciaelosztási módjára.
A rádiórendszerek összehangolt működését biztosító frekvenciagazdálkodási követelmények az alábbiak: csatornaosztás, csatornaképzési szabály, védősáv; adásmód, moduláció, hozzáférés módja; kisugárzott jel polarizációja és jellemzőinek határértéke; a jel vételéhez szükséges minimális térerősség vagy bemenőjel; vagy zavarvédelmi kritériumok. A rádióberendezés - az Eht. 80. §-ának (2) bekezdése szerinti alapvető követelmény teljesítéséhez szükséges - frekvenciagazdálkodási jellemzői az alábbiak: adójellemzők (frekvenciaeltérés, frekvenciastabilitás, teljesítmény, szomszédoscsatorna-teljesítmény, mellékhullám-sugárzás, intermodulációs csillapítás, feléledési idő, tranziens viselkedés, moduláció pontossága, kitöltési tényező), vevőjellemzők (legnagyobb használható érzékenység, azonoscsatorna-szelektivitás, szomszédoscsatorna-szelektivitás, mellékhullám-szelektivitás, intermodulációs szelektivitás, lefulladás vagy érzékenységcsökkenés, mellékhullám-sugárzás, többutas érzékenység), antennajellemzők (nyereség, iránypontosság, keresztpolarizációs csillapítás, karakterisztika, aktív antenna mellékhullám-sugárzása).
A frekvenciaengedélyezéssel és -használattal kapcsolatos sávhasználati feltételek az alábbi csoportokba sorolhatóak: egyedi engedélyezési kötelezettség alóli mentesítés; a frekvenciaelosztás módja (érkezési sorrend, árverés, pályázat); a rádióalkalmazás célja, a szolgáltatások lehetősége; a rádióalkalmazás távközlési jellemzői; frekvenciakiosztási tervek; blokkgazdálkodás és szabályai; a rádióalkalmazás használatára vonatkozó előírások; a frekvenciasáv, illetve a rádióalkalmazás harmonizáltsága; a nemzetközi kötelezettségek végrehajtási rendelkezései; a frekvenciahasználati jogosultság megszerzésének preferenciái; a frekvenciahasználati jogosultság, illetve jog átruházásának esetleges lehetőségei, feltételei; adatszolgáltatási és -közzétételi kötelezettségek; vagy a rádióberendezésre vonatkozó - az Eht. 80. §-ának (3) bekezdése szerinti - egyes alapvető követelmények.
Hogyan működik a hallóhurok (indukciós hurok, T-hurok vagy AFILS), hogy segítsen a halláskárosodásban szenvedőknek?
A frekvenciasávokhoz rendelt rádióalkalmazásokat, az egyes frekvenciasávok általános felhasználási szabályait az 1. mellékletben foglalt Rádióalkalmazási Táblázat (RAT), a rádiórendszerek részletes frekvenciagazdálkodási követelményeit és a sávhasználati feltételeket a 2., 3., 4., 5., 6. és 7. melléklet tartalmazza. A RAT "FNFT-ben meghatározott polgári célra használható frekvenciasávok és rádióalkalmazások" fejlécű része tartalmazza az FNFT vonatkozó nemzeti lábjegyzeteinek számaival együtt azokat a frekvenciasávokat, amelyekben az FNFT alapján meghatározott polgári célra használható rádióalkalmazások részére frekvencia kijelölhető (jelölése: K), vagy nem jelölhető ki, de korlátozott használattal még megengedett a rádiórendszer, rádióberendezés üzemben tartása (jelölése: Ü); a frekvenciasávokhoz tartozó elsődleges vagy másodlagos rádiószolgálatokat, valamint azok keretében polgári célra használható rádióalkalmazásokat, illetve rádióalkalmazás-csoportokat az FNFT nemzeti felosztása alapján, a rádiószolgálati sávhatárokhoz igazodóan; a rádiószolgálathoz nem rendelt, illetve harmadlagos jelleggel működtethető rádióalkalmazásokat, illetve rádióalkalmazás-csoportokat; a rádióalkalmazás-csoporthoz tartozó jellegzetes rádióalkalmazásokat a rovat jobb oldalára tömörítve, amelyekre a rádióalkalmazás-csoportra vonatkozó szabályokon túlmenően különös szabályok is vonatkozhatnak.
A RAT "Sávhasználati szabályok" fejlécű része meghatározza az egyes rádióalkalmazásokra vonatkozó, a 2. § (1)-(3) bekezdéseiben felsorolt, kötelező frekvenciagazdálkodási követelményeket és jellemzőket, valamint sávhasználati feltételeket nemzetközi és hazai szabályozó és szabványosító szervezetek dokumentumaira való hivatkozással, ha azok tartalmazzák azokat a frekvenciagazdálkodási követelményeket és jellemzőket, valamint sávhasználati feltételeket, amelyek teljesítése kötelező - a (2) bekezdésben hivatkozott szabványok kivételével - a rádiórendszerek és rádióberendezések üzemben tartásához; az állandóhelyű és a földi mozgószolgálatra vonatkozó két- és többoldalú nemzetközi koordinációs dokumentumokra való hivatkozással, amelyek országonkénti és frekvenciasávonkénti felsorolását a 3. melléklet tartalmazza; speciális hazai frekvenciagazdálkodási követelmények és sávhasználati feltételek megadásával - szükség szerint a 2. mellékletben részletezetten -, amelyek az a) és a b) pont szerinti dokumentumokra történő hivatkozással nem rendelhetők el.
A dokumentumok között a RAT megadja azokat a nemzeti és európai szabványokat, amelyek alkalmazása nem kötelező, azonban útmutatást adnak az alkalmazható rádióberendezések és rádiórendszerek műszaki jellemzőiről. A 2. § (2) bekezdés szerinti alapvető frekvenciagazdálkodási jellemzők határértékei a harmonizált szabványokban találhatók. A hivatkozott harmonizált szabványokban, illetőleg e szabványok részeiben meghatározott műszaki jellemzők teljesítése esetében vélelmezni kell, hogy a rádióberendezés megfelel az Eht. 80. §-ának (2)-(3) bekezdése szerinti egyes alapvető követelményeknek. A rendeletben alkalmazott rövidítések értelmezését az 1. függelék, a hivatkozott dokumentumok jegyzékét a 2. függelék tartalmazza. Az 1. és 2. mellékletben hivatkozott ERC- és ECC-határozatokon kívül - a 2010-2025 MHz sávval összefüggő határozati pontok vonatkozó részeiben nem teljesülő ECC/DEC/(06)01 Határozat kivételével - a frekvenciasávok felhasználási szabályai tekintetében az alábbiak is teljesülnek: ECC/DEC/(03) 03, ECC/DEC/(03) 05, ECC/DEC/(04) 05, ECC/DEC/(08)02, ECC/DEC/(08)04 határozatok.
Amennyiben az adott frekvenciasávra vonatkozó felhasználási szabályok másként nem rendelkeznek: a frekvenciaigény kielégítése a kérelmek érkezési sorrendjében, egyedi engedélyezési eljárás keretében történik; a csak vételre szolgáló rádióállomások - kivéve az állandóhelyű és mozgószolgálati állomásokat - az egyedi engedélyezési kötelezettség alól mentesülnek; a frekvenciahasználati jogosultság, a frekvenciakijelölés és a rádióengedély nem ruházható át. Amennyiben a RAT "Sávhasználati szabályok" fej-lécű részében az adott rádióalkalmazásra vonatkozó rovat kitöltetlen, akkor az (1) bekezdésben meghatározottakon túl e rendelet - a gyártó, illetve a forgalomba hozó által meghatározott műszaki jellemzőkön, valamint a Nemzetközi Rádiószabályzat és a nemzetközi szakmai szervezetek által esetleg meghatározottakon túl - nem ír elő további követelményeket.
A rádióberendezés forgalomba hozatali szándékát - külön jogszabály szerint - be kell jelenteni, kivéve, ha a rádióberendezés harmonizált frekvenciát vagy frekvenciasávot használ. A harmonizált frekvenciahasználatú rádióalkalmazások rádióberendezéseinek jegyzékét a 4. melléklet tartalmazza. A 7. mellékletben szereplő frekvenciasávok frekvenciahasználati jogosultsága, illetve joga a hatóság jóváhagyása és a jogszabályban rögzített feltételek teljesítése esetén átruházható. A 7. mellékletben szereplő frekvenciasávok frekvenciahasználati jogosultsága, illetve joga akkor ruházható át, ha a frekvenciahasználati jogosultságot, illetve jogot szerző fél teljesíti a frekvenciahasználati jogosultság eredeti szerzésének jogszabályban foglalt valamennyi feltételét, illetve amennyiben a rádiófrekvenciák használatát a 676/2002/EK határozat (rádióspektrum határozat) vagy más közösségi intézkedések alkalmazása útján hangolták össze, valamennyi vonatkozó frekvenciahasználati jogosultságot megállapító határozatban, frekvenciakijelölésben, rádióengedélyben foglalt feltételét.
A tengeri mozgószolgálat és a műholdas tengeri mozgószolgálat fedélzeti és helyhez kötött rádióállomásaiban - a Magyar Köztársaság határain kívüli használat esetében - alkalmazott rádióberendezéseknek teljesíteniük kell az 5. mellékletben meghatározott, az Eht. 80. §-ának (3) bekezdése szerinti egyes alapvető követelményeket. A nemzetközi forgalomban részt vevő földfelszíni és műholdas légi, tengeri (beleértve: belvízi) mozgószolgálatok, illetőleg rádiónavigáció szolgálatok rádióállomásai részére kiadott rádióengedélyeknek meg kell felelniük a 6. mellékletben felsorolt nemzetközi megállapodásoknak. Az UWB technológiát használó berendezésekre vonatkozó sávhasználati szabályokat a 2. melléklet VI. fejezete tartalmazza, amelynek táblázatára is érvényesek az 5. § (1) és (2) bekezdésének rendelkezései.

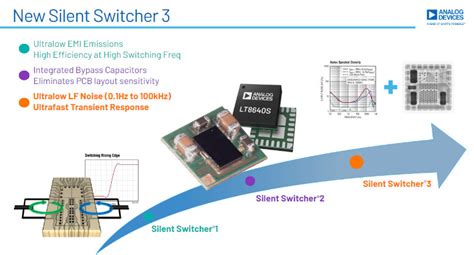

A Silent Switcher Technológia és az Indukciós Hurkok Kölcsönhatása
A DC bemeneti feszültségen (VIN) található belső kerámiakondenzátorok segítenek a gyors AC áramhurkok lerövidítésében a további javulás érdekében. A Silent Switcher architektúra olyan szabadalmaztatott tervezési és csomagolási technikákat is alkalmaz, amelyek nagyon magas frekvenciákon maximalizálják a hatékonyságot, és lehetővé teszik a CISPR 25 Class 5 csúcs EMI-határértékek teljesítését.
Ezenkívül aktív feszültségpozicionálást (AVP) alkalmaznak, egy olyan technikát, ahol a kimeneti feszültség a terhelőáram függvénye. A kimeneti feszültséget kis terhelésnél a névleges érték fölé, teljes terhelésnél pedig az alá szabályozzák. A tranziensválasz a szabályozó hirtelen terhelésváltozásokra való reagálási képességére utal, és egyre fontosabb paraméterré vált. Ezért a harmadik generáció az alacsony frekvenciájú (10 Hz és 100 kHz közötti) zajok minimalizálása mellett a rendkívül gyors tranziensválasz biztosítására összpontosított.
A tranziensreakcióval kapcsolatos fokozott aggodalom a jelfeldolgozó egységek és a rendszerchip (SoC) miatt van, amelyek gyakran hirtelen változó terhelésitranziens-profilokat mutatnak. Ez a terhelési tranziens a tápfeszültség zavarát eredményezi, ami a nagy teljesítményű RF-terveknél kritikus tényező. A változó tápfeszültség például jelentősen befolyásolja a rendszer órajeleinek frekvenciáját. Ennek eredményeképpen az RF SoC-ek általában kiürítési időt alkalmaznak a terhelési tranziens során. Az 5G alkalmazásokban az információ minőségét nagymértékben befolyásolja az kiürítési idő az átmenet során. A terhelési tranziens hatásának a tápellátásra minimalizálása javítja a rendszerszintű teljesítményt.
E célok elérése érdekében a monolitikus Silent Switcher 3 eszközök ultra-nagy teljesítményű hibaerősítő kialakítással rendelkeznek, amely még agresszív kompenzáció mellett is további stabilizációt biztosít. A 4 MHz-es maximális kapcsolási frekvencia lehetővé teszi az IC számára, hogy a szabályozási hurok sávszélességét a száz kHz-es tartomány közepére tolja ki a fix frekvenciájú csúcsáram-szabályozási üzemmódban.
Terhelés Szétválasztása
Egy tipikus kialakításban az 1 voltos terhelés adás- és vételi áramkörökből, helyi oszcillátorokból (LO) és feszültségvezérelt oszcillátorokból (VCO) áll. Az adó/vevő-terhelések a frekvenciaosztásos duplex (FDD) működés során a terhelési áram hirtelen változásait tapasztalják. Ugyanakkor a LO-k és a VCO-k állandó terhelést látnak, de nagy pontosságot és alacsony zajszintet igényelnek. Ezen eszközök nagy sávszélességű jellemzői lehetővé teszik a tervezők számára, hogy a két kritikus 1 voltos terheléscsoportot egy szabályozó IC-ről táplálják a dinamikus és statikus terhelések második induktivitással (L2) történő szétválasztásával.
Utószűrés Minimalizált Egyenértékű Induktivitással
Időosztásos duplex (TDD) üzemmódban a zajérzékeny LO-k és VCO-k az átviteli/fogadási üzemmódváltásokkal együtt töltődnek be és ki. Ezáltal egyszerűsített áramkör használható, mivel minden terhelés dinamikusnak tekinthető; ugyanakkor az LO-k és VCO-k alacsony hullámossági és zajjellemzőinek fenntartásához kritikusabb utószűrésre van szükség. Egy háromkivezetésű kondenzátor átvezetési üzemmódban elegendő utószűrést érhet el minimális egyenértékű induktivitással, fenntartva a terhelési tranziensek gyors sávszélességét. Az átvezető kondenzátor a távoli oldali kimeneti kondenzátorokkal együtt két további induktív kondenzátor (LC)-szűrőfokozatot alkot. Az összes induktivitás a háromkivezetőjű kondenzátor egyenértékű soros induktivitásának (ESL) köszönhető, amely nagyon kicsi és kevésbé káros a terhelés tranziensére.
Előfeltöltés
Bizonyos esetekben a jelfeldolgozó egység általános célú I/O-val (GPIO-k) rendelkezik; a jelfeldolgozás is ütemezett, és a tranziensesemény előre ismert.
Aktív Droop
A sugáralakító alkalmazásokban a tápfeszültség folyamatosan változik a különböző teljesítményszintekhez igazodva. Ennek eredményeképpen a tápfeszültséggel szemben támasztott pontossági követelmény általában 5-10%. Ebben az alkalmazásban a stabilitás fontosabb, mint a feszültség pontossága, mivel a terhelési tranziens során a helyreállítási idő minimalizálása maximalizálja az adatfeldolgozás hatékonyságát.
Ezeket a zajcsökkentési és tranziensjavítási koncepciókat beépítették a monolitikus Silent Switcher 3 eszközök családjába. A feszültség- és árammaximumok széles skáláját támogatják, miközben kompromisszumok nélkül kínálnak a felhasználóknak rugalmasságot és teljesítményt. Az áram- és teljesítménytartomány alsó végén az LT8622SAV#PBF egy 2 amperes (A) folyamatos kimeneti kapcsoló 2,7-18 voltos bemenetekhez. Kimeneti feszültségtartománya 0 és VIN-0,5 volt között van, amely egyetlen ellenállással programozható. A kimeneti áramtartomány nagy részén a hatásfok legalább 90%, és eléri a 95%-ot.
Az LT8622SAV#PBF kivételesen alacsony frekvenciájú (0,1 Hz és 100 kHz közötti) kimeneti zajszintet kínál egy kapcsolószabályozóban, mindössze 4 mikrovolt (μVRMS) effektív zajszint mellett. A működési frekvencia állítható és 300 kH, valamint 6 MHz között szinkronizálható. Az eszköz egy kisméretű, 4 × 3 milliméteres (mm), 20 kivezetőjű LQFN-tokban kapott helyet. A nagyobb teljesítményű 16 A LT8627SPJV#TRPBF bemeneti feszültsége 2,8 és 18 volt között van, míg a kimeneti feszültség ellenállással állítható 0 és VIN-0,5 volt között. A hatásfok meghaladja a 80%-ot, és 1 MHz-es kapcsolási frekvencián a középsugárzóban eléri a 90%-ot. Az alacsony frekvenciájú kimeneti zaj teljesítménye megegyezik a 2 A-es LT8622SAV#PBF modellével. A működési frekvencia szintén állítható, és 300 kHz-től 4 MHz-ig működhet és szinkronizálható, ami alacsonyabb, mint a kisebb áramerősségű testvérénél. Az innovatív termékek tervezői, különösen az élvonalbeli RF területen, megkövetelik a hatékonyságot, de ehhez alacsony zajszintnek és gyors tranziensválasznak kell társulnia a tápfeszültségen.
