Görbe Rudak Igénybevétele és Tengelyek Statikai Elemzése

A szerkezetek tervezése és elemzése során kiemelten fontos a különböző alkatrészeket érő igénybevételek pontos megértése és meghatározása. Különösen igaz ez a rúd- és tengelyszerű tartókra, amelyek az ipar számos területén alapvető fontosságúak. Ez a cikk részletesen bemutatja a görbe rudak igénybevételét, valamint az álló és forgó tengelyek statikai és dinamikai elemzésének alapelveit, fókuszálva a BME Gépészmérnöki Karán oktatott Statika tantárgy tematikájára.

Bevezetés a Görbe Rudak Igénybevételébe

Az eddigiekben tárgyalt módszerekkel törtvonalú vagy síkgörbe rudak igénybevételeit is meg lehet határozni. Ez a kiadvány elsősorban gépész- és mechatronikai mérnök hallgatóknak kíván segítséget nyújtani a statika alapvető összefüggéseinek és módszereinek ismertetésével. Az itt közölt ismeretanyag a BME Műszaki Mechanikai Tanszék dolgozóinak több évtizedes oktatási tapasztalata alapján alakult ki, akik folyamatosan részt vettek a tantárgy tananyagának és oktatási módszereinek fejlesztésében.

Igénybevételi Ábrák Készítése és Értelmezése

A rúdszerű tartókon a keresztmetszeti igénybevételek függvényeit grafikusan, úgynevezett igénybevételi ábrákként ábrázoljuk. Az igénybevételi ábrák minden ordinátája a hozzá rendelt keresztmetszet megfelelő igénybevételét mutatja. Az igénybevétel és a keresztmetszet egyértelmű egymáshoz rendeltsége miatt az igénybevételi ábrákat a tartószerkezettel megegyező tengelyvonalra rajzoljuk.

Az igénybevétel értékeit az igénybevételi ábrák mindegyikén előjelhelyesen ábrázoljuk. Általános szabály, hogy a pozitív értékek a tengelyvonal alatt helyezkednek el. Tört tengelyű és íves tartóknál pozitív előjelek a belső oldalon vannak. A nyomatéki ábrát mindig a tartó húzott (domború) oldalára rajzoljuk. Ennek megállapításához rajzoljuk fel a (megmaradó) rúdcsonkot, rajzoljuk rá az elhagyott tartórész erőiből meghatározott nyomatékot, és vizsgáljuk meg, hogy ez a nyomaték a keresztmetszetet melyik irányba akarja forgatni, illetve a rúdcsonk melyik szélső szálában okoz húzást.

Az igénybevételi ábrákat is minden esetben alakhelyesen kell ábrázolnunk. A megfelelő ábrázoláshoz igénybevételi léptéket határozunk meg, amely igénybevétel-fajtánként eltérő is lehet. A normálerő-, nyíróerő- és nyomatéki ábrák összefoglaló neve "igénybevételi ábrák". Az igénybevételi függvények ábrázolásához igénybevételi léptéket választunk (például M nyomatéki lépték: 1 cm = 5 kNm).

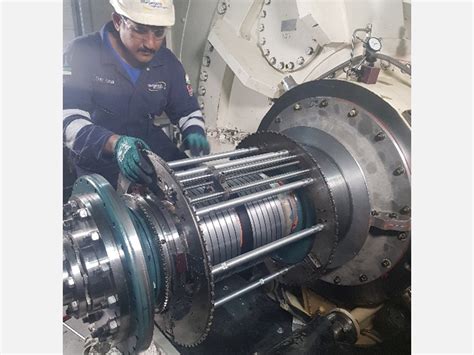

Tengelyek Igénybevételei: Álló és Forgó Tengelyek

A tengelyek a gépészeti szerkezetek kulcsfontosságú elemei, amelyek különböző igénybevételeket viselnek el működésük során. Az igénybevételek jellege attól függ, hogy a tengely álló vagy forgó.

Álló Tengelyek Igénybevételei

Az álló tengelyeket általában statikus terhelések érik. Mivel nem forognak, ezért nincsenek dinamikai hatások. Az alátámasztási helyeken ébredő reakcióerők a szerkezet önsúlyából adódnak. Esetenként axiális irányú erő is terhelheti a tengelyt, amiből húzó-nyomó igénybevétel is ébredhet. A szíjhúzás, kötélhúzás, vagy a csapágyakban lévő reakcióerő hajlításra veszi igénybe a tengelyt. Ezért általában az álló tengelyeket hajlításra kell méretezni. Ha a többi igénybevétel nem elhanyagolható, akkor az összetett igénybevételnél megtanultakat kell alkalmazni. Az álló tengelyek tervezésénél kulcsfontosságú a keresztmetszet megfelelő kialakítása a várható hajlítónyomatékok és esetleges axiális erők figyelembevételével. A statikus terhelések alatt a tengely anyagának szilárdsága a fő szempont, elkerülve a maradó deformációt vagy a törést.

Forgó Tengelyek Igénybevételei

Forgó tengelyek esetén felléphet mind a négy alap igénybevétel: húzó-nyomó, hajlító, csavaró és nyíró igénybevétel. Az sem ritka, hogy ezekből három, vagy mind a négy egyszerre hat a tengelyre. Ilyenkor úgynevezett összetett igénybevétel hat a tengelyre. Az ilyen típusú feladatoknál külön-külön ki kell számítani az azonos feszültségek eredőjét, majd egy redukált feszültséget kell meghatározni valamelyik feszültségi elv felhasználásával.

A forgó tengelyek esetében a statikus igénybevételek mellett dinamikus hatások is jelentős szerepet játszanak. A folyamatos terhelés-változások miatt a fáradásos törés kockázata is fennáll. Ezek mellett ellenőrizni kell a forgó tengelyt kritikus fordulatszámra és kifáradásra is.

Kritikus Fordulatszám és Rezonancia

A kritikus fordulatszám nem lehet egyenlő a szerkezet sajátfrekvenciájával, mert akkor úgynevezett rezonanciakatasztrófa lép fel. A rezonanciajelenség akkor következik be, ha a tengely forgásából adódó kényszerített lengések frekvenciája egybeesik a tengely saját rezgésének frekvenciájával.

A nagy fordulatszámú tengelyeknél (1500/min felett) a tengelyanyag rugalmassága folytán a tengely forgása következtében hajlító vagy csavaró saját lengések keletkezhetnek. Ha ezeknek a kényszerített lengéseknek a frekvenciaszáma egybeesik a tengely saját rezgésének a frekvenciájával, akkor a rezonancia jelensége lép fel. Rezonancia esetén a nagy kitérések a csapágyazási helyek törésére vagy tengelytörésre vezethetnek. A tengelynek az a fordulatszáma, amelynél ez a rezonanciajelenség felléphet, a tengely kritikus fordulatszámának nevezzük. A tervezés során a kritikus fordulatszámot távol kell tartani az üzemi fordulatszámtól, általában legalább 20%-os eltéréssel. Ezt a tengely méreteinek, anyagának és a csapágyazás merevségének optimalizálásával lehet elérni.

Fáradás és Anyagkifáradás

A kifáradás az anyag elgyengülését és fáradásos törését idézheti elő. A ciklikus terhelés, még ha az egyenként kisebb is, mint az anyag folyáshatára, idővel mikrorepedések kialakulásához vezethet, amelyek terjedve végül a teljes keresztmetszet töréséhez vezetnek. A forgó tengelyek folyamatosan változó feszültségi állapotban vannak, ami különösen érzékennyé teszi őket a fáradásra. Ennek elkerülése érdekében az anyagválasztásnál és a felületkezelésnél is figyelembe kell venni a fáradási jellemzőket, és a tervezés során megfelelő biztonsági tényezőket kell alkalmazni. A felületi érdesség, a beégések, és a felületi hibák jelentősen ronthatják az anyag fáradási szilárdságát, ezért a gyártás során is kiemelt figyelmet kell fordítani a minőségre.

Redukált Nyomaték Összetett Igénybevételek Esetén

A többirányú összetett igénybevételek esetén, amikor hajlítás és csavarás is fellép, akkor a kiszámított hajlítónyomatékból és csavarónyomatékból meg lehet határozni egy úgynevezett redukált nyomatékot. A redukált nyomaték a tengelyre ható különböző nyomatékok eredőjét jelenti, és lehetővé teszi az összetett terhelés egyetlen, egyenértékű nyomatékkal való kezelését. Ez egyszerűsíti a méretezést és az ellenőrzést, hiszen az anyag szilárdsági tulajdonságait egyetlen, ekvivalens igénybevételhez viszonyíthatjuk. A redukált nyomatékot különböző szilárdsági hipotézisek alapján lehet meghatározni, melyek közül a leggyakoribbak a maximális normálfeszültség-, maximális nyírófeszültség- (Tresca), és az alakváltozási energia (von Mises) elvek. A von Mises kritérium különösen alkalmas képlékeny anyagok esetén, mivel jól közelíti a valós anyagviselkedést összetett feszültségi állapotban. A redukált nyomaték számításakor a hajlító- és csavarónyomatékok vektoriális összegzését végezzük el, figyelembe véve a fáziseltolódásokat is, amennyiben dinamikus terhelésről van szó.

A tengelyek tervezése során tehát nemcsak az egyes igénybevételeket kell külön-külön figyelembe venni, hanem azok együttes hatását is, és a fent említett elvek alapján egy redukált igénybevételt kell meghatározni a biztonságos működés garantálása érdekében. A modern mérnöki gyakorlatban a végeselem-módszerek (FEM) széles körben alkalmazottak a komplex tengelygeometriák és terhelési esetek elemzésére, lehetővé téve a feszültségeloszlás részletes vizsgálatát és a kritikus pontok azonosítását. Ezen módszerekkel a tervezők optimalizálhatják a tengelyek méretét és alakját, minimalizálva az anyagfelhasználást és a gyártási költségeket, miközben biztosítják a szükséges szilárdságot és élettartamot.
