Kormányösszekötő Rúd Fej Csavar Forog: Javítási Okok és Megelőzés

A gépjárművek kormányzásának szerepe alapvető a biztonságos közlekedéshez. Ahhoz, hogy menet közben követhessük az út vonalát, és baleset nélkül kikerülhessük az útakadályokat, szükségünk van az alkatrészek tökéletes működésére. Ebben kiemelt szerepe van a kormányösszekötő gömbfejnek, melynek hibája súlyos következményekkel járhat. Ez a cikk részletesen bemutatja a kormányösszekötő gömbfej felépítését, feladatait, a meghibásodás jeleit, okait és a javítási lehetőségeket.

A Kormányrendszer Összetettsége és a Kormányösszekötő Gömbfej Szerepe

Vezetés közben mindössze annyit veszünk észre, hogy ha eltekerjük a kormányt az egyik irányba, akkor az autó arra kezd el fordulni, amerre a kereket is fordítottuk. Mi sem egyszerűbb ennél. Azonban, ahhoz, hogy ez meg tudjon valósulni, több alkatrész együttes működésére van szükség. Dolgozik a kormányrúd, a kormánymű, és persze az axiális csukló, vagyis a kormányösszekötő gömbcsukló is. Az egész szerkezet egyik végén a kormánykerék található, a másik végén pedig a kormányösszekötő gömbfej végzi a feladatát. Ez utóbbi az axiálcsuklót és a kerékagyat köti össze, a legfontosabb feladata pedig a kormányzás erőátvitele, és a kerékagy mozgásának behatárolása. Az autó kormányösszekötő gömbfeje (angolul: tie rod end) egy kulcsfontosságú alkatrész a jármű kormányrendszerében. Biztosítja a kormánykerék mozgásának átadását a kerekek felé, lehetővé téve a jármű pontos irányíthatóságát.

A Futómű és a Kormányösszekötő Gömbfej Kapcsolata

A futómű (vagy felfüggesztés) feladata összekapcsolni az autó felépítményét az útfelülettel a futófelületen keresztül. Megfelelő működése elengedhetetlen a biztonságos és komfortos közlekedéshez. A felfüggesztés összetett és számos elemből áll, mint például gömbfej alkatrészek, gömbtámaszok, kormányzást segítő elemek, lengéscsillapító, lengőkarok, rugók, stabilizátorok, szilentblokkok és összekötő elemek. Komplexitásából fakadóan, számos alkatrésze meghibásodhat, amely a javítási feladatokat még nehezebbé teszi. A futóművet érintő problémákat nem szabad otthoni körülmények között javítani, minden esetben érdemes szakember segítségét kérni. A kormányösszekötő gömbfej teszi lehetővé a kormánykerék forgatását és a kormánymű mozgatását anélkül, hogy közvetlen kapcsolatban lennének egymással. Ez a közvetítő szerep megkerülhetetlen a kormánymű biztonságos működését tekintve.

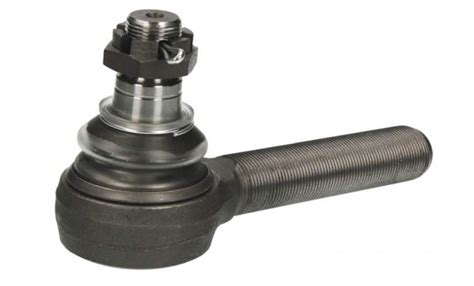

A Kormányösszekötő Gömbfej Felépítése

A gömbfej egy gömbcsuklóból áll, amely egy gömb alakú csapból és egy foglalatból áll. A belső kormányösszekötő gömbfej (axiális) egy gömb alakú alkatrész, amely két csuklós tengellyel van ellátva. Az egyik tengely a kormánymű kimenő tengelyéhez, a másik pedig a kormányösszekötő rúdhoz csatlakozik. A gömbfej lehetővé teszi a tengelyek szögben történő elmozdulását, miközben a kormányösszekötő rúd egyenesen marad. Kétféle kormányösszekötő gömbfejet használnak a mai autógyártók autóikban. A kormányösszekötő gömbfej feladata a kormánymű és a kerékagy összeköttetésben való tartása és az oldalirányú csuklások, elmozdulások koordinálása.

A kormánymű két szélén található az axiálcsukló, melynek egyik vége egy menetes szár, a másik vége pedig egy csukló, műhelynyelven dió. Az axiálcsukló egyik vége (a dió felőli) kapcsolódik a kormányműbe, másik vége pedig a külső kormányösszekötő gömbfejbe. Az axiálcsuklót gumiharang védi, ezt nevezzük kormánymű gumiharangnak. A külső kormányösszekötő gömbfejek egyik vége az axiál csuklóba, másik végük pedig a kerékagyba kapcsolódik. A kerékagyba való pontos illeszkedés elengedhetetlen, általában kúpos kialakítású fészekbe ül bele és önzáró anyával rögzítjük.

A Kormányösszekötő Gömbfej Meghibásodásának Okai és Jelei

Használat során folyamatosan erőhatások érik a kormányösszekötő gömbfejet: az út egyenetlenségéből adódóan szüntelenül ütéseket kap a futómű, amelyek egy részét a gömbfej hivatott csillapítani, elnyelni. Emellett a kormányösszekötő gömbfej folyamatosan terhelés alatt van akkor is, ha óvatosan vezetünk, de a helytelen vezetési stílus vagy a rossz útminőség okozta ütések elviselése további kopást okozhat nála.

Kopás és Elöregedés

Emiatt bizonyos idő után elkopik az alkatrész, ráadásul a rajta lévő gumiborítás is elöregedhet, ilyenkor pedig cserélni kell. A gyártók nagyjából száz-százötvenezer futott kilométer megtétele után ajánlják az elem cseréjét, de sokszor ennél hamarabb is elhasználódhat, sérülhet. Az elhasználódott, „lógó” gömbfejek a leggyakoribb hiba, ami azt jelenti, hogy a gömbfej vagy a gömbfej fészek már elkopott, illesztésük nem pontos és a gömbfej a fészkében lötyög. A kormányösszekötők hibáját általában szemrevételezéssel és a gömbfejek átmozgatásával mérjük fel. Szemrevételezéskor keressünk a porvédőjükön szakadást, sérülést. Megmozgatás során pedig ellenőrizzük a gömbfejek elmozdulási mértékét.

A Gumiborítás Sérülése

A kormányösszekötő gömbfej gumiborítása a fokozott terhelés, egy baleset, de akár egy nagyobb padkázás miatt is szakadhat. Ezután már nem védi az alkatrészt semmi a portól, szennyeződésektől, vagy éppen a nedvességtől. Az alkatrész kenéséért felelős zsír emiatt nem tudja elvégezni a rá szabott feladatokat, így viszont azzal kell számolnunk, hogy sokkal gyorsabban kezd el kopni a gömbfej, mint az várható lenne. Ha a gömbfej kopik vagy szennyeződik a gumiborítás sérülése miatt, akkor nőhet a kormány holtjátéka, nehezebbé válhatnak a kormánymozdulatok, valamint kopogó vagy jellegzetesen nyekergő, csikorgó hangot is hallhatunk.

Meghibásodás Egyéb Jelei

A kormányösszekötő gömbfej meghibásodásának egyéb jelei is lehetnek, amelyet mi is könnyen észrevehetünk, ha használjuk az autót. Egyrészt nehézkesebbé válhat a kormánykerék forgatása, másrészt pedig nyekergő, kopogó hangot hallhatunk az alkatrész irányából. Ha ezeket tapasztaljuk, akkor a gömbfej elhasználódására kell gyanakodnunk, ilyenkor szintén a gyors csere a legjobb megoldás, mielőtt nagyobb galiba történik. A hiba szervizben könnyen észrevehető, így egy rutin ellenőrzés során egy megbízható szakember könnyen kiszúrja a problémát.

Más Alkatrészekre Gyakorolt Hatás és a Kormánymű Problémái

A kormányösszekötő gömbfej hibája ugyanis kihathat más alkatrészek működésére, állapotára is. Tönkremehet a kerékcsapágy, extrém módon kophatnak az abroncsok, és persze romlik az autó úttartása is, amelynek következtében megint csak oda jutunk, hogy nehezebben vezethetővé, balesetveszélyessé válik a kocsi. Fontos megemlíteni, hogy a drága kormánymű hibának diagnosztizált problémák hátterében is egy hibás kormányösszekötő gömbfej állhat.

Kopogó Hang a Futóműben

A vezetés közben észlelt erős fémes hang egyik leggyakoribb oka a kopogó futómű. A kezeletlen zörejes futómű csökkentheti az autó stabilizálását, kárt tehet más alkatrészekben és súlyos esetekben balesethez vezethet. Így a kopogó futómű esetén a mielőbbi cselekvés javasolt.

A kopogó hangot a futóműben számos ok okozhatja, például:

1. Lengéscsillapító: Az erősen amortizált és kevésbé rendszeresen karbantartott autók esetén a lengéscsillapító szára jelentős mértékben lekophat, ami kopogó futóműhöz vezethet.
2. Kormánymű (szervokormánymű): A kopott kormánymű vezethet kopogó futóműhöz.
3. Axiál rúd (belső kormányösszekötő rúd): A futóművet érő erőhatások egy részét a belső kormányösszekötő rúd veszi fel. Ennek következtében a szerkezet idővel megsérülhet, amely zavaró kopogó hangot adhat ki menet közben. A kormányösszekötő csere szükségességére a legfeltűnőbben a kormányszerkezet irányából érkező kopogó hang figyelmezteti az autóst. Ez arra vezethető vissza, hogy az axiális rudat menet közben folyamatos ütések érik, ami a csuklók kikopásához vezet.
4. Lengőkar gömbfej: A lengőkar gömbfeje a csukló mozgásáért felelős, így fontos szerepet lát el kormányzás során a kerékfordulásában. Általában teljes lengőkar csere szükséges a gömbfej vagy a szilent meghibásodása esetén.
5. Stabilizátor rúd: Kopás következtében a stabilizátor rúd lógni kezd és erős kopogó hangot ad ki.

Ha kopog a futómű, akkor elkerülhetetlen a szakember által történő teljes körű átvizsgálás és javítás. Otthoni körülmények között nem orvosolható a probléma. Minden esetben érdemes felkeresni egy professzionális autó szervizt, ahol a szükséges szaktudás és eszközök birtokában megszerelhetik a gépjárművet. Amennyiben kanyarban kopog a futómű, minden esetben érdemes felkeresni egy autó szervizt, ahol a szükséges inspekciót követően megszerelik a sérült alkatrészeket. Amennyiben kopog a hátsó futómű, javasolt mielőbb szerelőhöz vinni az autót. A zavaró hangért felelős felfüggesztést érő sérülés idővel további károkat tehet az autóban, amely fokozhatja a szerelés költségét.

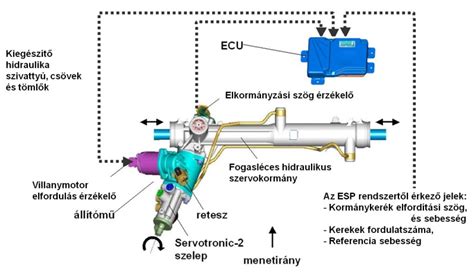

Kormánymű Hibák és Javításuk

A kormánymű nem csak fontos, de rendkívül összetett alkatrésze járművünknek. Egyszerre mechanikus és elektrohidraulikus szerkezet, így ötvözi magában a legújabb fejlesztéseket és a legősibb megoldásokat is. Összeköti az autó két kerekét: a kormánykereket és a haladást biztosító, útfelületen futó kerekeket. Az elektrohidraulikus rendszerben az irányítás és a kerekek közötti kapcsolatot a kormányszög jeladó jelenti. Ez a szerkezet az, ami érzékeli a kormánykerék és kerekek állását és utasítást ad a szervószivattyúnak a szükséges rásegítés mértékéről. Ha elromlik, gyakorlatilag szabályozhatatlan lesz a kormányzás, azonnal szervizbe kell mennünk. A mechanikai kapcsolatot pedig a kormányösszekötő gömbfej nyújtja.

Érdemes időben felfedezni a kormánymű hibáit, így megúszhatjuk a magas javítási költségeket, esetleg a teljes kormánymű, vagy akár az autó cseréjét is.

Kormánymű hibák és jeleik:

1. Vezérlőelektronikai hiba: Elektromos kormányoszlopoknál leggyakrabban vezérlőelektronikai hiba az ok. Az elektromos szervorendszerek kifejezetten érzékenyek az akkumulátor, a töltés és persze az autó egész elektromos hálózatának állapotára. Így ezek meghibásodásakor vagy akár ettől függetlenül is tönkremehet a vezérlőelektronikájuk. Gyakori hiba, hogy csak újraindításkor jön vissza a szervó, amit szintén valamely elektronikai alkatrész hibája okoz.
2. Olajfolyás: Hidraulikus kormányműveknél olajfolyás vagy a vezérlőszelep meghibásodása okozhatja, hogy nincs szervónk. A kormánymű folyásának, azaz az olaj szivárgásának a leggyakoribb oka a szimeringek elhasználódása szokott lenni. A szimering elhasználódása mögött pedig a kormánymű, vagy annak egyes részeinek fokozott igénybevétele állhat.
3. Kormánymű kopogása: A kormánymű kopogását a fogasléc fogainak vagy épp az orsó tengelyének kopása okozhatja. De a csapágy vagy a támasztópersely is elkophatott.
4. Lógó kormánymű: A lógó kormánymű nem feltétlenül okoz azonnal problémát. Azonban egy időzített bombaként tekinthetünk rá, mivel nagyon terheli és deformálhatja a tömítéseket, az pedig olajfolyást okozhat.
5. A kormány holtjátéka: A kormánymű holtjátéka az a jelenség, amikor a kormánymozgást úgy tudjuk végezni, hogy a kerekek nem mozdulnak el. Ez a típusú kormánymű hiba utalhat kopott kormányműre, esetleg lógó csapágyakra. De előfordulhat, és igen gyakori, hogy a kormányösszekötő gömbcsuklóinak a hibája okozza a holtjátékot.
6. Túl könnyű kormányzás: Ha a kormányt túl könnyen tudjuk mozgatni, akkor az egyik legproblémásabb és legveszélyesebb hibára gyanakodhatunk, vagyis a szervokormánymű orsótengelyén lévő vezérlő meghibásodására. Ez jelentheti a vezérlőtengely gyűrűinek elhasználódását, vagy a kormánymű öntvényházának kopását.
7. Szervoszivattyú vagy ékszíj hiba: Ékszíj csere, vagy a szervoszivattyú cseréje segíthet a problémán.
8. Kormány megszorulása vagy ugrálása: Előfordulhat, hogy a csúszó ékszíj okozza a problémát, de a szervoszivattyú vagy a csőrendszer dugulása is okozhatja a kormány ugrálását.
9. Kormánymű akadása: A kormánymű akadása sokszor nem a kormánymű hibája, hanem a kardánok kopása esetleg korrodáltságának a jele.
10. Nyikorgó kormánymű: A nyikorgó kormánymű általában azt jelzi számunkra, hogy a kormányoszlop vezetőperselye száraz. De az is előfordulhat, hogy a kormányrásegítő a hibás.

Javítási Lehetőségek és Karbantartási Tanácsok

Az alkatrész nem felújítható, hiba esetén csak a csere segíthet. Nem tartozik ugyanakkor a legdrágább műveletek közé, éppen ezért bízzuk ezt nyugodtan szakemberre, akik pontos, precíz munkával, rövid idő alatt kicserélhetik az elhasználódott alkatrészt. A kormányösszekötő gömbfejek és axiálcsuklók nem javítható alkatrészek, felújítani nem lehet őket. Amennyiben kormányösszekötő vagy axiálcsukló hibát feltételez, ajánljuk a mihamarabbi cseréjét, a hibás alkatrész balesetveszélyes.

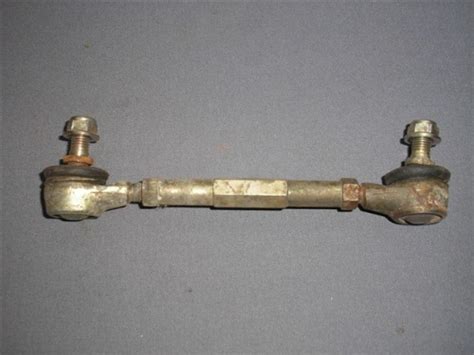

Kormányösszekötő Rúd Csere

A kormányösszekötő csere akkor merül fel, ha - és ez a leggyakoribb hiba - a rúd „lógni” kezd. A jelenség - normális körülmények között - úgy 100-150 ezer megtett kilométer után szokott jelentkezni. A kormányösszekötő csere nem nagy munka, egy-két munkaóra alatt végezni lehet vele. Természetesen a cseréhez elő kell teremteni a cserealkatrészt, vagyis meg kell vásárolni az új kormányösszekötő rudat. Olyan axiál rudat kell a régi helyére beszerelni, ami a gépkocsi márkájának és típusának megfelel. Sőt arra is oda kell figyelni, hogy a baloldali, vagy a jobboldali rúd cseréje vált-e szükségessé.

Kormánymű Javítás és Felújítás

A kormánymű olajfolyásának javítása során megköszörüljük, polírozzuk a fémfelületet és emellett természetesen kicseréljük a tömítéseket is. Fontos, hogy ha az elfolyt olaj miatt a szivattyú szárazon jár, tönkremehet, ezért nem javasolt közlekedni az autóval. A kormánymű kopogását okozó kopott alkatrészek cseréje oldhatja meg a problémát. A csapágyak, támasztó perselyek cseréjéhez is szét kell szednünk teljesen a kormányművet, ilyenkor pedig a tömítésgarnitúrát is cserélni kell. A lógó kormánymű hibájának javítása is a kormánymű teljes szétszerelésével jár. Ki kell cserélni a hibát okozó támasztóperselyt, vagy éppen a csapágyat.

A szervó vezérlőelektronikai hibák javítása teljesen hiba (hibakód) és típusfüggő. Leggyakrabban nyomatékszenzor, elektromos panel vagy elektromos motor elektronika szorul javításra. Vannak típusok, ahol kifejezetten gazdaságos a javítás, van ahol pedig a cserével járunk jobban.

A kormánymű holtjátéka esetén a kopott alkatrész cseréje a jellemző megoldás. Ha a kormányoszlop vezetőperselye száraz, akkor meg kell zsírozni. Ha a kormányrásegítő folyadéka fogyott el, akkor azt pótolni kell. A szíj esetében cserére van szükség.

Rendszeres Ellenőrzés és Karbantartás

Fontos, hogy időnként ellenőrizzük az alkatrész állapotát, a sérült vagy elöregedett gumielem könnyen észrevehető a szervizben. Ha szükséges, haladéktalanul cseréljük, különben könnyen kerülhetünk balesetveszélyes szituációkba. Ha bármilyen szokatlan zajt, lötyögő kormánykereket vagy egyéb problémát tapasztalunk, fontos, hogy szakemberhez forduljunk a gömbfejek ellenőrzése és szükség esetén cseréje érdekében. A kormányösszekötő gömbfejek rendszeres ellenőrzése és karbantartása elengedhetetlen a jármű biztonságos működéséhez.

Autódiagnosztika és a Műszaki Vizsga Tapasztalatai

A járműdiagnosztikai készülékek gyakran végzik el a mért értékek összehasonlítását a referenciaértékekkel. A nem tolerálható paraméterek egy részéről a műszerfali kijelzők a sofőr számára feltűnő jelzések formájában is jeleznek, egy jelentősebb részük azonban csak a fedélzeti járműdiagnosztikai készülék soros csatlakozófelületéhez kapcsolódó ún. kiolvasóval diagnosztizálható. Gyakran tapasztaljuk, hogy tele volt a hibatároló régi, több hónapos adatokkal, amelyek többsége régóta nem volt érvényes, ezért érdemes a hibakódok kiolvastatásának újbóli megismétlését. Fontos tudni, hogy a hibakód nem egyértelműen azonosítja a probléma forrását.

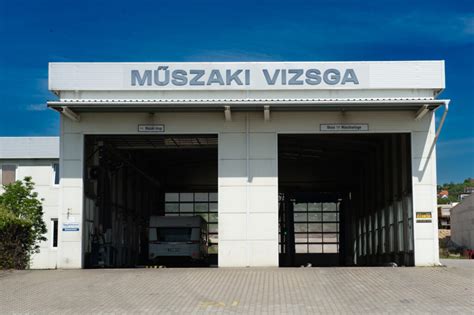

A Műszaki Vizsga Statisztikái

A 2018 júliusa és 2019 júniusa között a TÜV hálózatában vizsgázó autók közel nyolcvan százaléka elsőre megkapta az érvényesítő pecsétet, főként az idősebb - értsd: tíz év fölötti - járművekkel adódtak problémák. Az átlagéletkor 9,5 év, miközben 2000-ben még 6,9 volt. A növekvő átlagéletkor ellenére a tapasztalatok azt mutatják, hogy a műszaki vizsgákon felmerülő hibák száma nagyjából stagnál. Igaz ez az úgynevezett veszélyes hibák kategóriájába eső problémákra is: ebbe a körbe tartozik minden olyan hibajelenség, amelynek azonnali javíttatása esetén még megkaphatja az engedélyt az autó.

A TÜV szakemberei korosztályok szerinti bontásban közlik a leggyakoribb hibajelenségeket. Az adatok azt mutatják, hogy a fiatalabb autóknál - nem meglepő módon - inkább kisebb hibák fordulnak elő. Hétéves kor környékén ugyan még mindig a világítás volt az első helyen, de látható, hogy már az olajszivárgás, olajfolyás is gyakoribb. A kilencéves korosztályban már nincs olyan hibafajta, ami legalább kisebb arányban ne fordulna elő. Míg a fiatalabb autóknál még rozsdásodást nem jegyeztek fel, itt már ez is belép a képbe. Fontos megjegyezni, hogy az adatok pusztán a műszaki vizsgák feljegyzéseire támaszkodnak, nem elemzik az érintett járműveken korábban elvégzett javításokat, és nem tartalmaznak megbontásos átvizsgálást. Nem általános meghibásodási statisztikáról beszélhetünk tehát.
