A Műanyaggyártás Fő Berendezései: Az Extrudálás és a Fröccsöntés
A mindennapi életünk szinte elképzelhetetlen a műanyagok nélkül. Táskáinktól a telefonjainkon át a kerti székeinkig, szinte mindenhol találkozunk velük. De hogyan is készülnek ezek a sokoldalú anyagok? Ez a cikk a legfontosabb műanyaggyártó berendezéseket és azok működését mutatja be, különös tekintettel azokra a tömeggyártó eljárásokra, amelyek révén naponta óriási mennyiségű műanyag termék kerül a piacra.
A Műanyagok Alapvető Felosztása és Tulajdonságai
A műanyagokat alapvetően két nagy csoportra oszthatjuk. A leggyakoribb és legelterjedtebb típus a hőre lágyuló műanyagok csoportja. Ezeket az anyagokat hő hatására meg lehet olvasztani, folyékony állapotba hozni, majd lehűteni és megszilárdítani. Ez a tulajdonság teszi lehetővé a műanyagok újrahasznosítását és számtalan formában történő újragyártását. A hőre lágyuló műanyagok ipara a teljes műanyagtermelés mintegy 90%-át teszi ki. A leggyakrabban használt tömegműanyagok, mint a polietilén (PE), polipropilén (PP), polisztirol (PS), polietilén-tereftalát (PET) és polivinil-klorid (PVC) mind ebbe a kategóriába tartoznak. Ezekből az anyagokból, granulátum formájában, szinte végtelen számú termék hozható létre. Ezenkívül a hőre lágyuló műanyagokat könnyű anyagukban színezni, így a gyártósoron akár menet közben is változtatható a kívánt szín.
A másik csoportot a hőre keményedő műanyagok alkotják. Ezek hő hatására kémiai változáson mennek keresztül, és a megolvasztás után már nem alakíthatók át újra.
A Granulátumtól a Kész Termékig: A Műanyaggyártás Alapjai

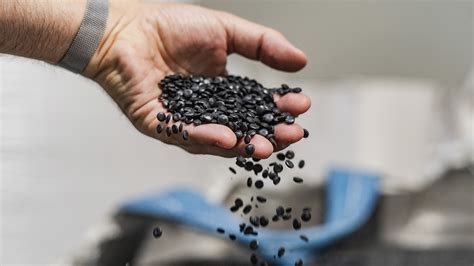

A legtöbb műanyaggyártási eljárás alapanyaga a granulátum, apró, lapított műanyag golyócskák. Ezeket a gépek megolvasztják, majd az olvadt állapotban lévő műanyagot, az úgynevezett ömledéket, egy szerszámba préselik, ahol felveszi a kívánt termék alakját. Ezt követően az ömledéket le kell hűteni és megszilárdítani. A modern műanyaggyártás főként a hőre lágyuló műanyagokra és azok feldolgozási technikáira épül, amelyek lehetővé teszik az anyagok többszöri újralakítását.
Extrudálás: A Végtelen Hosszú Termékek Gyártója
Az extrudálás egy olyan gyártási eljárás, amely során a műanyag granulátumokat egy tároló tartályból folyamatosan adagolják egy fűtött, henger alakú feldolgozó részbe. E henger belsejében található az extruder csiga, amely folyamatos forgásával előre hajtja a granulátumokat. A forgás okozta súrlódás és a külső hő hatására a granulátumok megolvadnak, homogén műanyag folyadékot, ömledéket képezve.
Az ömledék folyékonysága egy sűrűbb mézhez hasonlítható. Ezt az olvadt anyagot egy ugyancsak fűtött szerszámon, az extruderfejen keresztülpréselik. Ez a szerszám töri meg az extruderben létrehozott hengeralakú anyagáramot, és alakítja ki a kívánt formát. Az extrúzióval tipikusan olyan termékeket lehet létrehozni, amelyek a gyártási irányban "végtelen" hosszúnak tekinthetők a többi mérethez képest. Ilyenek például a csövek, lemezek, fóliák és profilok. A gyártás során a termék folyamatosan készül, és szerszámból folyamatosan áramlik kifelé a termékprofil. A szerszámból akár komplexebb keresztmetszetű termékek is kiléphetnek, amelyeket profiloknak nevezünk. Fontos megjegyezni, hogy egy szerszámmal csak egyféle termék gyártható; egy csőgyártó szerszámmal nem lehet ablakprofilt extrudálni.
Az Extrudálás Utómunkálatai: Megszilárdítás és Feldolgozás
Ahhoz, hogy az extrudált cső vagy lemez termék elkészüljön, nem elegendő csupán a feldolgozó gép és a szerszám. Ha csak ez a két egység lenne, a kialakított forma összeesne, ahogy kilépne a szerszámból, és a gravitáció hatására a padlóra folyna. Mivel az anyag még folyós állapotban van, meg kell szilárdítani, hogy használható és méretpontos terméket kapjunk. Ehhez követő berendezésekre van szükség.
A termék megszilárdításához nagyon hosszú hűtőkádakat használnak, amelyeken keresztülhaladva a termék megfelelően lehűl. A hűtőkád után egy elhúzó egység következik, amely az extruderből folyamatosan kilépő és a hűtőkádon áthaladó anyagot megfelelő erővel elhúzza, biztosítva, hogy a termék ne szakadjon el. Az elhúzás előtt vagy után gyakran található egy nyomdázó egység is, amellyel a szükséges információk (például gyártási dátum, típusjelölés) helyezhetők fel a termékre egy festékszalag segítségével.
315 mm-es PVC csővégbe műanyag lépésálló csatornafedél, betonozható keret nélkül
Egy lehetséges módja a folyamatnak, ahol egy csövet gyártanak: lehűtik egy hideg vízfürdőben, közben folyamatosan elhúzzák egy továbbító egységgel, végül a terméket állandó hosszúságúra darabolják egy körkörösen mozgó fűrésszel.
Fröccsöntés: A Komplex Geometriájú Termékek Mestere

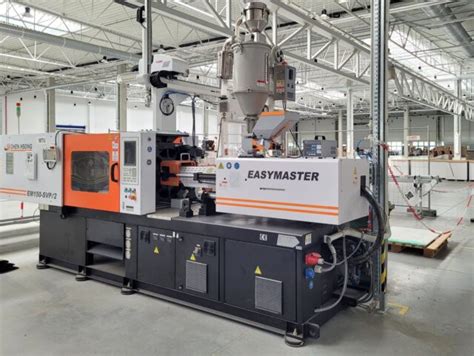

A fröccsöntő gépek - az extrúzióval ellentétben - nem alkalmasak végtelenített termékek előállítására. Ezzel a módszerrel tipikusan háromdimenziós műanyagtermékek készíthetők, rendkívül széles termékpalettán: a ládáktól, játékkockákon és telefonburkolatokon át egészen a műanyag kerti székekig, vagy éppen a PET palackok előformájáig. Szinte bármilyen komplex geometriájú termék elkészíthető fröccsöntéssel.
A fröccsöntő gép csigája nem végez folyamatos forgó mozgást, hanem a hengerben előre-hátra mozog, ezzel juttatja az olvadt műanyagot a gépre szerelt szerszámba. A hengerben a hő hatására az alapanyag megolvad. A gép csigája ezt az ömledéket maga elé juttatja, miközben a csiga a hengerben hátrahúzódik. Az ömledék felveszi a szerszámüreg alakját. Eközben a fém szerszámban folyamatosan hideg víz kering, amely lehűti a szerszámban lévő anyagot, és termékké dermeszti.
Amikor a terméket sikeresen megszilárdították, a szerszám szétnyílik, és a benne lévő termék vagy egy gyűjtőládába hullik, vagy egy robot veszi ki és szállítja el. Miközben a szerszámban lévő termék megszilárdul (ez a leghosszabb folyamat a ciklusban), addig a fröccsöntő gép csigája ismét hátrafelé húzódik a hengerben, maga elé préselve az új ömledékadagot, amelyet a következő gyártási ciklusban juttat be a szerszámba - de csak azután, hogy az elkészült terméket eltávolították. Tehát a gyártás itt anyagáramlás szempontjából nem folyamatos, hanem szakaszos, ciklusról-ciklusra történik a termelés.
A Fröccsöntő Szerszámok Költsége és Hatékonysága
A fröccsöntésnél is igaz, hogy a gépre szerelt szerszámmal csak egyféle termék gyártható. Ha elkészítették a szerszám üregét, akkor azzal a szerszámmal már csak az a termék gyártható a jövőben. A fröccsöntő gépekre szánt szerszámok rendkívül drágák, több esetben a gyártási költségük megközelíti magának a fröccsöntő gép árát. Egy közepes méretű fröccsöntő gép ára nagyjából 25-35 millió forint között mozoghat.
Ennek az az oka, hogy a gyártás hatékonyságának növelése érdekében egy ciklusban nem csak egy terméket lehet gyártani a szerszámmal. Például a fröccsöntött építőkockáknál egyszerre 8-16 darab termék esik ki minden ciklusban a gép szerszámából. A PET palackokra csavart kupakok esetén nem ritka a 72 fészkes fröccsszerszám sem, amelyből 3 másodpercenként potyognak ki az elkészült kupakok.
315 mm-es PVC csővégbe műanyag lépésálló csatornafedél, betonozható keret nélkül
Összehasonlítás: Extrudálás vs. Fröccsöntés
Az extrudálás során a termék folyamatosan áramlik ki a szerszámból, és azt a szerszámon kívül kell lehűteni egy vizes kádban, valamint a termékáram elhúzását folyamatosan biztosítani egy elhúzó egységgel. Ezzel a módszerrel tipikusan csöveket, lemezeket, fóliákat és profilokat készítenek.
Ezzel szemben a fröccsöntésnél az ömledék megszilárdulása mindig a szerszámban valósul meg, ahonnan minden alkalommal el kell távolítani a készterméket, és csak ezután lehet az új ömledéket bejuttatni a szerszámba. Emiatt a fröccsöntést nem tekintjük folytonos gyártásnak, hanem szakaszos üzeműnek.
A bemutatott két technológiával még nem lehet a teljes műanyagtermék-repertoárt legyártani. Azonban e két technológiával a késztermékek mellett félkész terméket is lehet gyártani, amelyek egy következő feldolgozó gép alapanyagaként szolgálnak. Például az extrúzióval létrehozott csövekből fújt termékeket lehet készíteni.
Speciális Szállítási Megoldások: A Csigás Szállítók
A műanyaggyártási folyamatok során, különösen a granulátumok és más por-, illetve szemcsés anyagok szállításánál, elengedhetetlenek a speciális berendezések. A csigás szállítók kiválóan alkalmasak ilyen anyagok mozgatására. Egyszerű felépítésük, könnyű súlyuk és kis helyigényük mellett további előnyük a kiporzás mentes szállítás. Az anyagtovábbítást a vályúba vagy csőbe szerelt csigatengely végzi.
Nedves anyagok szállításánál, ahol az anyag hajlamos hozzáragadni a spirál tengelyéhez, a tengely nélküli szállítócsiga ideális választás. A moduláris rendszernek köszönhetően típuselemeinkből tetszőleges kialakítású és hosszúságú csiga rendelhető, de egyedi kialakítású csigák gyártását is vállaljuk. Az alacsony szállítási sebesség és a megfelelő csapágyazás biztosítja, hogy az általunk gyártott csigák nehéz üzemi körülmények között is megbízhatóan működjenek. Erősen koptató anyagok esetén a csigalevelek és a vályú is készülhet kopásálló HARDOX anyagból, növelve a berendezés élettartamát és ellenálló képességét.
A műanyaggyártás tehát egy komplex és sokrétű folyamat, amely számos innovatív technológiát és speciális gépet foglal magában, hogy a hétköznapi életünk nélkülözhetetlen részét képező termékeket előállítsa.
