Az építészeti tervezés és kivitelezés során a korlátok funkcionális szerepe - a biztonság garantálása - mellett esztétikai jelentőségük is egyre inkább felértékelődik. Egy jól megválasztott és precízen rögzített korlát nem csupán elválasztó elem, hanem meghatározó design részlete is lehet egy épületnek, legyen szó belső terekről, lépcsőházakról, erkélyekről vagy teraszokról. A korlátmegfogás, vagyis a korlát tartószerkezetének stabil rögzítése, kulcsfontosságú mind a biztonság, mind az esztétikum szempontjából. A modern technológiák és anyagok fejlődésével a rögzítési módok is sokszínűvé váltak, a hagyományos oszlopos megoldásoktól kezdve egészen a légies, szinte láthatatlan pontmegfogásos üvegkorlátokig. A választás során figyelembe kell venni az épület stílusát, a terhelhetőségi követelményeket és természetesen az egyedi elképzeléseket. Ennek az összetett feladatnak a megoldásához elengedhetetlen a részletes műszaki ismeret és a pontos kivitelezés.
A Pontmegfogásos Üvegkorlát - Esztétika és Funkció Kéz a Kézben

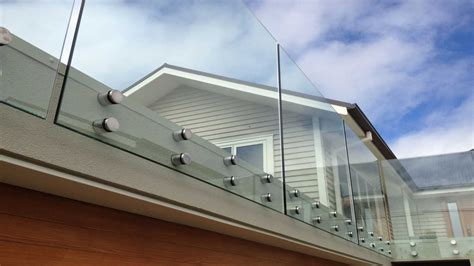

A modern építészet egyik leglátványosabb és leginkább keresett korlátrendszere a pontmegfogásos üvegkorlát. Ez a megoldás egyesíti a minimális anyagfelhasználást a maximális átláthatósággal és letisztultsággal, így teremtve egyedülálló vizuális élményt. A pontmegfogásos üvegkorlát az egyik legmutatósabb korlátrendszer, amely valóban képes megváltoztatni egy tér hangulatát. Modern és elegáns, egyszerű és stílusos: könnyen érthető, hogy miért válnak egyre népszerűbbé, így egyre több épületben és teraszon jelennek meg az országszerte. Ez a népszerűség nem véletlen, hiszen a légies megjelenés mellett kiemelkedő biztonságot és tartósságot is garantál.
A rendszer legnagyobb előnye, hogy semmilyen szerelvény, vagy rögzítő elem nem látható az egyik irányból, például a lépcső vagy erkély felől, mintha lebegne az üveg a levegőben, az az érzése a szemlélőnek. Ez a "lebegő" hatás adja az üvegkorlátok különleges vonzerejét, vizuálisan tágítva a teret és beengedve a természetes fényt. A pontmegfogásos üvegkorlátok esetében a rögzítés a járófelület alatt pontszerű, rozsdamentes korongokkal történik. Ezek a korongok diszkréten, szinte észrevétlenül tartják az üvegtáblákat, biztosítva azok stabilitását anélkül, hogy zavarnák az összképet. Ez a minimális fém tartóelem felhasználásának köszönhető, ami hozzájárul a korlátok légies és könnyed jellegéhez.
Az Üveg Anyaga és Szerkezete: A Biztonság Alapjai
Egy korlát legfontosabb feladata a biztonság garantálása, és ez alól a pontmegfogásos üvegkorlát sem kivétel. Sőt, az átlátszó anyag ellenére ezek a rendszerek rendkívül strapabíróak és ellenállóak. Az üveg anyaga edzett laminált üveg, általában 17 (8+8) mm vastag. Ez a vastagság és szerkezet kulcsfontosságú a korlát stabilitása és biztonsága szempontjából.
Az üvegkorlátoknál használt üvegtípusok jelölései, mint például 8+8 vagy 8.8.2 ESG, VSG/TVG, részletesen tájékoztatnak az üveg tulajdonságairól. Az első két szám az üvegek vastagságát jelöli milliméterben, míg a harmadik szám a két üveg között felhasznált fóliák számát jelöli. Az ESG az edzett üveg rövidítése, ami a fokozott ütésállóságot és a speciális törésmintázatot garantálja. A VSG a fóliára utal, ettől lesz biztonsági az üvegkorlát. Ez a fóliaréteg elengedhetetlen a biztonság szempontjából, mivel egyben tartja az üvegszerkezetet, nem engedi törés esetén a korlátot darabjaira hullani. Ezáltal minimalizálja a sérülés kockázatát, még extrém terhelés esetén is.
Cégünk jellemzően TVG (előfeszített) üveget használ korlátok készítésénél, mert ebben az esetben az üveg nem kis darabokra, hanem nagy táblákra törik, az üvegkorlát pedig egyben marad, nem esik össze. Ez a típusú üveg különösen alkalmas olyan helyekre, ahol kiemelten fontos a maximális biztonság, például közösségi terekben vagy forgalmas helyeken. Mi minimum 8+8 mm-es edzett-ragasztott üveget ajánlunk pontmegfogásos üvegkorlátokba, ezzel biztosítva a hosszú távú stabilitást és megbízhatóságot. Az üveg felülete lehet teljesen átlátszó, de igény szerint mattított, színes vagy mintás változatok is elérhetőek, amelyek még inkább személyre szabottá teszik az adott teret. Az üveg kiválasztásakor mindig figyelembe kell venni a helyi előírásokat és szabványokat is, hogy a telepített korlát minden tekintetben megfeleljen a jogszabályi követelményeknek.
A Precíz Rögzítés: Műszaki Részletek és Kitekintések
A pontmegfogásos üvegkorlátok telepítése összetett feladat, amely precíz mérést, tervezést és szakszerű kivitelezést igényel. A légies megjelenés mögött komoly mérnöki munka és aprólékos részletek rejlenek, amelyek garantálják a korlát stabilitását és tartósságát.
Általános Elvek és Telepítési Folyamat
Az üvegtáblák rögzítése egy gondosan kidolgozott folyamat része, amely több lépcsőből áll. Az üvegtáblákat fúrás, edzés és laminálás után a helyszínen a födém vagy lépcső vasbeton szerkezetéhez rögzítjük. Ez a sorrend garantálja az üveg megfelelő fizikai tulajdonságait és a biztonsági funkciók teljesülését. Az edzés során az üveg felületén kompressziós feszültség alakul ki, ami jelentősen növeli az ütésállóságát, míg a laminálás során behelyezett fólia a törés esetén is egyben tartja az üvegdarabokat.
A rögzítés maga rendkívül erős és tartós. Az üveget a födém oldalához rozsdamentes acél tartórögzítésekkel erősítjük, hogy ellenálljanak a szerkezeti terhelésnek. Ezek a rögzítések a korlát teljes élettartama alatt megbízhatóan tartják az üvegtáblákat. Az üveget a vasbetonba fixen rögzített szerkezeti elemhez egy speciális kialakítású pontmegfogóval lehet odaerősíteni az üvegtáblában kialakított furatokon keresztül. Ezek a pontmegfogók diszkrétek, mégis rendkívül erősek, és biztosítják, hogy az üveg a helyén maradjon, ellenállva a külső erőknek. A járófelület alatt pontszerű, rozsdamentes korongokkal történő rögzítés szintén hozzájárul a tiszta, minimalista megjelenéshez, miközben maximális tartást biztosít.
Point fixing glass balustrade testing on site
Méretbeli Követelmények és Kihívások Lépcsőknél
A lépcsőkorlátok esetében a precizitás különösen hangsúlyos. Egy olyan üvegkorlátot látsz, ahol a lentről felfelé jövő és a felfelé haladó üveglap is ugyanabban a síkban helyezkedik el. Ez a kialakítás rendkívül esztétikus, de csak pontos tervezéssel és kivitelezéssel érhető el. A két lépcsőkarnak szinte tökéletesen párhuzamosan kell futni egymással. Ez a terveken minden esetben így szerepel, de a valóságban előfordul, hogy centiméteres különbségek vannak, ami jelentős problémákat okozhat a telepítés során.
A két lépcsőkar között, a képen (a) és (b) pontok, minimum 102mm és maximum 110mm távolságnak kell lennie. Ettől a mérettől nem érdemes eltérni, mivel így a gyári üvegfogók átalakítás nélkül beépíthetők. A gyári elemek használata nem csak költséghatékonyabb, de gyorsabb és megbízhatóbb telepítést is tesz lehetővé. Amennyiben az (a) és (b) pontok távolsága nem 105-110mm között van, úgy egyedi pontmegfogók gyártása szükséges. Ez egy komplexebb és költségesebb folyamat, melynek során a gyári pontmegfogókat esztergagép használatával kettévesszük, majd beletoldunk ugyanazon anyagból, ha az orsótér nagyobb a megadott méretnél. Az üvegfogók 5mm-t biztonsággal állíthatók, tehát a méretük ennyivel növelhető meg szükség esetén, ami némi rugalmasságot biztosít a kisebb eltérések korrigálására. Azonban a nagyobb eltérések már egyedi megoldásokat igényelnek. Fontos megjegyezni, hogy a két lépcsőkar közötti (a -b) távolságnak festés, glettelés, esetleges burkolás után kell rendelkezésre állnia. Ez azt jelenti, hogy a méréseket a felületek végleges állapotában kell elvégezni, hogy a beépítés során ne merüljenek fel váratlan problémák.
A modern építészet vékony födémei új kihívásokat tartogatnak a rögzítés szempontjából. Ha a hagyományos rögzítés nem opció, akkor a megoldás: ultrabiztos, rozsdamentes acél elem, amely egyetlen ponton fixálja az üveget. Ez a speciális rögzítési mód lehetővé teszi a biztonságos telepítést még olyan szerkezetek esetén is, ahol a korlát számára korlátozott a hely vagy a teherbírás. Amikor pontmegfogásos üvegkorlátot készítesz, akkor mindig mérd meg, hogy a hordozó felület, legyen az beton vagy fém, mennyire egysíkú. Ennek ismerete kulcsfontosságú, ugyanis a pontmegfogó faltól való elállása ugyan állítható, de ha sokat kell állítani rajta, akkor az már látható nyomot hagy maga után. Látszódni fog a menet, ami rontja az esztétikai összhatást.
A lépcső szögének pontos megismerése is fontos, hisz az üveg felső és alsó élének is követnie kell a lépcső vonalát. Érdemes ezt pontosan megszerkeszteni akár papíron, akár számítógéppel. Az egyik képen megfigyelhető, hogy a lépcső alsó éle párhuzamos a mellette futó üveg élével. Akár fél fok eltérés is az üveg teljes hosszában centiméteres különbséget eredményezhet, ami nem csak esztétikailag zavaró, de a stabilitást is befolyásolhatja. A mérést 0,5 fokon belüli pontossággal érdemes elvégezni, különös figyelemmel a függőleges és vízszintes síkokra. Amennyiben nem tudsz ennyire pontosan mérni, érdemes nagyobb (20-30mm-es) üveg hézagot hagyni, de ezt nem minden ügyfél fogadja el, mivel a nagyobb hézagok ronthatják a korlát letisztult megjelenését és a biztonságérzetet.
A Rögzítő Korongok és Elemek
A pontmegfogásos üvegkorlátok diszkrét, mégis rendkívül erős rögzítőelemei a rozsdamentes acél korongok. Ezek a korongok biztosítják az üvegtáblák stabil tartását, miközben minimálisra csökkentik a látható fém elemek arányát. A rozsdamentes korongok szálcsiszolt felülete festhető, és igény szerint akár el is burkolható, elhelyezésüket tekintve pedig minimum 15 cm távolságot érdemes tartani közöttük. Ez a távolság hozzájárul az üvegfelület vizuális egységéhez és a korlát letisztult megjelenéséhez.
Az üvegtáblák stabilitása azon múlik, mekkora a tartó elemek közötti távolság. A tökéletes táv valahol 20 és 25 cm között van. Ez az optimális távolság garantálja, hogy az üveg korlát ellenálljon a mindennapi terhelésnek és az esetleges külső behatásoknak. A táblák mérete 100-200 cm hosszban tervezhető, jellemzően 2 vagy 3 pár koronggal. A tervezés során figyelembe kell venni az üvegtáblák méretét és súlyát, valamint a várható terhelést, hogy a korongok megfelelő elosztásban és számban kerüljenek alkalmazásra. A gondos tervezés és kivitelezés elengedhetetlen a korlát hosszú távú működéséhez és biztonságához.
Biztonsági Szabványok és Alkalmazási Területek
A korlátok, különösen a nagy forgalmú vagy magas épületekben, szigorú biztonsági előírásoknak kell, hogy megfeleljenek. A pontmegfogásos üvegkorlátok tervezése és kivitelezése során is alapvető fontosságú a vonatkozó szabványok betartása, amelyek garantálják az emberi biztonságot és a szerkezet tartósságát. Az 1,5 kN minősítés azt jelenti, hogy az üvegkorlát akár 150 kg oldalirányú nyomást is elbír törés vagy kilazulás nélkül. Ez a terhelés, amit egy ember teljes testsúlyos nekidőlése okoz, szemlélteti a korlátok robusztusságát és megbízhatóságát. Ezen szabványok betartása kritikus a balesetek megelőzése szempontjából.
Ezért használják ezt a szabványt bevásárlóközpontokban, irodaházakban és közintézményekben is, ahol a nagyszámú emberi forgalom és az esetlegesen fellépő nagyobb terhelések indokolttá teszik a fokozott biztonsági követelményeket. Ugyanezt a biztonságot adjuk otthoni környezetben is, ahol bár a terhelés általában kisebb, a családtagok, különösen a gyerekek védelme kiemelten fontos. A minősített üvegkorlátok tehát nem csupán esztétikusak, hanem a legmagasabb szintű biztonságot is garantálják, hozzájárulva a gondtalan mindennapokhoz. A rozsdamentes acél tartórögzítésekkel erősítjük az üveget a födém oldalához, hogy ellenálljanak a szerkezeti terhelésnek, így biztosítva a hosszú távú stabilitást és megbízhatóságot.
Hagyományos és Alternatív Korlátrögzítési Megoldások
Bár a pontmegfogásos üvegkorlátok rendkívül népszerűek, számos más rögzítési és korlátmegoldás létezik, amelyek különböző esztétikai és funkcionális igényeket szolgálnak ki. A "rud korlát megfogás" kifejezés tágabb értelemben magába foglalhatja az összes olyan technikát, amely rúd, oszlop vagy hasonló elemek felhasználásával rögzíti a korlátot, biztosítva annak stabilitását és biztonságát.
Oszlopos Rögzítések
A hagyományos oszlopos korlátok továbbra is széles körben alkalmazottak, különösen ott, ahol a masszívabb megjelenés vagy a szerkezeti igények ezt indokolják. Az oszlopok jellemzően négyszög szelvényűek, de acél szerkezet alkalmazása esetén különböző profilú idomacélok felhasználásával is készülhetnek. Ez a rugalmasság lehetővé teszi, hogy az oszlopos korlátok is illeszkedjenek a modern és klasszikus építészeti stílusokhoz egyaránt.
A korláttartó oszlopok a lépcsőfokokhoz felülről kerülnek rögzítésre. Ez a megoldás a lépcsőkar szabad szélességét szűkíti, amit figyelembe kell venni a tervezés során. A rögzítéseket a fokok szélének munka közbeni vagy későbbi lerepedésének elkerülése végett a lépcsőkar szélétől legalább 6 cm távolságban kell elhelyezni. Ez a távolság biztosítja a lépcsőfok integritását és a rögzítés tartósságát. A rögzítés történhet fészekbe, előre elhelyezett acél korlátfogadó elemekhez hegesztéssel vagy csavarkötéssel, illetve burkolat alatt vagy felett az oszlop végére hegesztett talplemezen keresztül dűbelezéssel. Ez utóbbi a legjellemzőbb korlátrögzítési mód a talplemezes oszlopok esetében. A rögzítések eltakarását - hacsak az nem szerves része a korlát esztétikai megjelenésének - minden esetben meg kell oldani a letisztult összkép érdekében.
Az oszlopok rögzítése történhet a lépcsőkarba előre elhelyezett acél korlátfogadó elemekhez hegesztéssel vagy csavarkötéssel, illetve oszlop végére hegesztett talplemezen keresztül dűbelezéssel. Az előzőhöz hasonló műszaki megoldást jelent, de a rögzítési pontok elhelyezkedésében eltérő lehet. A takaríthatóság érdekében előnyös, ha a korláttartó oszlop a lépcsőkar oldalával kontaktmódon nem érintkezik, így elkerülhetők a nehezen hozzáférhető, tisztíthatatlan rések. Acél szerkezetű lépcsőknél jellemző megoldás, ami sűrű korláttartó oszlopelhelyezést jelent. Ez a kialakítás nagyfokú stabilitást biztosít, és gyakran esztétikus eleme az ipari vagy modern stílusú tereknek. Divatos megoldást jelent, főleg lebegő lépcsők esetében alkalmazott, ahol az oszlopok vizuálisan is könnyeddé teszik a szerkezetet. Olyan szerkezeti rendszer is kialakítható ezzel a módszerrel, ahol a korláttartó oszlopok egyben a lépcsőkar/lépcsőfokok gyámolítását is adják, ezzel integrált és rendkívül stabil megoldást hozva létre.
A Rúd Korlát és Hasonló Szerkezetek

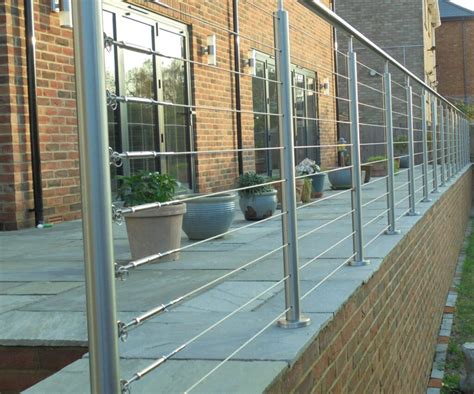

A "rud korlát megfogás" közvetlen értelmében véve a rúdszerkezetek korláttartóként való alkalmazását jelenti, ami egy másik esztétikus és funkcionális alternatívát kínál. Esztétikus megoldást jelent az orsótérbe helyezett lépcsőkarok oldalához vagy a födém és padlószerkezethez rögzített teljes lépcsőházon átfutó rúd vagy háló/sodrony szerkezet korláttartóként történő felhasználása. Ez a megközelítés különösen alkalmas modern, minimalista terekbe, ahol a rúd- vagy sodronyszerkezetek finom vonalai hangsúlyozzák a tér nyitottságát és átláthatóságát.
Ha a rúdszerkezet rúdjai kellő távolságra helyezkednek el egymástól, akkor az egyben a kiesés gátlást is nyújthatja, ugyanakkor ügyelni kell arra, hogy a távolság ne legyen túl nagy, elkerülve a biztonsági kockázatokat, különösen gyermekek esetében. A rúd korlátok anyaga lehet rozsdamentes acél, festett fém, vagy akár fa, a belsőépítészeti koncepciótól függően. A rögzítés történhet a padlóba, födémbe, vagy oldalt a lépcsőkarokba épített tartóelemekhez, biztosítva a rúd elemek stabil és biztonságos illeszkedését. Ez a típusú korlátmegfogás eleganciát és modernitást kölcsönöz az épületnek, miközben maximális funkcionalitást nyújt.
A korlátmegfogás, legyen szó pontmegfogásos üvegkorlátról, hagyományos oszlopos rendszerről vagy rúd szerkezetről, alapvető fontosságú az épületek biztonsága és esztétikája szempontjából. A precíz tervezés és kivitelezés, a megfelelő anyagválasztás és a szigorú szabványok betartása elengedhetetlen a hosszú távú elégedettség és a biztonságos használat garantálásához.
