Kia Rio stabilizátor rúd csere: részletes útmutató a biztonságos vezetésért

A Kia Rio, és általánosságban minden jármű esetében a stabilizátor rúd, más néven kanyarstabilizátor vagy stabilizátorrúd (angolul: sway bar vagy anti-roll bar), egy alapvető alkatrész, amely a jármű stabilitását és kanyarodási teljesítményét jelentősen javítja. A stabilizátor rendszeres ellenőrzése és karbantartása kulcsfontosságú a jármű biztonságos működéséhez és a kényelmes utazáshoz.

Mi az a stabilizátor rúd és mi a feladata?

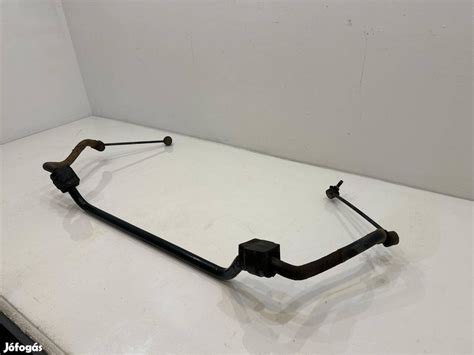

A stabilizátorrúd egy fémrúd, amely az autó felfüggesztési rendszerének mindkét oldalához csatlakozik. Fő feladata, hogy csökkentse a karosszéria dőlését kanyarodás közben, ezáltal növelve a stabilitást és a vezetési élményt. A kanyar stabilizátor rendszer feladata, hogy a kocsikon az oldalirányú és haránt lengéseket megszüntesse, vagyis megakadályozza, hogy a kocsi billegjen.

A gyakorlatban ez úgy valósul meg, hogy egy kovácsoltvas rúd összeköti a két kereket, gömbcsuklók és szilentblokkok segítségével. Amikor a kocsi megdőlne valamilyen okból az egyik irányba, akkor az egyik oldali kerekei a karosszériához képest magasabbra kerülnek, mint a másik oldali kerekek. Ez a különbség csavarólag hat a kanyar stabilizátorra, ami igyekszik csökkenteni ezt az állapotot. Ezzel a megoldással a kocsi valóban stabilabb és az utazás is kellemesebb.

A futóműben lévő stabilizátor kanyarban a karosszéria dőlésével ellentétes oldalon leszorítja a kereket az útra. Az alkatrészek tömege kisebb egy merev tengelyes változathoz képest, ami hozzájárul a jármű mozgékonyságához.

Főbb típusai

• Első stabilizátor: Az első felfüggesztésnél található, és a leggyakoribb típus.
• Hátsó stabilizátor: A hátsó felfüggesztésnél található, és csökkenti a hátsó tengely dőlését, ami különösen fontos a Mondeo független hátsó felfüggesztése esetén, ahol az úthibákon áthaladó egyik kerék mozgása nem hat a vele azonos „tengelyen” lévő másikra - ezáltal biztosítva a kényelmet.

A stabilizátor rúd hibáinak jelei

A stabilizátor rúd hibáinak felismerése fontos a biztonságos vezetéshez, és időben történő cseréje megakadályozhatja a súlyosabb problémák kialakulását. Néhány gyakori jel, amelyre érdemes odafigyelni:

• Kopogó hangok: Kanyarodáskor vagy egyenetlen útfelületen áthaladva kopogó hang hallható a felfüggesztés felől. Ez a leggyakoribb jel, amely arra utal, hogy valamilyen alkatrész (pl. stabilizátor pálcák vagy szilentek) kopott vagy laza.
• Instabil vezetési élmény: Az autó bizonytalanabbnak érződik kanyarodáskor, mintha "úszna" az úton. Ez a stabilizátor hatékonyságának csökkenésére utal.
• Megnövekedett karosszéria dőlés: Kanyarodáskor az autó jobban dől, mint korábban. Ez a stabilizátor rúd vagy annak szilentjeinek elhasználódására vezethető vissza, ami csökkenti a rúd torziós ellenállását.
• Nyikorgó hangok: Száraz időben nyikorgással jelzi, hogy kezd elkopni. Ez különösen a hátsó kereszt stabilizátor szilentjeinél jellemző.

A stabilizátor pálcák és szilentek szerepe

A stabilizátor rendszer nem csak magából a rudból áll, hanem több más fontos alkatrészből is, amelyek együttesen biztosítják a megfelelő működést.

• Laza vagy sérült stabilizátor pálcák: Ezek a pálcák összekapcsolják a stabilizátorrudat a felfüggesztéssel. Amennyiben ezek a pálcák meghibásodnak, az közvetlenül befolyásolja a stabilizátor működését. Például az AUDI A3 2 (8PA) hátsó stabilizátor rúd csere [ÚTMUTATÓ AUTODOC] részletesen bemutatja ezen alkatrészek fontosságát.
• Stabilizátor szilentek: Ezek a gumi vagy poliuretán alkatrészek a stabilizátor rúd rögzítésére szolgálnak, és elnyelik a rúd mozgásából eredő rezgéseket. Ezen a rajzon a rudat zölddel jelöltem, a gumi szilentblokkot kékkel, a hozzá tartozó bilincset szürkével. Az erős igénybevételtől a kékkel jelölt gumi szilentblokk sajnos megkopik idővel. A csere aktuális, ha kopogó hangot hallunk a futóműből, főleg rossz úton.

A stabilizátor rendszeres ellenőrzése és karbantartása

A stabilizátor rendszeres ellenőrzése és karbantartása kulcsfontosságú a jármű biztonságos működéséhez. Fontos, hogy időben felismerjük és orvosoljuk a problémákat.

Ellenőrzési gyakoriság és teendők

Érdemes évente legalább egyszer, vagy minden nagyobb szerviz alkalmával ellenőrizni a stabilizátort. Vizsgálja meg a stabilizátor rúd, a pálcák és a szilentek állapotát, és szükség esetén cserélje ki azokat. A szilentek kétféle lyukmérettel készülnek: 1.8 TD és 2.5L V6 motorral szerelt autóknál a 18mm-es, egyéb motoroknál 16mm-es átmérőt használtak. Az alkatrészek beszerzése előtt célszerű a beépített elemek állapotát és méretét felmérni.

Mikor kell cserélni a stabilizátor szilenteket?

Ha a szilentek repedezettek, szakadtak vagy olajosak, azonnal cserélni kell őket. Ezen a képen a két új szilentblokk látható. Nem túl drága alkatrész, nem nehéz beszerezni sem.

Mennyibe kerül egy stabilizátor rúd csere?

A csere költsége a modelltől és a szerviztől függően változhat. Érdemes több árajánlatot kérni, mielőtt döntenénk.

Részletes útmutató a stabilizátor szilentek cseréjéhez

A gumi szilentblokkok cseréje nem könnyű feladat, és veszélyeket rejt a kocsi felbakolása, valamint a bakolt kocsin a munkavégzés. Aki érez magában annyi rutint, hogy a képek alapján merészel belevágni ebbe a munkába, az megjutalmazza magát egy sikerélménnyel és egy csendesebb futóművel.

Előkészületek és biztonsági intézkedések

Álljunk a gépkocsival szilárd talajú síkfelületre, húzzuk be a kéziféket, kapcsoljuk be az 1-es sebességfokozatot - automataváltót tegyük „P” be és ékekkel támasszuk ki az első kerekeket. Lazítsuk meg az egyik hátsó kerék anyáit és emeljük fel az autó hátulját. Bakoljuk alá a járművet megfelelően, ügyelve a stabilitásra.

Stabilizátor rúd átmérőjének ellenőrzése

Mérjük meg a stabilizátor rúd átmérőjét egy megtisztított egyenes részen - és jegyezzük fel. (16 vagy 18mm lehet). Mozgassuk meg a kereszt stabilizátorrudat kézzel és ellenőrizzük a játékát a szilentben. Húzzuk félre vagy le a stabilizátor gumit és mérjük meg a rúd átmérőjét a gumi alatti részen is. Amennyiben a rúdon nagymértékű kopást tapasztalunk kb. 1,5-2mm vagy több, a stabilizátor rudat ki kell cserélni.

A szilentek eltávolítása

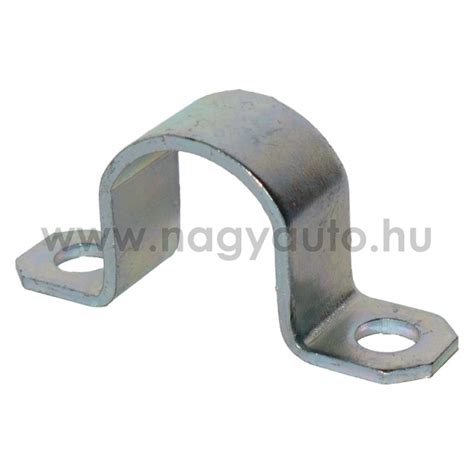

Csavarjuk ki a bilincs csavarját 13mm-es kulccsal és akasszuk ki a bilincset. A csavarkötéseket megbontás előtt csavarlazítóval célszerű átfújni. Ez a kép mutatja, hogy a leszorító bilincs első csavarját még meg lehet nyitni egy csillagkulccsal, de a hátsókhoz nem lehet hozzáférni.

Arra gondoltam, hogy ahhoz, hogy a bilincsek hátsó csavarjaihoz is hozzáférjek, leoldom a segédalváz (bölcső) hátsó csavarjait és leengedem az egész keretet néhány centivel, hogy a bilincs hátsó csavarjait szerelni tudjam. A kocsit merev bakokra emeltem és a bölcső közepét megtámasztottam egy krokodillal. Tettem ezt azért, hogy, ha a bölcső hátsó csavarjait kitekerem, akkor ne zuhanjon le a motor a földre. Ki is csavartam a két nagy csavart és próbáltam a krokodillal finoman leengedni a keretet. Ekkor derült ki, hogy a motornál és a váltónál lévő gumibakok ezt megakadályozzák. Tehát, nem akar a keret motorostul leesni. Sőt, azt a pár centit sem engedi, ami a szereléshez kellene. Itt látható, hogy magától a bölcső csak kb. egy centit akar lesüllyedni. Így még mindig nem lehet a csavarhoz hozzáférni.

Egy fa léccel lejjebb kellett feszítenem a segédalvázat, hogy a csavarhoz férjek. Így is csak villáskulccsal lehet nyitni, a csillagkulcs nem fér oda. Sűrű csavarlazítós spriccelések mellett sikerült mind a két csavart kivennem. Sajnos mind a két csavart teljesen ki kell venni. Enélkül a gumi elem nem cserélhető. Persze a kanyar stabilizátor szilentblokk hőn szeretett gépszörnyünk páros szerve, tehát jobb és bal oldalit egyszerre ildomos cserélni. Ezen a képen már lent van a bilincs és a gumi elem is. A csavarok eltávolítása után a gumit a kocsi közepe felé toltam, elfordítottam és leszedtem a rúdról. Itt jól látszik a régi kopott gumi és az új közötti különbség. Hát tényleg megérett a cserére.

A stabilizátor karok ellenőrzése és cseréje

A stabilizátor kar alsó és felső szilentjeit is vizsgáljuk meg. Az alsó szilent nem lehet szakadt, hiányos, szilárdan kell, hogy álljon. A felső szilent a perselyt megfelelően rögzítse, nem lehet kiszakadva. Ellenőrizzük a kar lógását mozgatva a kereszthimbánál. Régebbi modelleknél előfordul, hogy a stabilizátor rúd és a kar nem szedhető szét, ekkor a szegecset le kell vágni, és csavaros rögzítést kell alkalmazni - a csavarok rendelhető alkatrészek.

Amennyiben az autót 1994. október 15. előtt gyártották, a kar szegecselve van a rúdra. Ebben az esetben, ha szükséges a karok cseréje, célszerű a stabilizátor rudat kiszerelni.

Az új szilentek és karok felszerelése

Tisztítsuk meg a környezetet az esetleges rozsdától. Húzzuk fel az új szilentet a rúdra - ügyelve, hogy a felnyitott rész a gépjármű hátulja felé essen. Akasszuk helyére a bilincset és rögzítsük az M8-as csavarral (csavarokkal).15mm-es dugókulcs segítségével tekerjük ki a kereszt stabilizátor alatt az anyát - szükség esetén tartsunk ellen a karra papagájfogóval. Vegyük ki a felső csavart, húzzuk ki a kart a szilentből. A hengeres szilentet fogóval húzzuk ki. Zsírozzuk meg a hengeres szilentet és szerszámok nélkül, pattintsuk be a kereszt stabilizátorba a középső bevágásig. Illesszük helyére a kart és szereljük vissza a csavarokat.

A visszarakás már sokkal könnyebb. A bilincsek csavarjait párban meghúztam. Olyan erővel, amekkorával csak bírtam. Persze becsavarás előtt a segédalvázba rögzített anyákat is befújtam csavarlazítóval.

A segédalváz visszahelyezése és a kerekek felszerelése

Utána jönnek a segédalváz csavarjai. Persze a lécből készített éket ki kell venni, a krokodil emelővel a keretet finoman megemelni, aztán a keret nagy csavarjait visszatenni. Emelővel a fix bakokat eltávolítani, kerekeket visszatenni, a kocsit leengedni.A csavarkötésekhez használjunk szerelőpasztát a későbbi könnyebb megbonthatóság végett.

Stabilizátor rúd cseréje (teljes)

Amennyiben a stabilizátor rudat is cserélni kell, a folyamat a következő: Lazítsuk meg mindkét hátsó kerék anyáit és emeljük fel az autó hátulját - mindkét oldalon. Bakoljuk alá, majd szereljük le a kerekeket. Szereljük ki a stabilizátor szilenteket és a stabilizátor karokat. Hívjunk segítséget és mindkét oldalon a kart erősen megragadva, húzzuk lefelé a tank és a kereszttartó között. Megfelelő erő hatására a rudat ki lehet venni a tank burkolat leszerelése nélkül is. A kiszerelt rúdon végezzük el a szükséges műveleteket vagy fűzzük be a csere rudat a helyére és szintén segítő igénybevételével, feszítsük be a helyére. Szereljük fel mindkét oldalon a szilenteket és a stabilizátor karokat.

Kopott 16mm-es stabilizátor rúd helyett beszerelhetünk 18mm-es cseredarabot - jó állapotú bontottat - a megfelelő szilentekkel. A bontott cseredarabokat beszerelés előtt tisztítsuk meg és fessük le.

Szerszámigény

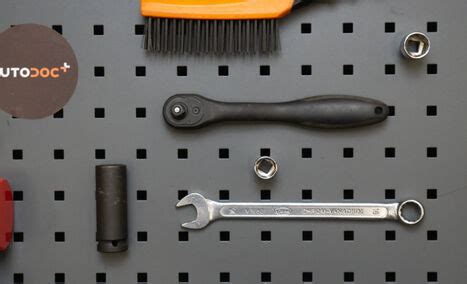

A munkához szükséges szerszámokat is lefényképeztem:

• Krokodil vagy sima olajemelő
• Két bak
• Krova készlet
• 13-as villáskulcs
• 13-as csillagkulcs
• 21-es csillagkulcs
• Csavarlazító folyadék
• Papagájfogó (szükség esetén)
• Szerelőpaszta

Pakoljuk el a szerszámokat, és élvezzük a csendesebb futóművet!
