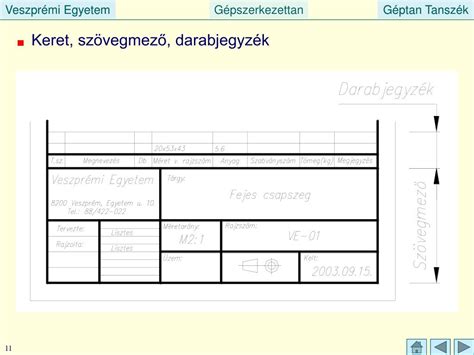

A műszaki rajz a mérnöki kommunikáció alapja, amely precízen és szabványosan ábrázolja a gépelemek, szerkezetek alakját, méreteit és a gyártáshoz szükséges egyéb adatokat. Nem művészi, tónusos alkotás, hanem vonalas rajz, ahol a meghatározott fajtájú és vastagságú vonalak rendszere adja át a szükséges információkat. A rajz hitelességét és érvényességét a feliratmezőbe kerülő adatok (dátum, aláírás stb.) igazolják. A tervezői gondolatok először vázlatban rögzülnek, ami általában szabadkézi és még nem szabatos rajz. Ezek alapján készülnek a szerkesztett rajzok, amelyek már pontos, okmányszerű dokumentumok.
A műszaki rajz típusai és a műszaki dokumentáció
A tervezői munka végeredménye a műszaki dokumentáció, amely szöveges és rajzos részből áll. A szöveges dokumentáció tartalmazza a gyártmány leírását, a tervezéshez szükséges számításokat, adatokat. A rajzok a gépalkatrészek, szerkezetek alakját, méreteit és a gyártáshoz szükséges egyéb adatokat tartalmazzák.
A műszaki rajz típusai a következők:
- Alkatrészrajz: Egy alkatrészről készült rajz, amely az alkatrész alakját, méreteit és gyártási adatait mutatja be. Alkatrész az olyan tárgy, amely egy darabból, egyféle anyagból, szerelési művelet nélkül készül (pl. csavar, öntvény, szegecs).
- Összeállítási rajz: A szereléshez, az alkatrészek azonosításához, valamint egymáshoz viszonyított helyzetük meghatározásához szükséges tudnivalókat tartalmazza.
Vonalfajták és vonalvastagságok a műszaki rajzon
A műszaki rajzon meghatározott fajtájú és vastagságú vonalakkal kell kifejeznünk a tárgyak alakját és méreteit. Egy-egy rajzon az alkatrészek, szerkezetek alakjának, méreteinek megadásához három vonalvastagságra van szükség: vékony, vastag és kiemelt vonalakra. A rajzokon használt vonalfajtáknak - vastagságukkal együtt - konkrét jelentésük van.
A géprajzokon alkalmazható vonalfajták a következők:
- Folytonos vonal: Látható élek, kontúrok ábrázolására.
- Szabadkézi vonal: Törésvonalak és bizonyos ábrázolási módok esetén.
- Törésvonal: Hosszabb tárgyak megszakítására.
- Szaggatott vonal: Nem látható élek, kontúrok jelölésére.
- Pontvonal: Tengelyvonalak és szimmetriatengelyek jelölésére.
- Kétpontvonal: Metszősíkok jelölésére és egyéb speciális esetekben.
Vetületi ábrázolás és nézetek
A tárgyak ábrázolásához a vetületi ábrázolás szabályait kell követni. Egy tárgyra hat fő irányból lehet ránézni, és minden irányból egy-egy síkidom látszik, melyet vetületnek neveznek. Azt a vetületet, mely a tárgy felületén levő határoló vonalakat és belső éleket a láthatóságnak megfelelően ábrázolja, nézetnek nevezik. A tárgynak mindig annyi nézetét kell megrajzolni, amennyi a pontos megismeréshez szükséges. Ehhez elegendő három (elölnézet, felülnézet, oldalnézet), vagy sokszor csak két (elölnézet, felülnézet) vetület. Elölnézetnek (főábrának) mindig azt választjuk, amelyik a legtöbb információt tartalmazza. A különböző nézeteket meghatározott rend szerint kell ábrázolni.
Példák a vetületi ábrázolásra:

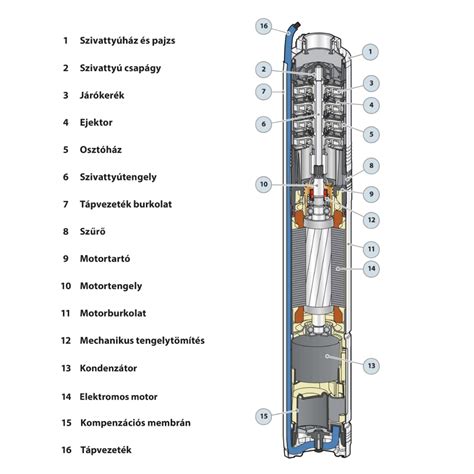

- Elosztóház ábrázolása: A munkadarab egy elosztóház, mely forgáshengerből származtatható. A hengerhez képest rajta látható két csőkarima belseje üreges, és 4 darab átmenőfurat töri meg a palástot. A test ábrázolásához egyszerű metszetet készítünk. Egy alkalmas metszősíkot választunk, majd eltávolítjuk a szemünk és a metszősík közé eső részt. A tárgy megmaradt részéről készítünk rajzot a vetületi ábrázolás szabályai szerint. Ügyelni kell a metszeti ábrázolás speciális szabályaira és rajzi jelöléseire!
- Lecsavarodás ellen biztosító zárt csavaranyás szerkezet alkatrésze: A feladat egy lecsavarodás ellen biztosító zárt csavaranyás szerkezet egyik alkatrészének ábrázolása. A test egy téglatestből származtatható két furat található rajta: egy átmenő és egy zsákfurat. A két furat tengelye egymásra merőleges. A furatok elhelyezkedését, a tárgy belső tagoltságának felfedését metszet alkalmazásával tehetjük szemléletessé. Az ábrázoláshoz készítsünk egyszerű metszetet! Válasszunk egy alkalmas metszősíkot, majd távolítsuk el a szemünk és a metszősík közé eső részt. A tárgy megmaradt részéről készítsünk rajzot a vetületi ábrázolás szabályai szerint. Ügyeljünk a metszeti ábrázolás speciális szabályaira, rajzi jelöléseire!

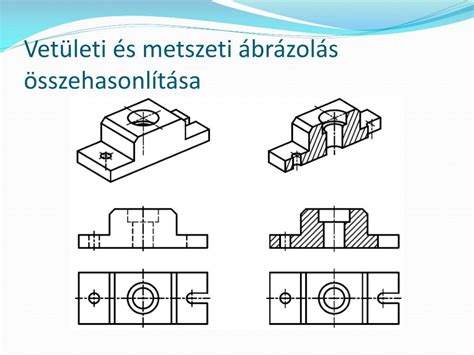

Metszeti ábrázolás a belső szerkezet feltárására
Amikor valamilyen tárgy üreges, akkor a tárgyat képzeletben egy metszősíkkal elvágjuk, és a tárgy metszősík és a szemünk közötti felét eltávolítjuk. A metszősík nyomvonalát vonal-pont-vonallal jelöljük, amelynek a végére folytonos vonalat rajzolunk, és a vetítés irányát vastag nyíllal jelöljük.
Különböző metszeti technikák:

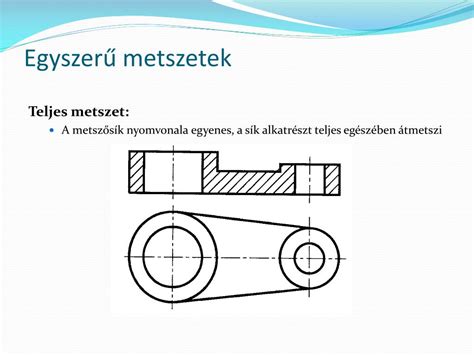

- Egyszerű metszet: Egyetlen metszősíkkal történő vágás.
- Befordított szelvény: A tengelyvég ábrázolásánál, ahol a tengely elfordulásának megakadályozását és rögzítését a tárcsához egy ék látja el. A tengelyen látható az ék befogadására szolgáló ékhorony. A test forgástest, egy nézetben egyértelműen ábrázolható a megfelelő metszeti technika alkalmazásával. A tengely és az ékhornyok ábrázolásához befordított szelvényt alkalmazunk. A befordított szelvény egyértelművé teszi a horony elhelyezkedését, így az elölnézet megrajzolása elégséges. A szükséges szelvényeket a nézetbe forgatva, a kontúron belül helyezzük el.
- Félnézet-félmetszet: Üreges forgástestből származtatható gépelem megrajzolásakor alkalmazzuk. Az alkatrész szimmetrikus, ezért nézeteinek felét elegendő megrajzolni. A belső tagoltság feltárásához metszeti ábrázolást használunk. Az alkatrész lerajzolható lenne teljes metszetben, de szimmetriája következtében elegendő a metszeti kép felének megrajzolása is. A helyes ábrázolási mód tehát a félnézet-félmetszet alkalmazása. Az elölnézeti képet félnézet-félmetszetben rajzoljuk, a felülnézeten félvetületet, csak nézetet rajzolunk.

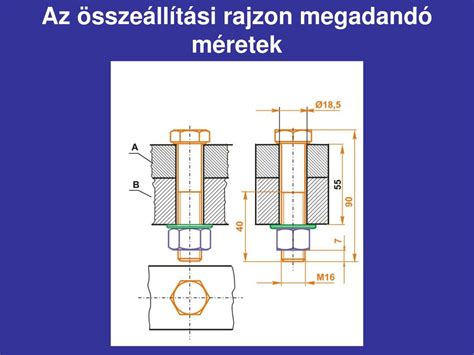

Méretmegadás a műszaki rajzon
A műszaki rajzon nem elég egy test nézeteit ábrázolni, meg kell adni az elkészítéshez szükséges méreteket is. A méretmegadás méretsegédvonalak közé rajzolt méretvonalon történik, melynek két végére nyíl kerül. A két nyíl hegye közötti távolság a méret, melyet a méretvonal fölé írt méretszámmal adnak meg.
Méretek feltüntetésének szabályai:
- A méretvonalat a tárgy élével párhuzamosan rajzoljuk, ugyanolyan hosszúak, mint a jelölt rész hossza.
- A méretszámokat a méretvonal fölé, középre írjuk.
- A függőleges méretvonalnál a számokat a vonaltól balra írjuk a vonalra.
- A különböző helyzetű méretvonalakon feltüntetett számértékeket a szabványoknak megfelelően kell elhelyezni.
- A szabványos csavarorsónál méretezni kell a névleges átmérőt, a menet hosszát a teljes profillal és a csavarorsó teljes hosszát.
