Az elektromos áramkörök tervezése és elemzése során alapvető fontosságú megérteni a vezető anyagok viselkedését, az ellenállás fizikai természetét, valamint a tekercsek mint induktív alkatrészek működését. A villamosmérnöki és technikai gyakorlatban a pontosság kritikus, legyen szó egyszerű vezetékezésről vagy bonyolult hangváltók, illetve transzformátorok méretezéséről.
Az elektromos áram és az ellenállás fizikai alapjai
Az elektromosság alapja a potenciálkülönbség, vagyis a feszültség. Ahogy a víz sem folyik önmagától, úgy az elektronok is csak akkor indulnak el, ha ösztönző erő hat rájuk. Ezt az ösztönző erőt nevezzük potenciálnak. A potenciál mindig egy adott helyre vonatkozik, ahol a föld potenciálját tekintjük nullának. A két pont közötti potenciálkülönbséget nevezzük elektromos feszültségnek (U), melynek mértékegysége a volt (V).
Az ideális világban az energiaáramlás veszteségmentes lenne, ám a valóságban minden anyag, amiből vezetőket gyártunk, rendelkezik belső szerkezeti érdességgel. A rajtuk áthaladó elektronok beleütköznek az anyag részecskéibe, lelassulnak, ami energiaveszteséget és hőfejlődést okoz. Ezt a jelenséget nevezzük elektromos ellenállásnak.
A vezető olyan anyag, amelyben az áram viszonylag könnyen áramlik (pl. fémek), míg a szigetelő olyan anyag, amelyben ez a folyamat gyakorlatilag akadályozott. Egy ellenállás alkatrész lényege, hogy egy rosszul vezető anyagból készült, melynek ellenállását pontosan a huzal hosszának és átmérőjének megválasztásával határozzák meg.

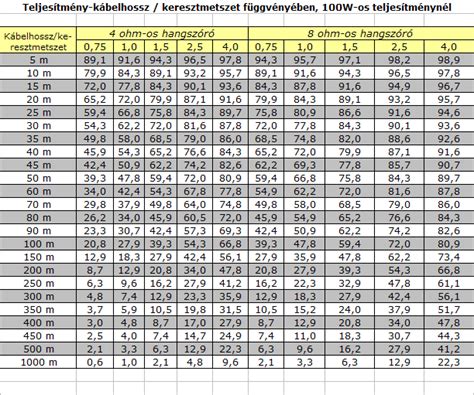

Vezetékellenállás számítása és a keresztmetszet szerepe
A villanyszerelők munkája során a leggyakoribb feladat a megfelelő kábel kiválasztása. A vezeték ellenállása egyenesen arányos a hosszával és fordítottan arányos a keresztmetszetével. Minél hosszabb a vezeték, annál nagyobb az ellenállása, minél vastagabb (nagyobb keresztmetszetű), annál kisebb.
Az anyag fajlagos ellenállása táblázatos adat. A réz a leggyakrabban használt anyag, míg az alumínium ellenállása 1,8-szor nagyobb, ezért ugyanakkora keresztmetszetnél az alumínium vezeték kevesebb áramot képes szállítani, mint a réz. A megfelelő keresztmetszet kiválasztásának célja, hogy elkerüljük a jelentős feszültségesést és a vezeték túlzott melegedését. Amennyiben a keresztmetszet nem ismert, mérőeszközzel (pl. tolómérővel) az átmérő meghatározása szükséges a számításhoz.
A tekercs mint induktív alkatrész
A tekercs egy körkörösen feltekercselt vezeték, amely az elektromos áram által létrehozott mágneses erőteret felerősíti. Ellentétben a kondenzátorral - amely két vezető réteg közötti szigetelőrétegként tárol töltést -, a tekercs indukció révén működik. Az indukció mértékegysége a henry (H).
A tekercsek induktív ellenállása frekvenciafüggő: váltakozó áramú környezetben a tekercs ellenállásként viselkedik, amelynek nagysága függ a frekvenciától és az induktivitástól. A tekercselésnél kritikus a menetek száma, a rétegek elrendezése és a csévetest mérete. Például egy 0,6 mH-s vagy 2,6 mH-s tekercs tervezésekor a programok gyakran gigantikus méreteket adhatnak, ha a paraméterek nincsenek pontosan meghatározva.
Induktivitás mérése oszcilloszkóppal és jelgenerátorral

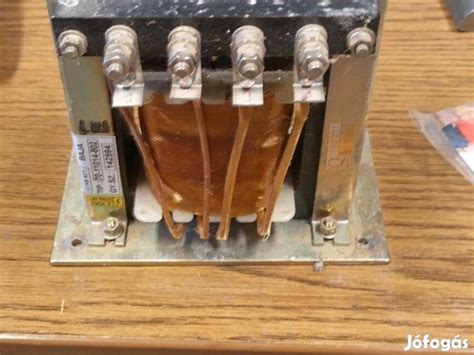

Transzformátorok és a mágneses csatolás
A transzformátorok célja a feszültség és áramerősség mágneses úton történő átalakítása. A primer és szekunder tekercsek között nincs fizikai összeköttetés, ami biztonsági szempontból is kiemelkedő, hiszen így a 230 V-os hálózati feszültség elszigetelhető a szekunder oldaltól. A vasmagok (például hiperszil vagy hagyományos transzformátorlemezek) az indukciót hivatottak növelni. A mágneses fluxus "töltése" és záródása a vasmagon keresztül történik.
Motorok ellenállásának mérése és diagnosztika
A villamos motorok minőségének ellenőrzése során két fő paramétert mérünk: a tekercs ellenállását és a szigetelési ellenállást. Háromfázisú motorok esetében a fázisok közötti ellenállás kiegyensúlyozottsága a kulcs. Egy 2%-os eltérés még elfogadhatónak tekinthető, míg a 10%-ot meghaladó hiba a tekercselés sérülésére utalhat.
A szigetelési ellenállás mérése a motorházzal szemben történik; ha a mért érték 0,58 MΩ alatt van, a szigetelés nem megfelelő, a berendezés nem üzemeltethető. Egyfázisú motoroknál a fő- és a szekunder (segéd-) tekercs elkülönítése szükséges a diagnosztikához: a két kisebb ellenállásérték összege meg kell hogy egyezzen a maximális mért ellenállással.
Gyakorlati számítási megközelítések
A tekercs induktivitásának pontos meghatározása elméleti és gyakorlati szinten is kihívást jelent. Bár léteznek általánosan elfogadott számítási módszerek, mint a Nagaoka-formula, a valós környezetben (szórt kapacitások, vasmag anyaga, huzalvastagság) mindig adódhatnak eltérések a számított és a mért értékek között.
Az induktivitás csökkentése egy meglévő légmagos tekercsnél a menetek széthúzásával vagy néhány menet letekercselésével érhető el, de a precíz eredmény eléréséhez elengedhetetlen a mérés. A technológiai fejlődéssel a digitális számológépek (pl. Electrodroid) jelentős segítséget nyújtanak a gyors becslésekhez, azonban a szakmai kritikus szemlélet - különösen a frekvenciafüggő ellenállások tervezésekor - elengedhetetlen a biztonságos és hatékony működés garantálásához.
