Mi az Indukciós Tekercs?
Az indukciós tekercs, maga az alkatrész, egyáltalán nem bonyolult szerkezet. Alapvetően egy magból és a körülötte tekercselt szigetelt huzalokból áll. A mag lehet levegőmag, vagy mágneses anyagokból is készülhet. Fontos kiemelni, hogy a mag körül tekercselt huzaloknak szigetelteknek kell lenniük. Éppen ezért tekercsek készítéséhez szigetelt huzalokat használnak, vagy ha nem szigetelt huzallal (például az úgynevezett ezüst acéllal) tekercselik, akkor légréssel biztosítják a huzal egyes fordulatai közötti szükséges elválasztást.
Az Indukciós Tekercs Alapvető Működése
Az indukciós tekercs egy olyan elem, amely energiát tárol a magban mágneses térként. Ezzel az elektromos áram energiáját mágneses tér energiájává alakítja át, vagy fordítva. A tekercseken átáramló áram változása elektromotoros erő (EMF) keletkezéséhez vezet abban az irányban, amely ellensúlyozza ezt a változást. Hasonlóképpen, a magba behatoló változó mágneses mező feszültség indukciót okoz. Könnyű észrevenzni a korábban említett tulajdonságot - vagyis, hogy az elektromotoros erő ellentétes irányú, mint az áramlást okozó feszültség.
A fenti ábra jól szemlélteti, hogy mi történik a tekercs feszültségével és az azon átfolyó árammal, miután a termináljaira áramellátást kap. A folytonos piros vonal az áram áramlását szemlélteti. Amint az megfigyelhető, az áram az áramellátás után növekszik, amíg el nem éri az Ohm-törvény által meghatározott csúcsértéket, vagyis a terminálon a feszültség és a tekercs ellenállásának arányának értékét el nem éri. A szaggatott kék vonal szemlélteti a tekercs feszültségesését. Amint az megfigyelhető, az áramellátás pillanatában a legnagyobb a csökkenés, és a legkisebb, miután az áram eléri a csúcsértékét.
Az Induktivitás fogalma
A tekercs alapvető paraméterei az induktivitás és a rezonancia frekvencia. Az induktivitás más szóval a tekercs azon képessége, hogy az áram áramlása miatt mágneses tér formájában tárolja az energiát. Az induktivitás (L) egy tekercs azon tulajdonsága, hogy mennyi mágneses fluxust képes létrehozni egységnyi áramerősség hatására, vagy másképpen, mennyire képes ellenállni az áramváltozásnak. Mértékegysége a Henry (H).
A Menetszám és az Elektromágnesesség Alapjai
Az elektromágnesesség, ez a láthatatlan, mégis mindent átható erő, az egyik legfundamentálisabb jelenség univerzumunkban. Ennek a jelenségnek a megértése kulcsfontosságú számos modern technológia, az egyszerű villanymotortól a legbonyolultabb kommunikációs rendszerekig. Központi szerepet játszik ebben a megértésben a tekercs, egy alapvető elektromos alkatrész, amelynek működését elsősorban a menetszám és az elektromágneses indukció törvénye határozza meg.
A menetszám (jelölése általában N) egy tekercs alapvető geometriai jellemzője, amely azt fejezi ki, hogy a vezetőhuzal hányszor van feltekerve egy adott magra vagy légmagra. A tekercsek, avagy induktivitások, alapvetően úgy készülnek, hogy egy vezető anyagból, jellemzően rézhuzalból készült szigetelt vezetéket spirálisan vagy henger alakban feltekernek.
A menetszám közvetlenül befolyásolja a tekercs mágneses térerősségét. Egy adott áramerősség mellett a tekercs belsejében létrejövő mágneses tér erőssége egyenesen arányos a menetszámmal. Ez azt jelenti, hogy minél több menetet tartalmaz egy tekercs, annál erősebb mágneses mezőt képes létrehozni ugyanazon áram hatására.
De a menetszám jelentősége túlmutat a mágneses tér generálásán. Befolyásolja a tekercs induktivitását is, ami egy olyan tulajdonság, amely leírja, hogy a tekercs mennyire áll ellen az áram változásának. Az induktivitás (jelölése L, mértékegysége a Henry) egyenesen arányos a menetszám négyzetével. Ez egy kritikus összefüggés, ami azt mutatja, hogy ha megduplázzuk a menetszámot, az induktivitás négyszeresére nő. A menetszám tehát nem csupán egy számszerű adat, hanem egy alapvető tervezési paraméter, amely meghatározza a tekercs elektromágneses viselkedését.
Amikor elektromos áram folyik egy vezetőn keresztül, az áramot kísérő mágneses tér jön létre a vezető körül. Ez az alapelv a Biot-Savart törvény és az Ampère-féle gerjesztési törvény által írható le. Egyenes vezető esetén a mágneses tér koncentrikus körök formájában jelenik meg a vezető körül. Egy szolenoid, vagyis egy hosszú, hengeres tekercs esetében a mágneses tér a tekercs belsejében viszonylag homogén és párhuzamos a tekercs tengelyével.
A mágneses tér sűrűségét, vagyis a mágneses indukciót (B, mértékegysége a Tesla), a térerősség és a közeg permeabilitása (μ) határozza meg: B = μ * H. A permeabilitás azt írja le, hogy az adott anyag mennyire képes „átengedni” a mágneses erővonalakat. A menetszám tehát közvetlenül befolyásolja a tekercs által generált mágneses fluxust (Φ, mértékegysége a Weber), amely a tekercs keresztmetszetén áthaladó mágneses erővonalak számát fejezi ki. A fluxus a mágneses indukció és a keresztmetszeti terület szorzata: Φ = B * A. Mivel B arányos N-nel, a fluxus is arányos N-nel. A menetszám és a mágneses tér közötti szoros kapcsolat az alapja az elektromágnesek, relék, mágneses érzékelők és sok más eszköz működésének.
Faraday és Lenz törvénye: Az Indukció Lényege

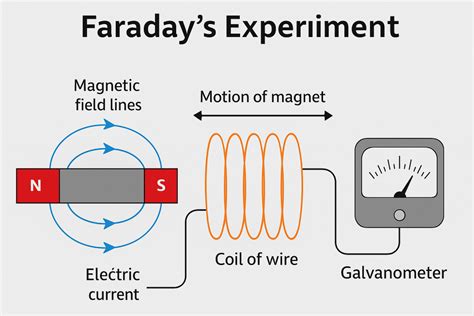

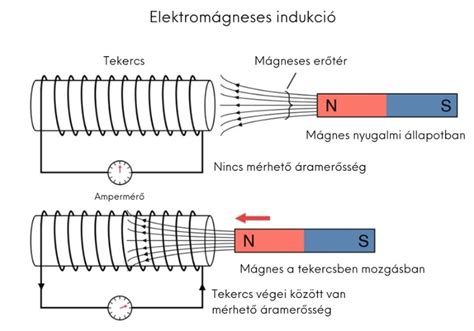

Az elektromágnesesség egyik legfontosabb felfedezése Michael Faraday nevéhez fűződik, aki 1831-ben fedezte fel az elektromágneses indukció jelenségét. Ez a törvény, amelyet ma Faraday elektromágneses indukciós törvényének nevezünk, leírja, hogyan képes egy változó mágneses mező elektromos áramot, pontosabban feszültséget (elektromotoros erőt, azaz EMF-et) indukálni egy vezetőben vagy tekercsben. Faraday törvénye kimondja, hogy a tekercsben indukált elektromotoros erő (ε) arányos a tekercsen áthaladó mágneses fluxus (Φ) időbeli változásának sebességével, és a menetszám (N) is befolyásolja azt.
A negatív előjel a Lenz-törvényből származik, amelyről a következő részben lesz szó. Ez az előjel azt jelzi, hogy az indukált feszültség olyan irányú áramot hoz létre, amely ellenáll a mágneses fluxus változásának, ami létrehozta azt. A képletből világosan látszik, hogy a menetszám (N) közvetlenül befolyásolja az indukált feszültség nagyságát. Minél több menetet tartalmaz egy tekercs, annál nagyobb feszültség indukálódik benne ugyanazon fluxusváltozás hatására. Faraday törvénye alapvető pillére az elektromágneses rendszerek tervezésének és működésének. Nélküle nem léteznének generátorok, amelyek mechanikai energiát alakítanak át elektromos energiává, sem transzformátorok, amelyek lehetővé teszik az elektromos energia hatékony átvitelét nagy távolságokra.
Az elektromágneses indukció jelenségének teljes megértéséhez nem elegendő csupán az indukált feszültség nagyságának ismerete; elengedhetetlen az irányának meghatározása is. Ezt a feladatot oldja meg Heinrich Lenz törvénye, amelyet 1834-ben fogalmazott meg. A Lenz-törvény kimondja: Az indukált áram iránya mindig olyan, hogy mágneses tere ellenálljon annak a mágneses fluxusváltozásnak, amely létrehozta. Például, ha egy mágnest északi pólusával közeledünk egy tekercshez, a tekercsben olyan áram indukálódik, amelynek mágneses tere a mágnest taszítani próbálja. Ez azt jelenti, hogy a tekercsnek az a vége, amely felé a mágnes közeledik, északi pólussá válik.
Ez az elv kritikus fontosságú az elektromos gépek, például a generátorok és a transzformátorok működésének megértéséhez. A generátorokban a mozgás energiája alakul át elektromos energiává, de a Lenz-törvény miatt az indukált áram által létrehozott mágneses tér ellenáll a mozgásnak, és „ellennyomatékot” hoz létre. Ezért van szükség mechanikai energiára (pl. gőzturbina, vízerőmű) a generátor forgatásához.
A menetszám itt is kulcsszerepet játszik. Minél nagyobb a menetszám, annál erősebb az indukált áram által létrehozott mágneses tér ugyanazon fluxusváltozás és áramkör ellenállás mellett. Ezáltal a Lenz-törvényben leírt „ellenállás” is erősebbé válik. A Lenz-törvény tehát nem csak egy irányt ad meg, hanem egy mélyebb fizikai elvre, az energia megmaradásának törvényére mutat rá. Ha az indukált áram nem állna ellen a változásnak, hanem erősítené azt, akkor a rendszerből korlátlan energiát nyerhetnénk, ami ellentmondana a fizika alapvető törvényeinek. A Lenz-törvény biztosítja, hogy az indukció során az energiát nem ingyen kapjuk, hanem mindig valamilyen más energiaformából (pl. mozgási energia, elektromos energia) alakítjuk át.
A Mag Szerepe az Indukciós Tekercsben
Az indukciós tekercs nagyon fontos eleme a magja. A magot a felhasznált anyag típusa és a hozzá kapcsolódó relatív mágneses permeabilitás jellemzi. „Relatívnak” hívják, mert a vákuum áteresztőképességéhez viszonyítva határozzák meg. A meghatározás szerint a mágneses permeabilitás egy adott anyag vagy közeg azon képessége, hogy a mágneses indukciót a mágneses térerősség változásával együtt megváltoztassa. Egyébként az is elmondható, hogy az áteresztőképesség egy anyag vagy közeg olyan tulajdonsága, amely meghatározza a mágneses erővonalak koncentráló képességét. A mágneses permeabilitás - a Tudományos és Technológiai Adatok Bizottsága (CODATA) által 2002-ben közzétett adatokkal összhangban - skalár, amelyet μ0 szimbólum jelöl és amelynek értéke a Nemzetközi Mértékegységrendszerben (SI) μ0 = 4·Π·10-7= ca.
A mágneses jellemzőket tekintve az anyagokat paramágneses anyagokra (anyagok, amelyek mágnessé válnak, miután a mágneses mezőbe helyezik), ferromágneses anyagokra (amelyek mágnesessé válnak mágneses tér jelenlétében) és diamagnetikus anyagokra (a mágneses anyagot gyengítő) osztják fel. A maganyag típusa erősen befolyásolja a tekercs paramétereit. Tökéletes vákuumban nincsenek olyan részecskék, amelyek befolyásolhatják az induktivitás és a mágneses tér erőssége közötti összefüggést. Ennek ellenére minden anyagi közegben az induktivitási képlet módosul, az adott közeg permeabilitásától függően. Vákuum esetén az áteresztőképesség értéke 1.
Miért használnak magokat? Először is, a magnak köszönhetően több energiát lehet tárolni kevesebb fordulattal, mint egy egyenértékű légmag esetén. Másodszor, a tekercs mechanikai felépítése miatt - a mag támogatja a huzalfordulásokat, és lehetővé teszi a megfelelő felszerelést a céleszközbe. A harmadik fontos ok a mágneses tér koncentrációja és vezetése.
Valódi Tekercs - Ideális és Valós Világ
Eddig az ideális tekercs paramétereit tárgyaltuk meg. Eközben valós körülmények között a tekercsvezetéknek lesz egy bizonyos ellenállása és kapacitása, ami befolyásolja a tekercs tényleges paramétereit, amit még nem vettünk figyelembe. Az ábra egy valódi tekercs egyenáramú egyenértékű sémáját mutatja.
A tekercshuzal ellenállását ábrázoló ellenállást sorosan csatlakoztattuk a tekercsfordulatokhoz. A tekercsen keresztül áramló áram mellett ez nemcsak feszültségesést, hanem energiaveszteséget is okoz hő formájában, ami a tekercs túlmelegedését és a magparaméterek megváltoztatását okozhatja.

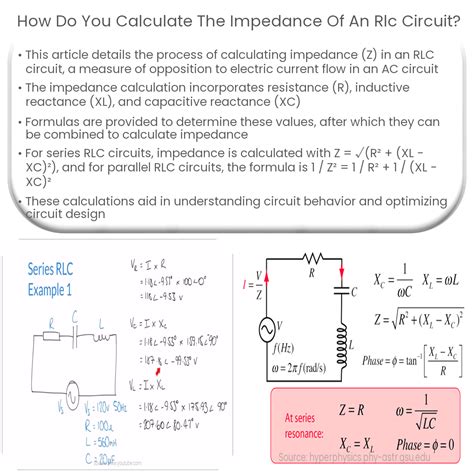

Váltakozó áramú elemzés esetén figyelembe kell venni a vezető szigeteletlen rétegei által létrehozott parazita kapacitást is, ezért az egyenértékű diagram az ellenállástól eltekintve tartalmaz egy, a tekercs kivezetéseivel párhuzamosan kapcsolt kondenzátort is. Így RLC áramkör jön létre, és maga a tekercs induktív, mielőtt elérné a rezonancia frekvenciát, majd annak elérése után kapacitívvá válik.
Egy valódi tekercs váltása induktívból kapacitívvá a rezonancia frekvencia elérése után történik.
Energiaveszteségek a Tekercsekben
A tekercsek alkalmazásában az energiaveszteség három domináns típusát vesszük figyelembe.
- Soros ellenállás vesztesége: Az elsőt már korábban említettük, nevezetesen a soros ellenállásban bekövetkező veszteséget, vagyis a tekercselő vezetéket. Ezt az energiaveszteséget különösen akkor kell figyelembe venni, ha a tekercsen keresztül áramló áram nagy áramerősséggel bír. Ez a tápegységek és áramkörök leggyakoribb energiavesztesége. A tekercs és ennek következtében egy egész eszköz túlmelegedését okozza.
- Magveszteség: A második típusú energiaveszteség a magban fordul elő. Ezek a kivitelezés szabálytalanságainak, az örvényáramok előfordulásának és a mágneses tartományok helyzetének változásainak következményei. Az ilyen veszteségek akkor dominánsak, ha a tekercsen keresztül áramló áram alacsony amperértékű. Nagy frekvenciájú áramkörökben, digitális jelelválasztókban, stb. fordulnak elő.
- Dielektromos veszteségek: Ezen kívül, különösen magas frekvenciákon, jelentős dielektromos veszteségek is felléphetnek a szigetelőanyagokban és a parazita kapacitásban.
Gyakorlati Szempontok és Alkalmazások
Az indukciós tekercs egyszerű alkatrész, ezért kissé elhanyagolhatónak tűnik. Fojtókkal vagy átalakítókkal felszerelt elektronikus áramkör felszerelésekor ugyanakkor különös figyelmet kell fordítani a választott induktív alkatrészekre, ideértve azok rezonancia frekvenciáit és az alapanyag paramétereit is. Különböző magokat használnak az aktuális tíz vagy száz hertz frekvenciával, és különböző magokat több száz megahertz frekvenciával.
Az indukciós tekercseket különböző módon lehet előállítani. Jellemzően több száz és száz fordulatos huzalt tekercselnek a magra. Bizonyos alkalmazásokban a kanyarulatok nyomvonalként vannak feltekercselve egy nyomtatott táblára, és néha egy ferrit csésze-magban záródnak. Manapság a tekercsek többségét, különösen az áramkörökben használt fojtókat SMT-szerelés céljából készítik. Az alacsony frekvencián történő működésre tervezett tekercseknek általában vasmagja van és nagy a tekercselt fordulatok száma, így viszonylag nehézzé válnak. Éppen ezért sok alkalmazásban, különösen azokban, amelyek érzékenyek az ütésekre és a túlfeszültségekre, a szerelés módszere jelentős szerepet játszik. A tekercs forrasztása általában nem elegendő - a magot megfelelően kell rögzíteni egy kapcson, tartó vagy csavar segítségével.
Az induktivitások érték tartománya nH-től mH-ig terjed, jelentősen függ a kiviteltől. Az induktivitások magjától függően is korlátos lehet az áram, ugyanis az induktivitás drasztikusan lecsökken, így nem tölti be a funkcióját, nemlineáris viselkedést mutat. A maximális áramértékre ezért fontos figyelni. Az ellenállás az induktivitáshoz használt vezetéket veszik figyelembe; vékony vezetékből viszonylag hosszú is szükséges lehet. Ideális induktivitás DC-n rövidzárként viselkedik, nagy frekvencián nagy az impedanciája. Megfelelően az ellenállás alacsony, a kapacitás nagy frekvencián befolyásolja a működést.
Tekercstípusok és Felhasználási Területeik
A tekercsek sokféle formában és méretben léteznek, és mindegyik típusnak megvan a maga specifikus alkalmazási területe. A menetszám itt kiemelten fontos, mivel a mágneses fluxus koncentrálása kizárólag a menetsűrűséggel és a tekercs geometriájával érhető el.
- Légmagos tekercsek: Magas frekvenciás áramkörökben, rádiótechnikában és szűrőkben használatosak, ahol a lineáris válasz és az alacsony veszteség a prioritás.
- Vasmagos tekercsek (ferrit, szilíciumacél): A menetszám itt is kritikus, de a maganyag relatív permeabilitása (μᵣ) sokszorosan megnöveli az induktivitást. Emiatt kevesebb menettel is elérhető a kívánt induktivitás. Transzformátorokban, fojtótekercsekben (choke-ok), relékben és motorokban alkalmazzák, ahol az erős mágneses tér vagy a nagy induktivitás a cél.
- Toroid tekercsek: Előnyük, hogy a mágneses fluxus szinte teljes egészében a magon belül marad, minimális szóródás, ami alacsonyabb elektromágneses interferenciát (EMI) eredményez. A menetszám a toroid tekercseknél is meghatározza az induktivitást. Az egyenletes tekercselés biztosítása kiemelten fontos a szóródási fluxus minimalizálása érdekében.
- Elektromágnesek: A menetszám itt közvetlenül befolyásolja a generált mágneses erőt. Több menet erősebb vonzóerőt eredményez.
- Planáris tekercsek: Ezek a tekercsek nyomtatott áramköri lapokra vannak maratva, lapos spirál formájában. A menetszám a spirál fordulatszámát jelenti, és kritikus az induktivitás és a rezonancia frekvencia beállításához.
Minden tekercstípusnál a menetszám alapvető paraméter a kívánt elektromágneses tulajdonságok (induktivitás, mágneses tér erőssége, rezonancia frekvencia) eléréséhez.
Transzformátorok, Generátorok és Motorok - A menetszám kulcsfontossága

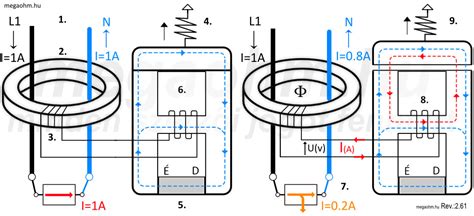

A transzformátorok az elektromos energia átalakításának nélkülözhetetlen eszközei, amelyek lehetővé teszik a váltakozó áramú feszültség szintjének megváltoztatását anélkül, hogy közvetlen elektromos kapcsolat lenne a primer és szekunder oldal között. Egy tipikus transzformátor két vagy több tekercsből áll, amelyek közös mágneses magra vannak tekercselve. A fő tekercseket primer tekercsnek (bemeneti oldal) és szekunder tekercsnek (kimeneti oldal) nevezzük. Amikor váltakozó feszültséget kapcsolunk a primer tekercsre, az áram változása váltakozó mágneses fluxust hoz létre a magban. A transzformátor áttételi arányát a primer és szekunder tekercsek menetszámának aránya határozza meg. Ez azt jelenti, hogy ha a feszültséget felfelé transzformáljuk, az áram arányosan lecsökken, és fordítva. A menetszámok precíz kiválasztása tehát alapvető a transzformátorok tervezésében, legyen szó akár hálózati transzformátorokról, audio transzformátorokról, vagy nagyfrekvenciás impulzustranszformátorokról.
Az elektromos generátorok és motorok az elektromágneses indukció elvén alapuló, egymásnak fordított működésű gépek, amelyek mechanikai energiát alakítanak át elektromos energiává (generátor) vagy fordítva (motor).
Egy generátorban mechanikai energiát fektetünk be egy tekercs vagy tekercsrendszer (rotor) forgatására egy állandó vagy gerjesztett mágneses térben (állórész). A forgó tekercsekben a változó mágneses fluxus miatt Faraday törvénye szerint feszültség indukálódik. A generátorok tervezésénél a menetszám az egyik legfontosabb paraméter a kívánt kimeneti feszültség (generátor feszültség) eléréséhez. Egy nagy menetszámú tekercs nagyobb feszültséget generál, de nagyobb belső ellenállással is rendelkezik, és nagyobb méretű is lehet.
Az elektromos motorok az elektromágneses erő elvén működnek. Amikor áram folyik egy mágneses térben elhelyezett vezetőn, a vezetőre erő hat (Lorentz-erő). Egy motor tekercseiben folyó áram és a mágneses tér kölcsönhatása forgatónyomatékot hoz létre, ami a rotort mozgásba hozza. A motorok működését a menetszám két fontos módon befolyásolja:
- A generált nyomaték: A nyomaték egyenesen arányos a menetszámmal és az áramerősséggel. Több menet nagyobb nyomatékot eredményez.
- Az indukált ellen-elektromotoros erő (EMF): Ahogy a motor forog, a tekercsekben feszültség indukálódik (Faraday törvénye szerint), amely ellenáll a betáplált feszültségnek. Ez az ellen-EMF szabályozza a motor áramfelvételét és sebességét.
A motorok tervezésénél a menetszám (és a huzalvastagság) kritikus a motor fordulatszám-nyomaték karakterisztikájának beállításához. Egy nagy menetszámú, vékony huzalból készült tekercs nagyobb nyomatékot biztosít alacsonyabb fordulatszámon, míg egy alacsony menetszámú, vastag huzalból készült tekercs nagyobb áramot tud felvenni, és magasabb fordulatszámon működik.
További Alkalmazási Területek
Az induktivitásokat gyakran használják oszcillátorokban, magasabb fokú passzív szűrőkörök megvalósítására, ahol a másodfokú szűrőtagok sokkal rugalmasabban beállíthatók, akár kiemelés is létrehozható. Induktivitásokat gyakran használnak nagyfrekvenciás zavarjelek szűrésére, ekkor fojtóknak (choke) szokás nevezni őket. A jelfogók (más néven relék) elektromágneses elven vezérelnek kapcsolót. A mágnesszelepek folyadékok, gázok áramlását teszik elektronikusan vezérelhetővé. Az induktív aktuátorok legismertebb csoportjába a motorok tartoznak. A hangszórók membránjának mozgatását a tekercsben folyó áram végzi. Az LVDT (Linear Variable Differential Transformer) nagypontosságú pozíciómérésre alkalmas. Az induktív távolságérzékelők egy tekercs segítségével mágneses teret hoznak létre, melynek hatását mérni lehet.
Menetszám kiválasztásának gyakorlati szempontjai
A menetszám elméleti jelentőségének megértése mellett elengedhetetlen a gyakorlati kiválasztás szempontjainak ismerete is.
- Ellenállás és veszteségek: Minél több menetet tekerünk fel, annál hosszabb lesz a huzal. A huzal hossza pedig közvetlenül arányos a tekercs egyenáramú ellenállásával (R). Egy hosszú, vékony huzalból készült tekercs nagy ellenállással rendelkezik, ami jelentős energiaveszteséghez (hőtermeléshez) vezethet az áram áthaladásakor (P = I²R). A tervezés során egyensúlyt kell teremteni a menetszám (induktivitás) és a huzalvastagság (ellenállás) között. A megnövelt áramterhelhetőség eléréséhez vastagabb huzalt kell alkalmazni, azonban a rendelkezésre álló magablak korlátozhatja a beletekerhető menetek számát.
- Méret és fizikai korlátok: A menetszám növelése általában nagyobb tekercshez vezet, ami korlátozott lehet a rendelkezésre álló hely miatt. A tekercs alakja (hengeres, toroid, planáris) is befolyásolja, hogy hány menetet lehet elhelyezni adott térben.
- Magas frekvenciás viselkedés: Magas frekvenciákon a tekercsek viselkedése bonyolultabbá válik. A skin-effektus miatt az áram a vezető külső felületére szorul, ami növeli az effektív ellenállást. A proximity-effektus a szomszédos menetek mágneses tereinek kölcsönhatása miatt lép fel, tovább növelve a veszteségeket. Ezen veszteségek minimalizálása érdekében magas frekvenciás alkalmazásokban gyakran Litz-huzalt használnak (sok vékony, szigetelt szálból álló vezeték), és a menetszámot is optimalizálják.
- Mágneses telítődés: Ferromágneses magos tekercseknél a mágneses fluxus nem növelhető korlátlanul. Egy bizonyos áramerősség felett a mag „telítődik”, ami azt jelenti, hogy a mágneses indukció már alig növekszik az áram további emelkedésével. Ekkor a tekercs induktivitása drasztikusan lecsökken, és a tekercs viselkedése nemlineárissá válik. Ezért fontos a maximális áramértékre figyelni.
- Szigetelés: Nagyfeszültségű alkalmazásoknál a menetek közötti, valamint a menetek és a mag közötti szigetelés kritikus. A menetszám növelése növeli a tekercs teljes feszültségét és a menetek közötti feszültségkülönbségeket, ami nagyobb szigetelési igényt jelent. Ha szellőző réseket helyezünk el a tekercselésben, az csökkentheti a tekercs hőmérsékletét.
- Rezonancia frekvencia: Ahogy korábban említettük, a tekercsek parazita kapacitással rendelkeznek, ami rezonancia frekvenciát eredményez. Ezen a frekvencián a tekercs viselkedése induktívból kapacitívvá változik. A menetszám (és a tekercs geometriája) befolyásolja ezt a rezonancia frekvenciát, ezért fontos a megfelelő működési tartományban tartani.
A menetszám kiválasztása tehát egy komplex optimalizációs feladat, amely számos elektromos, termikus és mechanikai szempontot foglal magában.
Mágneses fluxus és fluxuskapcsolás
Az elektromágneses indukció alapját a mágneses fluxus és annak változása képezi. Amikor egy tekercsről beszélünk, nem csupán a fluxusról, hanem a fluxuskapcsolásról van szó, ami a menetszám és a fluxus szorzatát jelenti.
A mágneses fluxus (jelölése Φ, mértékegysége a Weber, Wb) egy adott felületen áthaladó mágneses erővonalak számát fejezi ki. Más szavakkal, a mágneses tér „mennyiségét” egy adott területen. A mágneses fluxus változása az, ami feszültséget indukál.
A tekercsek esetében a mágneses fluxus nem csak egy meneten halad át, hanem az összes meneten. A fluxuskapcsolás (jelölése Ψ, mértékegysége szintén Weber, de gyakran Weber-menetben is kifejezik) azt az összesített fluxust jelenti, amely a tekercs összes menetével kapcsolódik. Ez az egyenlet azt mondja ki, hogy az indukált elektromotoros erő egyenesen arányos a fluxuskapcsolás időbeli változásának sebességével.
Példa: Képzeljünk el egy tekercset, amely 100 menetet tartalmaz, és amelyben a mágneses fluxus 0,1 Wb/s sebességgel változik. Ekkor az indukált feszültség a tekercsben a Faraday-törvény szerint: ε = -N * (dΦ/dt) = -100 * 0,1 Wb/s = -10 V. Ha a menetszámot 200-ra növelnénk, az indukált feszültség -20 V lenne. A fluxuskapcsolás fogalma segít mélyebben megérteni, hogy a menetszám miért a tekercs egyik legmeghatározóbb paramétere.
Örvényáramok és a vasmagos tekercsek kihívásai
Az elektromágneses indukció jelenségének egyik fontos, de gyakran nem kívánt mellékhatása az örvényáramok keletkezése. Ezek az áramok akkor jönnek létre, amikor egy vezető anyag, például egy ferromágneses mag, változó mágneses térbe kerül. Amikor egy tekercsben áram folyik, és változó mágneses fluxust generál (például váltakozó áramú táplálás esetén), ez a fluxus áthalad a tekercs maganyagán is. Ha a mag vezető anyagból készül (pl. tömör vas), akkor az anyag belsejében zárt áramhurkok alakulnak ki, amelyek a Lenz-törvény értelmében ellensúlyozni próbálják a fluxusváltozást. Ezek az örvényáramok energiát disszipálnak hő formájában, ami csökkenti a tekercs hatásfokát és melegedést okoz.
Az örvényáramok minimalizálása érdekében a vasmagokat gyakran vékony lemezekből (például EI-lemezekből) állítják össze, amelyeket egymástól elektromosan szigetelnek. Ez a lemezelés megszakítja az örvényáramok útját, jelentősen csökkentve azok nagyságát. Ezen túlmenően, magas frekvenciás alkalmazásokban ferrit anyagokat használnak, amelyeknek nagy az ellenállásuk, így gátolják az örvényáramok kialakulását. Fontos megjegyezni, hogy hangváltókban a vasmagos tekercsek torzítást okozhatnak, ezért gyakran légmagos tekercseket használnak, ahol nincs mágneses telítődés.
Induktivitás számoló programok és huzalméretek

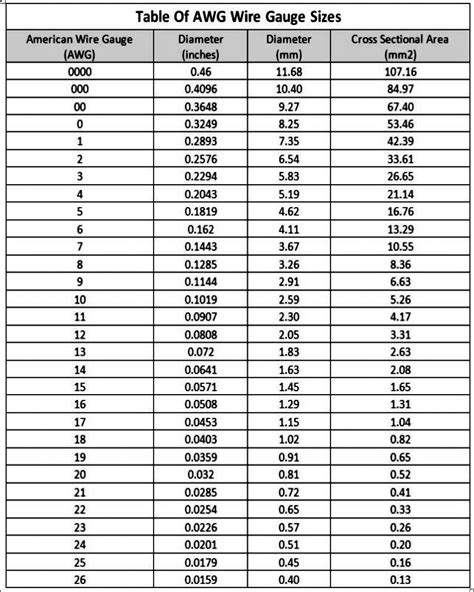

Az induktivitás számolásához és tekercsek tervezéséhez számos online és offline program áll rendelkezésre. Ezek a programok segítenek meghatározni a szükséges menetszámot, huzalvastagságot és egyéb paramétereket a kívánt induktivitás eléréséhez. A huzalméret kiválasztásánál gyakran az AWG (American Wire Gauge) szabványt használják, amely egy számozott rendszer a huzal átmérőjének jelölésére. Az AWG szám fordítottan arányos a huzal átmérőjével: minél kisebb az AWG szám, annál vastagabb a huzal. Például, az AWG 1-es huzal jelentősen vastagabb, mint az AWG 45-ös huzal. A huzal mérete és átmérője közötti összefüggést táblázatból lehet kikeresni, ami elengedhetetlen a megfelelő áramterhelhetőség és ellenállás biztosításához.
Összefoglalás
Az induktivitás és a tekercsek világa, bár elsőre egyszerűnek tűnhet, rendkívül sokrétű és mélyreható ismereteket igényel. A menetszám, a mag anyaga, a fizikai méretek és a működési frekvencia mind olyan tényezők, amelyek alapvetően befolyásolják a tekercs viselkedését és teljesítményét. Az elméleti alapok, mint Faraday és Lenz törvényei, valamint a gyakorlati szempontok, mint a veszteségek minimalizálása és a telítődés elkerülése, elengedhetetlenek a hatékony és megbízható elektronikai rendszerek tervezéséhez és megvalósításához. A Transfer Multisort Elektronik (TME), a világ egyik legnagyobb elektronikai alkatrész-disztribútora, széles választékban kínál induktív alkatrészeket, amelyek különböző formákban, anyagokban és feladatokra optimalizált kivitelben érhetők el. A névleges értékre, azaz a gyártás során előállítani kívánt értékre többféle specifikáció létezik, és az érték jelölése hasonló az ellenállások és kondenzátorok esetéhez. Az amatőr kísérletezőktől a professzionális tervezőkig mindenki számára létfontosságú az induktivitások alapos megértése a modern elektronika bonyolult világában.
