Nikola Tesla, a valaha élt legbriliánsabb elme, akit joggal tisztelhetünk az elektromosság korának atyjaként, 1891-ben fejlesztette ki az egyik leglenyűgözőbb találmányát, a róla elnevezett Tesla tekercset. Ez az eszköz egy olyan elektromos áramkört alkot, amely lehetővé teszi a vezeték nélküli energia átvitelét és a látványos villanások előállítását, ezzel örökre beírva magát a tudomány történetébe. Tesla nem csupán az elektromosság, hanem a mágnesség és a gépészet területén is számos felfedezést tett, és ma is a „GEEK-királyok királyaként” emlegetik. A Tesla tekercs nemcsak tudományos kutatásokban és az oktatásban játszik fontos szerepet, hanem a szórakoztatóiparban is látványos alkalmazásokat talál.
Nikola Tesla élete és munkássága
Nicola (eredeti nevén Nikola) Tesla (1856. július 10. - 1943. január 7.) életpályája Budapesten indult. Elektromérnökként karrierjét egy telefontársaságnál kezdte, ahol Puskás Ferenc mérnökkel dolgozott együtt. Puskás Ferenc ajánlotta be bátyjának, Puskás Tivadarnak, aki 1882-ben alkalmazta őt az Edison cég párizsi kirendeltségénél. 1883-ban itt valósította meg indukciós motorját, amely a váltakozó áramú technológia alapjait fektette le.
Az Amerikai Egyesült Államokba való érkezése után Tesla Edisonnal is együtt dolgozott, ám hamarosan útjai elváltak. Edison mindent bevetett, hogy lejárassa Teslát és találmányait, etikátlan és abszurd módon próbálva diszkreditálni a váltakozó áramot. Tesla a George Westinghouse-tól kapott pénzből saját vállalatot alapított, és folytatta kutatásait a szénszálas izzó, az elektromos rezonanciák és a világítás módjainak területén. Nyilvános bemutatóin a váltóáramhoz fűződő félelmeket a saját testén átvezetett árammal próbálta eloszlatni, megmutatva annak viszonylagos biztonságát bizonyos körülmények között.
1899-ben kísérleteket folytatott a drótnélküli energiaátvitellel. Kísérleti berendezéseivel több százezer volt elektromos feszültséget hozott létre, amellyel képes volt mesterséges villámok előállítására is. Ezzel a felfedezésével megtalálta azt a frekvenciát, amellyel a Föld elektromágnesesen rezonál. Tesla előrelátóan kijelentette: „Kísérleteimre támaszkodva ki merem jelenteni, hogy nincs messze az az idő, amikor egy new yorki üzletember a berendezésem birtokában lediktálja utasításait Londonban tartózkodó titkárnőjének. Egy nagyon egyszerű és olcsó, mindenki számára hozzáférhető szerkezet segítségével zenét vagy politikai beszédeket hallgathat, esetleg egy másik kontinensen tartózkodó pap prédikációját.” Ez a vízió a modern vezeték nélküli kommunikáció előhírnöke volt.
Tesla alakja köré legendák szövődtek: Kidolgozta az időutazás elméletét, és fellelhető iratai arra engednek következtetni, hogy feltalálta az „üzemanyag nélküli” autót is. Különc zseni volt, aki képes volt gömbvillámot előállítani az 1890-es években - egy olyan gömb alakú villámlást, amely pár méterrel a föld fölött lebegve mozog előre.
Ki volt Nikola Tesla?(feltaláló, zseni, látnok) 1.rész - Ki volt Ő?#3
A Tesla tekercs működési elve

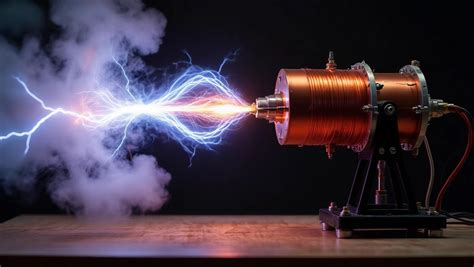

A Tesla tekercs egy lenyűgöző találmány, egy elektromos rezonáns transzformátor áramkör, amely magas feszültségű, alacsony áramerősségű, nagyfrekvenciás váltakozó áramot állít elő. A nagyfeszültség 10 000 V-tól akár 10 000 000 V-ig terjedhet, a frekvencia pedig több MHz is lehet, általában 25 kHz és 2 MHz között mozog.
A Tesla tekercs abban különbözik a hagyományos transzformátortól, hogy mind a primer, mind a szekunder áramköre rezonanciában van az üzemi frekvenciával. Ez a rezonancia az eszköz működésének kulcsa.
A Tesla tekercs két fő részből áll: egy primer és egy szekunder tekercsből, amelyek mindegyike saját kondenzátorral rendelkezik.
Primer áramkör:
- A primer tekercs egy nagyfeszültségű áramforráshoz csatlakozik.
- Egy szikraköz segítségével kapcsolódik a kondenzátorhoz.
- A primer LC (induktor-kondenzátor) áramkör feltöltődik az áramforrás által, és energiát tárol a kondenzátorban.
- Amikor a szikraköz áthidal, a primer LC áramkörben tárolt energia oszcillálni kezd, és változó mágneses mezőt hoz létre.
Szekunder áramkör:
- A szekunder LC áramkör, amely közel van a primerhez, felveszi ezt az energiát a változó mágneses mező miatt.
- Ezáltal áramot indukál a szekunder tekercsben, amely rendkívül magas feszültségű lesz.
A rezonancia elve, amelyet Tesla mesterien alkalmazott, azt jelenti, hogy az áramkör egy része megerősíti az áramkör másik részét, és így növeli a kimenő értéket. A kondenzátor és az indukciós tekercs gondos beállításával Tesla olyan áramot tudott előállítani, amely másodpercenként akár harmincezer alkalommal váltakozott. Ezt a találmányt eredetileg oszcilláló transzformátornak nevezte el, de ahogy egyre több kutató kezdte el használni, a berendezés Tesla-tekercsként vált ismertté.
A Tesla tekercs története és fejlesztése
Tesla a generátorok kifejlesztése közben ismételte meg Hertz elektromágneses hullámokkal végzett kísérleteit. Ahogy ő maga fogalmazott, Párizsban „elragadott a lelkesedés tüze, és meglehetősen égtem a vágytól, hogy a saját szememmel lássam a csodát.” Ez a lelkesedés vezetett az egyik leghíresebb találmányához, a Tesla-tekercshez.
Hertz az elektromágneses hullámok előállítása és kimutatása céljából végzett klasszikus kísérleteiben egy nagy teljesítményű indukciós tekercset, az úgynevezett Ruhmkorff-tekercset használt. Ez a tekercs két tekercselésből állt: egy vastag huzalból készült primer tekercsből és egy vékony huzalból készült szekunder tekercsből, amelyek paraffin vagy guttapercha felhasználásával gondosan el voltak szigetelve egymástól, és egy közös vasmag köré voltak tekercselve. Akárcsak egy hagyományos transzformátorban, az indukciós tekercs az áramváltozás hatására nagyfeszültségű szikrákat bocsátott ki. Amikor egy árammegszakító nyitotta vagy zárta az áramkört, a primer tekercs körüli elektromágneses mező megváltozott, áramot indukálva a szekunder tekercsben. A huzalok eltérő vastagsága miatt a szekunder tekercs sokkal több fordulatot tett meg, mint a primer tekercs, ami nagyban megnövelte a szekunder tekercsben indukált áram feszültségét. Ez a feszültség képes volt ionizálni a levegőt a szikraközben, lehetővé téve, hogy egy szikra átüssön a kapcsok között.
1887 előtt Hertz több kísérletet is végzett ezzel a berendezéssel, kimutatva, hogy az indukciós tekercsben keletkező szikrák elektromágneses sugárzást hoznak létre. 1890-ben Tesla megismételte Hertz kísérleteit, és valószínűleg ő volt az első kutató Amerikában, aki ezt tette. Tesla azonban nem volt megelégedve a Hertz által használt berendezéssel, ezért módosította a kísérleti elrendezést.
Tesla egyik első lépése az volt, hogy a mechanikus árammegszakító helyett a saját nagyfrekvenciás generátorát alkalmazta. Ahelyett, hogy a készülék a mechanikai megszakító által termelt néhány száz ciklus per másodperccel működött volna, Tesla generátora 10-20 000 ciklus per másodperc frekvencián üzemelt. Hamarosan felfedezte, hogy a frekvencia növekedésével a keletkező hő mennyisége is növekedett, ami megolvasztotta a paraffin vagy guttapercha szigetelést az indukciós tekercs primer és szekunder tekercsei között.
Ennek a problémának a megoldására Tesla két módosítást hajtott végre. Először is, megszabadult a szigeteléstől, és helyette légrést iktatott be az indukciós tekercsek primer és szekunder tekercsei közé. Másodszor, mivel az indukciós tekercsben a vasmag nagyon felmelegedett, újratervezte az általa használt változatot oly módon, hogy a vasmagot oda-vissza lehessen mozgatni a primer tekercsben, ezzel szabályozva a tekercs induktivitását.
Tesla gondot okoztak az indukciós tekercsekben gyakran használt kondenzátorok is. A szekunder tekercs által leadott szikra erősségének növelése érdekében a kutatók (köztük először Armand Hippolyte Fizeau 1853-ban) általában egy leydeni palackot vagy kondenzátort helyeztek keresztben a szekunder tekercs szikraköze köré. A nagyfrekvenciás generátorától eredő gyors pólusváltások alapján Tesla megállapította, hogy ez a kondenzátor gyakran ellensúlyozza a szekunder tekercs öninduktivitását és kiégette a tekercset. Erre válaszul áthelyezte a kondenzátort a berendezésében a generátor és a primer tekercs közé, és szabályozhatóvá tette.
Tesla arra is rájött, hogy a kondenzátor és az indukciós tekercs gondos beállításával még magasabb frekvenciaszinteket lehet elérni. Az elektrotechnikai tudomány kutatói kezdetben azt feltételezték, hogy ha a kondenzátor kisül, az elektromos áram csak az egyik lemeztől a másikig folyik. Azonban 1856-ban a brit fizikus, Sir William Thomson matematikai úton bebizonyította, hogy a kondenzátor kisülés rezgési folyamat. A kondenzátor kisülés rezgő jellegének teljes mértékű kihasználása érdekében Tesla legközelebb gondosan beállította az indukciós tekercset. Ahogy a kondenzátort a terhelt rugó elektromos megfelelőjének tekinthetjük, az indukciós tekercs az inga megfelelőjének tekinthető. Tesla felismerte, hogy ha minden elektrosztatikus kisülést vagy „lökést” össze tudna illeszteni úgy, hogy az egybeessen az indukált áram minden egyes maximumával, akkor növelni tudná az indukciós tekercs által termelt áram feszültségét. Ezzel Tesla kihasználta a rezonancia elvét, és megszületett a Tesla tekercs.
A Tesla tekercs alkalmazásai
A Tesla tekercs nemcsak a tudományos kutatásokban és az oktatásban játszik fontos szerepet, hanem a szórakoztatóiparban is látványos alkalmazásokat találhatunk:
- Szórakoztatóipar: A Tesla tekercsek látványos elektromos kisüléseket hoznak létre, amelyek gyakran használatosak filmekben, televíziós műsorokban és zenei előadásokban, mint speciális effektek.
- Oktatás: A Tesla tekercsek kiválóan alkalmasak az elektromágnesesség, a rezonancia elveinek, a vezeték nélküli energiaátvitelnek és a nagyfrekvenciás áramok működésének bemutatására. Egy otthon elkészíthető Tesla tekercs szórakoztató és tanulságos projekt lehet gyermekek számára, bevezetve őket a fizika és az elektronika lenyűgöző világába.
- Tudományos kutatás: A Tesla tekercsek használatosak a nagyfeszültségű kísérletekben és a plazmafizikai kutatásokban, segítve az anyagok viselkedésének megértését extrém elektromos mezőkben.
Biztonsági előírások és tudnivalók
A Tesla tekercsek működtetése során fontos betartani a biztonsági előírásokat, mivel a magas feszültség veszélyes lehet. Habár Tesla saját tapasztalatai alapján 1891 februárjában arra a következtetésre jutott, hogy „minél nagyobb a frekvencia, annál nagyobb az az elektromos energiamennyiség, amely komolyabb kényelmetlenség nélkül átvezethető az emberi testen”, ez nem jelenti azt, hogy veszélytelen lenne. Mai ismereteink szerint, az áram a rádiófrekvenciás tartományban áthalad az emberi test felületén, és a rövid behatás nem károsítja az idegeket és a belső szerveket. Ennek ellenére rendkívül fontos a körültekintés.
Néhány fontos tanács a Tesla tekercs használatához, különösen gyerekek esetében, a „Tesla - az elektromosság korának feltalálója” című könyv alapján:
- Nagyfeszültség, kis áram: A Tesla tekercs nagyfeszültségű, kis áramú ívet hoz létre, ha fémtárgyat (pl. csavarhúzót) közelítünk hozzá. Soha ne érintsük meg a tekercs kivezetéseit működés közben!
- Forrasztás: Ügyeljen arra, hogy a forrasztópáka hosszú ideig ne érjen hozzá az alkatrészekhez, mivel ez károsíthatja azokat.
- Hűtés: Ne érintse meg a hűtőbordát, ha hosszabb ideig használja a Tesla tekercset, mert az felforrósodhat.
- Felügyelet: Gyermekek esetében minden esetben felnőtt felügyelete mellett szabad csak működtetni a Tesla tekercset.
A Tesla tekercs egy kiváló példa a villamosmérnöki zsenialitásra, és bemutatja, hogy a tudomány és a technológia milyen módon játszik fontos szerepet mindennapi életünkben. Lehetővé teszi a vezeték nélküli energia és a látványos villanások megfigyelését, és inspirálja a tudományos és technológiai fejlődést a mai napig.
