Betonozo Kelly Rud: Átfogó Információk és Gyakorlati Tippek a Vasbetonozáshoz

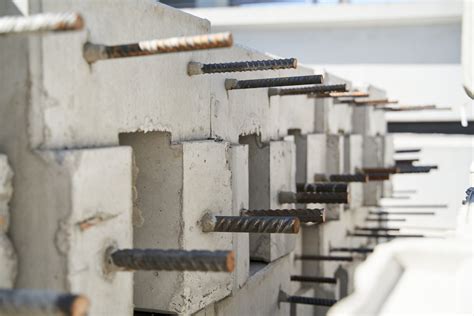

A vasbeton a modern építőipar egyik legfontosabb és legszélesebb körben alkalmazott anyaga, amely a beton kiváló nyomószilárdságát ötvözi az acél húzószilárdságával. Ez a szinergia teszi lehetővé robusztus és tartós szerkezetek létrehozását, az egyszerű virágtartótól kezdve a monumentális épületekig, hidakig és stadionokig. A vasbeton szerkezetek előállításához alapanyagként minden esetben használunk cementet, adalékanyagot, vizet, valamint (lágy vagy feszített) vasalást.

A Vasbeton Eredete és Jelentősége

A beton egy tömör, masszív, kemény, nagy teherbírású anyag, mely kiválóan ellenáll a nyomóerőknek. Egy C35/45-ös szilárdsági osztályú beton karakterisztikus nyomószilárdságának egy 150×150 mm-es betonkockán mérve legalább 45 N/mm² (MPa) értékűnek kell lennie. Egy ekkora, viszonylag kicsi kocka is hihetetlenül nagy, 1000 kN (100 t) nyomóirányú terhet bír el törés nélkül.

Azonban amennyiben a betont nem nyomó, hanem húzó irányú igénybevételnek vetjük alá, sokkal gyengébb eredményeket kapunk: a beton húzószilárdsága (iparági ökölszabály szerint) kb. a tizede a nyomószilárdságának. Vagyis a fenti 45 N/mm²-es karakterisztikus nyomószilárdságú beton húzó irányban még 5 N/mm²-t sem fog elbírni. Ez így önmagában még nem lenne probléma, hiszen nem szoktuk a betont kötél, húzott rúd, vonószerkezet stb. formában alkalmazni, viszont hajlított tartóként annál inkább. Ebben az esetben a betongerendánk (lemezünk) a teljes keresztmetszete mentén függőleges irányban változó igénybevételnek van kitéve: a keresztmetszet felső felében (nyomott zóna) a beton számára kedvező nyomóirányú, az alsó felében (húzott zóna) viszont kedvezőtlen húzóirányú terhet kap.

Erre a feladatra az acélt találták a legalkalmasabbnak. A 19. században a francia Monier megállapította, hogy beton virágtartóinak a peremébe beletett vasbetétek jelentősen megnövelték annak tartósságát. A beton szakma innen számítja a vasbeton mint építőanyag megszületését. (Kubinszky Mihály: A vasbeton évszázada, Magyar Szemle, Új folyam XIX. 3-4. szám; 2010.) A vasbeton a legelterjedtebb építőanyag a világon, kivitelezése viszonylag egyszerű, a készítéséhez felhasznált anyagok olcsóak, és a vasbeton szerkezetek alig igényelnek karbantartást.

A Vasbeton Alapanyagai és Minőségi Ellenőrzésük

A beton alapanyagai szigorú kontroll alatt állnak. A cementeket és gyártóüzemeiket rendszeresen vizsgálják, auditálják és tanúsítják független tanúsító szervezetek. A keverővíz minőségét, a benne található oldott ionokat gyakorta vizsgálják, valamint az adalékanyag-bányákat szintén független felek auditálják és tanúsítják.

Acél: A Húzószilárdság Garanciája

A vasalások esetében a helyzet annyiban más, hogy azokra nem adtak ki harmonizált európai szabványt - a többszöri (sikertelen) próbálkozások ellenére sem. Habár az Eurocode 2 (EN 1992) 1.1 részében meghatározták a vasalatok anyagaira vonatkozó minimális követelményeket; a forgalomba hozatalt minden tagállam saját nemzeti eljárásrend alapján, nemzeti szabványok vagy műszaki értékelések alapján követeli meg - országonként többé-kevésbé eltérő műszaki tartalommal és követelményekkel. Mindez annak dacára, hogy az Eurocode2-vel való összhang és az EN 10027 szabványban megadott acélminőség-jelölési követelmények miatt ezek a termékek azonos jelöléssel kerülnek forgalomba.

Az acél az egyik legfontosabb és legszélesebb körben felhasznált anyag a modern iparban, köszönhetően rendkívül sokoldalú tulajdonságainak, amelyek az ötvözőelemek és a gyártási eljárások révén változtathatók. Az acél alapvetően vas és szén ötvözete, de számos más ötvözőelem hozzáadásával speciális tulajdonságokat kaphat.

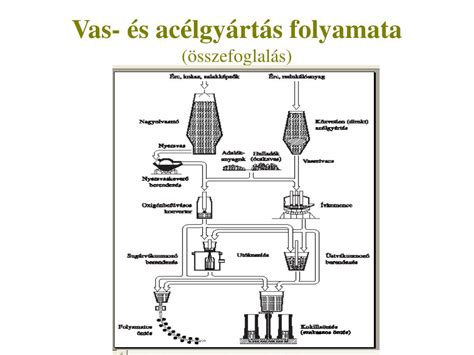

Az acélgyártás során a vasércet először nyersvassá olvasztják nagyolvasztókban. Ezt követően a nyersvasból (és/vagy ócskavasból) különböző eljárásokkal (pl. konverteres eljárás, ívfényes kemence) eltávolítják a felesleges szennyezőanyagokat (pl. szén, szilícium, mangán, foszfor, kén), és hozzáadják a kívánt ötvözőelemeket. Az így kapott folyékony acélt formákba öntik, vagy folyamatos öntéssel rudakat, lemezeket, profilokat állítanak elő.

Az Acél Főbb Tulajdonságai

• Szilárdság: Az anyag ellenállása a külső erőkkel szemben, anélkül, hogy maradandó alakváltozást szenvedne.
• Keménység: Az anyag ellenállása a benyomódásnak, karcolásnak vagy kopásnak.
• Képlékenység/Nyúlákosság (duktilitás): Az anyag azon képessége, hogy szakadás nélkül alakítható (pl. húzással, hengerléssel).
• Szívósság: Az anyag energiaelnyelő képessége törés előtt.
• Hőállóság: Magas hőmérsékleten is megtartják szilárdságukat és egyéb tulajdonságaikat.

Acéltípusok és Felhasználásuk

Az acélok rendkívül sokfélesége lehetővé teszi, hogy szinte minden iparágban megtalálhatók legyenek.

1. Szénacélok:
   • Jellemzők: Elsősorban vasat és szenet tartalmaznak, kevés egyéb ötvözőelemmel.
   • Lágyacél (alacsony széntartalmú): Könnyen alakítható és hegeszthető. Alkalmazása például építőipar, autóipar.
   • Közepes széntartalmú acél: Magasabb kopásállóság, erősebb. Gépelemek, tengelyek gyártásához.
   • Magas széntartalmú acél: Nagy keménység és szilárdság. Szerszámok, rugók alapanyaga.
2. Ötvözött acélok: Az acél tulajdonságainak javítása céljából más elemeket (pl. króm, nikkel, molibdén, mangán) adnak hozzá.
   • Felhasználási területek: Erősen kopásálló alkatrészek, ahol felületi keménység és magszívósság is szükséges (pl. fogaskerekek).
   • Rozsdamentes acél (korrózióálló): Magas króm (min. 10,5%) és gyakran nikkel tartalmuk miatt ellenállnak a korróziónak. Konyhai eszközök, építészeti elemek, orvosi műszerek.
   • Szerszámacélok: Nagyon kemények, kopásállók, magas éltartósságúak. Vágó-, alakító-, és egyéb szerszámok.

Betonacél: A Vasbeton Lelke

A betonvas kétféle kiszerelésben érhető el - tekercs, illetve rúd formájában. A rúd esetében az általános hossz 6 és 12 méter. Egy átlagos 100 nm-es családi ház betonacél igénye körülbelül 4-8 tonna.

Mire jó a betonvas?

A betonvas eredeti rendeltetése a betonszerkezetek megerősítése. Amikor a friss betont leöntik, a betonvas beépítése kulcsfontosságú. Kinézetéről már biztos felismerné mindenki: ez az a hosszú, fémszínű (vagy rozsdás), bordázott rúd-rács, ami minden építkezésen megtalálható. A betonszerkezet terhelhetőségének növelésében játszik fontos szerepet ez az építőelem. A beton szerkezete miatt a magas erejű nyomást jól viseli, viszont a húzásból fakadó erőt már kevésbé. Felmerülhet a gondolat, hogy használjunk egyszerűen acélt az egész testhez, viszont ez nem túl gazdaságos megoldás, itt jön képbe a betonvas.

Betonvas Méretek és Használat

Kétféle méretben találhatunk a piacon betonvasat, az általános a 6 és 12 méter. Természetesen, ha rövidebbre van szükség, flexszel lehetséges ezeket rövidíteni, ha pedig hosszabbra van igényünk, úgy a hiányzó részt ki lehet pótolni. Ebben az esetben erre úgy van lehetőség, hogy két szálat egymás mellé teszünk úgy, hogy figyelünk az átmérőre, hogy az átfedés minimum a 40-szerese legyen az átmérőnek, és fontos, hogy a két rúd minimum 32 cm-en fusson egymás mellett.

Ezeknek az acélrudaknak hosszukból kifolyólag a szállításuk bonyolult. Hegesztéstől meggyengülhet a szálak szerkezete, ez a teherbírás miatt fontos, hogy ne forduljon elő, így ne dőljünk be annak, ha egy munkás azt tanácsolja, hogy összehegeszti. Gyárin kívül nem ajánlatos hegeszteni a betonvasat. Hosszabbítás esetén egyszerűen dróttal egymáshoz kell őket kötni, hogy ne mozduljanak el egymástól, majd betont öntünk rá és kész.

A kötözést két opcióval szokták megoldani:

• kötöződrót: ez a gazdaságosabb megoldás
• gyorskötöző, kéziszerszám füles dróthoz, és drót: ez pedig a gyorsabb megoldás

Az árak több tényezősek az acélszálak tekintetében, szerepet játszik például az árak meghatározásában az, hogy milyen átmérőjű, súlyú, felületű az acélszál.

Teherbírás és Átmérő

A teherbírás tekintetében már egy 6 mm-es acélszál is képes elbírni egy autót. Néhány 12 mm-es szál is képes nagyjából 35 tonna húzóerőt elviselni, ha jól van beépítve. Felmerülhet a kérdés, hogy ha kevesebb, de vastagabb szálat használunk, az is jó-e, ám azt szokták tanácsolni, hogy inkább több és vékonyabb szálat alkalmazzunk a szebb végeredményért.

A legfontosabb tényező az átmérő. Egy nagyobb acélszálban értelemszerűen több anyag is van, ennél fogva a terhelhetősége is nagyobb, viszont minél több benne az anyag, annál több az ára is.

Átmérőt tekintve az alábbiakkal találkozhatunk egy családi háznál:

• 6 mm: kevés anyag van benne, olcsó, de nem túl stabil
• 8 mm: kengyelekhez és lemezlapokba szokták használni
• 10 mm: itt már picit erősebb szálról beszélünk, például zsalukba használják
• 12 mm: koszorúkba, sávalapokba szokták alkalmazni, még viszonylag rugalmas
• 14 mm: alapokba, koszorúkba, ez is hajlítható még
• 16 mm: betongerendákba alkalmazható, nehéz kézi hajlítóval formálni
• 20 mm: nagy fesztávolságoknál használhatják családi házaknál betongerendákba, de nem jellemző

Más alternatíva: Hegesztett acélhálók

A szálak helyett találkozhatunk hegesztett acélhálókkal, azaz betonacél szálakkal, amiket már összehegesztettek. Ezekkel könnyebb a vasalás, és ez gyorsítja a munkafolyamatot. A betonszálak összekapcsolják a beton részecskéit, így megakadályozzák, hogy a beton zsugorodása miatt apró repedések keletkezzenek, amelyek vízzel telítődhetnek és fagyáskor további károkat okozhatnak. A betonszálakkal végzett betonozás gyakran egyszerűbb és gyorsabb lehet, mivel nem szükséges bonyolult acélkereteket kialakítani.

Betonozás Fázisai és Kellékek

A betonozás nem csak a beton elkészítését és helyére juttatását jelenti. Épp ilyen fontos munkafázis az elegyengetés, tömörítés és a nedvesen tartás is. A megfelelő elméleti tudás mellett számos beton vibráló és egyéb döngölő eszközre is szükség van ahhoz (például tűvibrátor, lapvibrátor, vibrogerenda stb.), hogy az építkezés zökkenőmentesen és hatékonyan haladjon. Ezek az eszközök nemcsak a munka megkönnyítésére szolgálnak, hanem a minőségi betonfelület kialakításához is elengedhetetlenek.

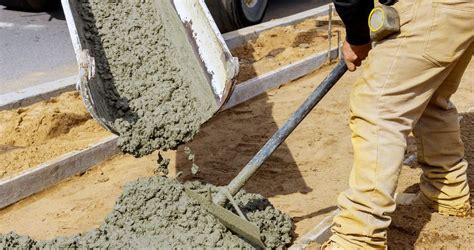

Miért szükséges a beton tömörítése?

A friss beton bedolgozása során arra kell törekedni, hogy a még képlékeny beton teljes mértékben, a lehető leginkább homogén módon kitöltse a zsalu által számára kijelölt helyet. A beton tömörítésének lényege, hogy a homok és egyéb szemcsés anyagok minden üres részt kitöltsenek a cementmasszában. A betonban ne maradjanak hézagok, légrések, buborékok, amelyek a beton minőségét gyengítik, tartósságát csökkentik. A beton tömörítése során minden tevékenységünk azt célozza, hogy a beton levegőtartalma csökkenjen, sűrűsége pedig nőjön, mert ezáltal javul a szilárdsága is.

A tömörítést addig kell folytatnunk, amíg a beton a lehető leghomogénebb, leghézagmentesebb lesz, kitölti a zsaluzást, minden irányból egyenletesen körülöleli a betonvasakat. A túlegyengetés, túltömörítés is kerülendő, mert ez esetben az összetevők szétosztályozódhatnak, ami ismét csak a beton meggyengüléséhez vezet. A tömörítést többféle módon is végezhetjük.

Tömörítés döngöléssel

A döngölés az anyagok tömörítésének hagyományos, klasszikus módszere. Napjainkban már csak kisebb betonozási munkáknál használják szilárdabb, például földnedves beton esetében. Fontos, hogy a betonréteg vastagsága nem haladja meg a 15 cm-t. A fémből vagy fából készült nyeles, kézi döngölő eszközt kb. 15 cm magasságból irányítjuk a betonra.

A tömés vagy csömöszölés néven is ismert módszert hígabb, képlékenyebb, több vizet (ezáltal kevesebb légbuborékot) tartalmazó friss beton esetében alkalmazhatjuk. Egy 2,5-3 cm átmérőjű, lekerekített végű tömőrúddal szurkálva a friss betont segítünk neki eljutni a nehezebben megközelíthető sarkokba, sűrűbb vasalatok közé is, ahová magától nem tudott bejutni.

Tömörítés vibrálással

Napjainkban leggyakrabban vibrálással tömörítjük a betont, amelyhez többféle eszköz is a rendelkezésünkre áll. A különböző típusú betonvibrátorok különböző feladatokra alkalmasak, ezért fontos ismerni, hogy melyik eszközt milyen helyzetben érdemes használni.

TűvibrátorA tűvibrátor az egyik leggyakrabban használt betonvibráló eszköz szárazabb betonfajtákhoz. A hosszú, rúd alakú, rezgő mozgást végző eszközt közvetlenül a friss betonba merítik. A beton vibrátor rezgései átterjednek a betonra, és segítenek eltávolítani a levegőbuborékokat, tömöríteni az anyagot. A vibrálás eredménye szemmel látható: a friss betonkeverék szintje vibrálás után akár 7 cm-rel is csökkenhet.A tűvibrátor jellemzően kisebb betonozási feladatokhoz, például oszlopok, kerítéslábazatok és falak alapjának betonozásához alkalmas. Jellemzően olyan helyeken alkalmazzák, ahol a beton vastag rétegben kerül öntésre.

• Használati tanácsok:
  • A tűvibrátort lassan mozgassuk fel-le, minden pozícióban tartsuk meg néhány másodpercig, hogy a rezgések teljesen átterjedjenek a környező területekre.
  • Minden egyes pozíció után helyezzük át a tűvibrátort egy új helyre úgy, hogy a rezgés által elért területek átfedjék egymást. Ezzel biztosítjuk, hogy mindenhol megfelelő legyen a tömörítés.
  • A fej beszúrásai közötti távolságot a vibrátor teljesítménye, a megmunkálási hatósugár mérete határozza meg (kb. 40-80 cm).
  • Kerüljük a túlzott vibrálást, mert ez a beton összetevőinek szétválásához vezethet, ami gyengíti a szerkezetet.
  • Először merítsük a fejet a betonba - óvatosan, függőlegesen -, és csak utána kapcsoljuk be.
  • Ne toljuk, terítsük vele a betont!
  • A mély betonozást rétegesen végezzük: egy réteg vastagsága ne legyen nagyobb, mint a tűvibrátor fejhosszának negyede.
  • Fontos, hogy a rázófej minimum 10 cm-re belemerüljön az előzőleg elterített és már ledöngölt rétegbe is, hogy a két réteg együtt tudjon dolgozni, homogén egésszé szilárduljon.
  • Amíg a betonvibrátor használata közben még légbuborékok képződnek, további vibrálás szükséges.
  • Fontos, hogy a tűvibrátor a betonvasakkal ne kerüljön érintkezésbe, mert ez esetben a már tömörített anyag a vasrudak rezgése miatt annak környezetében fellazul.

LapvibrátorA lapvibrátor elsősorban nagy, sík, vízszintes, viszonylag kis mélységű betonfelületek tömörítésére használatos (például padlók, járdák, parkolók és utak). A lapvibrátort a beton felszínén mozgatjuk, hogy eltávolítsuk a felszíni buborékokat és kiegyenlítsük a felületet. Nagyméretű, rezgő tömörítőlapja segítségével egyengeti, teszi tömörré, hézagmentessé, egyenletessé a betonfelületet.

• Használati tanácsok lapvibrátorhoz:
  • A vibrátort folyamatosan mozgassuk a beton felületén, hogy minden területet egyenletesen tömörítsen.
  • Körülbelül 5 cm-es átfedésekkel valósuljon meg a tömörítés.
  • Egy-egy helyen addig tartsuk a készüléket, amíg a finomhabarcs (cementpép) a beton felületére kiül, és a légbuborékok keletkezése megszűnik.
  • Mindig használjunk védőfelszerelést, például fülvédőt és kesztyűt, mivel a gép rezgése és zajszintje jelentős lehet.

Vibrációs betonlehúzó lécA vibrogerenda vagy vibroléc néven is ismert eszköz szintén a felületi vibrátorok közé tartozik. Kisebb projektekhez vagy finomabb munkákhoz ideális. Ez az eszköz egy hosszú, lapos fém léc, amely a beton felszínén rezegve simítja el a felületet, eltávolítja a kisebb hibákat, buborékokat. A durván lesimított betonfelületre helyezzük a szerkezetet, beindítjuk a motort, és máris használhatjuk durva tömörítésre simításra egyaránt.Elsősorban kisebb felületekhez, kisebb mélységű betonrétegekhez alkalmas, például kisebb járdák, teraszok, vagy beltéri padlók simítására. Olyan munkákra, ahol precíz simításra van szükség.

• Használati tanácsok vibroléchez:
  • A vibrációs betonlehúzó lécet lassan húzzuk végig a beton felszínén, ügyelve arra, hogy egyenletes nyomást fejtsünk ki az eszköz teljes hosszára.
  • Akkor használd, amikor a beton már elkezdett kötni, de még elég lágy ahhoz, hogy formázható legyen.
  • Használat után azonnal tisztítsuk meg a készüléket, hogy ne száradjon rá a beton.

Léteznek asztali és zsaluvibrátorok is, de ezek már speciális, ipari felhasználásra szánt munkagépek.

Beton tömöríthetőségét befolyásoló tényezők

A tömöríthetőség egy nagyon sok tényezőtől függő tulajdonság. Cél, a légmentes, víz-zsákmentes, minél nagyobb fajsúly elérése. Minden friss betont, és habarcs-féleséget lehet tömöríteni a legoptimálisabb módon.

• Beton receptúra: Minden egyes receptúra más és más tömörítést kíván! A szemalak tényező is a tömörítés alapja. Nyilván gömbölyű szemek alkalmasabbak a tömörítésre. Az őrölt, murva szemek nehezebben forognak össze. Tört szemeknél több a makro légrés is, ami nehezíti a tömörség tökéletességét. A térfogatban lévő levegő nehezen úszik fel a felszínre. Sajnos a legtöbb zsákos beton, és vakolat a kőbányák melléktermékéből őrléssel készül. A szemérdesség. A kavics szemek felülete meghatározza, mennyire tudnak összeilleszkedni az alkotók. Ebben segít a cementpép sikamlóssága, de csak egy bizonyos mértékig. A szép fényes szilícium kavicsok könnyebben tömöríthetők, ugyanakkor a beton végszilárdsága is csökken. Ebben a szempontból az érdes szemekből lehet igazán nagy szilárdságú betont készíteni. A cementpép a felületén a legjobban az érdes szemeken tud kötődni. Ezért kell hatékony plasztifikátort, vagy folyósítószert használni. Az attraktív, szilárdságú beton töréspróbájánál a szilícium kavics szemei törnek ketté, mert a cementpép nem engedi, az nagyobb tapadószilárdság miatt.
• Zsaluzat minősége: A zsaluzat minősége is meghatározza a tömöríthetőséget, mert egy hézagos fazsaluzaton a cementpép azonnal távozik, mielőtt tömör betont tudnánk vibrálni!
• Víz/Cement arány (V/C tényező): Ha gyenge, több szemcseméretet nélkülöző, ritka, rossz szemmegoszlási görbéjű homokos kavicsból kevert, cementhiányos betonról van szó, teljesen biztos, hogy ezt a keveréket kis keverővízzel nem lehet bedolgozni. Ezért 0,5-0,7 V/C esetén igen nagy a veszély, hogy a víz felszínre kerül.
• Cementtartalom: Kevés cementtartalom van a homokos-kavics légrésekbe. Ekkor a makro porozitás mennyisége jelentős. Kis idejű vibrálás ajánlott, és lehet szuperfolyósítót, vagy plasztifikátort is használni. Az ilyen térfogatnak a sajtolásos tömörítés a legideálisabb. A hosszú vibrálási idő azért nem megfelelő, mert az osztályozódás, és a cementpép kiülés jelentkezhet.
• Öntömörödő beton: Ha majdnem öntömörödő, kis tömörítést igénylő betont szeretnénk, akkor használjunk folyósítót, vagy szuperfolyósítót. Ekkor viszont néhány percnél tovább nem szabad vibrálni a betont! Miért is? Mert a nagyobb nehezebb szemek alulra kerülnek, és nem egyenletesen oszlanak el a háromdimenziós térben.
• Környezeti tényezők: Még hozzá járul a környezeti hőmérséklet, a páratartalom, a légnyomás, valamint az a tény, milyen vastag rétegenként kell vibrálni.

A túlvibrálás az osztályozódást váltja ki. Alapból nem áll rendelkezésre annyi cementpép, hogy a kavicsok közötti légtérfogatot kitöltse. Ezért pontosan nem határozható meg a tömörítés időintervalluma! Ez a beton, eleve kis szilárdságú lesz! Ebben az esetben folyósítószer nem ajánlott, maximum plasztifikáló adalékszer.

Fizikailag nyilván a mester azt figyeli, mikor szűnik meg a felületen a légbuborékok felúszása. Minél vízszerűbb, folyósabb a cementpép, annál nagyobb az esély, hogy tömörebb betont kapunk.

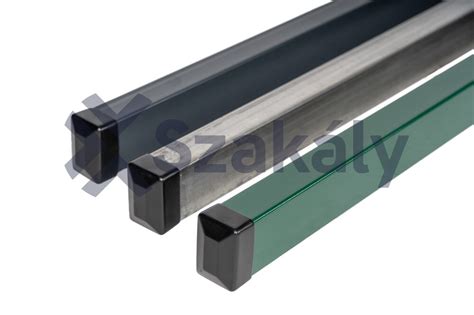

Kerítés oszlopok betonozása: Lépésről lépésre

Az oszlopok betonozását érdemes száraz, csapadékmentes időben végezni. Az ideális hőmérséklet az +5 és +25°C között van. Ha túl hideg van, a beton megfagyhat, ha túl meleg, túl gyorsan kiszáradhat, ami repedéseket okozhat.

Ezekre biztosan szükséged lesz a kerítés oszlop vagy oszloptartó betonozása során:

• Cement - Sóder -Víz (ha saját keverést választasz, és nem a zsákos beton keveréket használod).
• Betonacél vasbetétek vagy Betonszál (a bordázott szálak jobban tapadnak).
• Zsaluzat.
• Betonkeverő és vagy, ha csak zsákos betonnal fogod csinálni akkor elég egy vödör, és egy keverőszáras fúró.
• Talicska.
• Ásó vagy földfúró (ha a talaj olyan, hogy nem akad el benne a földfúró persze).
• Vízmérték és mérőszalag.
• Kőműves kanál.
• Léc.

1. Tervezés és az oszlopok helyének kijelölése

Nagyon pontosan jelöld ki a kerítés vonalát a teljes hosszon előre, és tervezd be az oszlopok helyét és egymáshoz képesti távolságát. Vedd figyelembe a domborzati viszonyokat is. A kijelöléshez használhatsz zsinórt vagy festékszórót is.

2. Az oszlop, zártszelvény vagy oszloptartó helyeinek kiásása

A gödör legalább legyen kétszer akkora (a gödör mélysége általában 50cm és 80cm szokott lenni) mint az alaplemez. Ha a talaj laza, homokos akkor szükség lehet kavicsra, stabilizáló anyagokra. Ha a terület fagyos akkor pedig fagyhatár alá kell ásni. Készítsd elő a befogadó gödröt. A gödör alját alaposan tömöríteni kell, hogy biztosítsd a megfelelő alapot a beton számára. Ha nem történik meg a megfelelő tömörítés, a beton nem lesz stabil, ami az oszlop süllyedéséhez vagy elmozdulásához vezethet. Tömörítsd a gödör alját kézi, elektromos döngölővel. Tegyél bele legalább 7 cm vastagságban homokot, és tömörítsd. A homok réteg segít a vízelvezetésben, miközben javítja az aljzat stabilitását. A törmeléknél minden réteget külön-külön tömöríteni kell, hogy ne maradjanak lazább részek, amelyek gyengíthetik a végső struktúrát. Mivel a rétegek tömörítése során a vízszint is változhat, érdemes folyamatosan ellenőrizni, hogy a gödör alja és a rétegek vízszintje megfelelő legyen.Fontos! Ha esős időszakban dolgozol, ügyelj arra, hogy a gödörben ne gyűljön össze víz, mert az befolyásolhatja a tömörítést és az alap stabilitását. Számolj a vízelvezetéssel, különösen épületek melletti betonozásnál. Az oszlopok függőleges helyzetét mérd be vízmértékkel!

3. Az oszlopok rögzítése és a beton öntése

Az oszlopokat ideiglenesen rögzítsd pallókkal vagy lécekkel, drótozással, hogy a beton száradása alatt se mozduljanak el. Helyezd el a pallókat vagy léceket az oszlopok köré úgy, hogy azok a gödör szélénél stabilan rögzítsék az oszlopot. A léceket vagy pallókat csavarokkal, szögekkel vagy drótkötéllel is rögzítheted. A beton öntése alatt ügyelj arra, hogy ne legyenek légbuborékok, és hogy a beton egyenletesen körülvegye az oszlopot. Ne töltsd túl gyorsan a betont, hogy elkerüld a túlzott szivárgást vagy a nem egyenletes eloszlást. Öntsd a betont folyamatosan, és ügyelj arra, hogy ne maradjanak üres helyek az oszlop körül. A beton mindenhol töltse ki a teret az oszlop körül, hogy biztosítsd a megfelelő alapot és megerősítést. Ha a beton nem tölti ki megfelelően az oszlop körüli üregeket, akkor gyengébb lesz a szerkezet, és az oszlop elmozdulhat vagy süllyedhet. A beton tömörítését döngöléssel végezd, például döngölő rúd vagy vibráló eszközzel.

4. Beton felületének simítása és utókezelés

Beton felületének simítása kőműves kanállal és léccel. Használj kőműves kanalat és lécet (egy hosszú fa eszközt) a felület egyenletessé tételéhez. Miután a betont öntötted és az oszlopot rögzítetted, hagyd pihenni a beton száradását. Legalább 24-48 órát hagyj a beton számára, hogy megszilárduljon, mielőtt a rögzítő elemeket eltávolítanád. A beton teljes száradása után (kb. 7 nap) eltávolíthatod a zsaluzatot és folytathatod a kerítés építését.

A betonszálak alkalmazása tehát nemcsak hogy javítja a kerítésoszlopok stabilitását és tartósságát, hanem hozzájárulhat az építési folyamat hatékonyságához is. A beton utókezelés legalább egy hétig roppant fontos tényező. Kivétel, ha kánikulai adalékként VIP-REX GÉL-t adagolnak a betonhoz! A VIP-REX SF szuperfolyósító mellett alkalmazva bőven megtérül mindkét adalékszer ára, plusz a szerkezet minősége garantált, biztosított a terveknek megfelelően! Tapasztalati, és fizikai tény az is, minél tömörebb a betonozott térfogat, annál kevésbé érzékeny az utókezelésre. A belső víz, nem tud annyira gyorsan eltávozni a térfogatból, hiszen nincs nagy keresztmetszetű légrések nem állnak rendelkezésre. Ezzel is direkt módon, adalékszerrel növelni tudjuk az utókezelés biztonságát, vagy teljes elhagyását.

Korszerű Tervezési Megoldások és Szoftverek

Az AXISVM szoftvert mérnökök ezrei használják épületek, hidak, stadionok, ipari létesítmények, mélyépítési szerkezetek tervezéséhez Európában és világszerte egyaránt.

RC1 Modul: Vasbeton Felületek Vasalásának Tervezése

Az RC1 modul vasbeton felületek (tárcsa, lemez, héj) vasalásának tervezésére szolgál. A beállított vasalási irányok illeszkedhetnek a tartományok lokális koordinátarendszeréhez, vagy ettől eltérő ferde vasalási irányok is megadhatók. A ferde vasalás jelenthet a tartomány/felület lokális rendszerével nem egybeeső ortogonális vasalást, illetve jelenthet olyan vasalást, amelynek vasalási irányai nem merőlegesek. Az alkalmazott vasalás hozzárendelése után a program kiszámítja a lemez-, tárcsa- és héjelemekben keletkező repedések tágasságát, megjeleníti a repedések szintfelületes térképét, a repedésképet felrajzolja a modellre és megadja a repedések irányszögét is.

A lineáris statikai számításnál a lemezek lehajlása a rugalmas elmélet szerint kapható meg. A valóságban a vasbeton lemezek nemlineáris módon viselkednek. Két ellentétes hatás érvényesül. Egyrészt az alkalmazott vasalás merevségnövelő hatása, másrészt a berepedés okozta merevségcsökkenés. Vasbeton felületek nemlineáris analízise a szerkezet deformációinak pontosabb számítására alkalmazható használati határállapotban, a keresztmetszet berepedésének figyelembevételével. A program a κx, κy és κxy görbületek és a középfelület εx, εy és εxy megnyúlásai alapján, a szerkezetet alkotó anyagok nemlineáris viselkedését figyelembe véve számítja az alakváltozásokkal kompatibilis igénybevételeket. Az igénybevételek integrálása numerikusan történik.

RC2 Modul: Oszlopok és Gerendák Vasalásának Tervezése és Ellenőrzése

Vasbeton oszlopok és gerendák vasalásának tervezésére, illetve ellenőrzésére a programban az RC2 modul ad lehetőséget. A méretezés magába foglalja oszlopok esetén az ellenőrzést külpontos normálerőre a kihajlás figyelembevételével, illetve nyírási-csavarási ellenőrzést változó kengyelkiosztás mellett. Gerendák esetében lehetőség van szükséges vasalás meghatározására teherbírási- és használati határállapotban (szükséges vasmennyiség számítható az elem alsó/felső felületén megengedett repedéstágasság alapján), az alkalmazott hajlítási és nyírási vasalás teljeskörű ellenőrzésére, illetve a számításokról részletes dokumentáció generálására. Vasbeton oszlophoz és gerendához is rendelhető alkalmazott vasalás, változó kengyelkiosztással. Eurocode és SIA szabványok esetén lehetőség van öszvér oszlopok ellenőrzésére külpontos húzásra, illetve nyomásra a kihajlás figyelembevételével.

Amennyiben a vasbeton oszlop vagy gerenda elem rendelkezik alkalmazott vasalással, akkor a valós deformációk minél pontosabb számítása céljából végezhető nemlineáris analízis, a berepedés figyelembevételével. A program ekkor az y és z lokális tengelyekhez tartozó görbületek és a középvonal megnyúlása alapján ún. fiber modell segítségével integrálja az alakváltozásokkal kompatibilis igénybevételeket. Kúszás, illetve zsugorodás figyelembevétele a nemlineáris statikai analízis indításakor kérhető. A kúszás minden elem esetében azonosan a beton rugalmassági modulusának értékét befolyásolja.

Annak érdekében, hogy a rideg tönkremeneteli módok kizárhatók legyenek és az energiaelnyelés is biztosított legyen, disszipatív szerkezetek földrengéssel szembeni méretezésekor el kell végezni a disszipatív elemek kapacitástervezését.

RC3 Modul: Lemezek Átszúródás Elleni Méretezése

Sok esetben a vasbeton lemezek közvetlenül kapcsolódnak az őket alátámasztó oszlopokhoz és falakhoz. Ilyen kapcsolatok környezetében, a lemezben kialakuló nyírási tönkremenetelt átszúródásnak nevezzük. Az RC3 modul segítségével lemezek átszúródással szembeni méretezése végezhető el oszlopok, falvégek és falsarkok környezetében. A vasbeton lemezek vizsgálatához 2-es vagy 3-as jelű konfiguráció szükséges.

A kijelölt oszlop, falvég vagy falsarok 6d átmérőjű környezete által érintett tartományokat és azok nyílásait olvassa be a program. Az átszúródási erőt alapesetben a program a kapcsolódó oszlopokban ébredő normálerők különbségeként számítja, azonban az átszúródási paraméterek között választható opció a tartományokban ébredő nyíróerők integrálása is. Az nyíróerő integrálása révén speciális esetek is kezelhetővé válnak (pl. falhoz kapcsolódó oszlop, terhelt felülethez közeli koncentrált erők kezelése).

RC4 Modul: Pontalapok és Sávalapok Tervezése és Ellenőrzése

Az RC4 modul segítségével pontalapok és sávalapok tervezése, illetve ellenőrzése hajtható végre. A programban meghatározható téglalap (négyzet) vagy kör alapterületű lemez, lépcsős lemez, illetve kiékelt (csonkagúla, csonkakúp alakú) pontalapok, illetve lemez, lépcsős vagy kiékelt sávalapok szükséges alaprajzi mérete, illetve a téglalap alaprajzú lemez pontalapok és sávalapok hajlítási vasalása, valamint a téglalap alaprajzú lemez pontalapok átszúródási vasalása.

A számítás kiterjed a talajtörés, az alaptest elcsúszásának, a teher külpontosságának, valamint az alaptest stabilitásának, illetve felemelkedésének vizsgálatára. A modul segítségével meghatározható az alaptest süllyedése az alap alatti talajszelvény rétegeinek megadásával. A paraméterek között megadható az alaptest alatti talaj rétegrendje és a visszatöltés anyaga. Definiálható a talajrétegek elhelyezkedése, típusa, sűrűsége, belső súrlódási szöge és kohéziója. A rétegrend összeállítását adatbázis segíti, melyből néhány kattintással kiválaszthatók a talajrétegek. Egy adott mélységben várható süllyedést a megadott szint feletti rétegek összenyomódásainak összegzésével számítja a program. Az eredmények grafikus megjelenítése során a program bemutatja az alaptest geometriáját, a talajszelvényt, a talajban ébredő feszültségeket és az összegzett süllyedést.

RC5 Modul: Vasbeton Falak és Falmagok Vasalása

A vasbeton falakban, illetve falmagokban az együttes teherhordási és merevítő funkció révén általában összetett igénybevételek alakulnak ki. Ezen szerkezeti rendszerek jellemzően egyidejű normálerőnek, hajlításnak, nyírásnak és csavarásnak vannak kitéve. Az RC5 modul lehetőséget ad falszakaszok, önálló falak és falmagok vasalásának megadására és a vasalás ellenőrzésére összetett igénybevételekre. A falvasalás virtuális rúdhoz, illetve virtuális sávhoz rendelhető. Virtuális rudak használatával elsősorban több falból álló falmagok vizsgálhatók. Virtuális sávok segítségével pedig falszakaszok ellenőrzését tudjuk elvégezni, tekintettel a szintek közötti, gyenge tengelyre merőleges irányú stabilitásvesztés lehetőségére. Vasbeton falak és falmagok vizsgálatához 2-es vagy 3-as jelű konfiguráció szükséges.

Összegzett kihasználtság számításakor virtuális rudakon és virtuális sávokon számolt kihasználtságokat összegzi a program. Ez azért szükséges, mert egy falmag külpontos nyomással szembeni kihasználtságának számítása során nem vesszük figyelembe annak lehetőségét, hogy a legjobban nyomott falszakasz stabilitásvesztése miatt a kérdéses fal csak egy redukált igénybevétel felvételére képes. Például egy vasbeton falmag esetében, a teljes falmaghoz hozzárendelhető egy virtuális rúd és vasalás, amelyre számítható egy kihasználtsági érték. Ezután definiálhatók virtuális sávok a vasbeton falmag különböző falszakaszaira és meghatározhatók a falszakaszok kihasználtságai, tekintettel a stabilitásvesztés lehetőségére.

A fal síkjával párhuzamos nyíróerőkre a nyírási ellenőrzést a vasbeton falszakaszokat vagy falsávokat reprezentáló virtuális sávok esetén lehet elvégezni. A modul a keresztmetszet nyírási ellenállást a beton keresztmetszet és a megadott vasalás alapján számolja, de a vizsgálat kiegészíthető a csúsztató nyírási ellenállás figyelembevételével is. A fal nyírási kihasználtságát ezen két ellenállás alapján számítja a modul.

RC6 Modul: Feszültségek és Alakváltozások Számítása

Használati állapotban vagy feszített tartók esetében a betonban ébredő nyomófeszültségeket korlátozni kell, továbbá sok esetben szükség lehet a betonacél és a beton feszültségeinek/alakváltozásainak ismeretére (pl. fáradásvizsgálat). A program az y és z lokális tengelyekhez tartozó görbületek és a középvonal megnyúlása alapján ún. fiber modell segítségével integrálja az alakváltozásokkal kompatibilis igénybevételeket. A számítás célja megadott igénybevételekre meghatározni a görbületeket és megnyúlást. A vasbeton elemek feszültségei és alakváltozásai kulcsfontosságúak a használhatósági ellenőrzések és fáradásvizsgálatok során. Az X7 R3 kiadástól az RC6 modulban virtuális rudakra definiált vasalások is vizsgálhatók oszlopok, gerendák és felületszerkezeten túl.

PS1 Modul: Feszítőkábelek Elhelyezése és Feszítési Hatások

A PS1 modul segítségével rúd- és bordaelemekbe, illetve tartományokba helyezhetők el feszítőkábelek, továbbá helyettesítő terhek automatikus meghatározásával figyelembe vehető a feszítés hatása a statikai számításban. Megadható összetett térbeli kábelgeometria, akár többlépcsős feszítési folyamat váltakozó feszítési irányokkal és feszítési erővel. A kábelfeszültségeket és a feszítési veszteségeket ezen bemenő paraméterek alapján számítja a program. Amennyiben az elemen egynél több kábel került definiálásra, akkor azok eltérő időpontokban feszíthetők. Ennek következtében a korábban megfeszített kábelben veszteség keletkezik a későbbi feszítésekből.

RC8-B Modul: Tűzhatásra Való Méretezés

Tűzteher megadására, valamint vasbeton oszlopok és gerendák tűzhatásra való méretezésére RC8-B modul megléte esetén nyílik lehetőség az Eurocode 2, SIA 262 és NTC szabványok előírásai szerint. A szoftver számítja a hőmérséklet eloszlását a keresztmetszeten belül, figyelembe veszi a külső, károsodott beton réteg leválását, valamint meghatározza a hajlítási és nyírási vasalás hőmérsékletét. A szoftver véges differenciák módszerének segítségével megold egy 2D hővezetési feladatot. A számítás szabványos és paraméteres tűzgörbére is kérhető. A szükséges hőmérsékletfüggő jellemzőket és tényezőket az EN 1992-1-2 szabvány előírásai alapján állítjuk be. Az ábrán színskála segíti a melegebb és hűvösebb területek azonosítását.

Az Nx-My-Mz teherbírási felület számításánál a szoftver figyelembe veszi az EN 1992-1-2 B mellékletének előírásait. A külpontosság növekményeket a szoftver a normál hőmérsékletű méretezéshez hasonlóan számítja, tekintetbe véve a károsodott betonrészek elhagyásával létrejövő csökkentett keresztmetszet teherbírását és merevségét, valamint a vasak csökkentett szilárdsági jellemzőit. A hajlítási vasalás számítása, illetve ellenőrzése során a szoftver figyelembe veszi az EN 1992-1-2 B mellékletének előírásait. A számítás tekintetbe veszi a vasalás csökkentett szilárdsági jellemzőit a vasak pozíciója alapján. A szoftver véges differenciák módszerének segítségével oldja meg az egydimenziós hővezetési feladatot. A számítás szabványos és paraméteres tűzgörbére is kérhető. A szükséges hőmérsékletfüggő jellemzőket és tényezőket az EN 1992-1-2 szabvány előírásai alapján állítjuk be. Az ábrán színskála segíti a melegebb és hűvösebb területek azonosítását. A hajlítási vasalás és az alkalmazott vasalás kihasználtságának számításánál a szoftver figyelembe veszi az EN 1992-1-2 B mellékletének előírásait.
