A Citroën C3 Kormányösszekötő Rúd: Alapos Útmutató a Működéshez, Hibákhoz és Cseréhez

A kormányösszekötő rúd, különösen annak belső, axiális gömbfeje, a jármű egyik kulcsfontosságú, ám gyakran alábecsült alkatrésze. Ez a komponens felelős a kormánykerék elforgatásának precíz átviteléért a kerekekhez, biztosítva így az autó irányíthatóságát. A modern autók, mint amilyen a Citroën C3 is, összetett kormányrendszerrel rendelkeznek, ahol minden elemnek kritikus szerepe van a biztonságos és hatékony közlekedésben. Ez a cikk részletesen bemutatja a belső kormányösszekötő gömbfej (axiális csukló) működését, a hibájára utaló jeleket, a diagnosztizálás menetét, valamint a cserefolyamatot és a megelőzés fontosságát.

A Kormányrendszer Alapjai és az Axiális Csukló Szerepe

Mielőtt belemerülnénk a belső kormányösszekötő gömbfej (axiális csukló) sajátosságaiba, érdemes megérteni a teljes kormányrendszer felépítését és működési elvét. A legtöbb modern személyautó, beleértve a Citroën C3-at is, fogasléces kormányművet (rack and pinion steering) használ. Ez a rendszer rendkívül pontos és közvetlen visszajelzést biztosít az útról a vezető számára.

A kormánykerék a kormányoszlopon keresztül csatlakozik a kormányműhöz. A kormányoszlop gyakran több, kardáncsuklókkal összekapcsolt részből áll, amelyek lehetővé teszik a szögeltéréseket, és biztonsági okokból ütközés esetén össze is húzódhatnak. A kormánymű maga a rendszer "szíve": egy fogaslécből és egy fogaskerékből áll. Amikor a vezető elfordítja a kormánykereket, a kormányoszlop elforgatja a fogaskereket, amely a fogaslécre hatva a forgó mozgást lineáris mozgássá alakítja.

A fogasléc mindkét végén egy-egy kormányösszekötő rúd csatlakozik. Ezek a rudak továbbítják a kormányműből érkező mozgást a kerekek felé. A kormányrendszer nem csupán az irányítást biztosítja, hanem közvetlen kapcsolatot teremt az út és a vezető között, lehetővé téve a precíz manőverezést és a biztonságos haladást. A szervokormány rendszerek (hidraulikusak vagy elektromosak - EPS) megkönnyítik a kormánykerék elfordítását, különösen alacsony sebességnél vagy parkoláskor, de a mechanikai kapcsolat alapja változatlan.

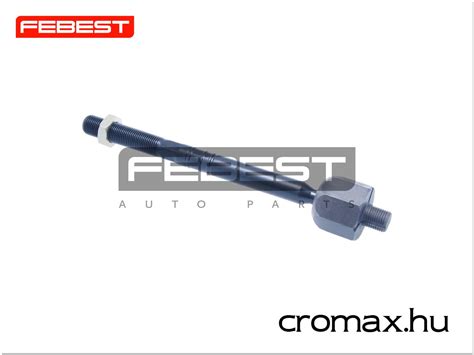

Az axiális csukló, amelyet gyakran belső kormányösszekötő gömbfejnek vagy kormányösszekötő rúd belső részének is neveznek, a kormányműházon belül, vagy közvetlenül ahhoz csatlakozva helyezkedik el. Ez az alkatrész a külső kormányösszekötő gömbfejjel együtt alkotja a teljes kormányösszekötő rudat. Az axiális csukló egyfajta gömbcsukló, amely lehetővé teszi a korlátozott szögbeli elmozdulást a kormánymű és a külső gömbfej között. Neve onnan ered, hogy elsősorban a hossztengely mentén (axiálisan) veszi fel és továbbítja a terheléseket, miközben bizonyos mértékű szögelfordulást is engedélyez.

Az axiál csukló funkciója rendkívül speciális és kulcsfontosságú. Amikor a vezető elfordítja a kormánykereket, a mozgás a kormányoszlopon keresztül jut el a kormányműhöz. A kormánymű fogaslécének lineáris elmozdulása az axiál csuklóra hat. Az axiál csukló gömbcsuklós kialakítása biztosítja, hogy a kormányműből érkező vízszintes erőátvitel mellett a kerék felfüggesztésének bármilyen függőleges mozgása is lehetséges legyen. Ez a rugalmasság létfontosságú; ha az axiál csukló merev lenne, a felfüggesztés mozgása folyamatosan feszítené a kormányrendszert, ami gyors kopáshoz és akár töréshez is vezethetne. Az axiál csukló továbbítja az erőt a külső kormányösszekötő gömbfejre, amely aztán a kerékagyhoz csatlakozik, és elfordítja a kereket. A kerékbeállítás (futóműállítás) szempontjából is kiemelten fontos az axiál csukló, mivel a kormányösszekötő rúd hosszának változtatásával állítják be a kerékösszetartást (toe-in vagy toe-out). Egy jól működő axiál csukló minimális holtjátékkal, simán és ellenállás nélkül kell, hogy működjön, biztosítva a közvetlen kormányzási érzést és a precíz irányíthatóságot.

Anyagát tekintve az axiál csukló jellemzően nagyszilárdságú acélból készül, hogy ellenálljon a jelentős mechanikai igénybevételeknek, a rázkódásoknak és a dinamikus terheléseknek. A védőgumiharang pedig rendkívül fontos szerepet játszik az axiál csukló élettartamának meghosszabbításában. Megakadályozza, hogy por, sár, víz és egyéb szennyeződések bejussanak a csuklóba, károsítva a kenőanyagot és a mozgó alkatrészeket.

Az Axiális Csukló Meghibásodásának Okai

Mint minden mozgó alkatrész, az axiális csukló is kopik és elhasználódik az idő múlásával. Azonban számos specifikus tényező és körülmény gyorsíthatja meg a meghibásodását és lerövidítheti az élettartamát:

• Futásteljesítmény és Idő: Az autó futásteljesítménye és az eltelt idő elkerülhetetlenül a csukló belső részeinek kopásához vezet. A folyamatos mozgás, a súrlódás és a terhelés lassan koptatja a gömbcsukló felületeit és a perselyeket.
• Védőgumiharang Sérülése: Ez az egyik leggyakoribb és legkritikusabb hibaforrás. A gumiharang feladata, hogy megvédje a csuklót a külső behatásoktól (por, sár, víz, só), és bent tartsa a kenőanyagot. A szennyeződések abrazív hatásúak, felgyorsítják a kopást, a víz pedig rozsdásodáshoz vezethet. Egy repedt vagy hiányzó gumiharang azonnali figyelmet igényel.
• Úthibák és Ütések: A kátyúk, úthibák, padkázások és egyéb egyenetlenségek jelentős ütéseket és rázkódásokat okoznak a futóműben és a kormányrendszerben. Ezek az ismétlődő terhelések jelentősen hozzájárulhatnak az axiális csukló idő előtti elhasználódásához.
• Gyártási Hiba vagy Alacsony Minőségű Alkatrész: Bár ritkábban fordul elő, előfordulhat, hogy az axiál csukló gyártási hibás, vagy gyengébb minőségű anyagokból készült, ami rövidebb élettartamot eredményez.
• Szakszerűtlen Beszerelés: A nem megfelelő beszerelés is oka lehet az idő előtti meghibásodásnak. Az elégtelen vagy túlzott meghúzási nyomaték, a sérült gumiharang visszahelyezése, vagy a nem megfelelő kenés mind hozzájárulhatnak a csukló gyorsabb kopásához.

A Meghibásodás Jelei és Tünetei

Az axiális csukló hibája ritkán következik be hirtelen, hacsak nem egy komolyabb ütközés vagy mechanikai sérülés okozza. Általában fokozatosan alakul ki, és számos árulkodó jel figyelmeztethet a problémára:

• Kopogó, Zörgő Hangok: Ez az egyik leggyakoribb és legkönnyebben észrevehető tünet. Amikor az axiál csukló elkopik, megnő benne a holtjáték. Ez a lazaság okozza, hogy a fém alkatrészek egymáshoz ütődnek, különösen egyenetlen útfelületen, kátyúkon áthaladva, vagy a kormányt hirtelen elfordítva. A hangok intenzitása és gyakorisága általában növekszik a kopás előrehaladtával.
• Pontatlan Kormányzás és Kormányholtjáték: Az axiális csukló kopása közvetlenül befolyásolja a kormányzás pontosságát. Mivel a csuklóban megnő a holtjáték, a kormánykerék elfordítása után egy rövid késleltetéssel, vagy kevésbé direkt módon reagálnak a kerekek. A vezető úgy érezheti, hogy a kormánykeréknek túl nagy a "lötyögése", és a jármű nem reagál azonnal a kormányzási parancsokra.
• Rezgés a Kormánykeréken: Az axiális csuklóban lévő holtjáték vagy a kiegyensúlyozatlan erők átvitele miatt rezgés jelentkezhet a kormánykeréken. Ez a rezgés lehet enyhe remegés, vagy akár erős rázkódás is, különösen bizonyos sebességtartományokban, vagy fékezéskor.
• Egyenetlen Gumiabroncs-Kopás: Az axiális csukló kopása megváltoztathatja a kerékgeometriát, különösen a kerékösszetartást (toe). Ez a jelenség az abroncsok szabálytalan és gyors kopását okozza, gyakran az abroncs belső vagy külső szélén.
• Félrehúzás Egyenes Haladáskor: Egy meghibásodott axiális csukló miatt az autó egyenes haladáskor is félrehúzhat az egyik oldalra. Ez azért van, mert a laza csukló nem képes stabilan tartani a kerék pozícióját, és a jármű súlya, az út dőlése vagy a menetszél hatására az egyik kerék más szögben áll, mint a másik.
• Látható Sérülés vagy Holtjáték: Bár ehhez emelni kell az autót, a legközvetlenebb jel a sérült védőgumiharang vagy a látható holtjáték a csuklóban. Ha a gumiharang repedt, szakadt vagy hiányzik, olajszivárgás is észrevehető lehet.

Diagnosztizálás

Az axiális csukló meghibásodásának diagnosztizálása szakértelmet és megfelelő felszerelést igényel. A folyamat általában a következő lépéseket foglalja magában:

1. Gondos Átvizsgálás Emelőn: Az első és legfontosabb lépés az autó felemelése egy emelőre, hogy a futómű és a kormányrendszer alkatrészei hozzáférhetővé váljanak. A szerelő alaposan átvizsgálja a kormányösszekötő rudakat, különös figyelmet fordítva az axiál csuklóra és a védőgumiharangra.
2. Mozgásvizsgálat: Ez a legközvetlenebb módszer a csukló állapotának felmérésére. A szerelő megfogja a külső kormányösszekötő gömbfejet, és vízszintes irányban (a kerékforgás síkjában, mintha kormányozna) mozgatja a kereket, miközben figyeli az axiál csukló mozgását és az esetleges holtjátékot. Egy másik módszer, hogy egy segítő a kormánykereket mozgatja jobbra-balra, míg a szerelő a futómű alatt figyeli az axiál csukló mozgását.
3. Álló Helyzeti Ellenőrzés: Bár kevésbé pontos, mint az emelőn végzett vizsgálat, álló helyzetben, járó motorral is lehet ellenőrizni a kormányzási holtjátékot.
4. Differenciáldiagnosztika: Mivel az axiál csukló hibájának tünetei hasonlóak lehetnek más futómű- és kormányrendszeri alkatrészek (pl. külső kormányösszekötő gömbfej, lengőkar gömbfej, stabilizátor rúd szilent, kerékcsapágy) hibáihoz, a szerelőnek alapos átvizsgálást kell végeznie. Fontos megkülönböztetni a különféle zajokat (pl. zúgás a kerékcsapágytól, kopogás a lengőkar gömbfejtől vagy stabilizátor szilenttől).

Cserefolyamat és Utólagos Beállítások

Ha az axiális csukló meghibásodását diagnosztizálták, a csere elkerülhetetlen a biztonságos közlekedés érdekében.

1. Alkatrész Beszerzése: A csere előtt fontos a megfelelő minőségű alkatrész beszerzése. Érdemes megbízható gyártó termékét választani, amely garantálja a tartósságot és a biztonságot. Gyakran a belső és külső kormányösszekötő gömbfejet együtt, vagy készletben érdemes cserélni, mivel hasonló terhelésnek vannak kitéve.

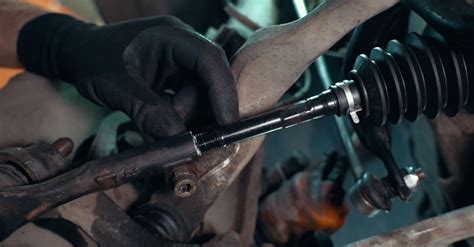

2. Csere Lépései:
   • A külső kormányösszekötő gömbfejet leválasztják a kerékagyról vagy a lengőkarból. Ehhez gyakran gömbfej kinyomóra van szükség.

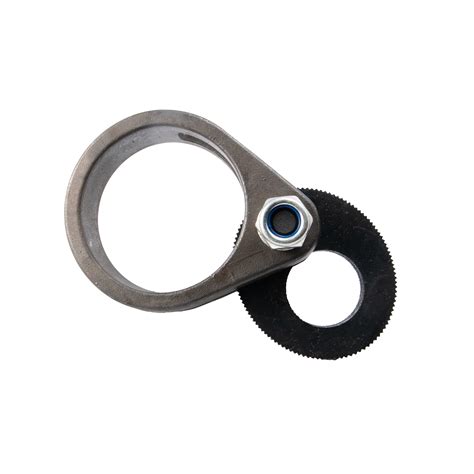

   • Az axiális csuklót kicsavarják a kormánymű fogaslécéből. Ehhez speciális axiál csukló kulcsra vagy megfelelő méretű villáskulcsra lehet szükség.
   • Az új axiál csuklót be kell csavarni a fogaslécre, a gyártó előírásainak megfelelő nyomatékkal meghúzva.
   • Az új védőgumiharangot felhelyezik az axiál csuklóra és a kormányműre, majd a bilincsekkel szorosan rögzítik.
   • A külső gömbfejet vissza kell csavarni az axiál csuklóra, a korábban megjegyzett pozíció figyelembevételével.

3. Kerékbeállítás (Futóműállítás): Az axiális csukló cseréje után kötelező a kerékbeállítás elvégzése! Még ha a külső gömbfejet pontosan ugyanoda is csavarták vissza, mint előtte, minimális eltérések mindig adódhatnak, amelyek befolyásolják a kerékösszetartást és a futómű geometriáját. A kerékbeállítást modern, lézeres berendezéssel végzik, amely garantálja a gyári értékek pontos beállítását. A nem megfelelő kerékbeállítás nem csak az abroncsok gyors kopásához vezet, de negatívan befolyásolja a jármű stabilitását és irányíthatóságát is.

Az Élettartam Meghosszabbítása és Megelőzés

Bár az axiális csukló idővel elkerülhetetlenül kopik, vannak lépések, amelyekkel meghosszabbítható az élettartama és minimalizálható a hirtelen meghibásodás kockázata:

• Rendszeres Futómű Ellenőrzés: Javasolt évente legalább egyszer, vagy minden nagyobb szerviz alkalmával átvizsgáltatni a futóművet, beleértve az axiál csuklókat és a védőgumiharangokat is.
• Gumiharang Állapotának Figyelése: A védőgumiharang a csukló "pajzsa". Ha bármilyen repedést, szakadást vagy sérülést észlelünk rajta, azt azonnal cserélni kell, mielőtt a szennyeződések bejuthatnak a csuklóba.
• Óvatos Vezetés: A vezetés stílusa jelentősen befolyásolja a futómű alkatrészeinek élettartamát. Kerüljük a kátyúkba való nagy sebességű behajtást, a padkázást és a durva manővereket.
• Minőségi Alkatrészek: Javítás vagy csere esetén mindig válasszunk megbízható gyártótól származó, jó minőségű alkatrészeket.
• Kerékbeállítás Ellenőrzése: Ha bármilyen futóműbeavatkozás történt (pl. lengőkar csere), vagy ha egyenetlen gumiabroncs-kopást észlelünk, ellenőriztessük a kerékbeállítást.

Az Axiális Csukló Összefüggései a Rendszer Más Elemeivel

Az axiális csukló nem egy elszigetelt alkatrész, hanem egy komplex rendszer része. Működése szorosan összefügg a kormányrendszer és a futómű egyéb elemeivel:

• Külső Kormányösszekötő Gömbfej: Az axiál csukló közvetlen "partnere" a külső kormányösszekötő gömbfej. Ez a két alkatrész együtt alkotja a teljes kormányösszekötő rudat. Gyakran előfordul, hogy ha az egyik elkopik, a másik is közel áll a meghibásodáshoz, mivel hasonló terhelésnek vannak kitéve.
• Kormánymű: Az axiál csukló közvetlenül a kormánymű fogaslécéhez csatlakozik. Ha a kormányműben van holtjáték (pl. a fogasléc kopása vagy a kormánymű perselyeinek elhasználódása miatt), az szintén okozhat laza kormányzást és kopogó hangokat.
• Lengőkarok és Gömbfejek: A lengőkarok és az azokon található gömbfejek a kerékfelfüggesztés részei. Ezek felelősek a kerék stabil pozíciójáért és a rugózás során fellépő mozgások elnyeléséért.
• Stabilizátor Rúd és Szilentek: A stabilizátor rúd a karosszéria dőlését hivatott csökkenteni kanyarodáskor. A stabilizátor rudat rögzítő szilentek és a stabilizátor pálcák gömbfejei is elkophatnak, ami szintén kopogó hangokat okozhat.
• Kerékcsapágyak: A kerékcsapágyak kopása zúgó hanggal jár, ami sebességfüggő, és a kanyarokban felerősödhet. Bár a tünetek eltérőek, a zaj forrása néha nehezen lokalizálható, és a vezető összekeverheti más futóműzajokkal.

A futómű és a kormányrendszer egy bonyolult gépezet, ahol minden alkatrész hatással van a többire. Ez az összefüggésrendszer is aláhúzza, miért fontos, hogy a kormány- és futóműrendszeri problémák esetén mindig szakemberhez forduljunk.

A Jövő Távlatai

Az autóipar folyamatosan fejlődik, és a kormányzási rendszerek is egyre kifinomultabbá válnak. A hidraulikus szervokormányokat fokozatosan felváltják az elektromos szervokormány (EPS) rendszerek. Az EPS rendszerekben is megtalálható az axiál csukló, hiszen az továbbra is a mechanikus kapcsolatot biztosítja a kormánymű és a kerekek között. Egyes prémium járművek adaptív kormányzási rendszerekkel vannak felszerelve, amelyek képesek változtatni a kormányáttételt a sebességtől és a vezetési körülményektől függően. Ezek a rendszerek gyakran a kormányműbe integrált komplex mechanizmusokat vagy elektromos motorokat használnak, de az axiál csukló továbbra is a kormánymű kimeneti oldalán helyezkedik el, és a mozgás átviteléért felel. A jövő autói, az önvezető járművek és a fejlett vezetéstámogató rendszerek (ADAS) szintén a kormányrendszer mechanikai integritására támaszkodnak. Egy hibás axiál csukló, amely holtjátékot vagy pontatlanságot okoz, alááshatja ezeknek a rendszereknek a megbízhatóságát.

Összefoglalva, a kormányösszekötő rúd belső gömbfeje, az axiális csukló, létfontosságú eleme a Citroën C3 biztonságos és precíz irányíthatóságának. A rendszeres karbantartás, a hibajelek időben történő felismerése és a szakszerű javítás elengedhetetlen a vezető és az utasok biztonsága érdekében.
