A modern ipari gyártásban a számítógép-vezérelt (CNC) technológiák kulcsszerepet játszanak a hatékonyság, a precizitás és az ismételhetőség biztosításában. A CNC gépek, legyen szó esztergákról, marókról vagy szikraforgácsolókról, alapvetően változtatták meg az alkatrészgyártás folyamatát. Ez a cikk részletesen bemutatja a CNC technológia alapjait, a programozás fortélyait, a rúdanyag-adagolás jelentőségét, valamint a gépek karbantartásának fontosságát.

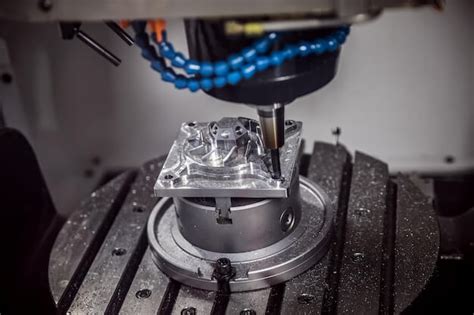

A CNC Forgácsolás Alapjai és Alkalmazása
A CNC forgácsoló olyan számítógép-vezérelt szerszámgép, amely nagy precizitással és hatékonysággal képes különféle alkatrészek gyártására. Az automatizált működés nagy előnye, hogy kimagasló ismételhetőséget érhetünk el még bonyolult geometriák elkészítésénél is, illetve a gyártási idő nagymértékben csökkenthető.
A CNC Forgácsoló Használata az Iparban
Manapság többféle eljárás közül lehet választani, ha alkatrészgyártásról beszélünk. Érdemes alaposan átgondolni, hogy melyik eljárást választjuk az adott alkatrészek elkészítéséhez, mivel a gépek alapjaiban határozzák meg a végeredmény minőségét. A CNC forgácsoló széles körben használható különféle iparágakban. A segítségével többféle alkatrész készíthető. Ilyenek például a gépalkatrészek, mint a fogaskerekek, tengelyek, csapágyházak. Autóipari elemeket is tudunk gyártani: motoralkatrészek, felfüggesztési elemek és kipufogórendszerek.
A repülőgépiparban is használnak CNC forgácsolókat a turbinák, csatlakozóelemek gyártásához. Elektronikai komponenseket, hűtőbordákat, orvosi eszközöket, protéziseket, sebészeti eszközöket is lehet készíteni vele. Többféle alapanyaggal tud dolgozni, a fémek közül acél, alumínium, bronz, réz és titán is kerülhet bele, akárcsak különböző műanyagok, mint a PVC, polikarbonát vagy nylon. A faanyagok közül szinte bármelyik: tömörfa, rétegelt lemez, MDF. Továbbá még kompozit anyagokból is gyárthatunk alkatrészeket: szénszálas vagy üvegszálas anyagok. Természetesen az alapanyag megválasztása az adott projekt igényeitől, a szilárdságtól, a hőállóságtól és a súlytól függ.
A CNC megmunkálás több területen elterjedt. Sorozatgyártásban használják motoralkatrészek és más precíziós elemek előállítására. Bonyolult, nagy pontosságot igénylő munkadarabokat is lehet gyártani a segítségével. A különféle ipari gépek és szerszámok gyártásában elengedhetetlen a CNC forgácsoló. Még díszített faelemek és bonyolult formájú bútoralkatrészek is készíthetőek vele.
Mire Kell Figyelni a Gép Használata Során?
A CNC forgácsoló használatánál az elsődleges szempont természetesen a biztonság. A kezelőnek megfelelő védőfelszerelést kell viselnie, mint amilyen a védőszemüveg és a fülvédő. A gép működése közben szigorúan tilos és veszélyes a mozgó elemek közelébe nyúlni. Rendszeresen ellenőrizni kell a gép állapotát, ideértve a szerszámokat, kenőrendszert és az elektronikai komponenseket. A gépbeállítások pontossága alapvető fontosságú a kívánt minőség elérése érdekében. Az adott munkadarabhoz és alapanyaghoz mindig a megfelelő szerszámot kell kiválasztani, a forgácsolás során keletkező hulladékot pedig kezelni kell és el kell távolítani.
A művelet megkezdése előtt be kell tölteni a megfelelő programot, ami meghatározza majd a szerszám mozgását és a többi műveletet. Csak utána jön a szerszám kiválasztása, majd a forgácsolási sebesség, az előtolás beállítása. A munkadarabot stabilan és biztonságosan kell rögzíteni. A forgácsolás az egyik leggyakoribb művelet, mivel a bonyolult formák és pontos méretek elérése hatékonyan megoldható vele. Különböző anyagok megmunkálására alkalmas, és simább, esztétikusabb felületeket tudunk előállítani. A folyamatot teljesen automatizálhatjuk, hogy gyorsabb legyen a gyártás.
A CNC Programozás Világa
A CNC programozás egy CNC megmunkáló program automatikus létrehozásának folyamata számítógép, CAD rajz- és tervezőszoftver, valamint CAM modellező és gyártó szoftver segítségével a CNC gép működésének vezérléséhez. A CNC programozás a CNC megmunkálás előkészítő szakaszának fő része, amely általában magában foglalja az alkatrészmintázat elemzését, a megmunkálási folyamat meghatározását, a szerszámút kiszámítását, a szerszámpozíció adatok beszerzését, a CNC megmunkáló program elkészítését, a vezérlőközeg elkészítését, a program lektorálását és az alkatrész megmunkálási tesztet.
Programozó Feladatai és a Gyártási Folyamat Információáramlása
A számjegyes vezérlésű szerszámgépeket irányító NC program írását végző NC programozó feladata nagyon összetett. Az alkatrészprogram megírása előtt az ő feladata a munkadarab rögzítésének megtervezése, a megmunkáláshoz szükséges szerszámok kiválasztása, valamint a megfelelő műveleti sorrend meghatározása. Ezt követően kerülhet sor a CNC program megírására is, melynek első fázisa a megmunkáláshoz szükséges mozgáspályák meghatározása, majd következik a konkrét programírás. Végezetül az NC programozó feladata az elkészített program tesztelése, szimulációja, majd - közvetlenül a sorozatgyártás előtt - a próbagyártás levezénylése.
Egy gyártási folyamat számjegyvezérlésű szerszámgép esetében is sokfázisú, összetett művelet. Minden gyártás alapja a késztermékről készített műhelyrajz, mely tartalmazza a kívánt munkadarab minden méretét és tűrését. A műhelyrajz alapján határozzák meg, hogy a terméket milyen szerszámgépen, milyen megmunkálási sorrendben, milyen technológiai paraméterekkel és milyen szerszámokkal gyártsák le. Ezt követően kerül a gyártási folyamat irányítása az NC programozó kezébe. Ebben a fázisban határozzák meg a konkrét szerszámpályákat, valamint ekkor készítik el az adott vezérlőhöz és szerszámgéphez tartozó ismeretek birtokában a késztermék legyártását végrehajtó NC programot.
Programozás Nyelvi Eszközei
A hagyományos, „G” kódú programozás nyelvi eszközeinek alapja az ISO szabványos CNC kódok és a kódokhoz rendelt értékek. Tehát egy általános CNC program ezen kódrendszerekből épül fel, az adott feladatnak megfelelően. Az egyes CNC vezérlők - attól függően, hogy mely cég gyártotta őket - az ISO szabványos NC kódoktól némileg eltérhetnek. Tipikus példa erre a Siemens vezérlők ciklusparancsaiban alkalmazott „R” kódos programozás, ahol nem az ISO szabványban előírt „G” kóddal történik a megmunkálási ciklus hívása. A korszerűbb CNC vezérlők alkalmasak az úgynevezett műhelyszintű programírásra is, ahol párbeszédes formában lehet az alkatrészprogramokat megírni, jelentős mértékben leegyszerűsítve és lerövidítve a programírást.
Kézi Programozás Alapjai
A kézi programozás első lépése a vevő által meghatározott gyártási igény rögzítése és a tervezőmérnökkel - rajzasztalon - történő megvalósítása. Az így elkészített műhelyrajzok és összeállítási rajz ezt követően az NC technológushoz kerül. Az NC programozó feladata az alkatrészek alapján a megmunkálások műveleti sorrendjének meghatározása, valamint a gyártáshoz szükséges optimális technológiai paraméterek kiszámítása. Szintén ebben a fázisban kerül sor a felfogások megtervezésére, valamint a megmunkálásokhoz szükséges szerszámok kiválasztására. Végül történhet a CNC program megírása és a tesztelések után a termék sorozatgyártása.
A CNC Program fogalma
A CNC program a kódolt CAM szoftver utasításaira utal, amelyek a CNC gép működését vezérlik. Ez egy vezérlőprogram, amelyet közvetlenül a CNC rendszeren kívülről érkező bemenetek megmunkálására használnak, és ezt CNC megmunkáló programnak hívják.A tervezési, gyártási, karbantartási és népszerűsítési igények kielégítése érdekében a beviteli kódok, koordinátarendszerek, megmunkálási utasítások, segédfunkciók és programformátumok tekintetében nemzetközi szinten 2 általános szabványt alakítottak ki, mégpedig a Nemzetközi Szabványügyi Szervezet (ISO) szabványt és az Electronic Industries Institute (EIA) szabványt.A CNC megmunkáló program különböző függvényszavakból áll a megadott formátum szerint. Az egyes funkciószavak jelentésének helyes megértése, a különböző funkciószavak megfelelő használata, valamint a programok előírt utasítások szerinti írása a kulcsa a programok összeállításának. A CNC programozóknak el kell sajátítaniuk a CNC megmunkálással kapcsolatos ismereteket, beleértve a működési elvet, az XYZ tengely koordináta rendszert, a program felépítését és a közös CNC utasításokat.
Hogyan kell CNC Programozni?
A CNC programozás G-kód nyelven írja le az alkatrész alakját, folyamatát, paramétereit és segédinformációit a szabályoknak megfelelően, majd a számítógép automatikusan elvégzi a numerikus számításokat, a szerszámközéppont mozgási pálya számítását, valamint az utófeldolgozást az alkatrészfeldolgozó programlista generálásához, valamint a megmunkálási folyamat szimulálásához. Bonyolult formájú alkatrészek, nem körkörös ívprofilok, 3 dimenziós felületek és egyéb alkatrészek esetében az automatikus programozási módszer hatékony és megbízható.
A programozási folyamat során a CNC programozó időben ellenőrizheti a program helyességét, és szükség esetén módosíthatja azt. Mivel a számítógép helyettesíti a programozót a fárasztó numerikus számítási munkák elvégzéséhez, és megspórolja a programlista írásának terhét, így több tucat- vagy akár százszorosára javíthatja a programozási hatékonyságot, és megoldhatja számos összetett, nem megoldható rész programozási problémáját kézi programozással.
A CNC Programozás Típusai: Kézi és Automatikus
A piacon a CNC programozásnak 2 leggyakoribb típusa létezik, beleértve a kézi programozást és az automatikus programozást.
Kézi Programozás
A kézi programozás azt jelenti, hogy a programozás minden szakasza manuálisan történik. Általános számítási eszközökkel, különféle matematikai módszerekkel manuálisan történik a szerszámút számítása, és az utasítások összeállítása. Ez a módszer viszonylag egyszerű, kezdők számára könnyen elsajátítható, és kiváló alkalmazkodóképességgel rendelkezik. Alkalmas közepes bonyolultságú programokhoz és alkatrészprogramozáshoz kis mennyiségű számítással. A szerszámgépkezelőknek el kell sajátítaniuk.
Kézi programozási lépések:A kézi programozási lépések közé tartozik az alkatrészfeldolgozás CNC folyamatának kézi végrehajtása, az alkatrészrajzok elemzése, folyamatdöntések meghozatala, a feldolgozási útvonal meghatározása, a folyamatparaméterek kiválasztása, a szerszámpozíció koordináta adatainak kiszámítása, a CNC megmunkáló programlista írása, a programozás és kézi programozás.
Érvek:Főleg pontfeldolgozásra (például fúrásra, dörzsárazásra) vagy egyszerű geometriai formájú alkatrészek (például sík, négyzethorony) megmunkálására használják, a számítási mennyiség kicsi, a programszegmensek száma korlátozott, és a programozás intuitív és könnyen megvalósítható.
Hátrányok:A szabad formájú, összetett üregű alkatrészeknél a szerszámút adatok számítása meglehetősen körülményes, nagy a munkateher, rendkívül hibalehetőség, nehezen lektorálható, sőt, néhányat egyáltalán nem is lehet befejezni.
Automatikus Programozás
Az automatikus programozás azt jelenti, hogy a számítógép segítségével bonyolult geometriai alakzatú alkatrészekhez számítógép segítségével megírják az alkatrész forrásprogramját, és feldolgozás után CNC megmunkáló programot generálnak.
Érvek:A numerikus vezérlési technológia fejlődésével a fejlett numerikus vezérlőrendszer nemcsak általános előkészítő funkciókat és kiegészítő funkciókat biztosít a felhasználói programozáshoz, hanem lehetőséget ad a programozáshoz a numerikus vezérlési funkciók bővítéséhez. Kifejezésekkel, logikai műveletekkel és hasonló programfolyamatokkal rendelkezik magas szintű számítógépes nyelveken, ami tömören, könnyen érthetővé teszi a megmunkáló programot, és olyan funkciókat valósít meg, amelyek a hétköznapi programozásban nehezen elérhetőek.
Hátrányok:A CNC programozásnak megvan a maga nyelve, mint a számítógépes programozásnak, de a különbség az, hogy a számítógép mára úgy fejlődött, hogy elfoglalja a globális piacot, és abszolút előnye a Microsoft Windows. De a CNC gép nem fejlődött a kölcsönös használat szintjére, vagyis a hardverbeli különbségük miatt a CNC rendszereik egy ideig nem kompatibilisek egymással. Ezért a nyersdarab megmunkálásakor először meg kell határozni, hogy a gép milyen típusú rendszert használ.
A CNC Programozó Szerepe
A CNC programozó az a személy, aki az alkatrészek megmunkálási követelményeinek megfelelően manuálisan vagy számítógéppel támogatott gyártószoftver segítségével CNC megmunkáló programokat állít össze. Egy CNC programozónak erősnek kell lennie 3D térbeli képzelet, normál látás, rugalmas végtagok és erős számítási képesség. A legtöbb CNC programozó nagy gyártó cégeknél és nehéz alkatrészfeldolgozással foglalkozó cégeknél dolgozik. Előbbinél egyértelmű a vállalaton belüli munkamegosztás, amely a CNC megmunkáló technikusoktól speciális szaktudást követel meg, a CNC programozás pedig az önálló munkakörök közé került. A programozás nehézsége miatt ez utóbbinak speciális programozókkal kell rendelkeznie a megfelelő munka elvégzéséhez.
Hogyan Működnek a CNC Programozók?
A CNC programozónak ki kell választania a megfelelő szerszámokat, rögzítéseket, megmunkáló berendezéseket és szerszámokat a folyamat- és feldolgozási követelményeknek megfelelően, valamint manuálisan kell összeállítania és szerkesztenie a 2 tengelyes és 2 tengelyes fél-NC megmunkáló programokat. Ezután hajtsa végre 3D többtengelyes és többtípusú CNC megmunkálás modellezése, programozása. Végül elemezze és ellenőrizze az alkatrészek megmunkálási minőségét.
A programozás 5 lépése:
- Elemzés és folyamatmeghatározás: Elemezze az alkatrészrajz által megkövetelt formát, méretet, pontosságot, anyagot és nyersdarabot, tisztázza a feldolgozás tartalmát és követelményeit; határozza meg a feldolgozási tervet, a szerszámpályát, a forgácsolási paramétereket, és válassza ki a szerszámokat és a rögzítőket.
- Numerikus számítás: Az alkatrész geometriai méretének és a feldolgozási útvonalnak megfelelően kiszámításra kerül az alkatrészvázlaton lévő geometriai elemek kezdőpontja, végpontja és ívének középponti koordinátái.
- Megmunkáló program írása: A fenti 2 lépés elvégzése után a CNC rendszer által megadott funkcióutasítás kódnak és mondatformátumnak megfelelően írja meg a megmunkáló programlistát.
- Programbevitel a CNC rendszerbe: A program bevitele a billentyűzeten keresztül közvetlenül bevihető a numerikus vezérlőrendszerbe, illetve a számítógépes kommunikációs felületen keresztül a numerikus vezérlőrendszerbe is bevihető.
- Ellenőrzés és próbavágás: Használja a CNC rendszer által biztosított grafikus megjelenítési funkciót a szerszámpálya helyességének ellenőrzésére. Végezze el az alkatrész 1. próbavágását, elemezze a hiba okát, és időben javítsa ki a minősített alkatrészek próbavágásáig.
G&M kód - Titan kézi programozást tanít egy CNC gépen.

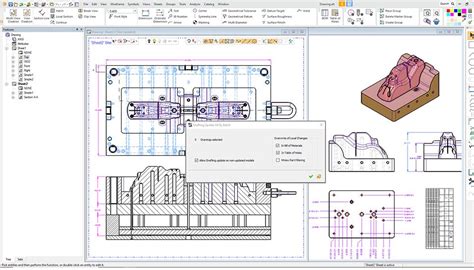

CNC Programozó Szoftverek Listája
A felsorolt tételek a legjobb ingyenes és részleges CAD/CAM szoftverek, amelyeket a legtöbb CNC programozó gyakran használ programozáshoz.
UG (Unigraphics): A Unigraphics egy halmaza 3D CAD, CAM és CAE funkciókat integráló parametrikus szoftver, amelyet az Unigraphics Solution fejlesztett ki az Egyesült Államokban. Napjaink legfejlettebb csúcskategóriás szoftvere a számítógéppel segített tervezéshez, elemzéshez és gyártáshoz, általános gép- és elektronikai és egyéb ipari területeken. Az UG szoftverek vezető pozícióban vannak a CAM területén. A McDonnell Douglas Aircraft Company gyártotta az Egyesült Államokban, és a repülőgép-alkatrészek CNC-megmunkálásának kedvelt programozási eszköze.
CATIA: A CATIA a francia Dassault cég által piacra dobott termék. A francia Mirage sorozatú vadászgépeket, a Boeing 737-et és 777-et a CATIA segítségével fejlesztették és tervezték. A CATIA hatékony felületmodellező funkcióval rendelkezik, és az összes CAD élvonalába tartozik 3D szoftver. Széles körben használják a hazai repülőgépipari vállalkozásokban és kutatóintézetekben, és fokozatosan felváltja az UG-t, mint a komplex felülettervezés első számú választását. A CATIA erős programozási képességgel rendelkezik, és képes megfelelni az összetett alkatrészek CNC megmunkálási követelményeinek. Széles körben használják a polgári iparágakban, mint például az elektronika, a gépek, a formák, az ipari formatervezés és a játékok. Alkatrésztervezéssel, termékösszeállítással, formafejlesztéssel, CNC megmunkálással, modellezési tervezéssel és egyéb funkciókkal.
Cimatron: A Cimatron az izraeli Cimatron Company CAD/CAM/PDM terméke. A rendszer viszonylag rugalmas felhasználói felületet, kiváló 3 dimenziós modellezést, mérnöki rajzot, átfogó CNC megmunkálást, különféle általános és speciális adatfelületeket, valamint integrált termékadat-kezelést biztosít. A Cimatron CAD/CAM rendszer nagyon népszerű a nemzetközi formagyártó iparban, és széles körben használják a hazai formagyártó iparban.
MasterCAM: A MasterCAM egy PC-alapú CAD/CAM szoftver, amelyet az Egyesült Államokban működő CNC cég fejlesztett ki. Kényelmes és intuitív geometriai modellezéssel rendelkezik. A Mastercam ideális környezetet biztosít az alkatrészek alakjának megtervezéséhez. Erőteljes és stabil modellező funkciója összetett ívelt és ívelt részek tervezésére is alkalmas. A MasterCAM erős felületnagyoló és felületsimító funkciókkal rendelkezik. Különféle felületkezelési lehetőségek állnak rendelkezésre, amelyek megfelelnek az összetett alkatrészek felületkezelési követelményeinek, és többtengelyes megmunkálási funkciókkal rendelkeznek. Alacsony árának és kiváló teljesítményének köszönhetően a polgári iparban a CNC programozó szoftverek első számú választása lett.
FeatureCAM: A FeatureCAM egy funkcióalapú, teljes funkcionalitású CAM szoftver, amelyet a DELCAM fejlesztett ki az Egyesült Államokban. Új funkciókoncepcióval, szuperfunkció-felismeréssel, folyamatismereti bázison alapuló anyagkönyvtárral, eszköztárral és folyamatkártya-alapú programozási móddal rendelkezik az ikonnavigációhoz. A teljes modulból álló szoftver a 2-5 tengelyes marástól az esztergáláson és maráson át a felületmegmunkálástól a huzalvágásig átfogó megoldást nyújt a műhelyprogramozáshoz. A DELCAM szoftver utószerkesztési funkciója viszonylag jó.
EdgeCAM: Az EdgeCAM a British Pathtrace Company által gyártott intelligens professzionális CNC programozó szoftver, amelyet esztergáló, maró és huzalvágásos CNC gépek programozására alkalmaznak. A jelenlegi komplexumra való tekintettel 3D felületmegmunkálási jellemzők, az EdgeCAM kényelmesebb és megbízhatóbb feldolgozási módszert tervezett, amely népszerű az európai és amerikai gyártóiparban.
VERICUT: A VERICUT egy fejlett speciális célú CNC megmunkálási szimulációs szoftver, amelyet a CGTECH gyárt az Egyesült Államokban. A VERICUT fejlett 3-dimenziós kijelzőt és virtuális valóság technológiát alkalmaz a CNC megmunkálási folyamat rendkívül valósághű szintre szimulálásához. A színes 3-dimenziós képen nem csak a nyersdarab alkatrészé alakításának teljes folyamata látható, hanem a szerszámtartó, a rögzítés, sőt a szerszámgép és a virtuális gyári környezet futási folyamata is szimulálható, a hatás pedig olyan, mint a képernyőn. A programozók a különféle programozószoftverek által generált NC megmunkáló programokat importálják a VERICUT-ba, és a szoftver ellenőrizni tudja az eredeti szoftverprogramozásban keletkezett számítási hibákat, és csökkenti a feldolgozás során fellépő programhibák okozta megmunkálási balesetek számát. Jelenleg sok erős hazai vállalkozás kezdte meg ennek a szoftvernek a bevezetését, hogy gazdagítsa a meglévő CNC programozási rendszert, és jó eredményeket ért el.
A CNC Szimulátorok Jelentősége
Az NC technológus tévedhet. Tévedni emberi dolog (sőt az AI esetében is előfordul), de nem kell, hogy súlyos következménye legyen. A CNC szimulátor egy olyan program, ami asztali számítógépen fut a CNC géptől teljesen függetlenül. Előre be vannak táplálva egy adott szerszámgép és tartozékainak, szerszámkészletének méretei és egyéb jellemzői. A legtöbb szakember elköveti azt a hibát, hogy bízik a CAM rendszer belső szimulációjában. Azonban a CAM a programozott pályát mutatja, míg egy jó CNC szimulátor nemcsak a posztprocesszált egyszerű G kódot képes szimulálni, hanem az adott vezérlés teljes utasításrendszerét, tehát akár nyolcszorosan egymásba ágyazott alprogramokat, aritmetikai változókra épülő műveleteket, koordináta transzformációs frame-ket.
A szerszámgép minden részletre, például megmunkáló fejekre kiterjedő virtuális valóság modelljén tudja megmutatni a gépelemek ütközését és a szerszám gyorsmeneti ütközését, összehasonlítani a leforgácsolt darab modelljét a CAD modellel. A Novum CNC szimulátorok valósághűen modellezik a szerszámgép összes tengelyét, szerelvényét, tartozékát és szerszámát. Alkalmasak marógépek, esztergák, huzalos szikraforgácsolók, különféle lemezmegmunkáló gépek magas szintű programozására. Ütközésvizsgálatot végez. Ez felhasználható a nullpontbeállítás, szerszámkorrekció ellenőrzésére, síktávolságok, furatpozíciók, furatmélységek ellenőrzésére, méretvonalak elhelyezésére a mérés alapján. A szimuláció nagyon gyorsan fut, az egyszerű programok 5-10 perc alatt lefutnak, a bonyolultabbak 10-20 perc alatt. Nem méretekről beszélünk, hanem testmodellekről. A kész darabot (ha van), a szimulátor „Ellenőrző rajz” funkciójával lehet behozni egy külön layerre, és a Boole műveletek onnan veszi az összehasonlításhoz, a CAM modul pedig a programrészlet előállításhoz a kontúrvonalakat, furatszakaszokat. A már egyszer bevitt szerszám információ használható egy új munkához, de előfordulhat, hogy újakat kell definiálni. Van egy „Import tool” funkció. Igen. A szerszámgépet a Novum építi össze a kapott STEP modell alapján, ahogyan a megmunkáló fejeket, speciális adaptereket is.
Rúdanyag-adagolás és a Hatékony Megmunkálás
A rúd alapanyagok adagolásának pontossága és gyorsasága kulcsfontosságú a hatékony megmunkálásban. A kis átmérőjű munkadarabok készítésénél, főleg, ha hosszú rúdanyagról van szó, fokozottan nő a kihajlás lehetősége. A svájci LNS vállalat harminc éves tapasztalatát használja fel termékeinek folyamatos fejlesztésében. Az LNS által kínált rendszerek közül az Express 112 és a Tryton sorozat tagjai alkalmasak kis átmérőjű alapanyagok adagolására. Mindkét típusról elmondható, hogy fix- és mozgó főorsóházú esztergákhoz is használhatók.
LNS Express 112 Rúdadagoló Rendszer
Típusában ez a legkisebb helyigényű LNS rúdadagoló berendezés. Hatékonyságát az innovatív Hydrobar® rúdvezetési rendszerének köszönheti, amellyel kimagasló pontosságot érhetnek el a felhasználók, magas üzembiztonság mellett. Szervohajtással biztosítja a rúdanyag egyenletes és pontos mozgatását, az akadálymentes adagolást pedig a tolóegység lineáris megvezetése garantálja. Az Express 112 ergonomikus kivitele a gépkezelő kényelmét szolgálja, egyszerű kezelhetőséget biztosítva a felhasználóknak. Emellett természetesen a biztonság is kiemelt szerephez jut, ezért a rúdanyag betárazását a burkolat eltávolítása nélkül végezheti a személyzet. Mivel az adagolást ilyenkor sem kell leállítani, értékes időt takarít meg az üzemeltetőknek. Ahhoz, hogy a szerszámgéppel megfelelően együtt tudjon dolgozni, a főorsó szinkronizációs rendszere biztosítja a rúdanyag és a főorsó mozgásának összehangolását. A száladagolókkal kapcsolatban az egyik legfontosabb kérdés a rugalmasságra, az átállás gyorsaságára vonatkozik. Az Express 112 rúdadagoló rendszer vezető csatornái automatikus beállásúak, 0,8-12 mm-es szálanyagok tárolására és vezetésére képesek. Külön szerszámok használatát nem igényli a feltöltésük, így igen gyorsan és egyszerűen feltölthetők a tárak.

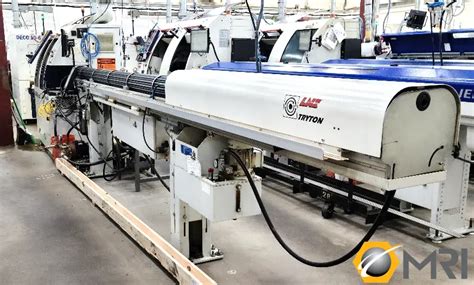

LNS Tryton Szériás Száladagolók
A Tryton szériás száladagolók csakúgy, mint az Express 112 rendszer, jól illeszthető CNC esztergákhoz. Rugalmassága és hatékonysága az előbbiekben bemutatott rúdadagolóhoz mérhető. Ugyanazzal a Hydrobar® rúdvezetési rendszerrel van ellátva, mely egy megbízható hidrodinamikus kenési rendszer. Kiemelendő továbbá a Tryton 107 W száladagoló, amely a kis átmérőjű (1-7 mm), ám igen hosszú (2-3 m) alapanyag adagolásában hatékony. Az LNS termékek magyarországi forgalmazója a Prevotex Hungary Kft.
CNC Gépek Karbantartása és Hibaelhárítás
Egy CNC gép ezerféleképp tud meghibásodni, azonban vannak olyan problémák, amik gyakrabban fordulnak elő.
Gyakori Hibák:
- Vezérlőegység hibái: Ilyenkor a gép nem tudja megfelelően végrehajtani az utasításokat, vagy leállhat. A vezérlőegység hibáit általában riasztásjelző lámpák és biztosítékok jelzik.
- Szerszámok kopása, törése vagy elhasználódása: Ez a megmunkálás minőségét és pontosságát befolyásolja. Tipikusan olyasmi, ami elkerülhetetlen, hiszen ezek fogyóeszközök, kopó alkatrészek, amik meghatározott ideig bírják.
- Szánrendszerek elmozdulása, elcsúszása vagy elakadása: Ez a tengelyek mozgását és pozicionálását zavarja. A CNC gépek munkájának alapja a stabilitás és a precizitás. Bármilyen elcsúszás, akadás, elmozdulás azt eredményezi, hogy nem azt fogjuk kapni a folyamat végén, amit várunk.
- Munkadarab rögzítésének vagy adagolásának hibái: Ez a megmunkálás pontatlanságát vagy veszélyét okozhatja. A költségek csökkentése érdekében igyekeznek addig húzni az alkatrészcserét, ameddig csak lehet, ami hibákhoz vezethet.
Karbantartási Stratégiák:
A CNC üzemekben a gépek karbantartásának megvan a maga ideje, rendszeresen kell végezni, hogy az esetleges CNC gép hibák időben kiderüljenek, illetve megelőzhetők legyenek. Fontos megjegyezni, hogy a karbantartási feladatok és a gyakoriság függ a CNC gép típusától, gyártótól és a használati körülményektől.
- Tisztítás: A CNC gépek rendszeres tisztítása elengedhetetlen. Meg kell őket tisztítani a portól, forgácsoktól és az olajtól. A gép belső és külső részeinek rendszeres tisztítása javítja a működési hatékonyságot és megakadályozza a lerakódások kialakulását, amik egyébként hosszabb távon szintén hibákhoz vezethetnek.
- Kenés: A gép mozgatható alkatrészeit rendszeresen kenni kell, hogy könnyebben mozduljanak egymáson, illetve egymáshoz képest a különböző felületek. Ez feltétlenül szükséges a sima és megbízható működéshez.
- Alkatrészcsere: Ahogy már említettük, nem lehet elkerülni, hogy az alkatrészek idővel elhasználódjanak vagy meghibásodjanak, hiszen a funkciójukból eredően kopnak. A rendszeres karbantartás során fontos figyelmet fordítani az alkatrészek állapotára és időben cserélni az elhasználódott vagy sérült alkatrészeket.
- Kalibráció és beállítások ellenőrzése: Ha a CNC gépek kalibrálása nem megfelelő, ha a beállítások nem pontosak, a gép nem fog tudni megfelelően működni.
- Szoftverfrissítések: Egy átlagos, magán célokra használt számítógép esetében is fontos, hogy időnként frissítsük a szoftvereket, a CNC üzemekben pedig különösen. Az újabb szoftverfrissítések és frissített vezérlőrendszer verziók telepítése hozzájárulhat a gép működésének javításához, új funkciók eléréséhez és a biztonság növeléséhez.
Fontos, hogy az ellenőrzések rendszeresen történjenek meg, és legyenek kellőképpen átfogóak, hogy a lehető leghamarabb azonosítsuk a hibafaktorokat, mert így van lehetőségünk megelőzni a nagyobb problémákat. A CNC gép hibák nagy érvágást jelenthetnek az üzemek számára, ezért nem győzzük hangsúlyozni, hogy milyen fontos a megelőzésük! A gépek karbantartása ugyanakkor nemcsak a hibák megelőzésére szolgál, hanem a folyamatos termelés biztosítására is. Az átgondolt karbantartási stratégia tehát kulcsfontosságú a hatékony és megbízható termelés szempontjából.
A CNC Esztergályos és Feladatai
Valószínűleg már sokan hallottak a CNC esztergályosról, de azt, hogy valójában mi is a feladata, mit csinál, kevesebben tudják megmondani. A gyakorlatban egy olyan szakemberről beszélünk ilyenkor, aki egy számítógép-vezérelt esztergagéppel dolgozik. A Jura-Plussz a forgácsolás során is alkalmaz ilyen szakembereket és gépeket. A CNC technológia (Computer Numerical Control) ugyanis lehetővé teszi, hogy a berendezések automatizáltan és precízen végezzék el a megmunkálási feladatokat. Nagymértékben csökkenteni lehet az emberi hiba esélyét. Összetett feladatkörről beszélünk, mivel a CNC kezeléséhez a technikai ismeret mellett programozási tudásra is nagy szükség van.
A CNC Esztergályos Munkájának Lépései
Az első lépés minden esetben a műszaki terv és rajz elkészítése, elemzése. A gyártandó alkatrész műszaki rajzát meg kell érteni, azt „lefordítani” a számítógép számára. A CNC gépeket M-kódokkal és G-kódokkal programozzák. Ezek írják le a szerszámok mozgását, használatát és sebességét. Utána jön a CNC gép előkészítése: a szerszámokat és az anyagot megfelelően rögzíteni kell a szerszámtartókat is fel kell szerelni, továbbá az anyagot befogni a tokmányba. Csak ezt követően kezdődhet el a gyártás: a berendezés minden betáplált lépést automatikusan fog elvégezni.
Alkalmazási Területek és Előnyök
A CNC esztergályos munkájára több területen is nagy szükség van. Gépekhez, ipari berendezésekhez gyártanak alkatrészeket. Az autóiparban fogaskerekeket, tengelyeket, a repülőgépekhez pedig nagy pontosságú és könnyű elemeket alkotnak. A hagyományos eljárásokhoz képest a CNC esztergagép rengeteg előnnyel rendelkezik. Rendkívül pontosság, gyors munkafolyamat, minimális anyagveszteség és kiváló minőség. Arra is lehetőség van, hogy a különböző feladatokat kiszervezzük egy profi cégnek, ahol tapasztalt CNC esztergályosok dolgoznak.
Záró Gondolatok a CNC Technológiáról
A CNC programozó szoftvert a CNC megmunkálás új szakaszába frissítették. Az új termékek végtelen folyamban jelennek meg, a funkcionális modulok pedig egyre finomodnak. A technológusok könnyen megtervezhetnek tudományos és ésszerű terveket a számítógépen. A személyre szabott CNC programozó szoftver pedig egyszerűbbé és kényelmesebbé teszi a CNC megmunkálást. A cikk elolvasásával átfogóan kell ismernie a CNC programozást és a rúdanyag-megmunkálás fontosságát.
