A modern ipari és mechanikai rendszerekben a hajtástechnika kulcsszerepet játszik a megbízható és hatékony működés biztosításában. Ezen a területen belül a csigahajtóműves villanymotorok kiemelkedő jelentőséggel bírnak, köszönhetően egyedülálló tulajdonságaiknak és sokoldalú felhasználási lehetőségeiknek. Ez a hajtóműtípus nem csupán az egyszerű, hanem a nagy terheléseket bíró alkalmazásokban is optimális megoldást nyújt, ahol a precizitás, a nagy nyomaték és bizonyos esetekben az önzáró funkció elengedhetetlen.
A Csigahajtómű Lényege és Mechanizmusa
A csigahajtóműves motor egyfajta mechanikus eszköz, amelyet az erőátvitelre használnak, fő összetevőit a turbina és a csiga lassító mechanizmusa alkotja. Alapvetően a csiga és a csigakerék összekapcsolása révén működik, hatékonyan átalakítva a motor nagy fordulatszámát egy alacsonyabb sebességre, miközben jelentősen nagyobb nyomatékot ad ki. Ez a mechanizmus teszi lehetővé a hatékony mechanikus átvitelt, amely elengedhetetlen számos ipari és mechanikai alkalmazásban.
A csigahajtóműves motorok kiemelt figyelmet kaptak, mivel képesek magas csökkentési arányt elérni az önálló hajtásokban. Ez a képesség lehetővé teszi a sebesség hatékony csökkentését kompakt terekben, miközben jelentősen megnöveli a kimeneti nyomatékot. Így ideális választássá válnak helyszűkös, de nagy nyomatékot igénylő alkalmazásokhoz. A csigakerekes motorok áttételei széles skálával rendelkeznek, akár 300:1-ig terjedő arányokkal is, ami különlegesen nagy sebességcsökkentést tesz lehetővé egyetlen fokozatban. Emellett az egyik legnagyobb előnye az áttételezési lehetősége, amely akár 1:100 is lehet egyetlen fokozatban.
A Csigahajtóműves Villanymotorok Főbb Jellemzői és Előnyei
A csigahajtóműves villanymotorok számos előnnyel rendelkeznek, amelyek hozzájárulnak népszerűségükhöz az iparban és más területeken.
Nagy Áttételezési Lehetőség és Nyomatéknövelés
Mint már említettük, a csigahajtóművek kiemelkedő áttételezési arányokat kínálnak, lehetővé téve a motor fordulatszámának drasztikus csökkentését és a kimeneti nyomaték jelentős növelését. A csigakerekes motorok kis egységekben is erős kimeneti nyomatékot tudnak elérni, hogy megfeleljenek a nagy terhelési követelményeknek. Ez a tulajdonság különösen hasznos olyan alkalmazásokban, ahol nagy erőre van szükség alacsony sebesség mellett.
Önzáró Funkció és Helyzetstabilitás
A csigakerekes motor kiváló önzáró teljesítménnyel rendelkezik. Erő hiányában, ha a statikus súrlódási szög nagyobb, mint a csiga spirálszöge, a csigakerék automatikusan reteszelődik. Ez a tulajdonság rendkívül előnyös a helyzetstabilitást igénylő vagy az elfordulást akadályozó alkalmazásokban, például emelőberendezéseknél vagy szállítószalagoknál, ahol a terhelés megtartása kritikus. Fontos megjegyezni, hogy normál körülmények között a csigakerekes motor nem képes hátramenetre, amit az önzáró karakterisztikáinak figyelembevételével határoznak meg. Ez a tulajdonság, bár egyes alkalmazásokban korlátot jelenthet, másokban viszont kifejezett előny.
Kompakt Méret és Helytakarékosság
A csigakerekes motorok kompaktabbak és kevesebb helyet foglalnak el, mint a hagyományos hajtóművek, így ideálisak olyan környezetben való használatra, ahol korlátozott a beépítési hely. Ez a tulajdonság, párosulva a nagy teljesítményű áttételezéssel, rendkívül vonzóvá teszi őket a modern géptervezésben.
Sima Működés, Alacsony Zajszint és Vibráció
A lassítás és a forgatónyomaték növelése mellett a csigahajtóműves motorok előnyei közé tartozik a sima működés, az alacsony zajszint és az alacsony vibráció is. Ez nagyon alkalmassá teszi őket a nagy pontosságú pozicionálást vagy zajszabályozást igénylő környezetben való használatra. A zajcsökkentés a gyártók számára is kiemelt szempont, amelyet fejlett tervezési optimalizálással érhetnek el. Például, miközben biztosítják a fogvarrat pontosságát, a csiga és a csigakerék egymáshoz illeszkedő profilja optimalizálva van, hogy egyenletesebbé tegye az érintkezést, ezáltal csökkentve az ütés és a rezgés okozta zajt működés közben. Emellett a nagy hatásfokú kenőanyagok vagy speciális kenőanyagok használata csökkentheti a súrlódást, amikor a csiga összeakad a csigakerékkel, és csökkentheti a zajt. Végső soron, hangburkolat szerelése a motor köré, vagy hangszigetelő anyagok használata a motor külső felületének bevonására, segíthet elnyelni és elszigetelni a mechanikai működés által keltett zajt.
Hogyan működik? Sugárhajtómű (animáció)
Korlátok és Működési Kihívások
Bár a csigahajtóműves villanymotorok számos előnnyel rendelkeznek, fontos figyelembe venni bizonyos korlátaikat és működési kihívásaikat is.
Energiahatékonyság és Hőveszteség
A csigakerekes hajtóművek magas energiaveszteségű, nem nagy hatásfokú, de nagy teljesítményű hajtóművek, amelyek kompakt méretük miatt főleg kis helyen használatosak. A csigamotorok általában kevésbé hatékonyak, mint a többi fogaskerékhajtás. Ennek az az oka, hogy a csiga és a csigakerék közötti csúszási súrlódás következtében energia vész el hő formájában. A hőveszteség miatt a fenntartási-energiaköltségek magasak lehetnek. Ezért a tervezés és kiválasztás során figyelembe kell venni az energiahatékonysági szempontokat.

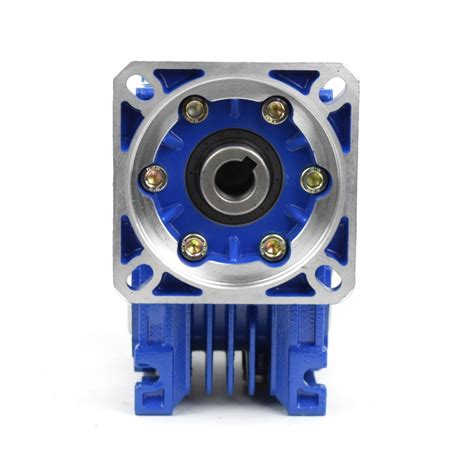

Kopás és Élettartam
Mivel a csigahajtóműben a csiga és a csigakerék közötti érintkezési felület nagy relatív csúszási sebességet produkál, ez a csúszás nemcsak a készülék felmelegedését okozza, hanem az alkatrészek kopását is felgyorsítja. A csigahajtóművek viszonylag gyorsan elhasználódnak, különösen zord munkakörülmények között vagy nagy terhelésű alkalmazások esetén. A minőségi anyagok és a megfelelő kenés azonban jelentősen meghosszabbíthatja az élettartamot.
Maximális Fordulatszám Korlátozások
A csigakerekes motor maximális fordulatszámának nincs fix értéke, mert az az adott motormodelltől és kiviteltől függ. A csigahajtóműves motorokat általában a fordulatszám csökkentésére és a nyomaték növelésére használják, és a fordulatszám-tartomány a motor eredeti fordulatszámától és a kívánt kimeneti fordulatszámtól függően változhat.
Alkalmazási Területek Széles Skálája
A csigahajtóműves motorok rendkívüli sokoldalúságuk révén széles körben alkalmazhatók. Akár az automatizálási berendezések terheléskarbantartására, akár az emelők, erőátviteli szíjak és egyéb forgatókönyvek zökkenőmentes teljesítményének biztosítására használják, a csigahajtóművek és a csigamotorok pótolhatatlan előnyökkel járnak.
A csigamotorok mindenhol megtalálhatók hajókban, autókban, mozdonyokban, az építőipar nehézgépeiben, valamint az ipari feldolgozó gépekben és automatizálási berendezésekben. Még a háztartási gépekben, órákban és egyéb napi cikkekben is fontos szerepet játszanak. Legyen szó nagy teljesítményű átvitelt igénylő jelenetről, vagy precíz és kis terhelésű sebességváltóról, a csigakerék és a csigamotor kielégíti az igényeket. Konkrét alkalmazási területeik közé tartoznak a szállítószalag-hajtások, a húsdaráló hajtóművek és az általános egyszerű hajtások. Az UNIVERSAL SI csigakerekes hajtóművek, például a NORD DRIVESYSTEMS termékei, meggyőző teljesítménysűrűséget és kis helyigényt nyújtanak, így számtalan, egyenként specifikus feltételeket támasztó hajtásrendszerben alkalmazhatók.
Csigahajtóműves Villanymotorok Típusai és Kialakításai
A csigahajtóművek széles választékban kaphatók, különböző kivitelekben és méretekben, hogy a legkülönfélébb igényeknek is megfeleljenek.
Különböző Kivitelek
A csigahajtómű kivitelek közé tartozik a csőtengelyes, vagy kihajtótengelyes, peremes, nyomatékkaros, előtétes, illetve dupla kialakítás is. Ez a sokféleség lehetővé teszi, hogy az adott alkalmazáshoz leginkább illő változatot válasszák. A forgalmazók széles választékban kínálnak hajtóműves villanymotorokat, amelyek közül a legnépszerűbb a csigahajtóműves változat, különösen az MSW / NMRV sorozatú csigahajtómű család. Az NMRV és NMRV-P sorozat a legelterjedtebb termékek közé tartozik a csigahajtóműves villanymotorok piacán.
Anyagok és Méretek
A csigahajtóművek háza is változatos anyagokból készülhet. Például a 026, 030, 040, 050, 063, 075, és 090-es méretek általában alumínium házba vannak építve, míg a nagyobb méretek öntött vasból készülnek, ami a fokozott terhelhetőség és tartósság miatt szükséges.
Moduláris Rendszerek és Innovatív Megoldások
A NORD mérnökei 1981-ben kifejlesztettek egy blokkházas megoldást, amely valamennyi hajtáselemet egyetlen osztás nélküli házban helyezte el. A blokkházak sikere egyszerű: a hajtáselemek kompakt elrendezésének köszönhetően a hajtóműves motorok nagyobb kihajtónyomatékokat érnek el és nagyobb axiális és radiális terhelhetőséget kínálnak. Az alapházzal felszerelt univerzális hajtómű mellett, számos további, egyszerűen konfigurálható alkatrészt is kínálnak, maximális rugalmasságot biztosítva.
Egyéb Hajtóműtípusok és Motorok a Csigahajtóművek Mellett
A csigahajtóművek mellett érdemes megemlíteni más, gyakran használt hajtóműtípusokat is, amelyek kiegészíthetik vagy alternatívát jelenthetnek bizonyos alkalmazásokban.
Homlokkerekes Hajtóművek
A homlokkerekes hajtómű nagy hatásfokú, egyszerű felépítésű és gazdaságos megoldás hosszú távra. A feltűzhető, lapos, vagy párhuzamos homlokkerekes hajtómű a harmadik legtöbbet használt hajtás. Ezek a hajtóművek, például a H0 öntöttvas házas homlokkerekes hajtóművek 25 mm-től 90 mm-es kihajtó tengely átmérőig, vagy a felfűzhető hajtóműves villanymotorok 30 mm-től 90 mm-es kihajtó csőtengellyel, szintén fontos szerepet játszanak az ipari alkalmazásokban.
Villanymotorok
A csigahajtóművek természetesen villanymotorokkal együtt alkotnak komplett hajtásrendszert. A háromfázisú motorok szerepe az iparban nehezen túlbecsülhető, hiszen a legtöbb ipari berendezést ezek hajtják. Az egyfázisú, 230V-os aszinkron motorok rendkívül sokoldalúak, és széles körben használatosak háztartási felhasználásban és egyes iparágakban. Van amikor az alapmotorokon kívül egyéb opciókra is szüksége van a felhasználónak, mint például fékekre, fordulatszám jeladókra vagy speciális védettségű kivitelekre.
Frekvenciaváltók: A Vezérlés Kulcsa
A modern hajtástechnika elképzelhetetlen frekvenciaváltók nélkül, amelyek lehetővé teszik a villanymotorok fordulatszámának precíz szabályozását, optimalizálva a teljesítményt és az energiafelhasználást. Az európai gyártású frekvenciaváltók általában kompakt, megbízható és könnyen kezelhető eszközök. Felhasználóbarát, egyszerűen paraméterezhető inverterekről van szó, amelyek akár összetettebb feladatok ellátására vagy integrált rendszerekbe történő illesztésre is alkalmasak.
Széleskörű Alkalmazhatóság
Ezen eszközök széles körben alkalmazhatóak AC indukciós (IM) motorok, váltakozó áramú állandó mágneses motorok, kefe nélküli DC (BLDC) motorok és szinkron reluktancia (SynRM) motorok fordulatszám szabályozására egyaránt. Ez a sokoldalúság teszi őket nélkülözhetetlenné a különböző ipari szektorokban.
Ismert Frekvenciaváltó Típusok
A piacon számos megbízható frekvenciaváltó típus elérhető. Az Invertek például az Optidrive E3 sorozatot kínálja minden ipari alkalmazáshoz IP20 és IP66 védettséggel, az Invertek P2-t, amely a kiváló teljesítmény és a könnyű használhatóság tökéletes kombinációja révén a legigényesebb alkalmazások megvalósítását is lehetővé teszi, valamint az Invertek ECO Optidrive frekvenciaváltócsaládot ventilátorokhoz és szivattyúkhoz.
A Siemens kisfeszültségű hajtások tökéletesen integrálhatóak az automatizálási rendszerekbe és megfelelnek a különböző dinamikai igényeknek. A nagyfokú rugalmasság, sokoldalú funkcionalitás és mérnöki megoldások révén minden szintet lefednek. Két fő termékcsoportot ajánlanak: a Sinamics V20-at, egy kompakt frekvenciaváltót egyszerű mozgások vezérléséhez, amelyet könnyű kezelés és energiatakarékos funkciók jellemeznek, valamint a Sinamics G120-at, a legkülönbözőbb feltételeknek megfelelő moduláris frekvenciaváltót.
A Delta Electronics, Ázsia egyik legnagyobb ipari elektronikai gyártó cége, amely az európai piacokon is már nagyon komoly hagyományokkal rendelkezik, megbízható, jó ár-érték arányú, széleskörűen alkalmazható termékeket kínál. Három fő termékcsoportjuk a Delta VFD-EL sorozat műszakilag igényes, de árérzékeny feladatokhoz, a Delta VFD-E sorozat állandó nyomatékigényű feladatokhoz, funkcióhoz rendelt bővítési lehetőségekkel és 500 lépéses PLC-vel, valamint a Delta VFD-C2000 sorozat komplex, nagyteljesítményű, nagy dinamikájú hajtásokhoz.
A frekvenciaváltók könnyen szerelhetőek, gyakran gyári tömszelencések, így erről sem kell a szerelőnek gondoskodnia. A kijelzőn lévő QR kódot a telefonok könnyen olvassák, megkönnyítve a paraméterezést és a beállítást.
Gyártási Minőség, Szolgáltatások és Szakértelem
A csigahajtóműves villanymotorok és a hozzájuk tartozó alkatrészek esetében a minőség és a megbízhatóság kulcsfontosságú. A gyártás során alkalmazott minőségbiztosítási rendszer garantálja a forgalmazott csigahajtóművek magas minőségét és hosszú élettartamát. A megbízható gyártók szigorúan bevezetik a minőségirányítási rendszereket, például az ISO9001-et, hogy biztosítsák az egyes motorok magas minőségét.
Összeszerelés és Kompatibilitás
Szakértő műhelyekben, nagy szakértelemmel rendelkező szerelők az igényeknek megfelelő villanymotoros hajtóműveket állítják össze. Gyakorlatilag korlátlan mennyiségben és termékvariációban kérhető az összeszerelés, akár ATEX kivitelben is, figyelembe véve a robbanásveszélyes környezetekre vonatkozó szigorú előírásokat. Az ATEX előírása szerint a nem villamos berendezésekre, így a hajtóművekre és a tengelykapcsolókra is érvényes a jogszabály.
A tökéletes termékkompatibilitás garantálása érdekében az ideális hajtómű+villanymotor kombinációkat állítják össze. Az összeszerelést gyakran tesztelik, annak érdekében, hogy a végeredmény kifogástalan legyen, és az átvételt követően azonnal a gyártásba illeszthető legyen. A világszínvonalú Motovario hajtóműgyártó cégtől elnyert MAC minősítés, például egy Motovario Összeszerelő Központ esetében, azt jelenti, hogy minden összeszerelést a legmagasabb szabványoknak megfelelően, saját műhelyben végeznek.
Kiszolgálás és Garancia
A gyors kiszolgálás érdekében a csigahajtóműveket raktárról szállítják, komplett, illetve szerelhető (építőkocka) kivitelben. A hajtóművek összeszerelésére akkor is csak néhány napot kell várni, ha nagy darabszámban rendelik. A garancia is fontos szempont, például a Motovario hajtóművekre gyakran 24 hónap garanciát adnak.
Villanymotor Javítás és Felújítás
A szolgáltatási kínálat kiszélesítése keretében villamos motor javításával, felújításával is állnak rendelkezésre, vállalva villamos motorok teljes körű javítását.
A holtjáték (backlash) jelentősége
A holtjáték, vagy angolul "backlash", alapvető fontosságú a csigahajtóművek működésében. Igen, a csigahajtóműben lévő turbinának és csigának holtjátékra van szüksége. A holtjáték megléte segít elkerülni a fogaskerekek közötti beragadást, és csökkenti a súrlódást működés közben, miközben megakadályozza a túlmelegedést és a túlzott kopást. Ha a holtjáték nem elegendő, az a hajtómű letapadását, növeli a súrlódást, sőt túlmelegedési problémákat is okozhat. A gyártók több mint tíz éves gyártási tapasztalatukkal és fejlett berendezéstechnológiájukkal képesek optimális holtjáték-konstrukciót biztosítani csigahajtóműves motorokhoz.
A Megfelelő Csigahajtóműves Motor Kiválasztása
A megfelelő csigahajtómű és csigamotor gyártó kiválasztása kritikus fontosságú a termék teljesítményének és megbízhatóságának biztosítása érdekében. A megbízható gyártók szigorúan bevezetik a minőségirányítási rendszert, például az ISO9001-et, hogy biztosítsák az egyes motorok magas minőségét. Emellett fontos, hogy a gyártók képesek legyenek testreszabott megoldásokat kínálni, mivel egyes speciális alkalmazásokban előfordulhat, hogy a szabványosított termékek nem felelnek meg az igényeknek.
A csigahajtóművek azonos méretűek sok piacon lévő hajtóművel, úgy mint az NMRV, CM, PCM, VP, stb., ami megkönnyíti a cserét és a kompatibilitást. Az alábbi webáruházakban lehetőség van hajtóművet választani teljesítmény és fordulatszám alapján, biztosítva, hogy minden felhasználó megtalálja a számára ideális megoldást.
