Egyoldalas Hidraulika Munkahengerek: Az Energiaátalakítás Alapjai és Alkalmazásai

A hidraulika munkahengerek a modern gépek, különösen a traktorok és egyéb munkagépek elengedhetetlen részei, amelyek a folyadéknyomást mechanikai mozgássá alakítják. Ezek a speciális energiaátalakító eszközök a bennük áramló közeg (leggyakrabban hidraulikaolaj) nyomási energiáját egyenesvonalú, vagy éppen szükség esetén forgó mozgássá alakítják át. A hidraulikus munkahenger tehát hidraulikus energiát alakít át mechanikaivá, egyenes vonalú mozgást létrehozva, ezért lineáris motorként is felfogható.

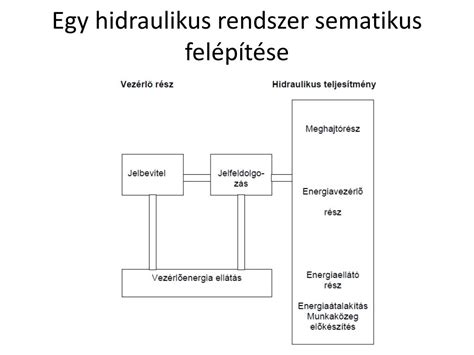

A Hidraulika Rendszerek Alapjai

A hidraulikus rendszereket két fő típusra bonthatjuk:

• Hidrosztatikus rendszerek: Ezek a rendszerek a folyadék nyomási energiáját alakítják át mechanikai energiává. Ez a leggyakoribb típus a munkahengerek esetében.
• Hidrodinamikus rendszerek: Ezekben a rendszerekben a folyadék mozgási energiája alakul át a turbinában mechanikai energiává.

A hidraulika-rendszerek szerkezeti egységei közé tartoznak a szivattyúk, motorok és csapágyak. Az F1 erő így az A2 felületre hat és p2 folyadéknyomást hoz létre.

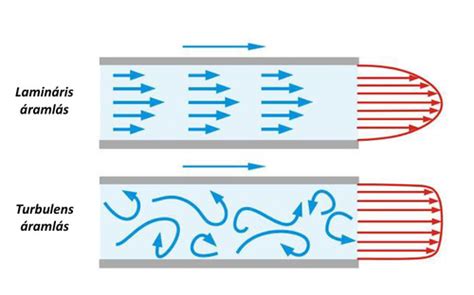

Az Áramlás Karakterisztikái: Lamináris és Turbulens

A munkafolyadék áramlását két alapvető típusba sorolhatjuk:

• Lamináris áramlás: Lamináris áramláskor a csőben lévő folyadék rendezett hengeres rétegben mozog. Ekkor a belső folyadékrészecskék sebessége nagyobb, mint a külsőké.
• Turbulens áramlás (örvényes): A munkafolyadék áramlási sebességének növekedésekor, egy meghatározott sebességtől kezdve (kritikus sebesség) a részecskék már nem rendezett rétegben mozognak tovább. A csőközeli részecskék oldalra törekednek. A részecskék ekkor egymásra hatnak, egymást hátráltatják, és örvény keletkezik; az áramlás turbulens lesz. Emiatt a főáram energiaveszteséget szenved. A sima csőben kialakuló áramlásfajta meghatározását a Reynolds-féle szám (Re) teszi lehetővé.

A Hidraulikus Munkahengerek Típusai

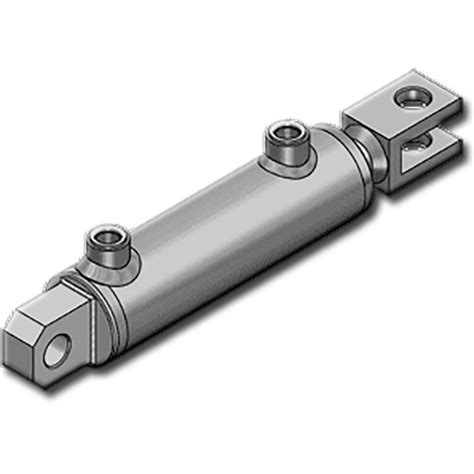

A hidraulikus hengereknél két alaptípust különböztetünk meg: egyszeres és kettős működésű hengereket.

Egyszeres Működésű Munkahengerek

Az egyszeres működésű hengernek egy csatlakozónyílása van, azaz csak az egyik munkatérre hathat a folyadék nyomása. A visszafutást ezeknél a hengereknél vagy külső erő - ezt a rajzon nyitott fedél jelöli - vagy rugó hozza létre. A rugót a rajzjelbe belerajzolják. Ezek a hengerek nagy radiális és egyoldalas axiális terheléseket is képesek felvenni.

Kettős Működésű Munkahengerek

A kettős működésű hengereknek két csatlakozónyílása van. Ezeken keresztül történik a hengertér elárasztása a nyomófolyadékkal.

• Egyoldali dugattyúrúddal: Egyoldali dugattyúrúddal rendelkező kettős működésű henger azt jelenti, hogy a dugattyúfelület nagyobb, mint a dugattyú gyűrűfelülete.
• Kétoldali dugattyúrudas (átmenő dugattyúrúd) hengerek: Ezeknél a felületek egyforma nagyok.
• Differenciálhengerek: Ezeket a dugattyúrúdra rajzolt két vonallal különböztetjük meg. A felületviszony szokásosan 2:1.
• Kettős működésű teleszkópos hengerek: Ezeket hasonlóan jelöljük, mint az egyszeres működésűeket, az egymásba helyezett dugattyúkkal.
• Véghelyzet fékezésű kettős működésű hengerek: Ezeket a henger jelébe rajzolt kis téglalap jelöli.

Útváltók és Vezérlés a Hidraulikus Rendszerekben

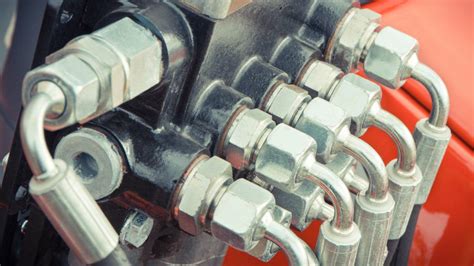

Az útszelepek a hidraulikus berendezésben a folyadék átfolyási útját megváltoztatják, nyitják vagy zárják. Ezekkel vezérelhető a munkavégző elem mozgásiránya és megállítása. Az útszelep ábrázolása DIN ISO 1219 szerinti. Az útszelepek jelölésére különféle előírások érvényesek, amelyek meghatározzák a működési helyzetek ábrázolását, az irányok jelölését, a csatlakozásokat.

Szelepek és Működési Helyzetek

A nyomásirányítókat négyzettel ábrázolják, ahol az átfolyás irányát nyíl mutatja. A szelep csatlakozónyílásait P-vel (nyomóág) és T-vel (tartályág) vagy A-val és B-vel (munkavezetékek) jelölik. A négyzetben levő nyíl megmutatja, hogy a szelep a nyugalmi helyzetben zárva vagy nyitva van-e.

Minden egyes működési helyzet egy-egy négyzetben van ábrázolva. Az irányokat, az átfolyási utakat nyíllal jelölik. A zárt csatlakozásokat keresztirányú vonalkával jelölik. A megnevezésben a törtszám számlálója a szelep csatlakozópontok számát, míg a nevező a szelep állásainak számát adja meg.

A résolaj-csatlakozásokat szaggatott vonallal jelölik, és a jelölésük is különbözik a vezérlőcsatlakozásokétól (L). Működési helyzeteket általában a, b …-vel jelölik balról jobbra, és a 3 állású szelepeknél az alaphelyzet 0 (nem szabványos) vagy 1, 2 balról jobbra (az alaphelyzet itt is 0).

A mágnesszelep teljes jelképét a szelepjelkép és a működtető együttes jelképe adja meg. Külön jelölési előírások vonatkoznak a külső erős, a rugós visszatérítésre, az egyoldali és a kétoldali dugattyúrudas kivezetésre, az egy-, illetve kétoldali véghelyzetes fékezésre, továbbá a nyitó- és záróérintkezőkre, a különböző relékre.

Alkalmazási Területek és Alkatrészek

A hidraulikus munkahengerek széles körben alkalmazhatók:

• Telepített ipari berendezések: Gyártósorok, emelőberendezések, prések.
• Mobil berendezések: Járművek, munkagépek, például traktorok, földmunkagépek, targoncák.
• Különleges alkalmazások: Repülőgépek, hajók, robotika.

A hidraulika munkahengerek és alkatrészeik Piactér hirdetési rovatban ehhez a traktorok működtetésénél is kritikus fontosságú részegységhez találhatunk új és használt alkatrészeket. Például, az ORIGINAL típusú termék 29193 cikkszámon érhető el.

Az MTZ Munkahenger komplett C-100 új tip. is elérhető. Villás Hidraulikus henger (lyukal 25-ös rögzítéshez) különböző löketekkel kapható:

• 50/30-100mm: 93,00 EURÓ
• 50/30-150mm: 99,00 EURÓ

Továbbá, a 13865 - HIDRAULIKUS FÜGGESZTŐKAR - 4 KAT. 115 / 50-250 (180-380 LE) (45,2 mm) ára 558,00 EUR, ami tartalmazza az ÁFÁT. Az alkatrészeket utánvételkor vagy pro-forma számlával lehet fizetni, és GLS gyors postával küldik az árut.

Az alkalmazási területeken belül a munkahengerek különböző környezetekben működnek: zárt környezetben zsírral és olajjal, keréktengelyekben, hajtóművekben, axiális dugattyús szivattyúkban, bolygóműves hajtóművekben és a hátsó kerék lengőkarjaiban. Fontos megjegyezni, hogy például a 20"-es gumiabroncsot télen és nehéz terepen kell használni, ami szintén hidraulikus rendszerekkel vezérelt járművekre utal.
