Bevezetés
A villanyszerelési munkák és az elektromos hálózatok tervezése, kivitelezése, valamint karbantartása számos kihívással jár, legyen szó akár egy egyszerű rádióantenna építéséről, akár komplex villámvédelmi rendszerek telepítéséről. A rézdrót, mint alapvető anyag, gyakran a legtöbb építkezésen vagy felújításon megmarad, ám eltűnése - ahogy egy sógor esetében is előfordult - már elsőre is jelezheti a problémák sokféleségét, melyek az áramellátás és az adatátvitel területén felmerülhetnek. Ez a cikk a laikusok számára is érthető módon, de a szakemberek számára is releváns részletekkel tárja fel az elektromos hálózatok bonyolult világát, különös tekintettel a túlfeszültség-védelemre, a kábelezésre és a szerelési gyakorlatokra.
A rézdrót sokoldalú felhasználása és hiánya
A rézdrót, az elektromos vezetékek egyik legfontosabb alkotóeleme, rendkívül sokoldalúan felhasználható. Nem véletlen, hogy gyakran marad belőle a legtöbb egy-egy projekt után. Ahogy a bevezetőben említett eset is mutatja, még egy „eltűnt” rézdrót is inspirálhatja az embert, hogy kreatív megoldásokat találjon: „Csináltam is belőle rádióantennát: behúztam vagy 10 métert a gyengeáramú védőcsövembe.” Ez a példa jól illusztrálja, hogy a rézdrót nem csupán az energia továbbítására szolgál, hanem jelátvitelre is alkalmas. A rádióamatőrök és a távközlési szakemberek számára a réz drót alapvető fontosságú az antennák, a transzformátorok és más elektronikus eszközök építésében.
A réz kiváló elektromos vezető képessége miatt ideális választás. Magas vezetőképessége lehetővé teszi, hogy az elektromos áram minimális veszteséggel jusson el a fogyasztókhoz. Ezenkívül jó hővezető, ami segít elvezetni a hőt az elektromos alkatrészekből, megakadályozva a túlmelegedést.
Vezetékjelölések és szabványok
A villanyszerelési munkák során a biztonság és a funkcionalitás alapja a szabványok betartása, különösen a vezetékek színjelöléseit illetően. "Tulképp bármit használhatsz, ha a végén fekete szigszalaggal megjelölöd, hogy fázis." Ez a megjegyzés rávilágít arra, hogy bár a gyakorlatban néha előfordulhatnak egyedi megoldások, a szabványos jelölések betartása kulcsfontosságú. A hivatalos szabványok - mint például a kék (nullavezető), sárga-zöld (védőföld), piros (fázis) és szürke (fázis) - nem véletlenül alakultak ki. Ezek a színek nemzetközileg elfogadottak, és segítenek a hibák elkerülésében, különösen bonyolult rendszerek esetében.
A szabványos színjelölések segítik a szerelőket abban, hogy gyorsan és biztonságosan azonosítsák a különböző vezetékfunkciókat. Egy olyan környezetben, ahol sok kapcsolt vezeték van, mint például egy kapcsolószekrényben, a következetes színjelölés rendkívül praktikus. Ha minden vezeték egyforma fekete lenne, az könnyen zavart okozhatna, és növelné a hibalehetőségek kockázatát. „…mondjuk a szabványos kék, sárga-zöld, piros, szürke színjelöléseket talán nem kötném fázisra jelölve sem, de egy lila, zöld, fehér, akármi az szerintem bőven belefér.” Ez a gondolatmenet azt sugallja, hogy míg a kritikus szabványokat szigorúan be kell tartani, addig bizonyos kevésbé kritikus alkalmazásoknál - mint például egy kiegészítő vezeték belső jelölése - megengedőbbek lehetünk, amennyiben a funkció egyértelműen azonosítható. Azonban az ilyen egyedi megoldások alkalmazása során is fontos a dokumentálás, hogy a későbbi karbantartási vagy hibaelhárítási munkák során ne merüljenek fel problémák.
A helytelen vagy inkonzisztens vezetékjelölések nemcsak a szerelés során, hanem később is súlyos problémákat okozhatnak, például elektromos tűz keletkezését vagy áramütést. Ezért a szabványok betartása nem csupán ajánlott, hanem kötelező is a biztonságos villamos hálózat kialakításához.
Hálózati kábelek: UTP, FTP és koax

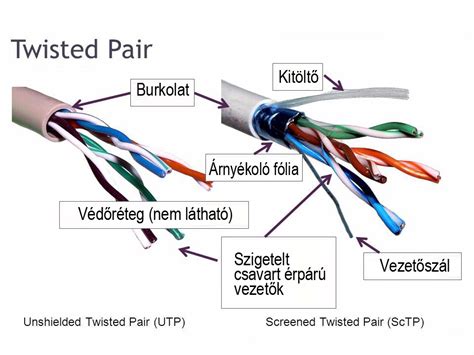

Az adatátvitel világában az UTP (Unshielded Twisted Pair) és az FTP (Foiled Twisted Pair) kábelek, valamint a koaxiális kábelek kulcsfontosságú szerepet játszanak. „Az UTP bekötést nem szándékozod kijavítani? Mert mint már írtam, úgy rossz, ahogy van.” Ez a hozzászólás rávilágít arra, hogy a kábelek helyes bekötése elengedhetetlen a megfelelő működéshez. Az UTP kábelek árnyékolatlanak, és a bennük lévő érpárok sodrása biztosítja az elektromágneses interferencia (EMI) elleni védelmet. Az FTP kábelek ezen felül egy árnyékoló fóliával is rendelkeznek, amely további védelmet nyújt az interferencia ellen, különösen zajos környezetben.
„Az FTP az UTP kábel akar lenni ugye?” - ez a kérdés is mutatja, hogy sokak számára nem teljesen világos a két kábeltípus közötti különbség. Az FTP egy UTP kábel, amelyhez árnyékolást adtak. Az árnyékolás a zajos környezetekben, például elektromos motorok közelében vagy hosszú függőleges szakaszokon, ahol villámcsapás okozta indukció jelentős lehet, különösen fontos. „Függőlegesen inkább FTP kábelt húzzál. És gondoskodj róla, hogy az árnyékolás be is legyen kötve (lehetőleg fixen PE-n, vagy EPH-n).” Ez az instrukció kritikus, mivel a függőlegesen futó kábelek nagyobb felületet kínálnak az elektromágneses mezőknek, és ha egy villámcsapás a közelben érkezik, komoly károkat okozhatnak az eszközökben.
A koaxiális kábelek (koax) szintén árnyékoltak, és elsősorban televíziós jelátvitelre vagy nagyfrekvenciás jelek továbbítására használják. „a tv koaxnak nem fáj? az meg több, mint 5 metert megy. vagy ott azert van az arnyekolas?” A koax kábelek árnyékolása megvédi a jelet a külső interferenciától, és minimalizálja a jelveszteséget, így hosszabb távolságokon is megbízhatóan működnek. Fontos megjegyezni, hogy bár az árnyékolás megvédi a jelet, a túlfeszültség ellen nem mindig nyújt teljes védelmet, különösen extrém esetekben.
A megfelelő kábel kiválasztása és bekötése alapvető fontosságú a hálózat stabilitása és a csatlakoztatott eszközök védelme szempontjából. A „pe” (védőföld) és „eph” (egyenlő potenciálra hozó hálózat) fogalmak a biztonságos földeléshez kapcsolódnak, amelyek elengedhetetlenek a villámvédelem és az elektromos biztonság szempontjából.
Villanyszerelési kihívások és megoldások
A villanyszerelés sokrétű szakma, amely állandó fejlődést és naprakész tudást igényel. A cikkben felmerülő viták és kérdések jól mutatják a szakmabeliek mindennapi kihívásait. Az egyik gyakori téma az árképzés. „Nemcsak a kezdőknek okoz gondot az árképzés, és nemcsak a kezdők nem tudják/akarják megvenni a drága szoftvereket.” Az árképzés nemcsak a szolgáltatóknak, hanem a megrendelőknek is fejtörést okoz, és a piaci versenyben való helytálláshoz elengedhetetlen a reális árazás.
RJ45 CSATLAKOZÓ SZETELÉSE UTP, FTP, LAN, PATCH, ETHERNET, CAT5, STRUKTÚRÁLT HÁLÓZAT...
A szakmai fórumok, mint amilyen a cikkben is említett, fontos szerepet játszanak a tudásmegosztásban és a problémák megvitatásában. „Jók a hozzászólásaid de sokszor lenéző vagy másokkal. A hozzászólásaim azért nem olyan sűrűek mivel ha visszapörgetsz általában azokra a kérdésekre válaszolok amikre nagy a csend.” Ez a megjegyzés rávilágít a kommunikáció fontosságára és a szakmai udvariasság szükségességére. Az építő jellegű párbeszéd elősegíti a tudás elterjedését, míg a lenéző hangnem inkább visszatartja az embereket a kérdésfeltevéstől és a tapasztalatcserétől.
A folyamatos tanulás és fejlődés elengedhetetlen. „Rengeteg olyan dolgon dolgozom amit fel szeretnék tenni az oldalamra mint Pl azok a táblázatok, UTP bekötés Fi relé.. amit ezen a fórumon ezerszer elcsépeltünk…olyan témákat keresek amiket ha beütöd a keresőbe nem igazán találsz értelmes választ,pl. rengeteg kezdő vállalkozónak okoz gondot az árképzés, viszont sokan nem tudnak megfizetni egy drága szoftvert ezért gondoltam, hogy vesződőm vele, több száz órán keresztül szerkesztgettem ezeket a táblázatokat és még rengeteg egyéb hasznos infót szeretnék feltenni.” Ez a hozzáállás példaértékű, hiszen a szakmai anyagok gyűjtése és megosztása segíti a kezdőket és a tapasztaltabbakat egyaránt. Az ilyen jellegű kezdeményezések hozzájárulnak a szakma színvonalának emeléséhez és a közösségi tudásbázis bővítéséhez.
Túlfeszültség-védelem és villámhárítás
A túlfeszültség-védelem létfontosságú az elektromos eszközök és a teljes hálózat biztonsága szempontjából. A villámcsapások és más hálózati anomáliák súlyos károkat okozhatnak, ezért elengedhetetlen a megfelelő védelem kiépítése. „A D-s túlfeszlevezetős elosztóm három akkorát csattant, hogy öröm volt hallgatni. A TV, a DVD, az erősítő megmaradt. A monitor is. Meg a RAM-ok is. A többi nem…” Ez a személyes tapasztalat rávilágít arra, hogy a túlfeszültség-levezetők képesek megvédeni az érzékeny elektronikát, még extrém körülmények között is. Azonban a hatékonyságuk függ a típusuktól, a telepítésüktől és a hálózati topológiától.

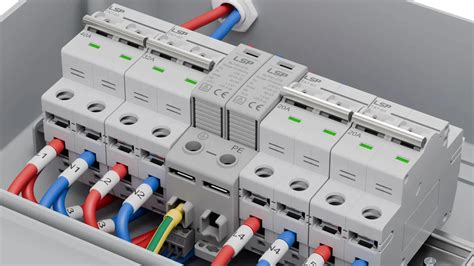

A túlfeszültség-védelmi fokozatok
A túlfeszültség-védelem általában több fokozatból áll, amelyeket "B", "C" és "D" osztályú védelmeknek neveznek.
- B osztályú védelem: Ez az első fokozat, amelyet a főelosztóba, az óra mellé telepítenek. Feladata a közvetlen villámcsapásból és a távoli villámcsapásokból származó nagy energiájú túlfeszültségek levezetése. „Az óra mellé kell tenni a B-t, és az elosztódba a C-t.” A B osztályú védelemnek ellenállónak kell lennie a nagy áramokkal szemben, gyakran 80-120A NH00-s biztosítékkal védik. Fontos a megfelelő keresztmetszetű vezetékek használata. „Nem szabad elfeledni, hogy a betápkábelnél nem kell nagyobb keresztmetszettel szerelni.”
- C osztályú védelem: Ez a második fokozat, amelyet az al-elosztókba vagy a védendő berendezésekhez közelebb telepítenek. Feladata a B osztályú védelem által nem teljesen levezetett, vagy a hálózaton belüli kapcsolási túlfeszültségek további csillapítása. „A C-nek már nem kell külön 120kA-es védelem, annak egy 10-15kA-es, az adott helyre választott kismegszakító is megteszi.”
- D osztályú védelem: Ez a harmadik fokozat, amely közvetlenül az érzékeny fogyasztókat védi (pl. számítógépek, televíziók). Ezek általában elosztóba épített túlfeszültség-védők. „Az APC Surge Arrest E20 vagy E25 pl. ilyen.” Fontos, hogy a D osztályú védelem legalább 12kA-es legyen fázisonként, nem pedig a marketingcélú, összeadott 70kA-es érték, ami félrevezető lehet.
A fokozatok közötti távolság jelentősége
A túlfeszültség-védelmi fokozatok közötti távolság kritikus a hatékony működéshez. „A két fokozat között minimum 6, de inkább 10m kábeltávolságnak kell lennie a B és C között.” Ennek az az oka, hogy a feszültségesés biztosításához és az indukció csillapításához szükség van a kábelhosszra. Ha a távolság túl kicsi, a magasabb fokozat nem tudja megfelelően ellátni a feladatát, és a túlfeszültség áthaladhat a rendszeren, károsítva az érzékenyebb alacsonyabb fokozatokat és a végberendezéseket. „Olyan csak a mesében van, hogy B és C fokozat egybe van építve. Ez lehetséges, csak nem fog működni.” Ez a megjegyzés rávilágít arra, hogy a kombinált eszközök, bár léteznek, nem mindig nyújtanak megfelelő védelmet, mivel a fizika törvényei megkövetelik a távolságot a fokozatok között.
Egyéb bejövő kábelek védelme
Fontos, hogy ne csak az elektromos hálózatra gondoljunk a túlfeszültség-védelem tervezésekor. „A túlfeszvédelemből nem illik kifelejteni a többi bejövő kábelt sem! (telefon, kábelTV, stb…)” A telefonvonalak, kábelTV-kábelek és antenna vezetékek is bevezetik a túlfeszültséget az épületbe, ezért ezeket is védeni kell. „Ha van a tetőn antenna, az külön "állatfaj".” Az antennáknál különösen fontos a B osztályú védelem, mivel ezek közvetlenül ki vannak téve a villámcsapásnak. „Egy csomó helyen az antennához tartozó berendezések áramellátását kötelezően B osztályú túlfeszvédővel láttatok el, hogy az onnan a főelosztó felé bejövő találatot az fogja meg a legfelső emeleten, ha netán bejönne valami, legalább a többi fogyasztó élje túl.”
Villámvédelmi felülvizsgálat
A villámvédelmi rendszerek rendszeres felülvizsgálata elengedhetetlen a hatékonyság fenntartásához. „Legkésőbb 9 évente kellene villámvédelmi felülvizsgálat.” A felülvizsgálatok során ellenőrzik a rendszer épségét, a földelések hatékonyságát, és az esetleges károsodásokat. A hiányos vagy elavult villámvédelem nemcsak a berendezéseket veszélyezteti, hanem az épület biztonságát is. Azonban még a legjobban kiépített rendszer sem nyújt 100%-os védelmet, mivel vannak olyan "épelméjű" módon kivédhetetlen helyzetek. „Ezért "csak" 98%-os a túlfeszvédelem hatásfoka, mert vannak olyan helyzetek, amit "épelméjű" módon nem lehet kivédeni.”
Építési megoldások és kábelfektetés
A kábelek elvezetése és a szerelési módok szintén alapvető fontosságúak a hálózati stabilitás és az esztétika szempontjából. A tetőtér-beépítéses házakban különösen oda kell figyelni a kábelek elhelyezésére. „Tetőtér-beépítéses házban szeretnék a földszinti nappali és a padlástér között elhelyezni egy utp kábelt ugy, hogy ujrahuzhato legyen (mondjuk egy koaxot melle tenni kesobb, vagy ilyesmi), es ne kelljen a tetoteri szobakat bolygatni.” Ez a kihívás gyakori, és olyan megoldásokat igényel, amelyek lehetővé teszik a későbbi bővítést vagy karbantartást.
A falon kívüli kábelcsatornák esztétikailag kevésbé vonzóak lehetnek, de bizonyos esetekben praktikus megoldást jelenthetnek, különösen, ha az esztétika nem prioritás. „Szoktak olyat csinalni, hogy a csatorna kimegy falon kivulre, es ott megy fol a padlasig? (esztetikai megfontolas nem jatszik, meglenne a helye)” Fontos, hogy a falon kívüli csatornák is megfelelő védelmet biztosítsanak a kábeleknek az időjárási viszontagságok és a mechanikai sérülések ellen.
A falazható, bordás gégecső-szerű anyagok (pl. porszívó-gépre hasonlító) kiválóan alkalmasak falba süllyesztett kábelek elhelyezésére. Ezek megvédik a kábeleket a sérülésektől, és lehetővé teszik a későbbi cserét vagy bővítést. „Láttam valami porszívó-gegecso-szeru bordas cuccot - azt lehet falazni is?” Ezek a védőcsövek különösen hasznosak ott, ahol a kábeleket védeni kell a mechanikai behatásoktól, vagy ahol a későbbiekben változásokra lehet számítani a hálózatban.
Vállalkozói szempontok és mérőeszközök
A villanyszerelési szakma nemcsak technikai tudást, hanem üzleti érzéket is igényel. Az árképzés, a marketing és a megfelelő eszközök kiválasztása mind hozzájárulnak a sikeres vállalkozáshoz. „Mintha mindig is az óradíjakat, a megoldásokat firtattad volna, olyan jóféle vállalkozós/bizniszelős szemmel, ki mit/mennyiért, Te mennyiért, miképpen.” Ez a megjegyzés rávilágít arra, hogy a szakmai fórumokon gyakran felmerülnek az üzleti szempontok is, ami természetes, hiszen a villanyszerelők vállalkozóként működnek.

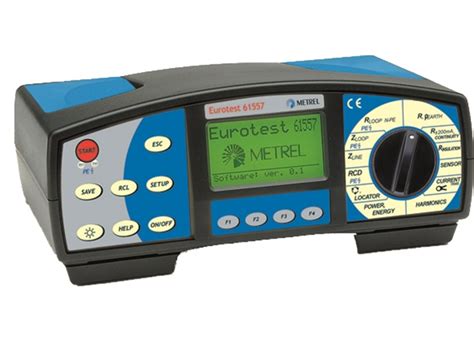

A megfelelő mérőműszerek elengedhetetlenek a pontos és biztonságos munkavégzéshez. Az Eurotest 61557 egy ilyen eszköz, amelyet sok szakember ajánl. „SzVSz, megéri Eurotest 61557-et inkább megvenni, sokkal jobban kihasználható, mindent tud, amire szükség lehet ÉV mérésen belül, bővíthető a készlet.” A mérések - mint például a hurokimpedancia mérés vagy a Fi relé vizsgálata - kulcsfontosságúak a hálózat állapotának felméréséhez és a hibák azonosításához. A modern mérőműszerek, bár drágák lehetnek, hosszú távon megtérülnek a precíz munkavégzés és a hibák elkerülése révén.
„A dolog nagyon egyszerű. Kell egy mágneszáras cucc (N.O. mágneszárral, hogy a tűzoltó se kössön bele). Egy kézi jelzésadóból kioldót építeni, rá egy 150db-s szirénát. Tűz esetén senkit sem érdekel, hogy vinnyog, amúgy meg azonnal lebukik, aki kimegy.” Ez a leírás egy vésznyitó rendszer kialakítására vonatkozik, amely a biztonsági rendszerek tervezésének egy másik aspektusa. A vésznyitók, tűzjelzők és riasztórendszerek telepítése szintén a villanyszerelők feladata lehet, és ezek tervezésénél is figyelembe kell venni a vonatkozó szabványokat és előírásokat.
A biztosítók szerepe és a károk kezelése
A túlfeszültség okozta károk kezelésében a biztosítók is fontos szerepet játszanak. „Jelenleg a biztosítási károk 30%-át teszi ki a túlfeszültség (kárértékben).” Ez a statisztika aláhúzza a túlfeszültség-védelem gazdasági jelentőségét. Egy jól megépített túlfeszültség-védelmi rendszerrel jelentősen csökkenthetők a károk, és ezzel a biztosítási kifizetések is. „Jól megépített túlfeszvédő 98%-os védelemet tud nyújtani. Én a biztosítók helyében ezt értékelném…”
A biztosítók által kínált kártérítések és a védelmi eszközök beszerzési költségeinek viszonya is gyakran téma. „Pláne, hogy mondjuk az E25 asszem 35000EUR, és mondjuk betenném szívesen egy családi házba, ahol a ház előtt álló 0.4kV-os villanyoszlopba jövő találattól tuti robban a kis ketyere. Lehet, hogy kifizetik, de az elosztót is, és a készüléket is be kell vinni hozzájuk, ami ugye elég messze szokott lenni :-), és a szállítást nem fizetik ki.” Ez a gyakorlati példa azt mutatja, hogy a kártérítés folyamata időigényes és járulékos költségekkel járhat, még akkor is, ha az eszköz garantáltan védett. Ezért a megelőzés, azaz a megfelelő túlfeszültség-védelem kiépítése a legcélszerűbb megoldás.
A biztosítók egyre inkább felismerik a túlfeszültség-védelem fontosságát, és egyes esetekben kedvezményeket adhatnak a jól védett ingatlanok tulajdonosainak. Azonban a fogyasztóknak is proaktívnak kell lenniük, és tájékozódniuk kell a rendelkezésre álló védelmi lehetőségekről. „Persze lehet, hogy sosem tudja meg az ember, hogy mikor térült meg a túlfeszvédelem ára, mert teljes véglegez zárlatba "öngyilkoság" csak akkor megy a védelem, ha akkora találatot kap. Kisebbeknél semmi külső jele nem lesz a védelem működésének.” Ez a megállapítás is megerősíti, hogy a túlfeszültség-védelem egyfajta befektetés a biztonságba, amelynek előnyei nem mindig nyilvánvalóak azonnal, de hosszú távon megtérülhetnek a károk elkerülése révén.
