A Lánghegesztés és Lángvágás Alapjai: Útmutató Hobbi és Profi Felhasználóknak

A fémek megmunkálásának egyik legrégebbi és legelterjedtebb módszere a lánghegesztés, amely ömlesztő eljárásként a magas hőmérsékletű láng segítségével hoz létre tartós kötéseket. Ezen túlmenően a lánghegesztéshez kapcsolódó technológiák, mint a lángvágás, nélkülözhetetlenek számos ipari és barkács feladat elvégzéséhez. Ez a cikk alaposan körbejárja a lánghegesztés és lángvágás világát, bemutatva a berendezéseket, eljárásokat és biztonsági szempontokat, elsősorban hobbi felhasználóknak szánva, de a szakemberek számára is hasznos információkat nyújtva.

Az Ömlesztő Hegesztés Lánggal: A Lánghegesztés Alapjai

A lánghegesztés, hasonlóan a már tárgyalt ívhegesztéshez, ömlesztő hegesztési eljárás. A különbség abban rejlik, hogy itt nem az elektromos ív, hanem a magas hőmérsékletű láng olvasztja meg az anyagot. Ez az eljárás számos előnnyel bír, kezdve a mobilitással: a berendezések könnyen szállíthatók, akár egy gyár területén belül is, és nem igényelnek elektromos hálózatot. Ezáltal ideális megoldást kínálnak olyan helyszíneken is, ahol nincs kiépített áramforrás, például hétvégi telkeken vagy építkezéseken. Emellett a lánghegesztéssel igényes varratok készíthetők, és a kiegészítő eszközök sokoldalú felhasználást tesznek lehetővé.

A hegesztőpisztolyok, kiegészítő berendezések és szerelvények széles skálája biztosítja, hogy mindenki megtalálja a számára legmegfelelőbb összeállítást, legyen szó napi rendszerességű ipari használatról vagy csak alkalmi hobbi célú alkalmazásról. A piacon számos gyártó kínál lánghegesztő berendezéseket. A CFH cég például kimondottan a nem-ipari szintű lánghegesztő berendezések és tartozékok széles választékát nyújtja, melyek gyakran megtalálhatók nagy barkácsáruházakban. A Rothenberger termékei is nagy választékot kínálnak, kielégítve mind az időszakos munkákat végző ezermesterek, mind az ipari szinten dolgozó szakemberek igényeit. A különbség elsősorban a használt palackok méretében és a hegesztőpisztolyok teljesítményében mutatkozik.

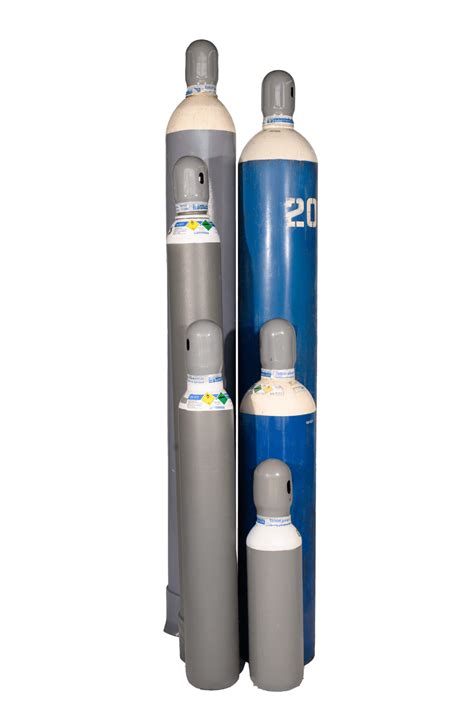

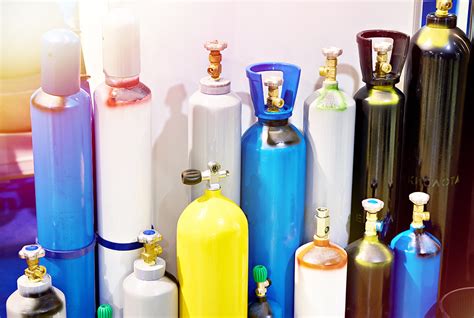

Kisebb, 2-5-10 kg-os gázpalackok vásárlása javasolt, amennyiben a berendezést csak évi pár alkalommal használjuk. Ezek alacsonyabb költséget jelentenek, könnyebben szállíthatók, és a töltésük sem terheli meg annyira a pénztárcát. A szerényebb teljesítményű hegesztőpisztolyok elsősorban házi felhasználásra, például fűtéscsövek hegesztésére alkalmasak, nem pedig egész napos használatra vagy vastag fémtárgyak megmunkálására.

A Láng Hője: Gázok és Berendezések a Lánghegesztéshez

Az összehegesztendő fémek megolvasztásához rendkívül magas hőmérsékletre van szükség, amelyet a lánghegesztés során éghető gázok elégetésével érünk el. A leggyakrabban alkalmazott gáz az acetilén (C2H2), amely levegővel elégetve körülbelül 2200 °C-os, tiszta oxigénnel pedig akár 3200 °C-os lánghőmérsékletet eredményez.

Az acetilén tárolása speciális körülményeket igényel, mivel erősen disszociáló gáz, ami azt jelenti, hogy 2 bar nyomás felett robbanásszerűen bomlik el. Ezért az acetilént vagy helyben fejlesztik, vagy palackozzák. A palackozott acetilént acetonban nyeletik el, majd egy porózus anyaggal itatják át. Ez a módszer megakadályozza, hogy a palackon belül nagyobb méretű üreg keletkezzen, mivel 10 bar felett az acetonban elnyeletett acetilén is robban, ha egy diónál nagyobb összefüggő térfogatot tölt ki. Az így előállított gázt „dissous-gáznak” nevezik.

Magyarországon több cég is foglalkozik ipari gázok, köztük hegesztéshez használt gázok forgalmazásával, mint például a Linde Gáz Magyarország Rt. és a Messer Hungarogáz Kft. Mindkét vállalat nagy tapasztalattal rendelkezik a hegesztés területén, és európai szinten is jelen vannak.

A gázreduktorok feladata a palackokban uralkodó magas nyomás csökkentése és szabályozhatóvá tétele. A lánghegesztés során az acetilén esetében általában 0,1-0,5 bar, az oxigénnél pedig 1-2,5 bar túlnyomást alkalmaznak. A reduktortól a hegesztőpisztolyig nyomásálló csövek vezetik a gázokat.

Biztonság Mindenekfelett: Lángvisszaégés-Gátlók és Védelmi Eszközök

A modern lánghegesztés elengedhetetlen biztonsági kellékei a lángvisszaégés-gátlók. Ezeket a berendezéseket több helyen is el lehet helyezni, például a hegesztőpisztoly és a cső közé, vagy a palackon lévő reduktor után. Fő céljuk a láng visszaégésének megakadályozása és az ebből fakadó balesetek elhárítása.

A láng visszafelé égése akkor következhet be, ha a gáz kiáramlási sebessége kisebb, mint az égés sebessége. Túl nagy kiáramlás esetén viszont a gáz elfújja a lángot. A visszaégéseket attól függően különböztetjük meg, hogy az égés meddig terjed vissza:

Lángviszszavágás: Ha a láng a pisztoly fejéig jut el. Ilyenkor intenzív, pattogó hang hallható, amit a gáz kiáramlási sebességének növelésével lehet megszüntetni.
Lángvisszacsapás: Ha a láng a keverőszárig ég vissza. Ez nem minden égőtípusnál lehetséges, de ahol előfordul, ott éles, sípoló hang kíséri. Ilyenkor pár másodpercünk van arra, hogy a palackon elzárjuk a reduktorok csapját, különben a keverőszár átéghet vagy átolvadhat.
Lángvisszaégés: Ha a láng a csővezetékbe is eljut.

A személyi védőfelszerelések használata kiemelten fontos. Ez magában foglalja a megfelelő védőszemüveget (megfelelő szűrésű), a hőálló kesztyűket és ruházatot, valamint a lábbelit. Ezek megvédenek a hőtől, a szikráktól és az esetleges fröccsenő olvadt fémtől.

A Hegesztőpisztolyok Két Alaptípusa

A lánghegesztés hallatán legelőször a hegesztőpisztolyok jutnak eszünkbe. Két alapvető típusukat különböztetjük meg:

Kisnyomású (injektoros) hegesztőpisztoly: Ebben az éghető gáz kis nyomással kerül a pisztoly szárába, és a nagyobb nyomású oxigén „ragadja magával” az injektorban. A két gáz a fej mögötti csőben keveredik egymással. A gázmennyiség változtatását az égőfejek cseréjével lehet biztosítani.
Nagynyomású (keverőkamrás) hegesztőpisztoly: Ezt akkor használjuk, ha magas, 1-1,5 bar-os égőgáz áll rendelkezésünkre. Ebben az esetben az égőgáz és az oxigén egy keverőtérben találkoznak, és innen haladnak tovább a fej irányába. A nagynyomású égők stabilabb keverék-összetételt biztosítanak, de csak nagy nyomású acetilén esetén használhatók hatékonyan.

Acetilén fáklya: Beállítás és használat

A Láng Típusai: Oxidáló, Redukáló és Semleges Láng

Az acetilén levegőben elégetve kormozva, egyenetlen, nagy lánggal ég. Tiszta oxigénben elégetve viszont intenzív, határozott körvonalú, magas hőmérsékletű szúrólángot kapunk. A lángot szabad szemmel (megfelelő szűrésű védőszemüveg mögül!) több részre bonthatjuk: a terjedelmesebb, alacsonyabb hőmérsékletű lángrész a másodlagos (szekunder) láng, a lángmag pedig a számunkra leginkább hasznos primer láng, amely elérheti a 3000-3200 °C-ot is.

Az égőgáz vagy az oxigén szabályozásával különböző lángtípusokat hozhatunk létre:

Oxidáló láng: Oxigénben dús lángot csak a sárgaréz hegesztéséhez használunk. Acélok esetében az oxigén be diffundálhat a varratba és gyengítheti azt.
Redukáló (karbonképző) láng: Az öntöttvasak lánghegesztésénél használatos. Előnye, hogy a magas karbontartalmú acélból kevesebb szén ég ki, mint semleges vagy oxidáló láng használata esetén.
Semleges láng: Ez a leggyakrabban használt lángtípus. Legeyszerűbben úgy érhetjük el, hogy a lángot acetilénben dússá tesszük, majd az oxigén finom adagolásával elérjük, hogy a lángmag éles határvonalai előtűnjenek. Semleges lánggal hegeszthető az acélok nagy része, a színesfémek, az alumínium és ötvözetei (ez utóbbiakhoz az oxidréteg eltávolítása további előkészületeket és/vagy speciális hegesztőpálcát igényel).

A lánghegesztés során beszélhetünk kemény és lágy lángról is. Kemény lángot akkor kapunk, ha nagy a gázkeverék kiáramlási sebessége, kis sebesség mellett pedig lágyat.

A Hegesztés Művészete: Technikák és Eljárások

A lánghegesztés gyakorlatot és gyakorlást igényel. A láng begyújtása után finoman adagolva az oxigént beállítjuk az anyagunkhoz a megfelelő lángösszetételt. A hegesztés történhet hozaganyaggal vagy anélkül. A hozaganyagnak - hasonlóan a bevonatos elektródákhoz - az alapfémhez kell hasonlítania a legjobb mechanikai tulajdonságok elérése érdekében. Figyelembe kell vennünk az esetleges későbbi hőkezelés mértékét, valamint az égőgáz fajtáját is.

A megfelelőre beszabályozott láng magjának „csúcsát” 2-3 mm-re eltartva az alapfémtől, egy kis fémfürdőt hozunk létre. Ez annál gyorsabban alakul ki, minél keményebb a láng. Amennyiben a kiáramló gáz mennyisége nem elegendő a fémfürdő stabil fenntartásához, nagyobb átmérőjű égőfejet vagy keményebb lángot kell használni. A fémfürdő kialakulása után elkezdhetjük az alapanyag hegesztését, a hozaganyag adagolásával.

Két alapvető eljárás létezik: a balról-jobbra és a jobbról-balra hegesztés.

Balról-jobbra hegesztés: Ez az eljárás a vékonyabb lemezeknél gazdaságos. A pálca a bal, a hegesztőégő pedig a jobb kezünkben van (jobbkezesek esetén). A pálca halad elöl, mögötte pedig az alapfém síkjával kb. 60°-ot bezáró hegesztőpisztoly. Ebben az esetben a pálcát „mártogatással” olvasztjuk egybe a fémfürdővel. A pálca anyaga a lánggal szembe folyik, csökkentve a láng fúvóhatását.
Jobbról-balra hegesztés: Ez a vastagabb (>4 mm) lemezeknél gazdaságos. A pisztolyt laposabban, kb. 45°-ban tartjuk, és megvárjuk, amíg kialakul a jellegzetes „kulcslyuk” alakú fémtócsa. A hegesztőpálca ilyenkor a pisztoly mögött halad, és a gáz fúvóhatása teríti rá a pálca anyagát az ömledékre. Ez több hibalehetőséget is kiküszöböl, így például a varrat túl gyors dermedését, a bizonytalan kötést és átolvasztást.

A Lángvágás: Precíz Vágás Hővel

A lánghegesztésnél használt gázok és berendezések, különböző hegesztőpisztolyokkal és kiegészítőkkel kombinálva, számos célt szolgálhatnak. Ezek közül talán a leggyakrabban használt eljárás a lángvágás. Bár a manapság egyre terjedő lézeres, vizes és egyéb pontosabb vágási eljárások háttérbe szorítják, vannak helyzetek, ahol a lángvágás pótolhatatlan, és bizonyos megkötések mellett kielégítő eredményt nyújt.

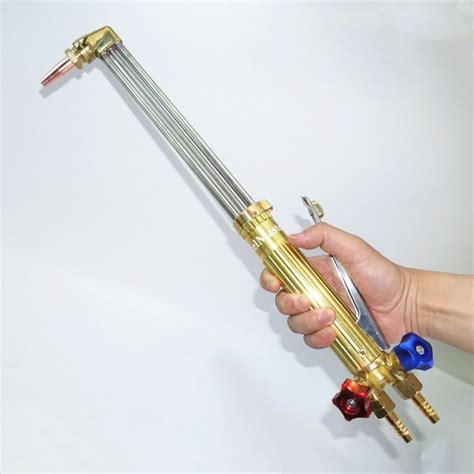

A lángvágásnál használt hegesztőpisztoly eltér az előbb tárgyaltaktól: az acetilén és az égést tápláló oxigén mellett egy harmadik, önálló csatornát is magában foglal az ún. vágó-oxigén számára. Ezen túl a hegesztőfejet körben apró furatokkal látják el, amelyen keresztül az acetilén-oxigén gázkeverék távozik, és hevíti az elvágandó fémet, hasonlóan a lánghegesztéshez. A fej közepén pedig egy külön nyílás található a vágóoxigén számára, mely egy kar vagy egy csap segítségével külön szabályozható.

Az eljárás lényegéből adódóan csak olyan fémek vághatók el, amelyek oxidja alacsonyabb olvadáspontú, mint maga az alapfém. Így például az acélok vághatók, de alumínium vágására épp ezért nem alkalmas. A hevítő lánggal a fémet izzásig hevítjük, majd ezután elzárjuk a hevítő lángot, és kinyitjuk a vágóoxigén csapját. A kiáramló oxigén folyamatosan oxidálja az anyagot, egyfajta önfenntartó folyamatot végez, addig, amíg az anyag teljes keresztmetszetében át nem „égett”. A lángvágás tehát nem az anyag szétolvasztása, hanem egy folyamatos oxidációs folyamat, amelynek eredménye egy viszonylag pontatlan vágásfelület. A keletkező ömledéket a vágó-oxigén nyomása fújja ki a vágási résből.

Az Exoterm Reakció és a Lángvágás

A lángvágás során a vas a fehérizzás hőmérsékletén oxigénsugárban igen gyorsan oxidálódik, közben jelentős hőmennyiség szabadul fel. A vasoxidok (FeO és Fe3O4) olvadáspontja a tiszta vas olvadáspontjánál kisebb. A lángvágáskor keletkező salak tehát gyorsabban olvad meg, mint maga a tiszta vas.

A vágás munkamenete a következő:

Előmelegítés: Az előmelegítő lánggal a fehérizzás hőmérsékletéig melegítjük a munkadarabot azon a helyen, ahol a vágást meg akarjuk kezdeni. Ez általában körülbelül 1800 °F (kb. 980 °C).
Lyukasztás (Vágóoxigén): Ezután a vágóoxigén szelepét kinyitjuk. Az oxigénsugár az előmelegített anyagot elégeti, a keletkező kis olvadáspontú salakot az oxigén nyomása távolítja el. Az oxigén áramlási sebessége nagyobb a hang sebességénél. Az acél oxidációjakor igen nagy hőmennyiség szabadul fel, amely a vágandó anyag hővezető képességétől függően további előmelegíti a vágási helyet. Ez az exoterm reakció kulcsfontosságú a folyamat fenntartásához.
Folyamatos Vágás: A vágás megkezdése után az égőt egyenletes sebességgel mozdítjuk a vágás irányában. Az oxigén és az acél közötti kémiai reakció során keletkező hő folyamatosan melegen tartja az acélt közvetlenül a vágat előtt, így a pisztoly továbbhaladhat.

A lángvágás elvét felületi megmunkálásra is használják, például az oxigéngyalulásnál. Ez lényegében egy megnagyobbított vágóberendezés, ahol az oxigén kiáramlási sebessége kisebb a hang sebességénél. A gyalulás során a keletkező salakot az oxigénsugár nem fújja ki a vájatból, hanem maga előtt tolja, ezzel előmelegítve a következő anyagrészt.

Lángvágáshoz Használt Gázok és Berendezések

A lángvágáshoz égőgázként acetilént, hidrogént vagy világítógázt használnak. Bár történtek kísérletek a földgáz alkalmazására is, az acetilén a legelterjedtebb. Az egyes gázok között az a különbség, hogy az előmelegítés egyiknél lassabb, a másiknál gyorsabb. Ez a vas vágásánál nincs különösebb jelentősége, mivel az előmelegítéshez szükséges hőmennyiség legnagyobb részét az oxidációból keletkező hő biztosítja.

Az előmelegítő gáznál fontosabb a vágóoxigén nyomása és tisztasága. Minél nagyobb a vágandó lemez vastagsága, annál nagyobb legyen az oxigén nyomása és a fúvóka furata. Az oxigén nyomását azonban csak a gyakorlati tapasztalati adatok alapján megállapított optimális értékig célszerű növelni. Előnyösen befolyásolja a vágási teljesítményt az oxigén tisztasága. Tapasztalati adatok szerint 97,5%-os oxigénnel a vágási idő 30%-kal, az oxigénfogyasztás pedig 70%-kal nagyobb, mint 99,5%-os oxigén használatakor. Természetesen a nagyobb tisztaságú oxigén előállítása költségesebb, a költségtöbblet azonban megtérül.

A lángvágás legelőnyösebben a kis karbontartalmú acélokhoz használható. Gazdasági előnyt jelent, ha a vágandó anyagot előmelegítik. Ha például a hengerművekben 700-900 °C hőmérsékletű hengerelt terméket vágunk, a vágási sebesség kb. háromszor akkora lehet, mint a hideg anyagok vágásakor.

A lángvágás egy több mint egy évszázada alkalmazott termikus vágási módszer a vas és az ötvözetlen vagy enyhén ötvözött acél alkatrészek alakítására és szétválasztására. Ez az eljárás, amit égető vagy oxigénes vágásként is ismerünk, az oxigén és egy tüzelőanyag-forrás kombinációját használja az anyagot megolvasztó láng létrehozásához. A lángvágás ma már precíz és pontos CNC lángvágó gépek segítségével valósítható meg a legegyszerűbben. Az eljárás ideális az 50 mm-es, és az egyetlen optimális választás a vastagabb, 100 mm-es vagy afeletti anyagvastagságú, lángvágható anyagok esetében.

Az ESAB világelső a hegesztő- és vágógépek, a fogyóeszközök és automatizálási berendezések gyártásában, 1907-ig visszanyúló lángvágási tapasztalattal rendelkezik. A lángvágást a legköltséghatékonyabb eljárásnak tekintik a szénacél vágására. Az egyik legnagyobb előnye, hogy az eljárás ugyanazon az alkatrészen plazma- vagy vízsugaras vágással kombinálható.

A lángvágás során a pisztolyt állandó sebességgel kell mozgatni a vágás irányában. A vágást elvégezhetjük szabadkézzel, vagy vonalzó melletti vezetéssel. A vágóégő a függőleges síkhoz képest elforgatható, így ferde felület is vágható. Lángvágással nemcsak egyenes vonalú vágás végezhető el, hanem tetszőleges alakú darabok is kivághatók. Kivágáskor arra mindig ügyelni kell, hogy a vágás kezdőpontja a kiinduló anyag szélére essék. Olyan munkadarabokon, amelyeken belső anyagrészeket kell eltávolítani, a kivágandó rész valamelyik pontján furatot kell készíteni, s a vágást ebből a furatból kiindulva kell elvégezni.

Számos gyártó kínál komplett készleteket, amelyek tartalmaznak pisztolyt, oxigénpalack-házat és tápegységet. A termikus vágási eljárás a munkától függően változik. A vágási eljárás szokásos módja a húzási technikával történik. Mindig tartsa be a megfelelő haladási sebességet. A vágás során a rudat mindig tartsa érintkezésben a munkadarabbal. A felületek átlyukasztásakor bizonyos eljárásokat kell követni a biztonság és a kiváló minőségű felület biztosításához. A befogótoldat használata növeli a pisztoly élettartamát. A kézvédő használata növeli a kezelő biztonságát és kényelmét. Ügyeljen arra, hogy személyi védőfelszerelést viseljen, hogy megvédje magát a vágás során keletkező hőtől, füsttől és szikrától. Mindig tartsa a pisztolyt karnyújtásnyira.

Az oxigénfelhasználás a termikus vágás döntő szempontja. Szabványos ipari minőségű oxigént használnak az exoterm reakciókhoz az olvadt fém eltávolítására a vágás során. Az ajánlott üzemi nyomás 80 font per négyzethüvelyk (psi). A 3 hüvelykes és vastagabb anyagrészek vágásához nagyobb üzemi nyomás szükséges. A 80 psi nyomású vágórudaknál az oxigénfogyasztás 7-7,5 köbláb/perc (cfm) az 1/4 hüvelyk átmérőjű vágórudak, valamint 11-12 cfm a 3/8" átmérőjű vágórudak esetében.

A lángvágás a szénacél vágásának legköltséghatékonyabb eljárása. Ugyanazon az alkatrészen plazmavágással vagy vízsugaras vágással is kombinálható. A lángvágás olyan eljárás, amelynél éghető gázok és oxigén keverékét használják fémek vágására. Az általánosan használt éghető gázok közé tartozik a propán, a földgáz, az acetilén és néhány egyéb kevert gáz. A lángvágás a tiszta oxigén és az acél közötti kémiai reakció, amely vas-oxidot képez. Gyors, irányított rozsdásodásnak nevezhető.

A lángvágás tehát egy jól bevált technika a vas és az acél alkatrészek vágására és alakítására, különösen 5 cm anyagvastagság felett. Az eljárás nagyfokú gondosságot, pontosságot és a részletekre való precíz odafigyelést igényel.
