A Mágneses Tekercs Működési Elve és Jelentősége a Modern Elektronikában

Gondolt már arra, hogyan lehetséges, hogy az okostelefonja képes kommunikálni a vezeték nélküli töltővel, vagy hogyan szűrődnek ki a zavaró zajok a hálózati tápegységből? Ezen modern csodák mögött gyakran egy egyszerű, mégis zseniális passzív elektronikai alkatrész, a tekercs áll. Az elektromosság és a mágnesesség kölcsönhatásán alapuló tekercsek nélkülözhetetlen szereplői a mai elektronikai rendszereknek, az alapvető rádióktól kezdve a legmodernebb ipari berendezésekig. A mágneses tekercsek mindenütt körülvesznek minket, kulcsszerepet játszanak a különféle elektromos eszközökben, az egyszerű motoroktól az összetett MRI-készülékekig.

A Mágneses Tekercs Alapjai

A tekercs, vagy más néven induktor, az elektronika egyik alapvető passzív alkatrésze, amely a mágneses térben tárolja az energiát. Lényegében egy vezető anyagból, jellemzően rézhuzalból készült spirál, amelyet egy tekercselési forma köré, vagy anélkül tekercselnek fel. Amikor egy elektromos áram áthalad ezen a vezetéken, valami lenyűgöző dolog történik - mágneses mezőt hoz létre. Ez a mágneses mező a tekercs működésének kulcsa. Az elektromos áram áthaladásakor a tekercsen, az áram mágneses teret hoz létre a tekercs körül és belsejében.

Az induktivitás a tekercs azon képessége, hogy ellenálljon az áram változásának. Ez egyfajta „elektromos tehetetlenségként” fogható fel. Amikor az áram megpróbál változni egy tekercsen keresztül, a tekercsben egy úgynevezett önindukciós feszültség keletkezik, amely a változást igyekszik gátolni. A tekercseket az áramkörökben általában az „L” betűvel jelölik, ami az induktivitásra utal. Az induktivitás mértékegysége a Henry (H), amelyet Joseph Henry amerikai tudós tiszteletére neveztek el.

Az Elektromágneses Indukció Elve

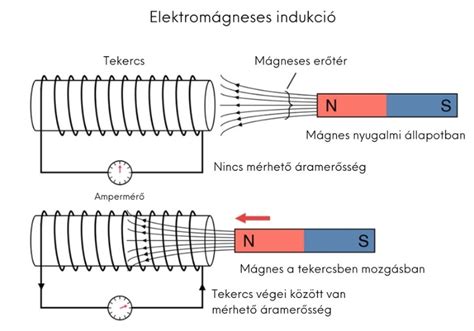

A mágneses tekercs működésének alapelve az elektromágneses indukció, amelyet Michael Faraday fedezett fel. A tekercs működése szorosan összefügg az elektromágnesesség alapvető törvényeivel, különösen a Faraday-féle indukciós törvénnyel és a Lenz-törvénnyel.

Faraday-féle Indukciós Törvény

Faraday törvénye szerint, amikor egy változó mágneses mező áthalad egy vezetőn (ebben az esetben a tekercs vezetékén), elektromotoros erő (EMF), vagy feszültség indukálódik a vezetőben. A Faraday-féle indukciós törvény kimondja, hogy egy vezető hurokban vagy tekercsben elektromotoros erő (EMF), azaz feszültség keletkezik, ha a hurkon átmenő mágneses fluxus változik. Minél gyorsabban változik a mágneses fluxus, annál nagyobb lesz az indukált feszültség. Egy tekercs esetében, amikor áram folyik rajta, mágneses tér alakul ki.

Lenz-törvény

A Lenz-törvény pontosítja a Faraday-törvényt azáltal, hogy meghatározza az indukált feszültség irányát. Kimondja, hogy az indukált áram vagy feszültség mindig olyan irányú, amely a mágneses fluxus változását, ami létrehozta, igyekszik gátolni. Ez az „ellenállás” vagy „tehetetlenség” a tekercs lényeges tulajdonsága. Ha az áram nő, a tekercs olyan feszültséget indukál, amely az áram növekedését próbálja lassítani. Ez a jelenség magyarázza, miért nem képes az áram azonnal változni egy tekercsben. Emiatt a tekercsek „simítják” az áramot, és energiát tárolnak a mágneses terükben. Amikor áram halad át egy tekercsen, a tekercs menetei körül és a magjában mágneses tér alakul ki. Ez a mágneses tér tárolja az energiát. Amikor az áramot kikapcsolják, a mágneses tér összeomlik, és a tárolt energiát visszaszolgáltatja az áramkörnek, gyakran egy feszültségimpulzus formájában.

Az Áramerősség és a Mágneses Tér Közötti Kapcsolat

A mágneses tekercs által generált mágneses tér erőssége számos tényezőtől függ. A legfontosabbak a tekercsen átfolyó áram nagysága és a tekercs meneteinek száma. Minél nagyobb áram halad át a tekercsen, annál erősebb mágneses teret hoz létre. Hasonlóképpen, a tekercs meneteinek számának növelése is növeli a mágneses tér erősségét. Matematikailag a szolenoid (egy mágneses tekercstípus) belsejében lévő mágneses teret (B) a következő képlet adja meg: B = μ₀nI, ahol μ₀ a szabad tér permeabilitása, n az egységnyi hosszra eső menetek száma, I pedig az áramerősség.

A Tekercs Pólusainak Meghatározása: Jobbkéz-szabály

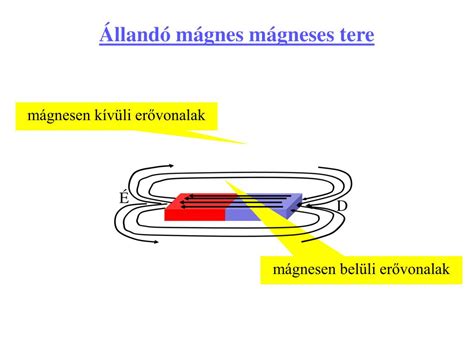

Ha egy tekercsre feszültséget kapcsolunk, akkor a tekercs meneteiben folyó áram a tekercs környezetében és belsejében mágneses teret hoz létre. Ennek a mágneses térnek ugyanúgy, mint az állandó mágnesnek vannak pólusai. A tekercs pólusait az ún. jobbkéz-szabály alkalmazásával tudjuk meghatározni: Tegyük a jobb kezünket a tekercsre úgy, hogy ujjaink a menetekben folyó áram irányába mutassanak. Ezek után a kifeszített hüvelykujjunk az északi pólust mutatja.

Induktivitás és a Tekercs Jellemzői

Az induktivitás (L) a tekercs legfontosabb jellemzője, amely meghatározza, milyen mértékben képes ellenállni az áram változásának és mennyi energiát tud tárolni a mágneses terében.

• Menetszám (N): Az induktivitás a menetszám négyzetével arányos. Minél több a tekercs menete, annál nagyobb az induktivitása.
• Mag anyaga (μr): A tekercs magjának anyaga drámaian befolyásolja az induktivitást. A relatív permeabilitás (μr) a maganyag mágneses tér koncentráló képességét írja le. A levegőnek vagy vákuumnak az μr értéke közel 1.
• Önindukció: Ez a tekercs saját áramának változása által kiváltott feszültségindukció, amely a tekercsben keletkezik.
• Kölcsönös indukció: Két, egymáshoz közel elhelyezett tekercs esetében beszélünk kölcsönös indukcióról. Ha az egyik tekercsben változik az áram, az általa keltett mágneses tér változása a másik tekercsben is feszültséget indukál.

A Tekercsek Viselkedése Különböző Áramkörökben

A tekercsek viselkedése nagymértékben eltér attól függően, hogy egyen- vagy váltakozó áramú áramkörben helyezkednek-e el.

Egyenáramú (DC) Áramkörök

Egy egyenáramú (DC) áramkörben, miután az áramkör stabilizálódott, a tekercs ideális esetben „rövidzárként” viselkedik. Ez azt jelenti, hogy miután az áram elérte a stabil értékét, és már nem változik, a tekercs induktív ellenállása megszűnik. A bekapcsolás pillanatában, amikor az áram hirtelen nulláról egy adott értékre próbál felugrani, a tekercsben erős önindukciós feszültség keletkezik, amely ellenáll az áram növekedésének. Ezért az áram nem azonnal éri el a maximális értékét, hanem egy exponenciálisan növekvő görbe mentén, fokozatosan emelkedik. Ezt az időállandót az időállandó (τ) jellemzi, amely egy RL (ellenállás-tekercs) körben τ = L/R. Ugyanez a jelenség játszódik le a kikapcsoláskor is: a tekercs megpróbálja fenntartani az áramot, ami gyakran egy magas feszültségimpulzust eredményezhet, ha nincs megfelelő védelem.

Váltakozó Áramú (AC) Áramkörök

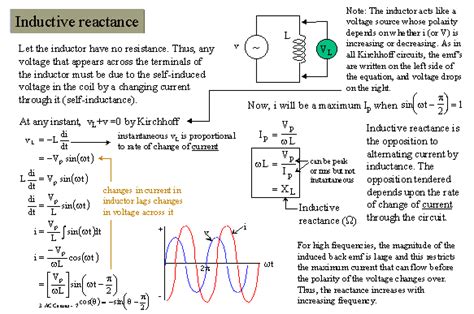

A tekercsek igazi ereje és komplexitása váltakozó áramú (AC) áramkörökben mutatkozik meg. Mivel az AC áram folyamatosan változtatja az irányát és az értékét, a tekercsben folyamatosan keletkezik önindukciós feszültség. Látható, hogy minél nagyobb a frekvencia, annál nagyobb az induktív reaktancia, és annál inkább „ellenáll” a tekercs a váltakozó áramnak. Alacsony frekvencián vagy DC-nél a reaktancia közel nulla, magas frekvencián viszont rendkívül magas lehet.

Egy másik fontos jelenség az fáziseltolás. Egy ideális tekercsben a feszültség 90 fokkal megelőzi az áramot. Ez azt jelenti, hogy amikor a feszültség maximális, az áram nulla, és fordítva. A tekercs valós AC viselkedését az impedancia (Z) írja le, amely magában foglalja az induktív reaktanciát és a tekercs egyenáramú ellenállását (DCR) is.

Tekercstípusok és Felépítésük

A tekercsek számos formában és méretben léteznek, tervezésüket az adott alkalmazás igényei, mint például az induktivitás értéke, az áramterhelés, a működési frekvencia és a fizikai méret határozzák meg.

• Légréses tekercsek: Ezek nem tartalmaznak ferromágneses magot. A vezeték általában egy nem mágneses anyagra (pl. műanyag, kerámia) van tekercselve, vagy egyszerűen önmagában tartja a formáját. Ezeknek a tekercseknek az induktivitása viszonylag alacsony, mivel a levegő relatív permeabilitása közel 1. Fő előnyük a lineáris viselkedés, ami azt jelenti, hogy az induktivitásuk nem változik az árammal, nem telítődnek, és minimálisak a mágneses veszteségeik.
• Vasmagos tekercsek (Ferromágneses magos tekercsek): Egy ferromágneses anyagból (pl. lágyvas, szilíciumacél, nikkel-vas ötvözetek) készült magot tartalmaznak. Hátrányuk, hogy a ferromágneses anyagok telítődhetnek. Ha az áram túl nagy, a mag mágneses tere eléri a telítési pontot, ahol már nem képes több mágneses energiát tárolni, és az induktivitás drasztikusan lecsökken.
• Ferritmagos tekercsek: A ferromágneses magos tekercsek speciális alcsoportja. A ferrit egy kerámia típusú ferromágneses anyag, amely vas-oxidból és más fém-oxidokból áll. A ferritmagok nagy relatív permeabilitással rendelkeznek, hasonlóan a vasmagokhoz, de sokkal kisebb az örvényáram-veszteségük magas frekvenciákon.
• Toroid tekercsek: Egy gyűrű alakú magra tekercseltek. Ez a forma rendkívül hatékony, mivel a mágneses fluxus szinte teljes egészében a mag belsejében marad, minimalizálva a szórt fluxust és az elektromágneses interferenciát (EMI) a környező áramkörökkel. A toroid tekercsek jellemzően kompaktak, nagy induktivitással rendelkeznek adott mérethez képest, és alacsony az EMI kisugárzásuk.
• Állítható tekercsek: Olyan tekercsek, amelyek induktivitása mechanikusan vagy elektronikusan változtatható. Ennek elérése gyakran egy mozgatható maggal történik, amelyet a tekercs belsejébe vagy onnan kifelé lehet mozgatni, ezáltal változtatva a mágneses fluxus útvonalát és a tekercs effektív permeabilitását. Esetenként a menetszám is változtatható csapolások segítségével.
• Fojtótekercsek (Chokes): Olyan tekercsek, amelyeket kifejezetten arra terveztek, hogy blokkolják a váltakozó áramot (különösen a magas frekvenciájú komponenseket), miközben az egyenáramot viszonylag akadálytalanul átengedik. Gyakran nagy induktivitásúak, és ferritmagot használnak az alacsony veszteség elérése érdekében.
• SMD tekercsek (Surface Mount Device): A modern elektronika miniatürizálási igényeinek felelnek meg. Ezek a kis méretű, felületre szerelhető alkatrészek lehetővé teszik a kompaktabb és sűrűbben integrált áramkörök tervezését. Felépítésük változatos lehet: léteznek kerámia magos, ferrit magos vagy akár többrétegű tekercsek is, amelyek kis méretben is képesek megfelelő induktivitást biztosítani.

A Tekercsek Kiválasztásának és Tervezésének Paraméterei

A tekercsek kiválasztásakor és tervezésekor számos paramétert figyelembe kell venni, amelyek mindegyike befolyásolja az alkatrész teljesítményét és az áramkörben betöltött szerepét.

• Induktivitás (L): Mint már említettük, az induktivitás (L) a tekercs azon képessége, hogy energiát tároljon mágneses térben és ellenálljon az áram változásának. Mértékegysége a Henry (H), de gyakran millihenry (mH) vagy mikrohenry (µH) értékeket használunk.
• Egyenáramú ellenállás (DCR - DC Resistance): A tekercs huzalának ohmikus ellenállása. Ideális esetben egy tekercs DCR-je nulla lenne, de a valóságban a huzal hossza és vastagsága miatt mindig van valamekkora ellenállása. A DCR energiaveszteséget okoz hő formájában (P = I² * DCR), ezért minél alacsonyabb ez az érték, annál jobb a tekercs hatásfoka.
• Jósági tényező (Q-faktor): Egy dimenzió nélküli szám, amely a tekercs minőségét jellemzi. A Q-faktor az energiatárolás és az energiaveszteség arányát fejezi ki egy adott frekvencián. Egy magas Q-faktorú tekercs kevesebb energiát veszít el hő formájában, és hatékonyabban tárolja az energiát a mágneses terében. Képlete: Q = XL / R, ahol XL az induktív reaktancia, R pedig az effektív soros ellenállás, amely magában foglalja a DCR-t és az AC veszteségeket is (pl. örvényáram, hiszterézis). Magas Q-faktorra van szükség rezonáns áramkörökben.
• Saját rezonanciafrekvencia (SRF - Self-Resonant Frequency): Minden tekercs rendelkezik egy bizonyos parazita kapacitással a menetei között. Ez a parazita kapacitás és a tekercs induktivitása együtt egy párhuzamos rezonáns kört alkot. Az ezen a frekvencián bekövetkező rezonanciát saját rezonanciafrekvenciának (SRF - Self-Resonant Frequency) nevezzük. Az SRF felett a tekercs már nem induktívként, hanem kapacitívként viselkedik, és hatékonysága drasztikusan csökken.
• Áramterhelhetőség: Az a maximális egyenáram (vagy RMS váltakozó áram), amelyet a tekercs biztonságosan képes elviselni anélkül, hogy túlságosan felmelegedne és károsodna. Ezt az értéket a tekercs huzalának vastagsága és a hőelvezetési képessége határozza meg.
• Telítési áram (Isat): Különösen a ferromágneses magos tekercsekre jellemző. Ez az az áramszint, amelynél a mag mágneses telítettséget ér el, és az induktivitás drasztikusan csökken. A telítési pont felett a tekercs már nem képes hatékonyan tárolni az energiát, és elveszíti induktív tulajdonságait.
• Üzemi hőmérséklet tartomány: Az a hőmérséklet tartomány, amelyben a tekercs megbízhatóan működik. A hőmérséklet befolyásolhatja a maganyag tulajdonságait, a huzal ellenállását és az alkatrész élettartamát.

A Tekercsek Alkalmazásai

A tekercsek sokoldalúságuknak és egyedi tulajdonságaiknak köszönhetően számtalan területen nélkülözhetetlenek a modern elektronikában.

• Szűrőáramkörök (LC szűrők): A tekercsek egyik leggyakoribb és legfontosabb alkalmazása a szűrőáramkörökben, különösen az LC szűrőkben (induktor-kondenzátor szűrők). Mivel a tekercsek váltakozó áramú ellenállása (reaktanciája) frekvenciafüggő, képesek bizonyos frekvenciájú jeleket átengedni, másokat pedig blokkolni.
  • Mélyáteresztő szűrők (Low-Pass Filters): Ezek a szűrők átengedik az alacsony frekvenciájú jeleket, és blokkolják a magas frekvenciájúakat.
  • Magasáteresztő szűrők (High-Pass Filters): Ezek fordítva működnek, a magas frekvenciájú jeleket engedik át, az alacsony frekvenciájúakat pedig blokkolják.
  • Sávszűrők (Band-Pass Filters): Egy adott frekvenciasávot engednek át, míg az azon kívül eső frekvenciákat elnyomják.
  • Sávzáró szűrők (Band-Stop/Notch Filters): Egy adott frekvenciasávot blokkolnak, míg az azon kívül eső frekvenciákat átengedik.
• Rezonáns körök: A tekercsek és kondenzátorok kombinációja rezonáns köröket (LC rezonátorokat) alkot, amelyek egy meghatározott frekvencián rezonálnak. Ezen a frekvencián a tekercs induktív reaktanciája és a kondenzátor kapacitív reaktanciája kiegyenlíti egymást.
• Kapcsolóüzemű tápegységek (SMPS - Switched-Mode Power Supplies): Ezek a tápegységek a tekercsek energiatároló képességét használják fel a feszültség fel- vagy lekonvertálására rendkívül hatékony módon.
• Fojtótekercsek (Chokes): Ezeket kifejezetten arra tervezik, hogy magas induktivitással rendelkezzenek, és blokkolják a váltakozó áramot, miközben az egyenáramot átengedik.
• Transzformátorok: Két vagy több tekercsből állnak, amelyek mágnesesen csatolva vannak egymással egy közös magon keresztül. A kölcsönös indukció elvén alapulnak, és lehetővé teszik az elektromos energia átvitelét egyik áramkörből a másikba, miközben a feszültséget és az áramot átalakítják. Az elsődleges és a szekunder tekercsek menetszámának arányának változtatásával a feszültség növelhető vagy csökkenthető.
• Impedancia illesztés: A tekercsek kondenzátorokkal együtt használhatók az impedancia illesztésére, különösen rádiófrekvenciás rendszerekben.
• Vezeték nélküli energiaátvitel: Például a mobiltelefonok induktív töltése, a tekercsek kölcsönös indukcióján alapul.
• Elektromos motorok: Egy villanymotorban mágneses tekercseket használnak forgó mágneses mező létrehozására. Ez a forgó mező kölcsönhatásba lép az állandó mágnesek vagy más tekercsek mágneses mezőjével, ami a motor tengelyének forgását okozza. Ezt a forgást ezután különféle mechanikus eszközök meghajtására használják, az otthoni ventilátoroktól kezdve a nagy ipari gépekig.
• Induktív érzékelők: A mágneses tekercseket induktív érzékelőkben is használják. Ezek az érzékelők a mágneses tér változásai alapján képesek érzékelni a fémtárgyak jelenlétét. Amikor egy fémtárgy közeledik a tekercshez, torzítja a mágneses teret, ami viszont változást idéz elő a tekercs elektromos tulajdonságaiban. Ez a változás érzékelhető és felhasználható egy válasz kiváltására, például egy kapcsoló aktiválására vagy egy jel küldésére egy vezérlőrendszernek.
• Elektromágneses daruk: Szerelje fel az elektromágnest a darura, feszültség alá helyezze, hogy nagy mennyiségű acélt szívjon fel, mozgassa más pozícióba, vágja le az áramot, és tegye le az acélt.
• Elektromágneses relé: Egy automatikus kapcsoló, amelyet elektromágnes vezérel.
• Maglev vonatok: Egy maglev nagysebességű vonatrendszer, amely érintésmentes elektromágneses levitációs, irányítási és hajtásrendszereket használ.

A Mágnesesség Felhasználása Villamos Energia Létrehozására

Míg egyre több villamos energiát termelnek a napelemek és kis mennyiséget az akkumulátorok, addig a legtöbb villamos generátorokból származik, amelyek mágneses mezőket használnak az áram létrehozására. Ezek a generátorok huzaltekercsekből állnak, amelyek vagy a mágneses tereken vannak elforgatva, vagy forgó mágnesekkel ellátott tengely körül állnak. Mindkét esetben a huzaltekercsek a mágnesek által létrehozott változó mágneses mezőknek vannak kitéve.

A mágnesek lehetnek állandó vagy elektromos mágnesek. Az állandó mágneseket főleg kis generátorokban használják, és azzal az előnnyel járnak, hogy nincs szükségük tápegységre. Az elektromos mágnesek vasból vagy acélból vannak huzallal feltekercselve. Amikor az elektromosság áthalad a vezetéken, a fém mágnesessé válik, és mágneses mezőt hoz létre. A generátorok huzaltekercsei vezetők, és amikor a vezetékekben lévő elektronok változó mágneses mezőknek vannak kitéve, mozognak, és elektromos áramot generálnak a vezetékekben. A vezetékeket összekapcsolják, és a villamos energia végül elhagyja az erőművet, és továbbmegy az otthonokba és a gyárakba.

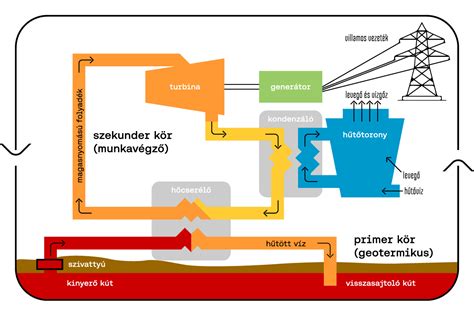

Erőművi Generátorok Működése

A nagy erőműveknek nagy, szoba méretű generátoruk van, amelyek elektromos mágnesek mágneses tereinek felhasználásával termelnek áramot. Az elektromos mágneseket általában egy tengelyre szerelik és csatlakoztatják az elektromos hálózathoz. Az áram bekapcsolásakor az elektromágnesek erős mágneses tereket hoznak létre. A huzaltekercsek a tengely körül vannak felszerelve. Amint a tengely a mágnesekkel forog, a huzaltekercsek változó mágneses mezőknek vannak kitéve, és villamos áram jön létre a vezetékekben.

Számos különféle módszer használható a generátorok tengelyeinek forgására és áramtermelésre. Szélturbinákban a légcsavar elforgatja a tengelyt. A szén- és atomerőművekben a szénégetésből vagy a nukleáris reakcióból származó hő gőzt generál a turbina működtetéséhez, amely meghajtja a generátort. A földgázüzemű erőművekben a gázturbina ugyanazt a munkát végzi. Az erőműveknek energiaforrásra van szükségük, amely a generátor tengelyét forgatni tudja, majd a mágnesek előállíthatják a villamos energiát előállító mágneses mezőket.

Véges Elemes Mágneses Szimuláció

Mágneses tér jöhet létre áramjárta vezető, vagy állandó mágnes hatására is. Mikor véges elemes szoftver segítségével mágneses szimulációról beszélünk, legtöbbször egy, vagy több árammal átjárt vezető, vagy egy, vagy több állandó mágnes által létrehozott mágneses tér analízisét végezzünk. A szimuláció célja többféle lehet, pl. a szenzortechnika területén, induktív elven működő érzékelők tervezésekor a mozgó alkatrész által létrehozott induktivitás-változás detektálása, elektromágneses aktuátorok által kifejtett erő, vagy nyomaték analízise, stb.

Mágneses szimulációk esetén különösen fontos szerepe van a megfelelő anyagmodellek definiálásának. Lényegi kérdés az állandó mágnesek, mágnesezhető anyagok (pl. vasmag anyaga egy tekercsben), vezetők (pl. réz kábel), valamint a rendszer elemeit körbevevő levegő modellezésének helyessége. Mágneses szimulációk során általában a kontaktok modellezése elhanyagolható tényező. Mivel mágneses szimulációk során az alkatrészek közötti és körüli levegő (vagy egyéb közeg) is modellezésre kerül különösen fontos a szimmetria- feltételek használata. Ellenkező esetben a nagy elemszám meglehetősen megnöveli a számítási időt.

Példa: Henger tekercs mágneses terének szimulációja

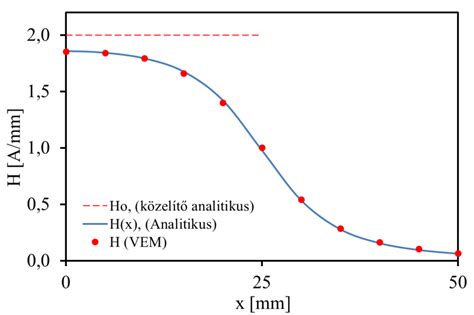

Ebben a részben egy homogén közegben lévő hengeres tekercsben (szolenoidban) folyó állandó áram által keltett mágneses térerősséget vizsgáljuk, a tér valamely P pontjában. A szimuláció során a hálózásnál fontos, hogy a tekercs és közvetlen környezete megfelelően kicsi elemméretet tartalmazzon a pontos eredmény érdekében. Három hálósűrítési beállítást használtunk. A beállításoknak köszönhetően a véges elemes háló mérete egyenletesen csökken a tekercstől a környezet széle felé.

A szimuláció során az alábbi peremfeltételek megadása szükséges, amennyiben Y a tengelyvonal. Az alsó szimmetriasíkot nem kell kijelölni, mivel arra merőlegesek az erővonalak. Az alábbi diagramon láthatjuk a numerikus, valamint a közelítő és pontos analitikus számolás eredményét. Az analízis elvégzése a környezet (levegő) különböző vastagságaival, azt találjuk, hogy jelentősen befolyásolja az eredményt.

Példa: Áramjárta tekercs és vasmag mágneses terének szimulációja

Az alábbiakban egy árammal átjárt tekercs és a benne lévő vasmag mágneses terének szimulációját mutatjuk be. A 3D-s negyed-modellként elkészített feladatban meg tudjuk majd figyelni a létrejövő mágneses tér jellemzőit, illetve a tekercs feletti tárcsára ható erő nagyságát. A vasmag, tekercs és a fedőlap geometriáját 90˚-os forgatással hoztuk létre, így egyből negyed modellt kapunk. A környezetet a többi test szélétől 5mm-es túlnyúlással hozzuk létre, ugyanazokkal a szimmetria síkokkal, amik már definiálva vannak. Természetesen a szimmetria síkok irányában nincs túlnyúlása a környezetnek.

A szimuláció során 3 féle beépített anyagot használunk. A végeselemes háló elkészítésekor 1mm-es elemméretet alkalmaztunk, a környezet esetén tetra (tetraéder) elemeket, míg a vasmag, tekercs és fedőlap esetén hexa (tégla) elemeket használunk.

Az eredményeket tekintve láthatjuk, hogy a mágneses erővonalak a várakozásainknak megfelelő irányba haladnak.

A következő ábrán megfigyelhetjük az áramjárta tekercs erőhatását a szerkezeti acél fedőlapra. Mivel a fedőlapra -Y irányú vonzóerő lép fel, az eredmény negatív előjelű, tehát a fedőlap tekercshez közelebb eső részén nagyobb az erőhatás abszolút értéke.

Tervezési Szempontok és Kihívások

A tekercsek tervezése és kiválasztása nem mindig egyszerű feladat. Számos tényezőt kell figyelembe venni az optimális teljesítmény és megbízhatóság elérése érdekében.

• Maganyag kiválasztása: A maganyag kiválasztása az egyik legkritikusabb tervezési döntés. Vasmag vagy ferrit mag használata nagymértékben befolyásolja a tekercs induktivitását, telítési pontját és frekvenciafüggő veszteségeit.
• Tekercselési technika: A tekercselési technika jelentősen befolyásolja a tekercs teljesítményét. A menetszám, a huzalvastagság, a tekercselés módja (pl. egyrétegű, többrétegű, toroid) mind hatással van az induktivitásra, a DCR-re, a parazita kapacitásra és a hőelvezetésre.
• Parazita kapacitás (Cp): A tekercs menetei között, valamint a tekercs és a mag, illetve a tekercs és a környezet között elkerülhetetlenül fellép egy kis kapacitás. Ez a parazita kapacitás korlátozza a tekercs működési frekvenciáját, és felelős a saját rezonanciafrekvencia (SRF) jelenségéért.
• Skin-effektus (bőrhatás): Magas frekvencián az áram hajlamos a vezető felületén áramolni, nem pedig egyenletesen eloszlani a keresztmetszetén. Ez növeli a tekercs effektív ellenállását, és további energiaveszteségeket okoz.
• Hőmenedzsment: A tekercsekben az áram áthaladásakor a DCR és az AC veszteségek miatt hő termelődik. A megfelelő hőelvezetés kritikus a tekercs élettartama és megbízhatósága szempontjából. A túlmelegedés károsíthatja a szigetelést, megváltoztathatja a maganyag tulajdonságait, és akár a tekercs meghibásodásához is vezethet.
• Elektromágneses kompatibilitás (EMC): Mivel a tekercsek mágneses teret generálnak, ők maguk is forrásai lehetnek az elektromágneses interferenciának (EMI), és érzékenyek is lehetnek a külső EMI-re. A tervezés során fontos minimalizálni a szórt mágneses fluxust (pl. toroid magok használatával vagy árnyékolással) és biztosítani az elektromágneses kompatibilitást (EMC) a környező áramkörökkel.

A Jövő Tekercs Technológiái

Az elektronika folyamatos fejlődésével együtt a tekercsek technológiája is állandóan változik és fejlődik. A hordozható elektronikai eszközök, okostelefonok, viselhető technológiák és IoT (Internet of Things) eszközök térhódítása megköveteli az alkatrészek folyamatos miniatürizálását. A tekercsek esetében ez azt jelenti, hogy egyre kisebb méretben kell elérniük azonos vagy jobb teljesítményt. A felületre szerelhető (SMD) tekercsek már elterjedtek, de a fejlesztések az integrált tekercsek irányába mutatnak, amelyeket közvetlenül a nyomtatott áramköri lapba vagy a félvezető chipbe építenek be. Ez nagy kihívást jelent, mivel az induktivitás elérése kis térfogatban nehézkes, és a veszteségek is könnyebben jelentkeznek.
