Az elektromos motorok, legyenek azok egyszerű háztartási eszközökbe épített szerkezetek vagy precíziós ipari hajtások, a modern civilizáció mozgatórugói. Bár működésük sokszor rejtve marad előttünk, megértésük kulcsfontosságú a karbantartás, a hibaelhárítás és a teljesítményoptimalizálás szempontjából. Az elektromágneses indukció elve az az alap, amelyre a motorok forgatónyomatéka épül, de a gyakorlati megvalósítás - legyen szó egyfázisú aszinkron motorról vagy egy precíz rezolverről - már számos mérnöki „trükköt” igényel.
Az egyfázisú motorok működési elve és forgásirány-váltása
Az egyfázisú motorok az otthonainkban leggyakrabban előforduló típusok. Működésük alapja, hogy egyetlen fázisú váltakozó árammal táplált tekercs csak egy pulzáló mágneses mezőt hoz létre, amely önmagában nem elegendő a forgórész elindításához. A probléma megoldásához egy második, a fő tekercshez képest fáziseltolásban lévő mágneses mezőt kell létrehozni.
A forgásirány megváltoztatása az egyfázisú aszinkron motoroknál általában a segédtekercselés és a fő tekercselés közötti csatlakoztatások felcserélésével történik. Ez megfordítja a forgó mágneses mező irányát, így a motor ellenkező irányba indul el. Ha egy motorból csak négy kivezetés jön ki, a tekercsek végeit kell megkeresni, és valamelyik tekercs két végét felcserélni. Fontos azonban a körültekintés: ha a tekercseket szétszedjük, érdemes pontos rajzot készíteni a bekötésekről, hogy a mágneses pólusok helyes illesztése megmaradjon.

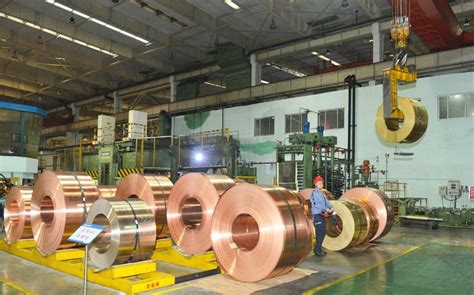

A tekercselés anyaga: Réz vagy alumínium?
Az elektromotorok hatékonysága és élettartama nagymértékben függ a tekercselés minőségétől. Bár az alumíniumhuzalos mikromotorok könnyebbek és olcsóbbak, számos hátrányuk van:
- Az alumíniummag ellenállása nagyobb, mint a rézmagé, ami nagyobb hőtermelést és csökkenő teljesítményt eredményez.
- A tiszta réz tekercsek használata esetén a motor élettartama hosszabb lesz, a zajszint pedig jelentősen alacsonyabb, mint az alumínium tekercsek esetében.
- Az alumínium hajlamos az oxidációra a csatlakozásoknál, ami hosszú távon érintkezési hibákhoz és a motor túlmelegedéséhez vezethet.
Frekvenciaváltók és nyomatékszabályozás
A fordulatszám szabályozásának egyik legmodernebb módja a frekvenciaváltó (VFD). Sokan kérdezik: a frekvenciaváltóval nem az lenne a cél, hogy közel azonos nyomatékkal lehessen fordulatot szabályozni? A válasz igen, ám figyelembe kell venni, hogy a sebesség csökkentésének arányában a motor tengelyteljesítménye is csökken. Alacsony frekvencián a motor közel azonos áramfelvétel mellett működik, de a névleges fordulatszám fölött már nem lehet kivenni a névleges nyomatékot a motortengelyen, mert az a motor leégését okozhatja.
Motor-Systems Kft. - Háromfázisú Frekvenciaváltó Bekötése - Morgensen MSI200A
Rezolverek és szöghelyzet-érzékelés
A villanymotorok forgórészének szöghelyzetét és fordulatszámát gyakran rezolverekkel határozzák meg. Ez egy rendkívül pontos szöghelyzet-érzékelő, amely méri a forgó tengely pillanatnyi szöghelyzetét. A rezolver működési elve a transzformátorokéhoz hasonló: szükség van egy primer oldali referenciajelre, amelynek amplitúdó-modulációja adja a kimenő jelet a két egymásra merőleges szekunder tekercsben. A kimenő jel arányos a tengely elfordulási szögének szinuszával és koszinuszával. Ez az eszköz a motorvezérlő egység számára elengedhetetlen, mivel stabil, pontos és ellenálló a külső mágneses zavarokkal szemben.
Indukciós tekercsek: A láthatatlan energiaátalakítók
Az indukciós tekercs egy olyan elem, amely mágneses térként tárolja az energiát a magban. A tekercseken átáramló áram változása elektromotoros erőt hoz létre, amely ellensúlyozza a változást. Egy valódi tekercs esetén nemcsak az induktivitást kell figyelembe venni, hanem a huzal soros ellenállását és a parazita kapacitást is. Az ilyen veszteségek különösen nagy áramerősségnél okoznak túlmelegedést. A megfelelő maganyag (ferrit, vas, vagy légrést tartalmazó kialakítás) kiválasztása alapvető fontosságú az üzemi frekvencia és a hatásfok szempontjából.
Karbantartás és biztonság
Az elektromos motorokkal való munka mindig magában hordoz kockázatokat. Bármilyen karbantartási munka előtt az áramtalanítás kötelező, és a kondenzátorok biztonságos kisütéséről is gondoskodni kell. A karbantartás során a következő pontokra érdemes figyelni:
- Szénkefék ellenőrzése: Ha a kefék rövidebbek a megengedett minimális hossznál, vagy repedezettek, azonnali cserére van szükség.
- Kommutátor állapota: A kommutátor felületének simának és csokoládébarna színűnek kell lennie; a fekete foltok vagy mély barázdák hibára utalnak.
- Csapágyak: A csikorgó vagy zúgó hangok a csapágyak kenési problémáira vagy kopására figyelmeztetnek.
A technológiai fejlődés, mint a kefe nélküli egyenáramú (BLDC) motorok vagy a szenzoros felügyeleti rendszerek, az IoT beépítésével a motorokat „okosabbá” teszi, lehetővé téve a prediktív karbantartást, amely megelőzi a váratlan meghibásodásokat.
