Hurokellenállás mérés a villamos biztonság és a tűzjelző rendszerek világában

A villamos berendezések biztonságos üzemeltetése alapvető fontosságú mind a személyi védelem, mind a vagyonvédelem szempontjából. Ennek egyik kulcsfontosságú eleme a hurokellenállás mérése, amely komplex és esetenként vitatott kérdéseket vet fel, különösen az ÁVK-k (áram-védőkapcsolók) alkalmazása és a különböző érintésvédelmi rendszerek sajátosságai kapcsán. Az alábbi cikk részletesen tárgyalja a hurokellenállás mérésének elméletét és gyakorlatát, a kapcsolódó szabványi előírásokat, a felmerülő dilemmákat, valamint a mérőműszerekkel és a speciális alkalmazási területekkel, mint például a tűzjelző rendszerekkel kapcsolatos tudnivalókat. A téma mélyreható megértése elengedhetetlen a villamos szakemberek számára, hogy elkerülhetők legyenek a megtévesztő információk, amelyek akár súlyos balesetben vagy tragédiában is végződhetnek.

A Hurokellenállás Mérés Alapjai és Célja

A hurokellenállás mérése a villamos biztonságkritikus ellenőrzések elengedhetetlen része, amelynek célja a közvetett érintés elleni védelem hatékonyságának igazolása. A szakmában a hurokellenállás alatt az aktív vezető és a védő vezető között mért impedancia értéket értjük, amely lényegében a föld-hiba hurkot reprezentálja. Ez az érték alapvető fontosságú annak megállapításához, hogy egy esetleges testzárlat esetén - például egy I. érintésvédelmi osztályba tartozó villamos fogyasztó készülék, mint egy mosógép meghibásodásakor - a védelem kellő időben, azaz a szabványoknak megfelelően szólal-e meg. Röviden, ha hurokellenállásról beszélünk, akkor az aktív vezető és védő vezető között mért impedanciáról van szó, amely a villamos rendszerek biztonságos működésének egyik alappillére.

A villamos biztonsági felülvizsgálatok során a mérést végző személy gyakran találkozhat régi, földeletlen dugaljakkal. Ezeken is mérni kellene hurokellenállást? A fentiek ismeretében elég nyilvánvaló, hogy hurokellenállás mérése földeletlen dugaljon NEM lehetséges. A hurokellenállást ugyanis egy áramkör két vezetője között tudjuk mérni, és ha nincs védővezető, akkor a föld-hiba hurok nem záródik ezen a ponton keresztül, így a mérés fizikai akadályokba ütközik. Ennek ellenére előfordulhat, hogy villamos biztonsági felülvizsgálati jegyzőkönyvben szerepel ilyen mérés. Találkoztunk olyan jegyzőkönyvvel, ahol a mesterünk megugrotta ezt a fizikai problémát, és gond nélkül mértek hurokellenállást földeletlen dugaljakon. Nyilván meg lehet hekkelni a mérést és akár az elosztó PE sínjéről levenni a földelést, de ez nem helyénvaló kontárkodás. Az a szomorú tapasztalat, hogy nagyon sok a kamu jegyzőkönyv, amiket lehet csak hasra ütés szerűen töltött ki valaki. Miért baj ez? A megtévesztő információk, akár súlyos balesetben vagy tragédiában is végződhetnek, az anyagi részét pedig már ne is említsük. A hibás jegyzőkönyvek súlyosan veszélyeztethetik az életet és a vagyonbiztonságot, ezért alapvető fontosságú, hogy a felülvizsgálatok pontosak és a valóságnak megfelelők legyenek. Aki adás-vétel előtt áll vagy már kapott jegyzőkönyvet, annak üzenjük, hogy legyen résen és figyelmesen tanulmányozza át a jegyzőkönyvet, amit kapott, és figyelmeztető jel legyen, ha valami ellentmond a fizika törvényeinek. Egy hiteles jegyzőkönyv tartalmazza a valós mérési adatokat, és tükrözi a rendszer tényleges állapotát, nem pedig képzeletbeli értékeket.

Érintésvédelmi Rendszerek és Szabványok a Hurokellenállás Mérésben

Az érintésvédelem és a hurokellenállás mérése közötti kapcsolat komplex, és számos vitát szült a szakmában. Különösen az ÁVK-k (áram-védőkapcsolók) bevezetése óta merülnek fel kérdések a megengedett hurokellenállás értékekkel kapcsolatban.

Az UL=50V és U0=230V Dilemma

Egy nem régiben látott ÉV jegyzőkönyvben például az ÁVK-k mérése szerepelt, ami sokakat akasztott ki egy kicsit. A táblázatban a 30mA-es védőrelén mért megengedett legnagyobb hurokellenállás 7666ohm volt, míg az 500mA-esnél ugyanez 460ohm. Érthető, hogy a képlet szerint a számérték erre jön ki, de felmerül a kérdés, hogy az érintésvédelem elvisége vész-e el ekkora értékek mellett. Gondoljunk bele, egy rozsdás vas, mely történetesen földelt, és neki dől a vizsgált berendezésnek, az is kielégítheti ezen értékeket.A feltüntetett értékek ÁVK alkalmazása esetén nem megfelelőek. A hibát ott követték el, hogy az UL értékét nem a szabványban meghatározott 50V-ra vették, hanem 230V-ra. A 230V-os értéket csak a kismegszakítók és biztosítók esetén veheti alapul, mint U0, és mindez csak a váltakozó feszültségre érvényes, valamint a védővezető felé.Való igaz, hogy a kötelező ÁVK alkalmazása miatt, érintésvédelmi szempontból az RA értéke már igen magas is lehet, ráadásul a jelen szabványi környezetben már csak számottevő értékről hablatyolnak. Azonban nem feledjük, hogy egy hatástalan ÁVK esetén csak a jó földelési érték fog kötni az anyaföldhöz, ami egy B16A-es kismegszakító esetén már csak 0,625Ω lehetne, hogy ki ne csússzunk a szabványos UL=50V értékből. Az MSZ EN 61557-6:2000 szabvány világosan leírja, hogy ÁVK használata esetén az érintési feszültség nem haladhatja meg az 50V-ot váltakozófeszültség esetén. A szabványalkotó nyilván tovább gondolta a biztonságot, és ha már ÁVK, akkor legyen tuti a dolog, hiszen TN-rendszerben, egy PEN szakadás esetén már csupán TT-rendszerről beszélhetünk. Az UL értéke a hálózati feszültség nagyságától úgymond függetlenné vált, hiszen itt fokozott érintésvédelemről beszélünk. Az érintésvédelmi módok nem a testek érintését kívánják megakadályozni, hanem azt, hogy az érinthető testek tartósan veszélyes érintési feszültség alá kerüljenek. ÁVK használata esetén ezt az érintési feszültséget limitálták 50V-ban.

A korszerű műszerek, mint például az Eurotest 61557, képesek mérés során külön bemeneten ellenőrizni az érintési feszültség nagyságát. Ezzel együtt felmerül a kérdés: TN rendszerben mégiscsak a 230 V feszültséggel kell számolni a hurokértéket, TT rendszernél meg 50 V-al? Ezen megállapítás szerint TN rendszerben elvileg helyes a 30 mA kioldási értékhez a 7666 Ohm. Ugyanakkor a TN rendszer nulla-szakadásánál valóban "csak" TT rendszer lesz, de felülvizsgálatnál TN rendszerre vonatkozó előírásokat kell megkövetelni továbbra is.

TN és TT rendszerek és a Szabványi Előírások

Az Önműködő kikapcsolásnál TN rendszernél a Zs×Ia<=U0, azaz Zs<=U0/Ia képletet alkalmazzuk, ahol U0 a névleges váltakozó vagy egyenfeszültség értéke a földhöz képest. Az idézetekben szereplő vita egyik sarkalatos pontja, hogy egyedül a TT rendszernél van előírva az 50 V, ami félreértésekhez vezethet. Az MSzHD60363-4-41:2007 szabvány 411.5.4. pontja alapján, túláramvédelem alkalmazása esetén, RCD nélkül, a szokásos ZsxIa<Uo képlet él.

Ha RCD is van beépítve kiegészítő védelemként, akkor a fenti szabvány 411.5.3. pontja ezt írja: "a lekapcsolási idő feleljen meg a táblázatban előírt időértékeknek és -az alábbi képlettel kell számolni RAxIn<50V". A táblázat a különböző rendszer- és feszültségértékekhez tartozó lekapcsolási időket rögzíti, például TN rendszerre 230V<Uo<400V esetén 0,2 másodpercet. Fontos megjegyezni, hogy a 411.5 fejezet a TT rendszerrel foglalkozik, így az 50V-os érintési feszültség csak a TT rendszerekre vonatkozik, és nem vehető figyelembe TN rendszerek általános hurokellenállás számításánál. Általános esetben TN rendszerben 230V-tal kell számolni.

A közvetlenül földelt nullavezetőjű (TN-rendszerű) hálózatok hazánkban a legelterjedtebbek, az áramszolgáltatói hálózatok több mint 90%-a nullázott. A TN rendszerek jelölése kétbetűs, ahol az első T betű (T=terra) a földelésre utal. A második betű a testhez kötött nullavezetőt jelöli, amelynek elvben három megoldása van:

• TN-C rendszer: A védővezető és a nullavezető mindenütt közös (C=common). Ez a megoldás csupán elvi, mert 10 mm2-nél kisebb keresztmetszetű vezetékeknél a közösítést - a közös vezető megszakadásának veszélye miatt - a szabvány tiltja.
• TN-S rendszer: A védővezetőt mindjárt a tápláló transzformátortól kezdve külön választják az egyfázisú üzemi áramokat vezető nullavezetőtől (S=separated, elkülönített).

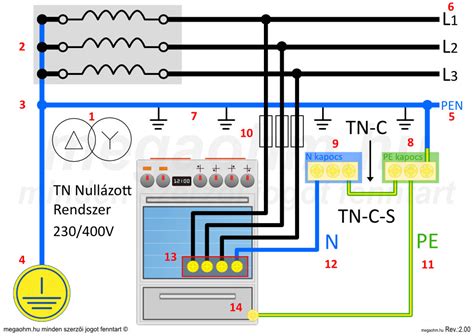

• TN-C-S rendszer: A védővezető és a nullavezető egy szakaszon közös (PEN vezető), majd egy ponton szétválnak. Azt, hogy a két vezető szétválasztása hol történjen (áramszolgáltatói csatlakozópontnál, az épületbe való becsatlakozásnál, a fogyasztásmérőnél, vagy csupán a 10 mm2-nél kisebb keresztmetszetű vezetékek csatlakozásánál) a helyi viszonyok és körülmények döntik el.

A TN rendszerű hálózaton fellépő testzárlati áram gyakorlatilag nem halad a talajon át, szinte teljesen fémes úton (a fázisvezetőn, a nullázóvezetőn és a PEN-vezetőn át) záródik.

ÁVK (RCD) Alkalmazása és a Hurokellenállás

Az ÁVK, vagy más néven FI relé, az alkalmazott (ma a legmodernebbnek tekintett) kikapcsoló szerv. Az áram-védőkapcsolás kifejezetten csak érintésvédelmi megoldás, túláramvédelmet nem lát el. Minden áramot vezető körül mágneses tér alakul ki. Az áram-védőkapcsoló nagy előnye, hogy az ezt megszólaltató áram (ΔI) értéke teljesen független az áramkör üzemi áramerősségétől, így akár 100 A üzemi áram esetében is választható néhány mA-re. A szokásos névleges érzékenység 30 mA, de (különösen, ha több ilyen kapcsoló sorba kötése esetén a táppontban szelektív áram-védőkapcsolót alkalmaznak), akár 300 mA is lehet. Korábban az érzékenységet minden határon túl növelni akarták, de kiderült, hogy a védett hálózat, illetve szerkezet szivárgó árama (különösen benedvesedés esetén) a túlérzékeny kapcsolót feleslegesen kikapcsolta. Az áram-védőkapcsolót ellátják egy próbagombbal. Ennek megnyomása egy ellenálláson keresztül a különbözeti áramváltót megkerülő áramot hoz létre, és ezzel ellenőrzik a kapcsoló működőképességét.

A 21/2010. (V. 14.) NFGM rendelet a villamos berendezések üzemeltetéséről szóló 3. mellékletének C. pontja is hivatkozik az érintésvédelemre.

A hurokellenállás méréssel kapcsolatosan az ellenőrzéssel kapcsolatos szabvány megjegyzi: "1. MEGJEGYZÉS: Lekapcsolóeszközként IΔn ≤ 500 mA-es áram-védőkapcsolók (RCD-k) használata esetén a hibahely-hurokimpedanciamérésére általános esetben nincs szükség." Viszont a vita is rávilágít, hogy sokszor nem található sehol, hogy áramvédő kapcsolók esetében melyik szabvány írja, hogy 50 V-al kellene számolni. Az MSZ # A hurokellenállás-mérés elméleti és gyakorlati szempontjai: Tűzjelző rendszerek és érintésvédelmi hálózatok vizsgálata

A villamos biztonságtechnika és a tűzvédelem területén a hurokellenállás mérése az egyik legkritikusabb vizsgálati folyamat. Legyen szó egy komplex intelligens tűzjelző hálózatról vagy egy egyszerű lakóépület kisfeszültségű elosztórendszeréről, a vezetők és kötések integritásának, valamint a védelmi szervek hatásosságának ellenőrzése elengedhetetlen a tragédiák megelőzése érdekében. Az elektromos hálózatok, berendezések, gépek, eszközök üzembe helyezésével és ellenőrzésével foglalkozó szakemberek egyik, talán legfontosabb eszköze az életvédelmi mérésekre alkalmas (ÉVÉ) mérőműszer, amely lehetővé teszi a szabványokban előírt vizsgálatok elvégzését.

A hurokellenállás alapfogalmai és fizikai háttere

Mielőtt mélyebben belemerülnénk a méréstechnikai dilemmákba, tisztáznunk kell a definíciókat. Mi is az a hurokellenállás? Hurokellenállást egy áramkör két vezetője között tudunk mérni. A szakmában a hurokellenállás alatt az aktív vezető és a védővezető között mért impedancia értéket értjük. Tehát föld-hiba hurkot mérünk, ami a közvetett érintés elleni védelem szempontjából fontos. Megszólal-e a védelem kellő időben, ha testzárlatos lesz egy I. érintésvédelmi osztályba tartozó villamos fogyasztó készülék? Röviden, ha hurokellenállásról beszélünk, akkor az aktív vezető és védővezető között mért impedanciáról van szó.

A közvetlenül földelt nullavezetőjű (TT- TN-rendszerű) hálózatok földzárlat esetén nem tarthatók üzemben. Ha a készülék testzárlatos lesz, akkor a fázisvezetőn, a hibahelyen, az RA védőföldelésen, és a rendszer csillagponti földelésén át testzárlati áram lép fel. Ha az áramerősség nagy, úgy - az előírt rövid időn belül - a túláramvédelem kioldja azt. Hazánkban az áramszolgáltatói hálózatok több mint 90%-a nullázott. A TN rendszerű hálózaton fellépő testzárlati áram gyakorlatilag nem halad a talajon át, szinte teljesen fémes úton (a fázisvezetőn, a nullázóvezetőn és a PEN-vezetőn át) záródik.

Az Áram-védőkapcsolók (ÁVK/RCD) mérése és a 50V-os dilemma

A szakmai fórumokon gyakran parázs vita alakul ki az ÁVK-k mérése során kapott értékek értelmezéséről. Egy tipikus eset, amikor egy jegyzőkönyvben a 30mA-es védőrelén mért megengedett legnagyobb hurokellenállás 7666 ohm, míg az 500mA-esnél ugyanez 460 ohm. Értem én, hogy a képlet szerint a számérték erre jön ki, de az Érintésvédelem elvisége vész el szerintem. Arra gondolok, hogy egy rozsdás vas, mely történetesen földelt, és nekidől a vizsgált berendezésnek, az is kielégíti ezen értékeket.

A feltüntetett értékek ÁVK alkalmazása esetén nem megfelelőek! A hibát ott követték el, hogy az UL értékét nem a szabványban meghatározott 50V-ra vették, hanem 230V-ra. 230V-os értéket csak a kismegszakítók és biztosítók esetén veheti alapul, mint U0 és mindez csak a váltakozó feszre érvényes, valamint a védővezető felé. Való igaz, hogy a kötelező ÁVK alkalmazása miatt, érintésvédelmi szempontból a RA értéke már igen magas is lehet, ráadásul a jelen szabványi környezetben már csak számottevő értékről beszélnek, de ne feledjük, hogy egy hatástalan ÁVK esetén csak a jó földelési érték fog kötni az anyaföldhöz.

Az ÁVK mérésével valóban az MSZ EN 61557-6:2000 foglalkozik, amiben világosan le van írva, hogy ÁVK használata esetén az érintési feszültség nem haladhatja meg az 50V-ot váltakozófeszültség esetén. A szabványalkotó nyilván tovább gondolta a biztonságot és ha már ÁVK, akkor legyen tuti a dolog, hiszen TN-rendszerben, egy PEN szakadás esetén már csupán TT-rendszerről beszélhetünk. Az UL értéke a hálózati feszültség nagyságától úgymond függetlenné vált, hiszen itt fokozott érintésvédelemről beszélünk.

Az érintésvédelmi módok nem a testek érintését kívánják megakadályozni, hanem azt, hogy az érinthető testek tartósan veszélyes érintési feszültség alá kerüljenek. ÁVK használata esetén ezt az érintési feszültséget limitálták 50V-ban. Akkor TN rendszernél mégis csak a 230 V feszültséggel kell számolni a hurokértéket, TT rendszernél meg 50 V-al? Egyedül a TT rendszernél van előírva az 50 V, nem lehet hogy emiatt van félreértés? Az Önműködő kikapcsolásnál TN rendszernél Én ezt a képletet láttam: Zs × Ia <= U0 azaz Zs <= U0 / Ia (U0 a névleges váltakozó vagy egyenfeszültség értéke a földhöz képest).

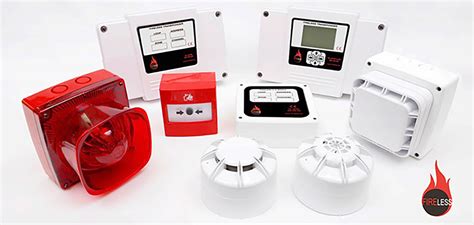

Intelligens tűzjelző rendszerek címzőhurkai és a fantomhibák

A tűzjelző rendszerek hurokellenállása nem csupán érintésvédelmi, hanem adatátviteli szempontból is kritikus. A telepítés után a próbaüzem alatt gyakran fantomhibák jelentkeznek (egyes eszközök időnként adathibát jeleznek: alacsony kamraérték, szakadt kör stb., majd megjavulnak, bizonytalan idő után más eszközök jeleznek hibát). Mit tehetünk ilyenkor?

Először is ellenőrizni kell, nincs-e olyan izolált szakasz, ahol az eszközök száma meghaladja a 25-öt. Fontos megvizsgálni, nincs-e úgy kialakítva a címzőhurok, hogy az előremenő és a visszajövő ág egy nagy területet kerít körbe (nagy keresztmetszetű egymenetes tekercs!), és e területen elektromágneses zajforrás is van (pl. elektromos gépek, szakaszolók, kapcsolószekrények, nagyteljesítményű kábelek, rádió, szikragyújtású robbanómotorok stb.).

Célszerű egy helyen felvágni a zárt címzőhurkot (egyszeres huroknál) és ellenőrizni, hogy minden eszköz működőképes maradt-e. Többszörös hurok esetén a vizsgálatot minden hurokban el kell végezni. Okozhatja a kérdésben szereplő hibajelenséget az árnyékolás helytelen földelése, vagy magának a védőföldnek a hibája is. A címzőhurok (kimenő oldalának) árnyékolását általában a központ szekrényén kell védőföldre kötni. A rendszer minden eleme saját címmel rendelkezik, így tűzjelzés esetén a kezelő személy azonnal megtudja, honnan jött a tűzjelzés. A hurkok kétoldali táplálásúak, ami azt jelenti, hogy vezetékszakadás esetén a másik oldalról is keresni kezdi az eszközöket.

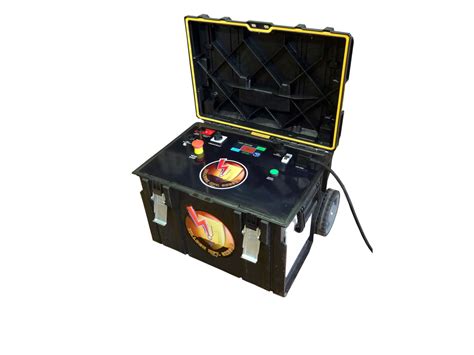

A modern ÉVÉ mérőműszerekkel szemben támasztott követelmények

A modern technikát és a változó feltételeket figyelembe véve egy mai ÉVÉ műszernek számos szempontnak meg kell felelnie. A készülék alkalmas legyen lehetőleg az összes mérés elvégzésére: hurok- és rendszer-impedancia mérése a 65-550 V feszültség tartományban. A rövidrezárási áram meghatározása a vizsgált hálózat feszültségére vonatkoztatva történjen. Fontos, hogy a hurok-impedancia mérését el lehessen végezni az életvédelmi relék működtetése nélkül is (15 mA mérőáram, amelynél még a 30 mA-es életvédelmi relé sem lép működésbe), ugyanakkor legyen lehetőség nagyáramú mérésre is.

A szigetelési ellenállás mérésénél a legtöbb esetben használatos vizsgáló feszültség 500 és 1000 V DC. Igen hasznos, ha a mérésnél a mért érték mellett a vizsgáló feszültség, a letörési feszültség és a szigetelési ellenállás értéke mind megjelennek a kijelzőn. Nagyon fontos funkció továbbá a potenciál-kiegyenlítő, bekötő és védőföld vezetők ellenállásának mérése ≥200 mA DC árammal és automatikus polaritás cserével.

A feszültségmérésnél külön előny, ha a készülék valódi effektív (TRMS) érték mérésére alkalmas. Ne feledjük, hogy ma tiszta szinuszos hálózat valójában nem létezik, így tényleges értéket csak valódi effektív értéket mérő készülékkel mérhetünk. A korszerű műszerek, mint például az Eurotest 61557, képesek mérés során külön bemeneten ellenőrizni az érintési feszültség nagyságát.

Hurokellenállás mérése különleges körülmények között

Gyakori kérdés a szakmában: hurokellenállás mérése földeletlen dugaljon hogyan kivitelezhető? A válasz egyszerű: a hurokellenállás mérése földeletlen dugaljon NEM lehetséges. Ennek ellenére, találkoztunk olyan villamos biztonsági felülvizsgálati jegyzőkönyvvel, ahol mesterünk megugrotta ezt a fizikai problémát. Gond nélkül mértek hurokellenállást (jegyzőkönyv szerint) földeletlen dugaljakon. Nyilván meg lehet hekkelni a mérést és akár az elosztó PE sínjéről levenni a földelést, de ez nem helyén való kontárkodás. Az a szomorú tapasztalat, hogy nagyon sok a kamu jegyzőkönyv, amiket lehet csak hasraütésszerűen töltött ki valaki. A megtévesztő információk akár súlyos balesetben vagy tragédiában is végződhetnek.

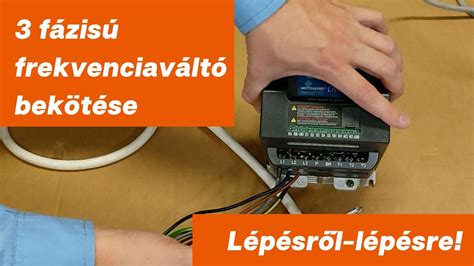

Egy másik speciális eset a frekvenciaváltók utáni mérés. 400V 50Hz / 400V 60Hz frekvenciaváltó előtt a mért hurokellenállás tökéletes lehet (pl. 0,21 ohm), de az elmenő oldalán a mérések már 3 és 21 ohm között szóródhatnak. Nem is tudsz a frekvenciaváltó után hurkot mérni, de nem is kell. Az MSZ HD 60364-6:2007 szabvány 61.3.6.1 p. szerint csak újrafelhasznált RCD-k esetében kell azok után hurkot mérni! Nem lehetséges bekötött frekvenciaváltónál egy betáphálózatra jellemző normális hurokimpedanciát mérni, mert az elektronikus eszközök nagy része lezárt állapotban van.

Ebben az esetben megfelel az RCD előtt mért érték! A védővezető folytonossága a lényeg, hiszen erre old majd le az RCD, HA ÚGY ÉRZI! Idézet a szabványból: "Ha a védelmi mód hatásosságát egy, az RCD után lévő pontban már igazolták, akkor a berendezések védelmének ettől a ponttól való igazolására elegendő a védővezetők folytonosságának bizonyítása." Ezt pedig megmérted! Csak dokumentálni kell!

Rendszerjelölések és a zárlati áram meghatározása

Az érintésvédelem hatásosságát nagyban befolyásolja a rendszer típusa. A kétbetűs rendszerjelölés első T betűje (T=terra) a földelést jelöli. A második betű a testhez kötött nullavezetőt jelöli.

1. TN-C rendszer: a védővezető és a nullavezető mindenütt közös (PEN). Ez 10 mm2-nél kisebb keresztmetszetű vezetékeknél a szabvány szerint tiltott a szakadás veszélye miatt.
2. TN-S rendszer: a védővezetőt már a transzformátortól kezdve külön választják a nullavezetőtől.
3. TN-C-S rendszer: a hálózat egy részén közös a védő- és nullavezető, majd egy ponton szétválnak.

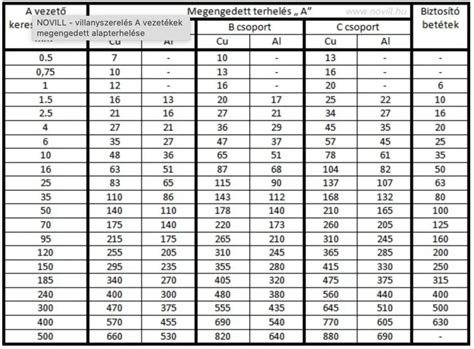

Sok villanyszerelőben felmerül a kérdés, hogy meghatározható-e a zárlati áram nagysága méréssel, például egy lakatos műhely 3x63A-es betáplálásánál, és használhatóak-e 3kA-es kismegszakítók. A zárlati áram méréssel meghatározható a hurokimpedancia ismeretében (Isc = U / Zs). A kismegszakító megszakítóképességének (pl. 4.5kA, 6kA, 10kA) meg kell haladnia a méréssel vagy számítással meghatározott várható legnagyobb zárlati áramot a beépítési ponton.

A tűzvédelmi szabályozás, konkrétan az Országos Tűzvédelmi Szabályzatról szóló 54/2014. (XII. 5.) BM rendelet (OTSZ) előírja a tűzjelző berendezések rendszeres és rendkívüli felülvizsgálatát. A rendszeres felülvizsgálatok célja a tűzjelző berendezés megfelelő működőképességének normál körülmények között történő ellenőrzése. Dokumentálás keretében az ellenőrzés során tapasztaltakat az üzemeltetési naplóba rögzíteni kell. A felülvizsgáló szakember a környezeti változásokat értékelve megállapítja, hogy az érzékelő megfelelő működése biztosított-e, típusa megfelel-e a környezet tűzkockázatának.

A mérések pontossága és a jegyzőkönyvek hitelessége nem csupán jogi megfelelőség, hanem életvédelmi kérdés. A hurokellenállás-mérés során elkövetett hibák, vagy a szabványok téves értelmezése (mint az 50V vs 230V kérdése az ÁVK-nál) hamis biztonságérzetet adhatnak, ami kritikus helyzetben a védelem elmaradásához vezethet.
