Karbon és Epoxi Gyanta Szendvicsszerkezetek: Az Innováció és Teljesítmény Fúziója

Bevezetés a Szénszál-erősítésű Kompozitok Világába

A modern mérnöki tudomány és iparágak, mint az űrhajózás, autóipar, sporteszközök gyártása, és egyre inkább a bútoripar, folyamatosan keresik azokat az anyagokat és technológiákat, amelyek kiváló teljesítményt, könnyű súlyt és tartósságot biztosítanak. Ezen igényekre ad választ a szénszál-erősítésű epoxi gyanta, melyet gyakran „karbonként” emlegetnek. Ez a kompozit anyag nem csupán esztétikai értéke miatt népszerű, hanem kiemelkedő mechanikai tulajdonságai, például az acélt meghaladó szilárdsága és annak negyedét kitevő sűrűsége miatt is. A szénszálak legjelentősebb előnye az igen magas rugalmassági modulusz, amely az anyag merevségét írja le. Az ilyen típusú kompozitok lehetővé teszik olyan szerkezetek megalkotását, amelyek hagyományos anyagokból eddig elképzelhetetlenek voltak.

A kompozitok mesterségesen előállított, inhomogén, több összetevőből álló anyagok, melyeket azért hoztak létre, hogy a különböző, társított anyagok eltérő, előnyös tulajdonságait ötvözzék egymással. A kombináció eredményeképpen nyert anyagok könnyebb és jobb felhasználhatóságot biztosítanak. Szűkebb értelemben olyan mesterséges úton előállított anyagokat sorolunk közéjük, melybe a szilárdsági és szerkezeti tulajdonságok irányonként eltérőek, azaz anizotróp tulajdonságú anyag keletkezik. Egy kompozit olyan szerkezeti anyag, mely egy mátrix (beágyazó) anyag és egy szerkezeti erősítő vagy más néven teherviselő részelem (pl. szál, szövet) kombinációjaként keletkezik.

Szendvicsszerkezetek - Az Erő és Könnyedség Titka

A szénszálas epoxi gyantát gyakran nem önmagában, hanem szendvicsszerkezetben használják fel, ami a monolit héjszerkezethez képest minimális tömegnövekedés mellett óriási plusz merevséget biztosít. Egy szendvicsszerkezet lényege, hogy két merev és nagyszilárdságú héjat egy könnyű, nyomás- és nyírásálló szendvicsmag tart össze, jelentősen megnövelve így a szerkezet inerciáját. Ez a kialakítás a kiváló anyagjellemzőkkel és a szálak irányíthatóságával együtt lehetővé teszi, hogy csak a terhelt irányokba erősítsék vagy merevítsék a terméket, optimalizálva a tömeget és a teljesítményt.

A kompozit technológia lehetővé teszi a rendkívül könnyű, mégis elképesztően erős alkatrészek gyártását. Legyen szó egy RC hajótest laminálásáról, repülőmodell elemek javításáról vagy egyedi karbon alkatrészek készítéséről, számos alapanyag elérhető a piacon. A szerkezet erejét a karbon- vagy üvegszövet adja, a gyanta csak az összetartó közeg. A kevesebb gyanta több erőt jelent.

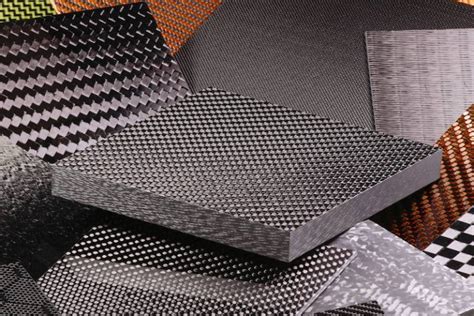

Vázanyagok: A Szénszál Jelentősége

A szénszálak kétségkívül a kompozitok legfontosabb erősítőanyagait képezik, különösen, ha a cél a maximális merevség és minimális súly elérése. Könnyűek, ugyanakkor erősebbek, mint például az acél, így autókarosszéria-elemek, hajótestek, kerékpár- és motorkerékpár-vázak gyártásánál is alkalmazzák. A szénszál átmérőjének csökkenésével az üveg- és szénszálak szilárdsága jelentősen növekszik (főként 10μm-nél kisebb tartományban), ezt a jelenséget szálparadoxon néven ismeretes.

Az erősítőanyagot (ami akár szál vagy szövet formájú, és többek között üveg, szén, grafit, aramid, bór alapú lehet) a mátrixgyanta, mint beágyazó anyag veszi körül. Ennek feladata, hogy az erősítőelemnek határozott formát adjon, továbbítsa az alkatrészt érő terheléseket az erősítőkre, megvédje azokat a környezeti hatásoktól, a sérülésektől (pl. kopás), valamint javítsa a szálak mechanikai tulajdonságát (pl. hajlítószilárdság).

Maganyagok: A Szendvics Lelke

A habok a maganyag egyik leggyakoribb formája a szendvicsszerkezetekben. Különböző szintetikus polimerekből állíthatók elő, mint például polivinil-klorid (PVC), polisztirol (PS), poliuretán (PU), polimetakrilamid (PMI), poliéterimid (PEI) és sztirolakrilonitril (SAN). Sűrűségük jellemzően 30 kg/m³-től 300 kg/m³-ig terjed, de a kompozit szerkezetekben leggyakrabban 40-200 kg/m³ közötti sűrűségű habokat használnak. Vastagságuk általában 5 mm-től 50 mm-ig terjed.

PVC Habok

A zárt cellás polivinil-klorid (PVC) habok az egyik leggyakrabban használt alapanyag a nagy teljesítményű szendvicsszerkezetek felépítéséhez. Bár szigorúan a PVC és a poliuretán kémiai hibridje, egyszerűen "PVC habként" említik őket. A PVC habok statikus és dinamikus tulajdonságok kiegyensúlyozott kombinációját és a vízfelvevő képességgel szembeni ellenállást biztosítják. Jellemző üzemi hőmérséklettartományuk -240 °C és +80 °C között van, és ellenállnak számos vegyi anyagnak.

Bár a PVC habok általában tűzveszélyesek, vannak olyan tűzgátló készítmények, amelyek számos tűzzel szemben kritikus alkalmazásban, például vonatkomponensekben alkalmazhatók. Szendvicsszerkezet FRP-bőrtartalmának magjaként használva ésszerű ellenállása a sztirolnak köszönhetően biztonságosan használható poliésztergyantákkal, ezért sok iparágban népszerű. Normális esetben lapos formában, vagy egyszerűen, vagy rácshálózatként van ellátva, hogy könnyebben formázható legyen.

A PVC habnak két fő típusa van: térhálósított és nem térhálósított (néha "lineárisnak" nevezett).

• Nem térhálósított habok (például az Airex R63.80): Keményebbek és rugalmasabbak, könnyebben formálódnak a görbék körül. Azonban kisebb mechanikai tulajdonságokkal rendelkeznek, mint a keresztkötésű PVC ekvivalens sűrűsége, és alacsonyabb ellenállásuk van az emelkedett hőmérsékletnek és a sztirolnak.
• Keresztkötésű társaik: Nehezebbek, de törékenyebbek és szilárdabb paneleket termelnek, kevésbé hajlamosak lágyulni vagy kúszni a forró éghajlaton. Tipikus keresztkötéses PVC termékek közé tartozik a Herex C-sorozatú habok, Divinycell H és HT minősítések, valamint a Polimex Klegecell és Termanto termékek.

A keményített PVC habok új generációja is elérhetővé válik, amely a térhálósított PVC-habok alapvető mechanikai tulajdonságait forgalmazza néhány, a lineáris habok jobb ellenállásának köszönhetően. Tipikus termékek közé tartozik a Divincell HD minőségű. A PVC/poliuretán kémia természete miatt keresztkötéses PVC-habokban ezeket az anyagokat alaposan le kell zárni egy gyanta bevonattal, mielőtt biztonságosan alkalmazhatók alacsony hőmérsékletű keményedő prepregekkel. Bár ezeknek a haboknak speciális hőállósági kezelések állnak rendelkezésre, ezek a kezelések elsősorban a hab méretstabilitásának javítására és a magas hőmérsékletű feldolgozás során leadott gázkibocsátás csökkentésére irányulnak.

Polisztirolhabok

Bár a polisztirolhabok széles körben használatosak a vitorlázó és a szörfdeszka gyártásban, ahol a könnyű súlyuk (40kg/m³), az alacsony költségű és a könnyen homokos jellemzők kiemelkedő fontosságúak, ritkán alkalmazzák a nagy teljesítményű komponens konstrukcióban, mivel alacsony mechanikai tulajdonságaik vannak. Nem alkalmazhatók poliészter gyanta rendszerekkel együtt, mert a gyantában lévő sztirol feloldja.

PMI (Polimetakrilimid) Habok

Egy adott sűrűségnél a PMI (polimetakrilimid) habok, mint a ROHACELL®, a habmagok közül a legmagasabb összhatást és merevséget kínálják. Jellemzőik magukban foglalják a nagy dimenziós stabilitást, a zárt sejtszerkezetet és a nagy kifáradási élettartamot is, amelyek magas hőmérsékleten kikeményíthetők és használhatók. Teljes költség- és teljesítményjellemzőik azt jelentik, hogy eddig felhasználásuk főként a nagyobb teljesítményű kompozit részekben történt, mint például a helikopter rotorlapátok, a csűrők és a rugalmas profilok a nyomástartó falakon.

Sztirol-akrilnitril (SAN) Kopolimer Habok

A SAN habok hasonlóan viselkednek a keményített térhálós PVC-habokhoz. A keresztkötéses PVC magok statikus tulajdonságainak nagy része, de sokkal nagyobb nyúlványokkal és szívóssággal rendelkeznek. Így képesek abszorbeálni a törés hatásait. A SAN habok számos alkalmazási területen helyettesítik a lineáris PVC habokat, mivel nagy a lineáris PVC szilárdsága és nyúlása, de magasabb hőmérsékleti teljesítményük és jobb statikai tulajdonságaik vannak. Azonban még mindig hőformázhatóak, ami segít az ívelt részek gyártásában. A hőálló anyagú SAN habok egyszerűbben alkalmazhatók az alacsony hőmérsékletű kikeményítő prepregek esetében is, mivel nincsenek a PVC-ben rejlő zavaró kémia. A tipikus SAN termékek közé tartoznak az ATC Core-Cell A sorozatú habok.

Egyéb Hőre Lágyuló Műanyagok

A hőre lágyuló anyagokból készült habok fújására új technikák kifejlesztésénél az ilyen típusú expandált anyagok mennyisége tovább növekszik. Jellemző a PEI hab, egy expandált poliéterimid/poliéter-szulfon, amely a kiváló tűzállóságot ötvözi.

Az Epoxi Gyanta Szerepe és Típusai

Az epoxi gyanta az építőipar egyik sokoldalúan alkalmazható anyaga, amely kiváló mechanikai tulajdonságainak és vegyi ellenállóságának köszönhetően számos területen nyújt megoldást. Ez egy kétkomponensű műgyanta, amely az epoxigyanta és a keményítő komponens keverékéből áll. A keverés után bekövetkező kémiai reakció során a gyanta megszilárdul, erős és tartós anyagot képezve. Az epoxi gyanta kiváló tapadóképességgel rendelkezik, és ellenáll a vegyi anyagoknak, hőnek és mechanikai terhelésnek. Száradása után az epoxi erős és tartós gátat képez a vízzel szemben, megakadályozva a nedvesség felületen történő átszivárgását, így véd a rothadástól vagy a korróziótól. Fontos azonban megjegyezni, hogy nem teljesen vízálló, de a felület megfelelő előkészítésével és a professzionális alkalmazási technikák alkalmazásával azonban azzá tehető.

A gyanta szerepe a kompozit anyagokban nagyon fontos. A gyanta kiválasztása meghatározza a jellemző folyamatparaméterek sorát, bizonyos mechanikai tulajdonságokat és funkcionalitásokat (hőtulajdonságok, gyúlékonyság, környezetvédelmi ellenállás stb.), a gyanta teljesítménye szintén kulcsfontosságú tényező a kompozit anyagok mechanikai tulajdonságainak megértésében. Jelenleg a legtöbb szénszál alkalmazása és teljesítménye megköveteli a gyanta kiválasztását hordozóként.

Szénszálas kompozitok készítésekor általában három típusú hőkeményítő gyantát kell figyelembe venni: epoxi, vinil-észter és poliészter.

• Epoxigyanták: A végső szilárdságot igénylő kompozit alkatrészek esetében a gyártók epoxigyantákat használnak. Az epoxigyanta és a szálak közötti kötés erős, ami azt jelenti, hogy nagyobb nyírási terhelést lehet átvinni a szálak között, ami nagyobb szilárdságot biztosít a kompozit anyagnak. Kiváló mechanikai tulajdonságokkal rendelkező, zsugorodásmentes kötést biztosító anyagok. Friss, gazdaságos kiszereléseik ideálisak apró javításokhoz és otthoni modellezéshez.
• Poliészter gyanták: A legszélesebb körben használt gyanták a kompozit iparban. Olcsóbbak, némi korrózióállósággal rendelkeznek, és megbocsátóbbak, mint az epoxik. Az összes üvegszálas alkatrész többsége poliészter gyantából készült, mivel könnyen dolgozható, gyorsan kezelhető, és ellenáll a hőmérsékletnek és katalizátoroknak.
• Vinil-észter gyanták: Poliészter és epoxi keverékének tekintik - ami azt jelenti, hogy kezelési jellemzőik, teljesítményük és áruk gyakran a másik kettő közé esik. A három közül a vinil-észter gyanták biztosítják a legmagasabb korrózióállóságot, hőmérsékletállóságot és nyúlást (szívósságot).

A kiválasztott gyanta jelentős hatással lehet a befejezett projektre. A fröccsöntőgyanta választása a szövet kompatibilitásától, a szolgáltatási feltételektől és a kész alkatrész kívánt tulajdonságaitól függően változhat. Fontos megérteni a gyanták közötti különbségeket, és hogyan befolyásolják a kompozit tulajdonságait.

Az Epoxi Gyanta Építőipari Felhasználása

Az epoxi gyanta rendkívül sokoldalú anyagnak bizonyult az építőiparban, számos alkalmazási lehetőséget kínálva a padlóbevonatoktól a repedésjavításig.

Padlóbevonatok Készítése

Az epoxi gyanta padlóbevonatok tartósak, könnyen tisztíthatók és esztétikusak. Az ipari csarnokok, műhelyek, garázsok vagy éppen közintézmények padlófelületeihez kiváló választás. Például a Murexin EP 70 BM nagy mechanikai igénybevételhez tervezett bevonat. Az epoxi padlók kialakításához javasolt legalább 2 réteg alkalmazása, ahol az első alapozó, a második pedig a fő fedőréteg. Bizonyos esetekben kvarchomokkal vagy színes pelyhekkel is kombinálható az esztétikusabb vagy csúszásmentes felület érdekében. A padlóbevonat színét és csillogását UV-álló, pigmentált gyantával érdemes megoldani, hogy hosszú távon is megőrizze vizuális tulajdonságait.

Fali és Mennyezeti Felhasználás

Bár az epoxi gyantát leggyakrabban padlóbevonatként alkalmazzák, kiválóan alkalmas falak és mennyezetek vízszigetelésére és megerősítésére is. A gyanta a felületre kerülve egy kemény, ellenálló réteget képez, amely ellenáll a nedvességnek, vegyszereknek és a mechanikai sérüléseknek is. Hideg helyiségekben hőálló epoxi rendszerekre van szükség. Az ilyen típusú bevonatok esetében fontos a hőmérséklet- és páratartalom-szabályozás a kivitelezés idején, mivel ezek jelentős hatással lehetnek a kötési folyamatra és az anyag teljesítményére. Mennyezeti felhasználáshoz alacsony viszkozitású, önterülő epoxi gyantát javasolt használni, és mindig védőfelszerelésben dolgozni, mivel a magasban történő alkalmazás balesetveszélyes lehet.

Vízszigetelő Rétegek Kialakítása

Az epoxi gyanta kiválóan alkalmazható vízzáró rétegként is, különösen nedvességnek vagy víznyomásnak kitett területeken. Létezik oldószeres változat is, amely fokozott tapadást és ellenállóképességet biztosít. Az epoxi gyanta vízszigetelő rétegként történő alkalmazása megköveteli a tökéletesen por- és zsírmentes alapfelületet. A gyanta akár több milliméteres rétegben is felhordható, így masszív és ellenálló bevonat hozható létre. A teljes kötési idő után a felület hosszú éveken át ellenáll a víz okozta károsodásnak. Alkalmazás előtt érdemes nedvességtesztet végezni, mert a magas páratartalom csökkentheti a tapadást és előidézheti a buborékosodást.

Ragasztási Alkalmazások

Az epoxi gyanta erős, tartós kötést biztosít, így kiválóan alkalmas különféle építőipari ragasztási feladatokra. A ragasztandó elemeket rögzíteni kell, amíg az epoxi teljesen meg nem köt. Nagy igénybevételű kötéseknél kétkomponensű, strukturális epoxi rendszert érdemes használni, amelyek nagy nyíró- és húzószilárdságot biztosítanak. A Mapei Epojet kétkomponensű, szuperfolyós epoxigyanta alkalmas injektálással történő szerkezeti megerősítésre és ragasztásra, valamint megrepedt tartószerkezetek monolit helyreállítására, cementkötésű esztrichek repedéseinek tömítésére.

Repedésjavítás és Felületkiegyenlítés

Az epoxi gyanta kiválóan alkalmas betonrepedések és kisebb felületi egyenetlenségek javítására. Spatulás javítás: nagyobb hibák, hézagok gyors kitöltésére. Az alkalmazás során kiemelten fontos a megfelelő alapfelület-előkészítés. A repedéseket ki kell tisztítani, portalanítani, és szükség esetén enyhén ki kell szélesíteni, hogy a gyanta megfelelően be tudjon jutni. A spatulás anyagokat simítóval kell eloszlatni, majd száradás után újracsiszolni. Ha tartós és esztétikus felületet szeretne, használjon pigmentált epoxi gyantát a kijavított felületeken, így nem szükséges utólagos festés.

epoxi gyanta repedésjavítás

Kompozitok Szilárdsága és Tönkremeneteli Formái

A polimer mátrix kompozitok olyan többfázisú összetett anyagok, ahol a szívós mátrix és a nagyszilárdságú erősítőanyag közt kiváló adhéziós kapcsolat áll fent. Az epoxi, vinilészter és poliészter gyanták korlátozottan használhatók fel különböző szerkezetek előállításához, mivel a mechanikai tulajdonságaik kedvezőtlenek más szerkezetű anyagokkal, például a fémekhez képest. A könnyű formálhatóságuk ezzel szemben igen kedvező az összetett, bonyolult alakzatok kialakításához.

A megszilárdulva rideg mátrixokkal szemben például az üvegnek, aramidnak, bórnak igen nagy a húzó és nyomó szilárdsága, ám tömör formában nem jók a tulajdonságai. Ennek oka abban keresendő, hogy a terhelésnek kitéve a szerkezeten belül véletlenszerűen mikrorepedések keletkeznek, melyek az anyag repedését, törését eredményezik még azelőtt, hogy az elméleti szakadási pontjukat elérnék. Annak érdekében, hogy ez ne jelentsen problémát, ezeket az anyagokat nem tömb, hanem szál formában készítik, és a teherviselésbe pedig szálkötegekbe rendezve vesznek részt. Igénybevétel hatására ekkor is megjelennek mikrorepedések, ám így csak egy-egy szál esik ki a teherviselésből, mivel a szálak egymástól elkülönítve találhatóak, így a mikrorepedések nem tudnak nagy területre átterjedni.

A Kompozitokat Érő Terhelések és Tönkremeneteli Formák

Az alkatrészek sérülései - így a kompozitból készülteké is - alapvetően fizikai és kémiai okokra vezethetőek vissza. Az első csoportba tartoznak a mechanikai, hő, elektromosság sugárzás vagy időjárás okozta, míg az utóbbiba a vegyszerekkel kapcsolatos sérülések. Egyes poliészter- és epoxigyanták hajlamosak a víz felvételére, ezáltal szilárdságuk jelentősen csökkenhet, és csökken az üvegesedés hőmérsékletük (Tg).

A terhelések felvételében a beágyazó- és az erősítőrész eltérő szerepet játszik:

• Húzás: A szerkezet húzószilárdságát az erősítőszál mechanikai merevsége adja, mivel ez jóval nagyobb, mint a beágyazó anyagé.
• Nyomás: A nyomószilárdság érdekében a beágyazó anyag tapadási képessége és merevsége is számottevő, mivel a beágyazó anyag feladata, hogy az erősítő szálakat egyenesen tartsa, és megakadályozza azok deformációját, kihajlását.
• Hajlítás: Hajlítás során a húzás, nyomás és nyírás egyidejűleg lép fel. Terhelés során a külső rétegek húzásra és nyomásra dolgoznak, miközben a rétegek egymáshoz képest nyíródnak.
• Nyírás: A nyíró igénybevétel a szomszédos rétegeket próbálja egymáson elcsúsztatni. Nyírás során a beágyazó anyag játssza a fő szerepet, mivel nemcsak jó mechanikai tulajdonságokkal, de a szálakkal való nagy adhézióval is rendelkeznie kell. Többrétegű kompozitok esetében a nyírással szembeni szilárdságot rétegek közötti nyírószilárdságnak (Interlaminar Shear Strength - ILSS) nevezik.
• Csavarás: Az ILSS szintén kulcsszerepet játszik a csavaró terhelések felvételében is, ezen felül azonban a csavarószilárdság jelentősen javítható a rétegrend megfelelő kiválasztásával.

Összetett anyagok esetében az alábbi tönkremeneteli formák léteznek:

• Szálszakadás (fiber break): Akkor következik be, ha a fellépő húzás meghaladja a szál húzószilárdságát. Ez a tönkremenetel a legkedvezőbb, mert lehetővé teszi az erősítőszál szakítószilárdságának teljes kihasználását.
• Mátrixtörés (plysplitting): Nyomás hatására a beágyazó anyagon belül repedések jelennek meg.
• Szálkihajlás (microbuckling): Akkor következik be, ha a nyomóerő mátrixtörést követően is fennmarad, és az erősítőszálak kihajlanak.
• Szálkihúzódás: Kis anyagvastagság esetén megnő a felületi nyomás (pl. furat mentén a palástnyomás hatására), ennek következtében fellágyul a mátrix, a gyanta folyáshatár fölé kerül, és ezt követően nem képes a terhelést a szálakra átadni.
• Rétegelválás (delamináció): Rétegek között megy végbe. A rétegekkel merőleges irányú erőhatás következtében a rétegek közötti adhézió megszűnik, a rétegek elválnak egymástól. Ennek hatására a szerkezet szilárdsága jelentősen csökken. Közforgalmi repülőgépek egyik leggyakoribb sérülése a villámcsapás, mely szintén delaminációt okozhat.

Kifáradási Viselkedés és Sérüléstűrő Képesség

A fémalkatrészek egyik jellegzetes tönkremeneteli formája az anyagfáradásos törés. Ismétlődő igénybevétel hatására mikrorepedés keletkezik az anyagban, a továbbra is fennálló terhelés hatására a repedés továbbterjed, és makrorepedéssé nő. A kompozitokról általánosságban elmondható, hogy a fémeknél sokkal ellenállóbbak az időben ismétlődő húzó igénybevételekkel szemben. Ugyanakkor nagyon kevés olyan alkatrész van, amely csak tiszta húzást szenved el, a gyakorlatban sokszor nyomással, nyírással, csavarással párosul, és ez utóbbiak elviselése jelenti a kihívást a szerkezete számára. Különösen igaz ez akkor, ha már előzőleg külső hatás nyomán sérülést szenvedtek.

Kompozitokban a kifáradási vagy időtartam szilárdság elvesztése okozta törés a következő lépéseken keresztül zajlik le:

• Repedéskeletkezés: Feszültségkoncentráció (például az alkatrészen belül található légbuborékok környezetében) repedéseket okozhat, ha a beágyazó anyag belső adhéziója lecsökken, vagy az erősítőszál folytonossága megszakad.
• Törésterjedés: A fémekben keletkező egy mikrorepedéssel ellentétben több is keletkezik, melyek folyamatosan nőnek és terjednek a beágyazóanyagban.
• Húzó kifáradás: Ez magában foglalja a törés kialakulását és terjedését is, akárcsak a fémek esetében. Amint a korábban keletkezett mikrorepedések összeérnek, a beágyazó anyag nem képes a terhelést a szálakra átadni, és bekövetkezik a törés.

Repülőgép-szerkezeteknél a fent leírt szilárdságvesztési folyamat a gyakorlatban nem zajlik le, mivel a gyártók által megadott szolgálati idő a törés előfordulását jelentősen megelőzi. Az Airbus Industry repülőgépgyártó vállalat méretezési alapelvei között lefektette, hogy a kompozit szerkezetek nem kifáradás érzékenyek. Ugyanakkor amint a fenti ábra is mutatja, külső sérülés hatására jelentősen változik a szerkezet terhelés felvevő képessége, ezért célszerű megvizsgálni milyen folyamatokon keresztül hat a kompozit szerkezetre a kifáradás.

Az erősítőszálak sokkal jobb kifáradás-tűréssel rendelkeznek, mint a beágyazó anyagok, ezért az ilyenfajta szilárdságvesztés elkerülése érdekében a szálak dominanciája kívánatos. Ez a valóságban a minél hosszabb erősítőszálakkal valósítható meg. Egyirányú szövetek esetében az anyagfáradással szembeni ellenállás kimagasló, mivel a szálirányban ható időben változó igénybevételek a beágyazó anyagot nem terhelik túl. A külső mechanikai hatások ugyanakkor jelentős kockázatot jelentenek a kompozitok időtartam szilárdságával kapcsolatban, mivel még egy viszonylag kis energiájú ütés is hajlamos delaminációt okozni.

Gyártástechnológia: Prepreg és Negatív Szerszám

A szénszálas kompozit szendvicsszerkezetek gyártásánál gyakran alkalmazzák a prepreg technológiát negatív szerszám használatával. A prepreg szó a "preimpregnated" kifejezés rövidítése. Arra utal, hogy az erősítőanyag már eleve át van itatva a mátrix anyaggal (gyantával). A mátrix anyag epoxi gyanta, amely kiváló jellemzői miatt a legalkalmasabb anyag a nagyszilárdságú szénszálváz erősítésére.

Ez a technológia precíziósabb rétegfelépítést és jobb anyagminőséget tesz lehetővé, mivel a gyanta mennyisége pontosan szabályozott, és a térhálósítás kontrollált körülmények között, gyakran hőkezeléssel történik. Ez különösen fontos a nagy teljesítményű szerkezetek, például repülőgép-alkatrészek vagy prémium bútorok gyártásánál, ahol a homogenitás és a hibamentesség kritikus.

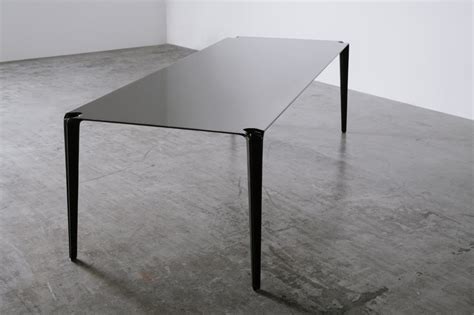

Innovatív Alkalmazások: A HORIZON Asztal

A Flaar Mérnöki Tervező és Szolgáltató Kft. és Juhos Lehel közös munkájának eredménye a HORIZON szénszál erősítésű kompozit asztal, amely a Magyar Divat & Design Ügynökség (MDDÜ) design LAB inkubációs programja során valósult meg. A különleges projektet a tervező leírásában közöljük.

A HORIZON asztal megvalósításával a tervező és gyártó célja a kompozit anyag és különleges technológia adta alternatívákban rejlő lehetőségek maximális kihasználása volt, egy szokatlan arányokkal és jellemzőkkel bíró bútor esetében. A kompozit anyagok - főképp a karbonként emlegetett szénszállal erősített epoxi gyanta - különleges jellemzőkkel rendelkeznek. A munkájuk célja, hogy a szénszál ne csak a dekoratív struktúrája vagy egzotikus hangzása miatt kerüljön felhasználásra, mint azt számos termék esetében megfigyelhetjük. Céljuk az anyagban és a különleges technológiában rejlő lehetőségek maximális kiaknázása egy szokatlan arányokkal és jellemzőkkel bíró asztal esetében.

Az asztal vázanyagának, a szénszálnak a szilárdsága meghaladja egy átlagos acélét, sűrűsége viszont csak negyede annak. Legjelentősebb előnye azonban az igen magas rugalmassági modulusza - ez az anyagjellemző írja le az anyag merevségét. A merev szerkezet építését lehetővé tevő szénszálas epoxi gyantát ráadásul nem önmagában, hanem szendvicsszerkezetben használták fel az asztalnál, ami a monolit héjszerkezethez képest minimális tömegnövekedés mellett óriási plusz merevséget biztosít. A kiváló anyagjellemzők és a szendvicsszerkezet merevsége mellett a kompozit anyagok további előnye, hogy a szálak irányíthatóak, ezáltal lehetővé válik, hogy csak (és kizárólag) a terhelt irányokba erősítsenek vagy merevítsenek egy terméket.

A HORIZON asztal egy olyan önhordó héjszerkezet, mely az asztallap 4 sarkába süllyedő profilszerű lábakon áll. Az hagyományos asztalformát újragondolva így innovatív, ugyanakkor ismerős kialakítást kapunk. A látszó élek vastagsága a szénszál erősítésnek köszönhetően csupán ~5 mm, míg az asztallap rejtett, hab maganyagú szendvicsszerkezete akár 2,6 méter hosszúságban is merev. Exkluzív tárgyaló vagy étkezőasztalként, a HORIZON a technológia és a formatervezés izgalmas fúziója. A különleges anyaghasználatnak és technológiának köszönhetően nem csak egyedülállóan nemes megjelenésű az asztal, de statikai jellemzőinek köszönhetően szokatlan arányokkal is rendelkezik. Így egy alacsony tömegű, exkluzív kivitelű, prémium termék a végeredmény.

Műszaki Adatok: HORIZON Asztal

• Anyag: szénszállal erősített epoxi gyanta
• Asztallap hossz: 2600 mm
• Asztallap szélesség: 1000mm
• Teljes magasság: 760 mm
• Tömeg: 19 kg
• Felület: 2K Fényezett: Színre fújt, matt / magasfényű lakkal, Carbon outlook, matt / magasfényű lakkal

Az Epoxi Gyanta Munkálatai és Gyakori Hibák

Az építkezésekhez és a felújításokhoz nemcsak komoly szakértelemre, hanem számos különleges anyagra is szükség lehet. Az építéskémiai termékek meghatározóak lehetnek a végeredmény minőségét és megjelenését illetően. Ide tartozik az epoxigyanta is, amelynek számos típusa létezik, ezek a kötési és a felhasználhatósági idő, a kötési tulajdonság, a viszkozitás, az UV-, a vegyszer-, a karc- és a kopásállóság tekintetében különbözhetnek.

Hogyan Dolgozzunk az Epoxigyantával?

Ahhoz, hogy az epoxigyanta vízzáró legyen, a termék felhordása előtt gondoskodni kell a felület megfelelő előkészítéséről, ami magában foglalja a felület alapos tisztítását, zsírtalanítását a tapadás érdekében. Ugyanilyen fontos a megfelelő kikeményedési idő, ugyanis szilárdulás előtt az epoxi nagyon érzékeny a nedvességre. Ezért a kikeményedési folyamat során száraz körülményeket és minimális páratartalmat kell biztosítani a vízállóság érdekében. Optimálisan +10 °C és +30 °C között dolgozzunk vele.

Szerszámok és Védőfelszerelések

Az epoxi gyanta alkalmazásához néhány alapvető, de speciális szerszám és megfelelő védőeszköz is szükséges. Ezek közé tartoznak:

• Keverőgépek és keverőrudak: Az epoxi és keményítő pontos arányú keveréséhez.
• Ecsetek, hengerek, spatulák: A gyanta felhordásához.
• Védőfelszerelés: Védőkesztyű, védőszemüveg, légzésvédő maszk (különösen zárt térben). Munkaruha, térdvédő a hosszabb munkákhoz. Mindig dolgozz jól szellőző helyiségben, és legyen kéznél ipari törlőkendő vagy acetonnal átitatott rongy a szerszámok gyors tisztításához.

Elkerülendő Hibák Epoxi Gyanta Használatakor

Sok esetben a kezdők az epoxi gyanta használata során kisebb-nagyobb hibákat vétenek, amelyek a végeredmény minőségét is rontják.

• Nem megfelelő keverési arány: Az epoxi gyanta kétkomponensű, és a pontos arány betartása kritikus a megfelelő kötés és szilárdság eléréséhez.
• Rossz felület-előkészítés: Nagyon nedves, olajos vagy porózus felületeken gyenge lehet a tapadás. A felületnek tisztának, száraznak és zsírmentesnek kell lennie.
• Nem megfelelő hőmérséklet és páratartalom: Az optimális +10 °C és +30 °C közötti hőmérséklet tartományon kívüli munkavégzés, valamint a magas páratartalom negatívan befolyásolhatja a kötési folyamatot és a végeredményt.
• Inkompatibilis pigmentek használata: Igen, de csak epoxigyantával kompatibilis, oldószermentes pigmenteket szabad használni, hogy ne befolyásolja az anyag szerkezetét és kötését.
• Túl sok gyanta: A kevesebb több! A szerkezet erejét a karbon- vagy üvegszövet adja, a gyanta csak az összetartó közeg. A túl sok gyanta növeli a súlyt és csökkenti a végső szilárdságot.

A Jövő Anyaga: A Kompozitok Potenciálja

Az epoxigyanta:

• Védelmet nyújt a vízkárok ellen. Vízszigetelésre is használható, hogy meghosszabbítsuk a felület élettartamát.
• Fokozott tartósságot biztosít. A megszilárdult epoxi kemény, rugalmas bevonatot képez, amely ellenáll a nagy forgalomnak, a zord időjárási körülményeknek és más környezeti tényezőknek.
• Tapadást biztosít a különböző aljzatokhoz, beleértve a betont és a fémet is. Ez az erős kötés megbízható tömítést hoz létre, megakadályozva a víz beszivárgását a repedéseken, illesztéseken vagy porózus felületeken keresztül.
• Költséghatékony, ugyanis tartóssága és vízállósága révén csökkenti a karbantartási és javítási költségeket.
• Testre szabható.

A kompozit anyagok erősítőszálakból és műanyagból állnak. A gyanta kiválasztása fontos része az általános kompozit kialakításnak, és nem szabad figyelmen kívül hagyni. A kompozit legértékesebb tulajdonságait kiegészítő gyanta kiválasztása javítja a kompozit teljesítményét és hosszú élettartamát. A gyanták teljesen új tulajdonságokat adhatnak a kompozit termékekhez. Hasonlóképpen antimikrobiális adalékanyagok keverhetők a gyantába, hogy megakadályozzák a bakteriális vagy gombás szennyeződést. Érdemes megjegyezni, hogy bizonyos esetekben a gyanta adalékanyagok hozzáadása megváltoztathatja a kompozit tulajdonságait. Például néhány szélsőséges esetben nagy mennyiségű égésgátló adalékra van szükség a hatékony működéshez.
