Az elektronikai javítások, a számítógépes alaplapok firmware-frissítései és a beágyazott rendszerek fejlesztése során gyakran találkozunk olyan helyzettel, amikor egy eszköz memóriachipjét újra kell írni vagy tartalékot kell készíteni róla. Az erre szolgáló eszközök közül az egyik legelterjedtebb és legelérhetőbb megoldás a CH341A típusú USB-s programozó. Ez az USB csatlakozású programozó készlet alkalmas a leggyakoribb SPI és IIC buszos eepromok programozására, így a technikusok és hobbi fejlesztők nélkülözhetetlen segítőtársa.
Szoftveres környezet és operációs rendszerek támogatása
Az eszköz sokoldalúságát bizonyítja, hogy gyakorlatilag minden modern platformon használható: Windows, Mac OSX, Linux, és Android rendszereken is helytáll. A különböző operációs rendszerek eltérő megközelítést igényelnek a driverek kezelésében. Windowshoz először le kell tölteni a CH341A Programmer v1.4.zip fájlt, és a benne levő CH341PAR.EXE futtatásával fel kell telepíteni az eszköz USB driverét. Ezen lépés elmaradása esetén az operációs rendszer nem ismeri fel az eszközt, vagy az eszközkezelőben "ismeretlen eszközként" jelenik meg, ami ellehetetleníti az írási és olvasási folyamatokat.
A Linux felhasználók számára a kernelben már beépített modulok gyakran automatikusan felismerik a CH341 chipet, így a telepítés sokkal egyszerűbb, míg az Androidos környezetben egy megfelelő OTG (On-The-Go) adapterre és egy soros kommunikációt támogató applikációra lesz szükség a chipek eléréséhez.
Az USB-TTL soros átalakító funkció kihasználása

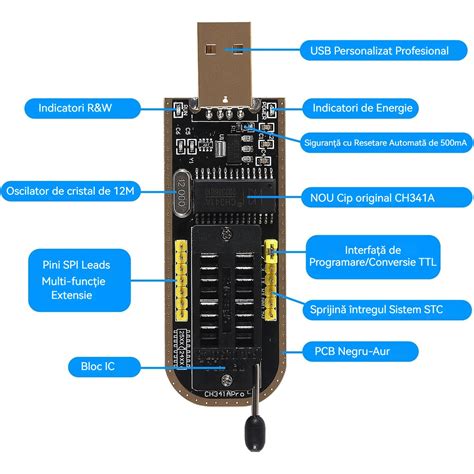

A készülék nem csupán dedikált EEPROM égetőként funkcionál. A hardveres kialakítása lehetővé teszi a kettős felhasználást. Az IC foglalat melletti sárga tüskesorra kivezetve az áramkör sima USB-TTL soros átalakítóként is használható, pl. mikrokontrolleres fejlesztő modulra csatlakoztatva. Ez a funkció különösen hasznos akkor, ha egy mikrokontroller (mint például egy Arduino vagy ESP8266) kimeneti hibakeresését szeretnénk látni a PC-nk képernyőjén.
A módváltáshoz azonban némi manuális beavatkozásra van szükség: ehhez a tüskesor 1-2 lábai közötti jumpert a 2-3 közzé kell dugni. Fontos megjegyezni, hogy az EEPROM égetési mód és az USB-TTL mód egyidejűleg nem használható, így a jumper átállítása előtt mindig meg kell győződni arról, hogy a memória chip nincs a foglalatban, elkerülve az esetleges adatbusz ütközéseket.
Feszültségszintek és a hardveres korlátok dilemmája
A memóriamodulok világában a feszültségszintek kritikus fontosságúak. A programozó fel van készítve 3.3 és 5 voltos memória modulok programozására is, de sajnálatos módon egy tervezési hiba miatt csak 5 voltos módban működik megbízhatóan. Ez a tervezési hiba azt jelenti, hogy a 3.3V-os jelvonalakon bizonyos esetekben túlfeszültség léphet fel, ami károsíthatja az érzékenyebb memóriachipeket.
Sok felhasználó számára ez a szűk keresztmetszet okoz fejtörést. A 3.3 voltos memóriák biztonságos kezeléséhez egy kis átalakítás szükséges, ez után viszont már nem tud 5 volttal működni, viszont ma már nem jellemző a csakis 5 voltról működő memóriák használata. Az átalakítás jellemzően egy feszültségszabályozó (LDO) beépítését vagy a jelvonalakba iktatott szintillesztők alkalmazását jelenti, ami bár növeli a biztonságot, megköveteli a forrasztási készségeket.
NE HASZNÁLD A CH341A-T, amíg ezt meg nem nézted!
Modern kihívások: az 1.8V-os technológia
Ahogy a technológia fejlődik, a hagyományos 3.3V-os és 5V-os szabványok mellett megjelentek az alacsonyabb fogyasztású megoldások. Napjainkban egyre gyakoribbak az 1.8 voltos memóriák (pl. az SPI Flash chipek újabb generációja), amelyeknél a standard CH341A programozó a módosításai ellenére sem alkalmazható közvetlenül.

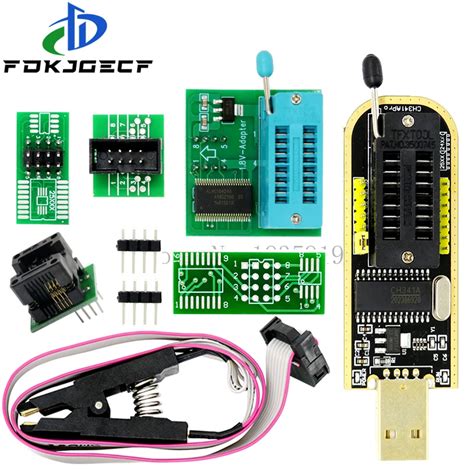

Ezeknél a chipeknél elengedhetetlen egy külön 1.8V-os szintillesztő adapter (úgynevezett "level shifter") használata. Enélkül a programozó 3.3V-os logikai szintjei véglegesen tönkretehetik a modern, alacsony feszültségű vezérlőket. A chip típusának azonosítása során mindig ellenőrizni kell az adatlapot (datasheet), hogy az adott memóriánk pontosan milyen tápfeszültséget igényel.
A memória típusok meghatározása és a lábkiosztás
Minden EEPROM vagy Flash chip rendelkezik egyedi azonosítóval (Device ID), amelyet a szoftveres környezet lekérdez a programozás megkezdése előtt. Az SPI és IIC buszokon történő kommunikáció során a pontos lábkiosztás ismerete elengedhetetlen. A programozón található ZIF (Zero Insertion Force) foglalat megkönnyíti a chipek behelyezését, azonban a chip tájolására fokozott figyelmet kell fordítani.
A leggyakoribb hiba, hogy a felhasználó a chipet fordítva helyezi be, ami az eszköz és a memória azonnali meghibásodásához vezethet. Az 1-es láb jelölése (általában egy kis pötty vagy bemélyedés a chip tokján) mindig az irányadó, ezt a ZIF foglalat 1-es jelölésével kell összehangolni. A programozás előtt érdemes egy "Blank Check" funkciót futtatni, hogy megbizonyosodjunk arról, a chip teljesen üres-e, majd a verifikációs folyamat során összehasonlítani az írott adatot a forrásfájllal.
Architektúrális összefüggések a firmware írásában
A BIOS és firmware programozás során nem csak a hardver, hanem az adatstruktúra ismerete is fontos. Az SPI Flash chipek általában szektorokra vannak osztva, és a programozási folyamat során ezeket a szektorokat egyenként vagy blokkonként írja a program. Amennyiben a folyamat megszakad - például egy laza USB csatlakozás vagy áramszünet miatt - a chip tartalma megsérülhet, ami gyakran a célberendezés "téglásodását" (brick) okozza.
A szoftverekben elérhető "Verify" opció használata elengedhetetlen a folyamat lezárásakor. A verifikáció során a programozó újraolvassa a chip tartalmát és bájtról bájtra összehasonlítja azt a pufferben tárolt bináris fájllal. Ha bármilyen eltérés tapasztalható, a folyamatot meg kell ismételni, vagy ellenőrizni kell a fizikai csatlakozásokat, mivel az instabil adatátvitel a leggyakoribb oka a sikertelen BIOS frissítéseknek vagy javításoknak.
A CH341A programozó rugalmassága és a közösség által fejlesztett szoftveres támogatás (például a NeoProgrammer vagy az AsProgrammer) teszi ezt az eszközt a legkedveltebb választássá, amely a korlátai ismeretében kiváló eredményeket nyújt a modern elektronikai eszközök karbantartásában.
